Bộ Đệm Khe Đơn Giản

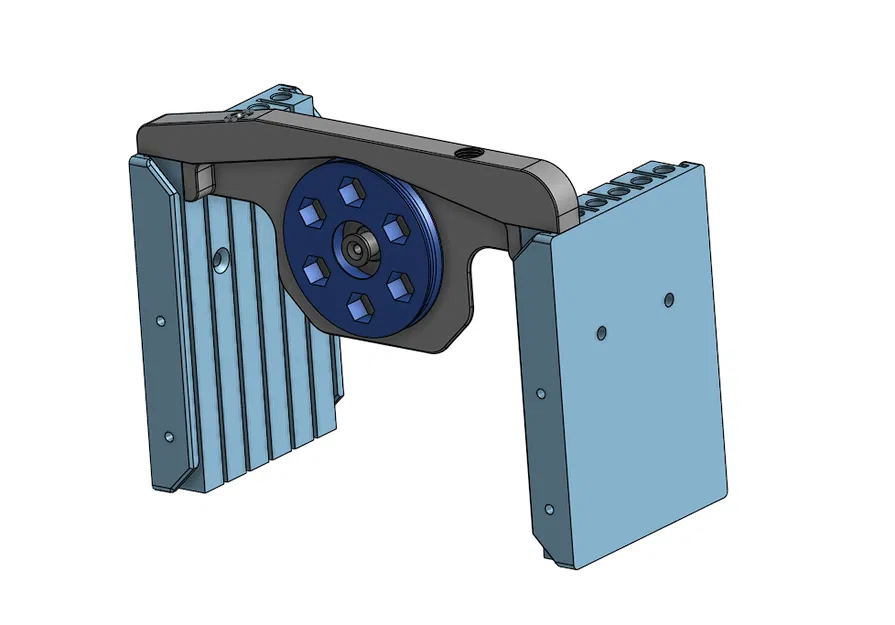

Bộ đệm khe đơn giản, dễ chế tạo và sử dụng cho ERCF/Tradrack. Thiết kế này hoạt động tốt với hàng trăm lần thay dây tóc, dùng vòng bi 608 và khớp nối bowden PC4-M10. Vật liệu có thể là acrylic hoặc bìa cứng.
Mô tả
Lấy cảm hứng từ nhiều bộ đệm khe (slot buffer) khác. Cái này làm hơi "mì ăn liền" nhưng đã hoạt động rất tốt với tôi sau hàng trăm lần thay dây tóc.
Nếu bạn chỉnh sửa gì đó cho phù hợp với nhu cầu của mình, HÃY CHIA SẺ NHÉ! Dù nó có "mì ăn liền" như thiết kế ban đầu của tôi thì cũng có thể hữu ích cho ai đó!
Sử dụng vòng bi 608 cho bánh xe
Chèn ốc M3 vào khe cho ốc vít vòng bi
Ốc vít M3x10 đầu phẳng/chìm
Khớp nối bowden PC4-M10
Nam châm 6x3 để giữ khe vào bộ đệm (thực tế tôi không dùng nam châm nào và cũng không gặp vấn đề gì)

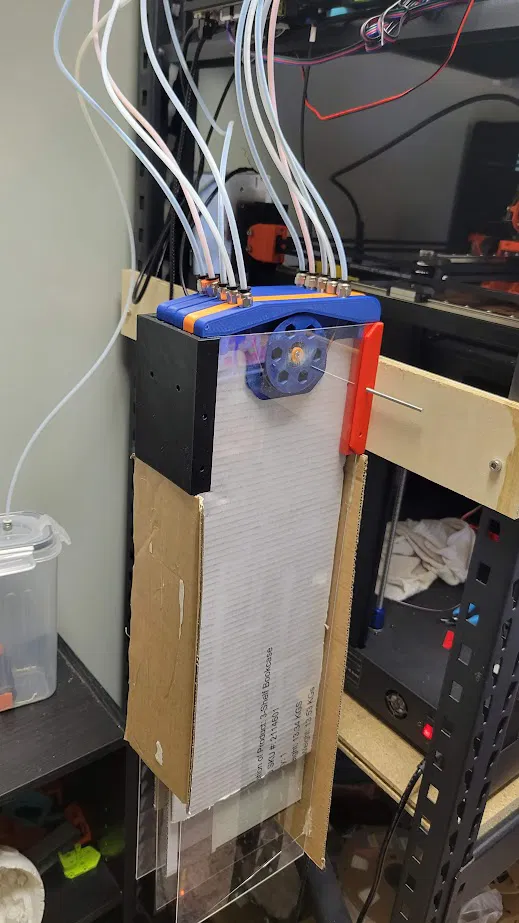

Tôi thiết kế dựa trên việc sử dụng acrylic dày 2mm nhưng bìa cứng cũng tốt như vậy
Tôi đã dùng siêu keo lên đường kính ngoài của vòng bi để giữ nó cố định vào bánh xe
