Dây Chuyền Tùy Chỉnh Chữ

Để sử dụng:

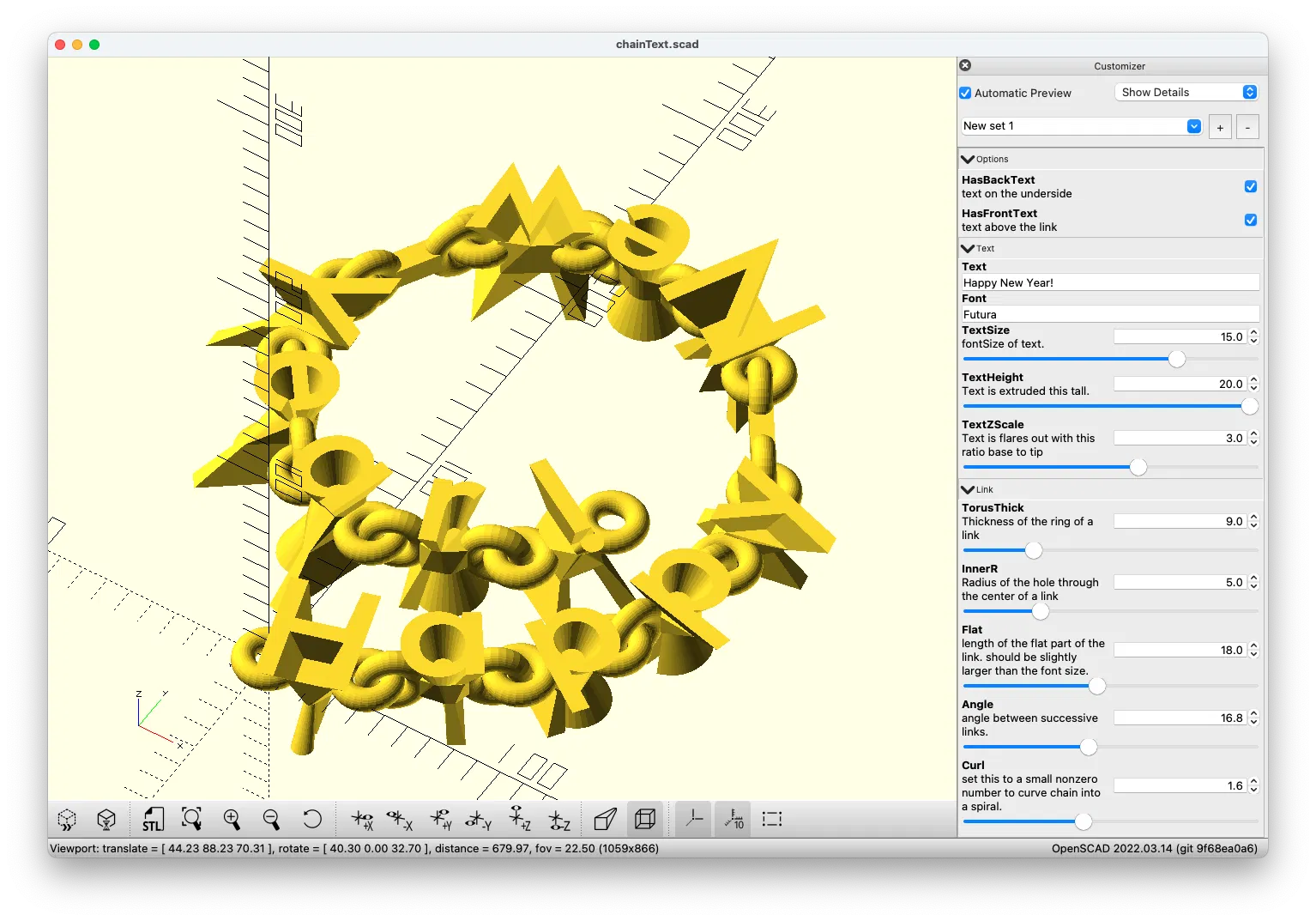

Put 2 file chainText.scad và chainText.json chung 1 chỗ, rồi mở file chainText.scad bằng OpenSCAD, 1 app miễn phí chạy trên nhiều hệ điều hành. Trên thanh menu của OpenSCAD, mở mục "Customizer". Ở đây bạn sẽ thấy các thanh trượt và nút để chỉnh sửa bản in.

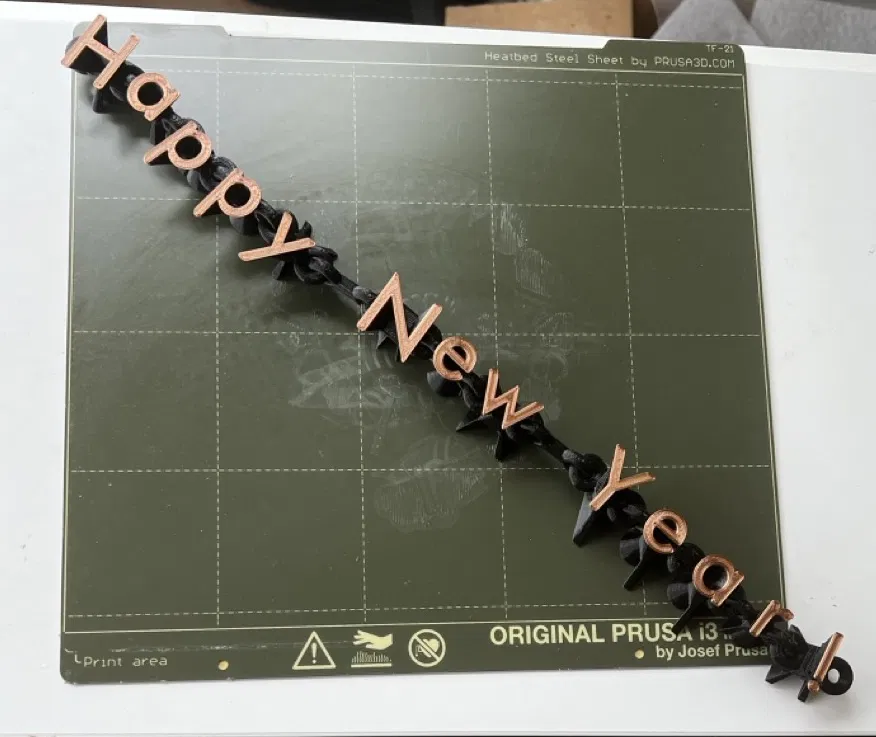

Nếu để Angle=0, bạn sẽ có 1 sợi dây chuyền thẳng. Tăng cái này lên, bạn sẽ bẻ cong sợi dây thành hình vòng cung. Nếu chỉnh Curl lớn hơn 0, bạn sẽ bẻ cong vòng tròn thành hình xoắn ốc.

Kiểm tra kỹ lưỡng cho tất cả các chữ cái, đảm bảo chữ trên mắt xích này không chạm vào chữ trên mắt xích khác. Kiểm tra kỹ, nếu bạn chỉnh TorusThick hoặc InnerR, phải có đủ khoảng trống để khi in xong, bạn có thể xoay/di chuyển mắt xích này trong con mắt xích kế bên. Các giá trị mặc định thì ok hết, ngay cả khi bạn in file STL ra ở tỉ lệ 50%.

Khi có được thiết kế ưng ý, dùng thanh menu của OpenSCAD chọn Render, rồi chọn Export as STL.

File chainText.scad chỉ là 1 file text thôi, bạn có thể sửa nó bằng bất kỳ trình soạn thảo văn bản nào, không nhất thiết phải là trình soạn thảo của OpenSCAD. Trong đó có 1 dòng comment là HasBottom = false; bỏ comment nó đi, nó sẽ cắt thiết kế tại mặt phẳng Z=0, để bạn có thể thấy bên trong của các mắt xích.

Bạn có thể dùng cái này để làm 2 nửa mắt xích, để dán lại với nhau sau này, tạo ra những sợi dây chuyền dài hơn.

Inspired by: https://old.reddit.com/r/3Dprinting/comments/183wuwl/my_new_app_to_create_articulated_text/ nhưng tất cả là công sức, sản phẩm do mình tự làm hết. Bạn /u/Stone_Age_Sculptor có đăng ý tưởng dùng hàm hull() để làm mượt chỗ nối giữa các mắt xích với chữ.

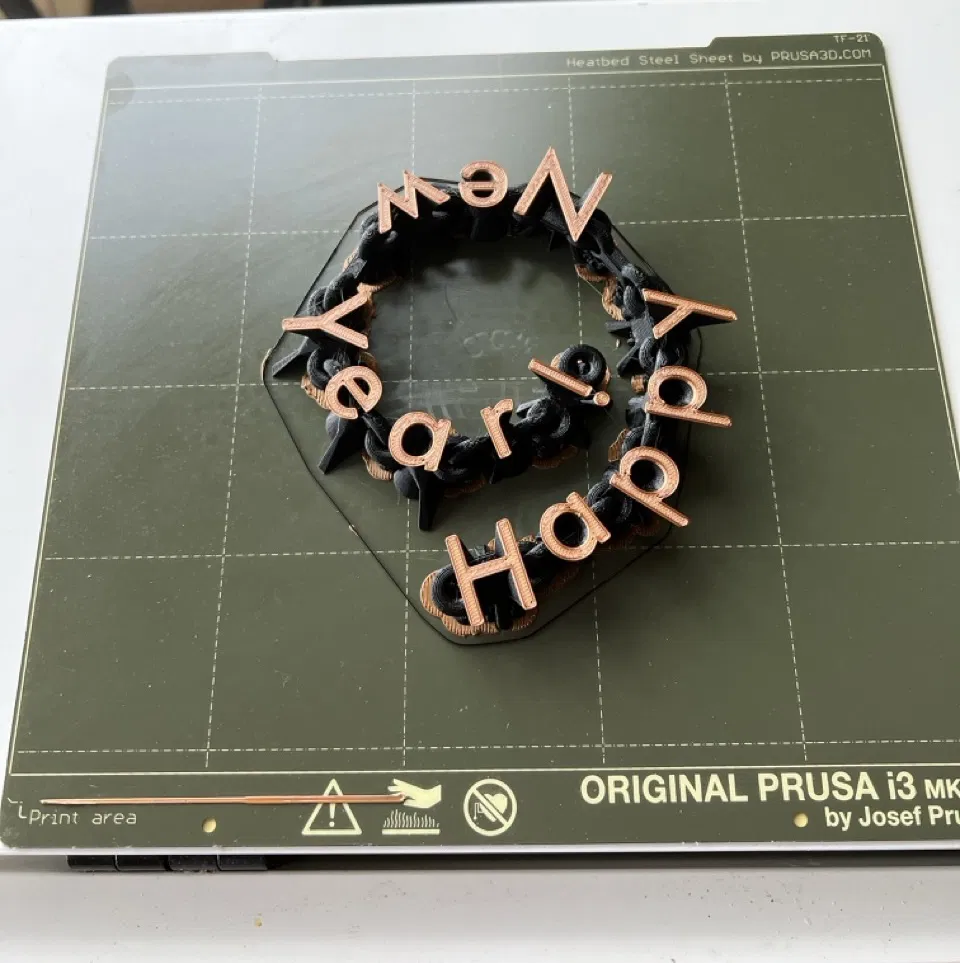

In ra ở tỉ lệ 50%, dùng support kiểu organic của Prusaslicer, và có chỉnh màu thủ công sau 2 lớp đầu và trước 2 lớp cuối.

Xem thêm: https://openscad.org/
https://files.openscad.org/advent-calendar-2023/StarChain/StarChain.scad cho 1 cách làm khác về sợi dây chuyền xoắn ốc có vật thể ở giữa mỗi mắt xích.

Ghi chú:

Mình xài PLA, màu đen cho phần thân dây chuyền, và màu đồng cho phần viền.

Sau khi in

Sau khi in xong, mình tháo support bằng kềm cắt, và làm cho các khớp mắt xích cử động lên xuống và qua lại vài lần.
