Gá dao cắt decal CR10S-pro (và nhiều loại khác)

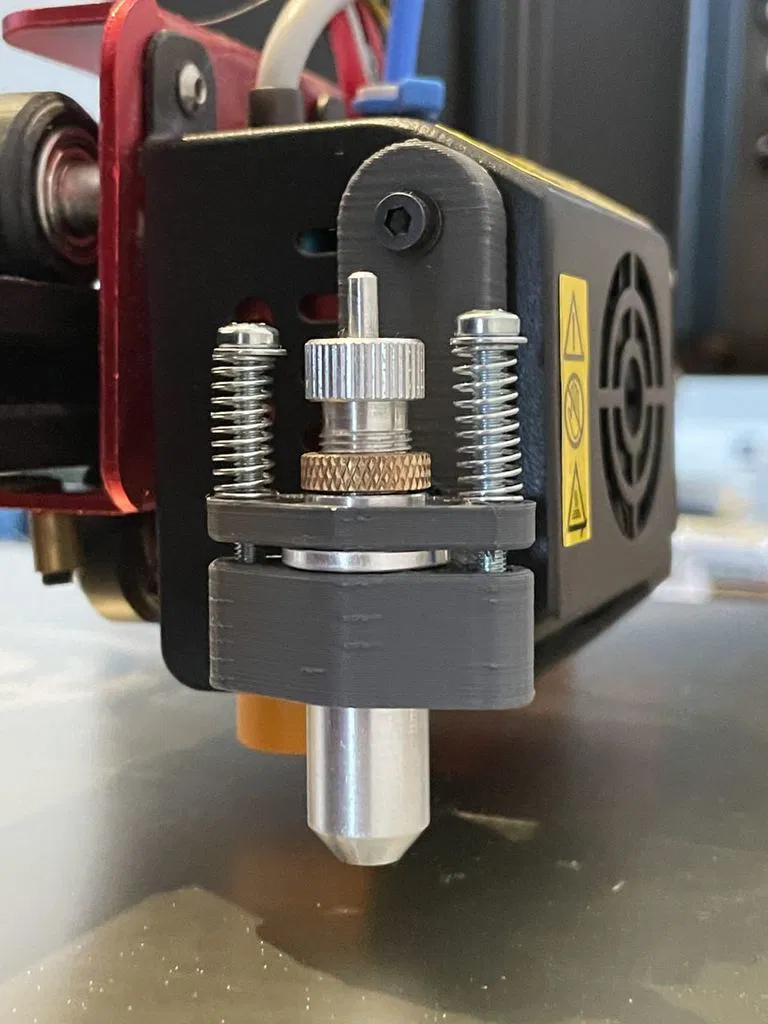

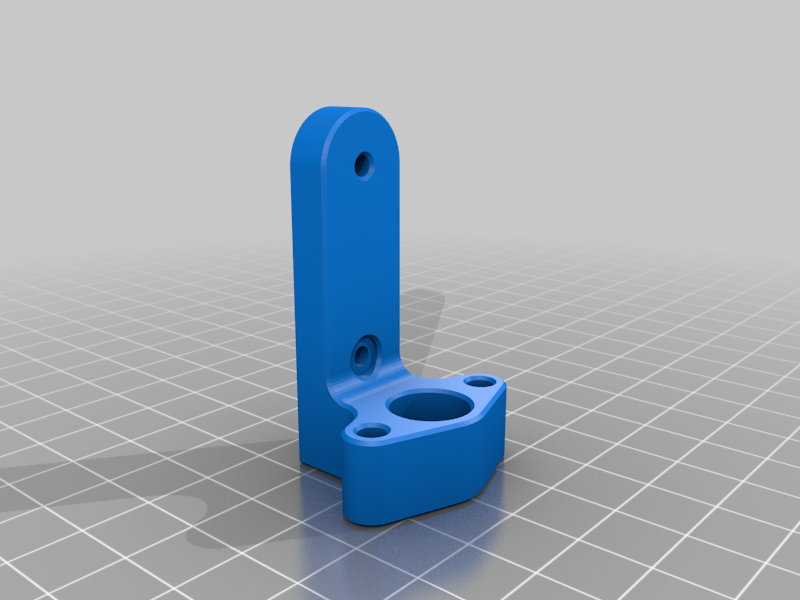

Cái gá dao cắt decal cho CR10S-Pro. Tôi dùng các lỗ trên hộp máy đùn để gắn cái gá này. Thiết kế sử dụng ốc ren cấy.

Hướng dẫn cách sử dụng phần mềm có tại đây:

https://www.instructables.com/Use-3D-Printer-As-a-Plottercutter/

Bạn sẽ cần Inkscape và plugin gợi ý. Lưu ý là plugin không tương thích với phiên bản Inkscape mới nhất, nên hãy tải phiên bản mới nhất trước 1.0.

Lỗ cho gá dao khi in ra sẽ hơi nhỏ. Cái này là cố ý nha, nên bạn dùng dũa để làm cho vừa nha. Làm vậy là để tránh bị lỏng khi đặt dao. Cái gá chỉ cần di chuyển lên xuống thôi.

Tôi dùng tấm cắt Cricut loại dính nhẹ lên bàn in để giữ decal phẳng. Tôi có đế nam châm và dùng một tấm bàn in cũ với keo xịt để cố định tấm cắt lên bàn in.

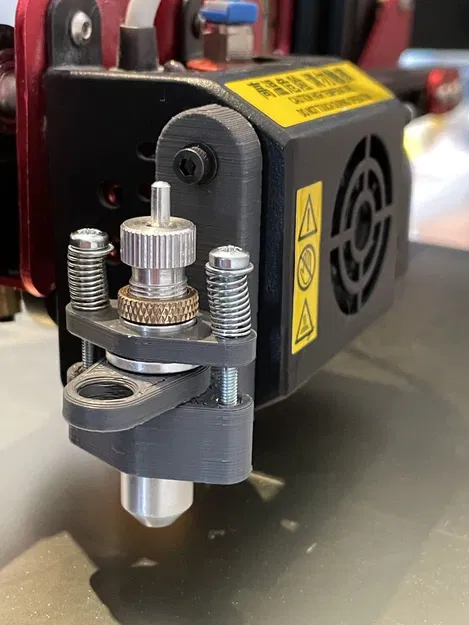

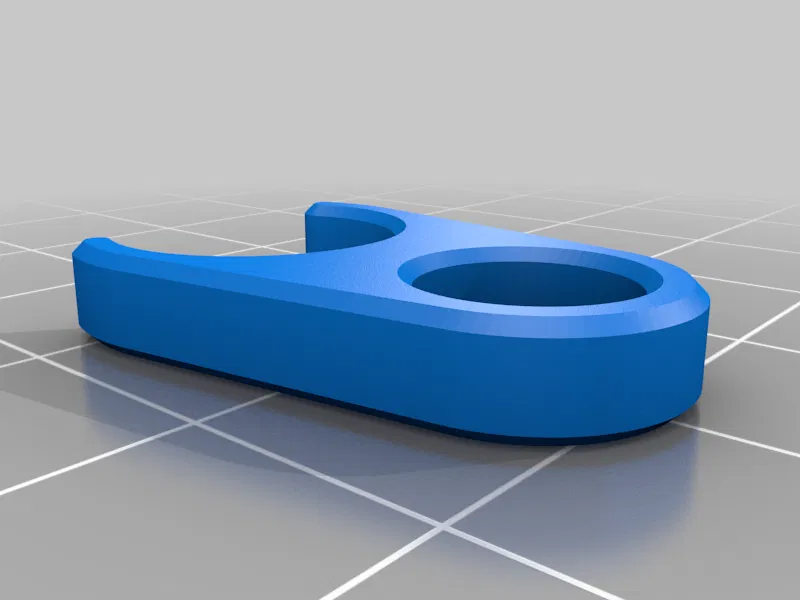

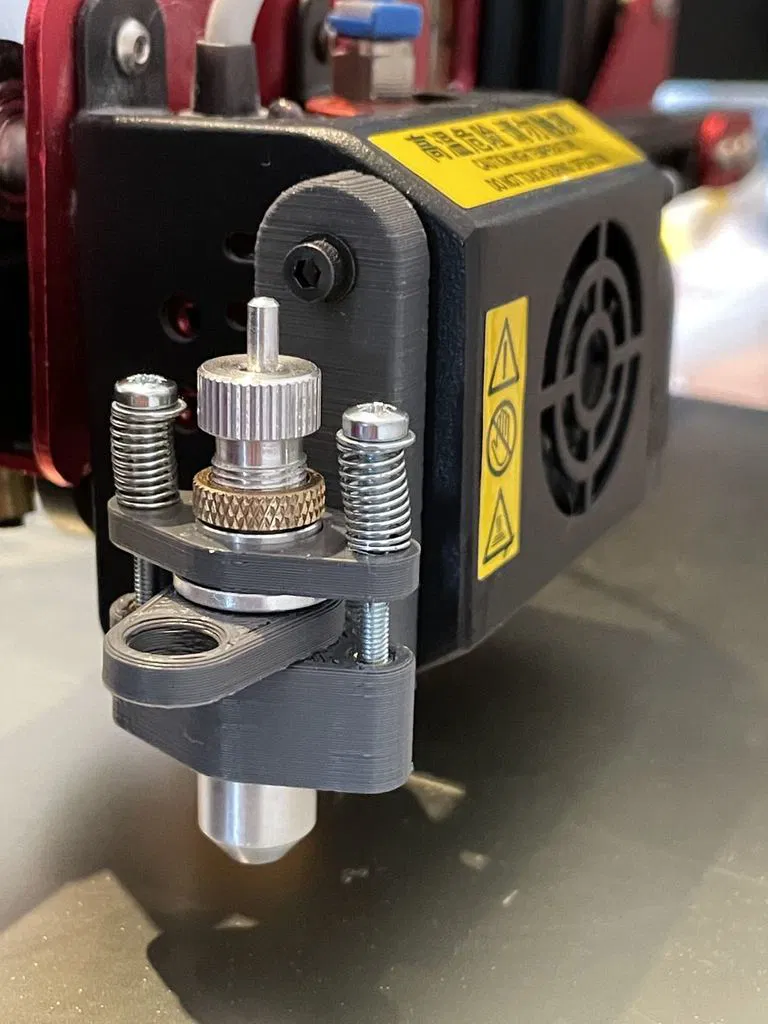

Cái kẹp dùng để nâng gá dao lên đủ cao để bạn có thể để nguyên cái gá này khi in.

Bạn sẽ cần thêm các bộ phận sau:

2 x ốc M3 x 12 mm 2 x ốc M3x30-35 mm 2 x Vòng đệm M3 2 x Lò xo 7,3mm x 14,5 mm (Có thể dùng kích cỡ khác, cứ thử đi) 4 x Ốc ren cấy M3 1 x Gá dao loại giống cái này: https://nl.aliexpress.com/item/32797525723.html?gatewayAdapt=glo2nld&spm=a2g0o.9042311.0.0.27424c4d4GrdYT

Nếu có bất kỳ đề xuất hay cải tiến nào, cứ cho tôi biết nha.

Cài đặt in

Thương hiệu máy in:

Creality

Máy in:

CR10S PRO

Rafts:

Không quan trọng

Supports:

Không

Resolution:

0.2

Infill:

20%

Filament: FormFutura Tough PLA Xám

Ghi chú:

Tôi dùng 3 lớp ngoại vi cho bản in này để tăng độ cứng.

Category: Phụ kiện máy in 3D
