Máy Quấn Dây Tự Động Bán Phần

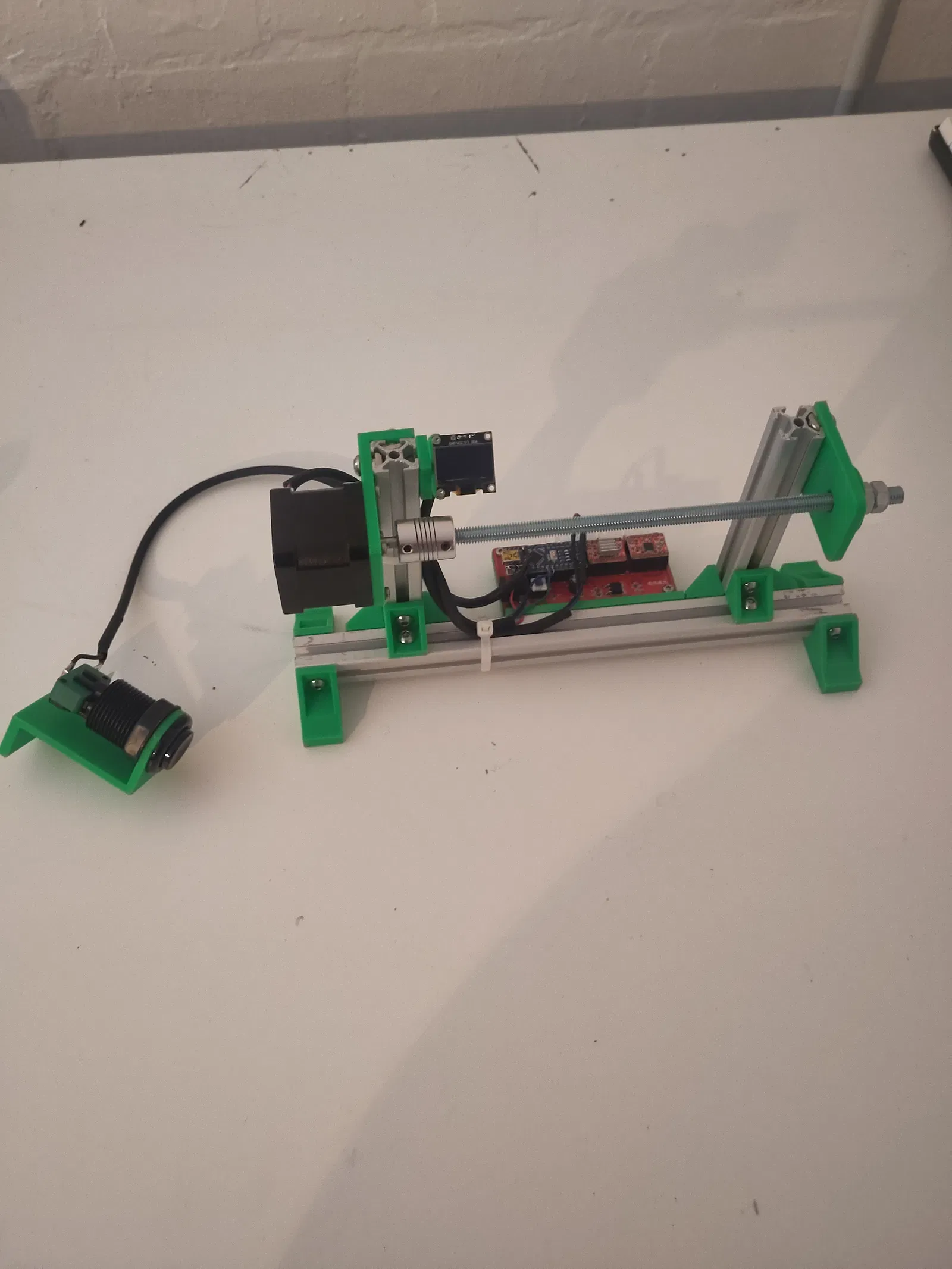

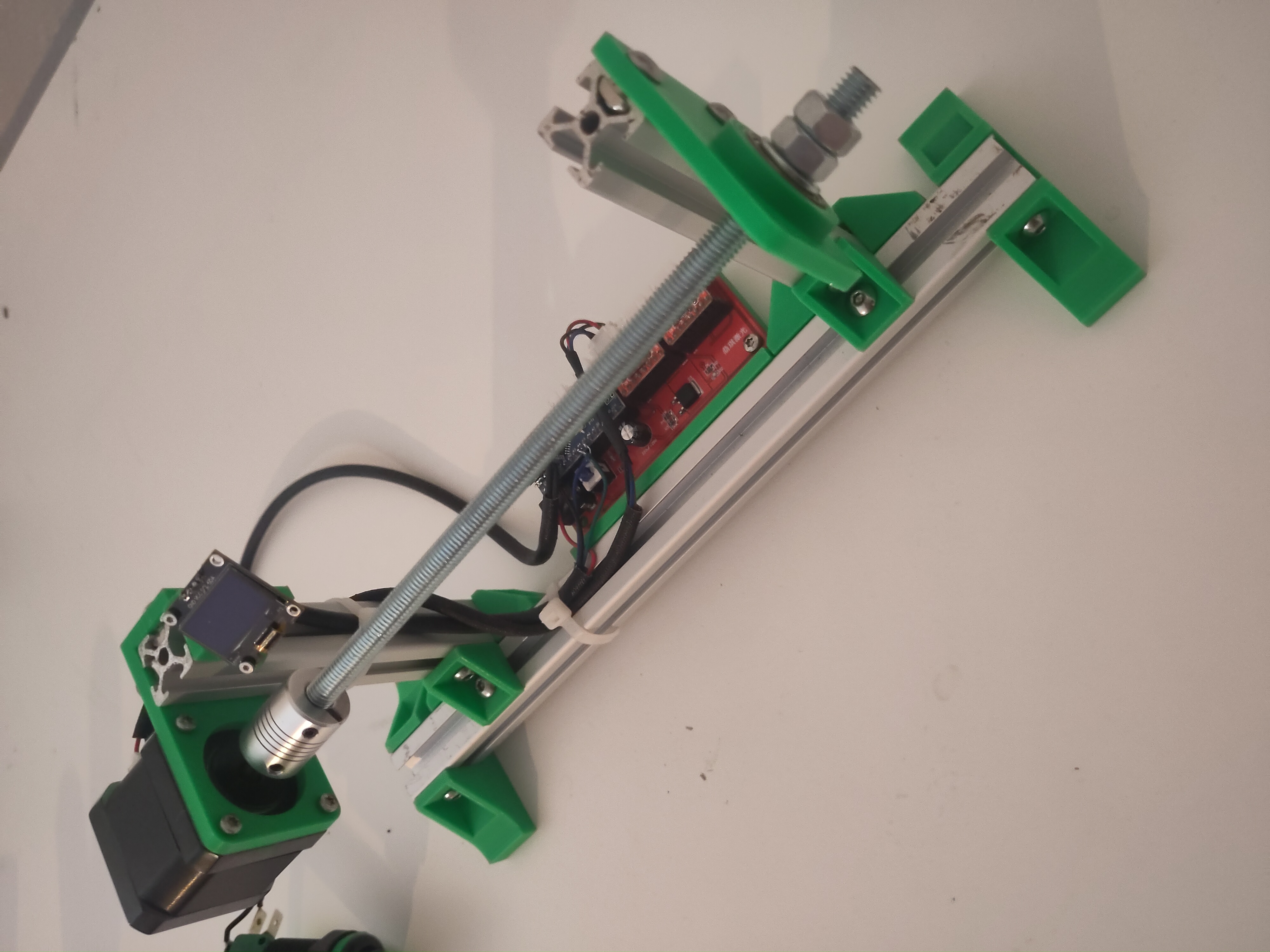

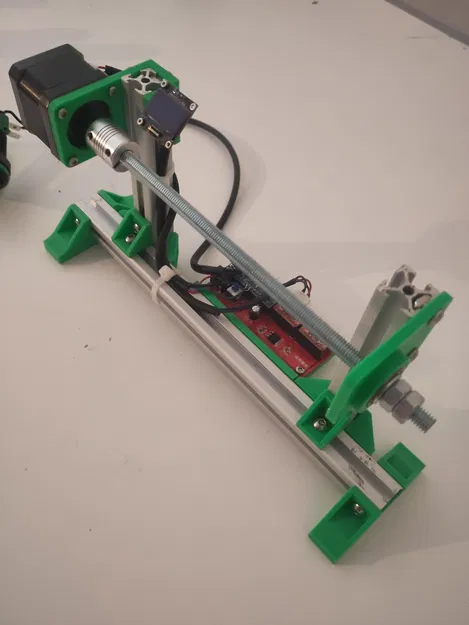

Tôi cần một cái máy để quấn dây cho khẩu coilgun của tôi, nên tôi đã thiết kế một cái máy nhỏ cho mục đích đó. Nó có động cơ Nema 17 và màn hình OLED để hiển thị số vòng dây.

Nó được làm từ ba thanh nhôm Bosch Profile 20x20:

1 x 290mm 2 x 130mm

Phần điều khiển điện tử bao gồm một bộ điều khiển máy cắt laser mà tôi có sẵn với driver motor bước A4988. Tôi cũng có thể hàn Arduino trên một miếng perfboard.

Phần cứng cần thiết cho máy quấn dây:

• 30 T-Nuts M5
• 30 ốc vít M5 10mm
• 2 ốc vít M2 5mm
• 2 inserts M2 / Cứ để trống cũng được nhưng tôi có sẵn nên :)
• Một khớp nối mềm cho motor bước.
• Một thanh ren M8 làm trục chính và một vài đai ốc M8 để cố định giá đỡ cuộn dây.
• Vài con ốc để gắn bo mạch điều khiển của bạn.

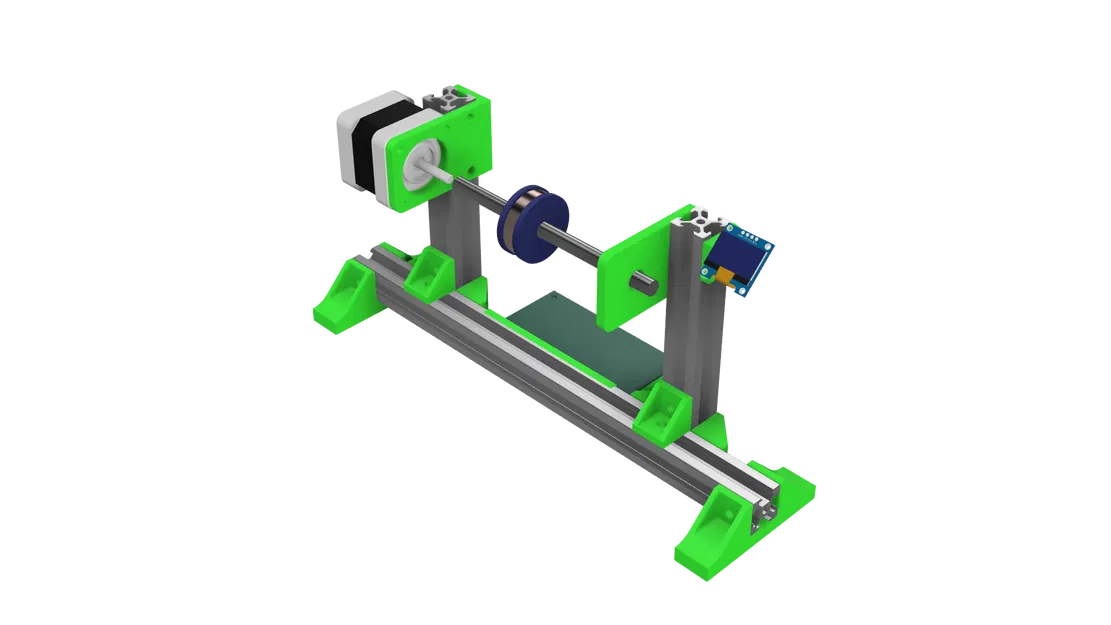

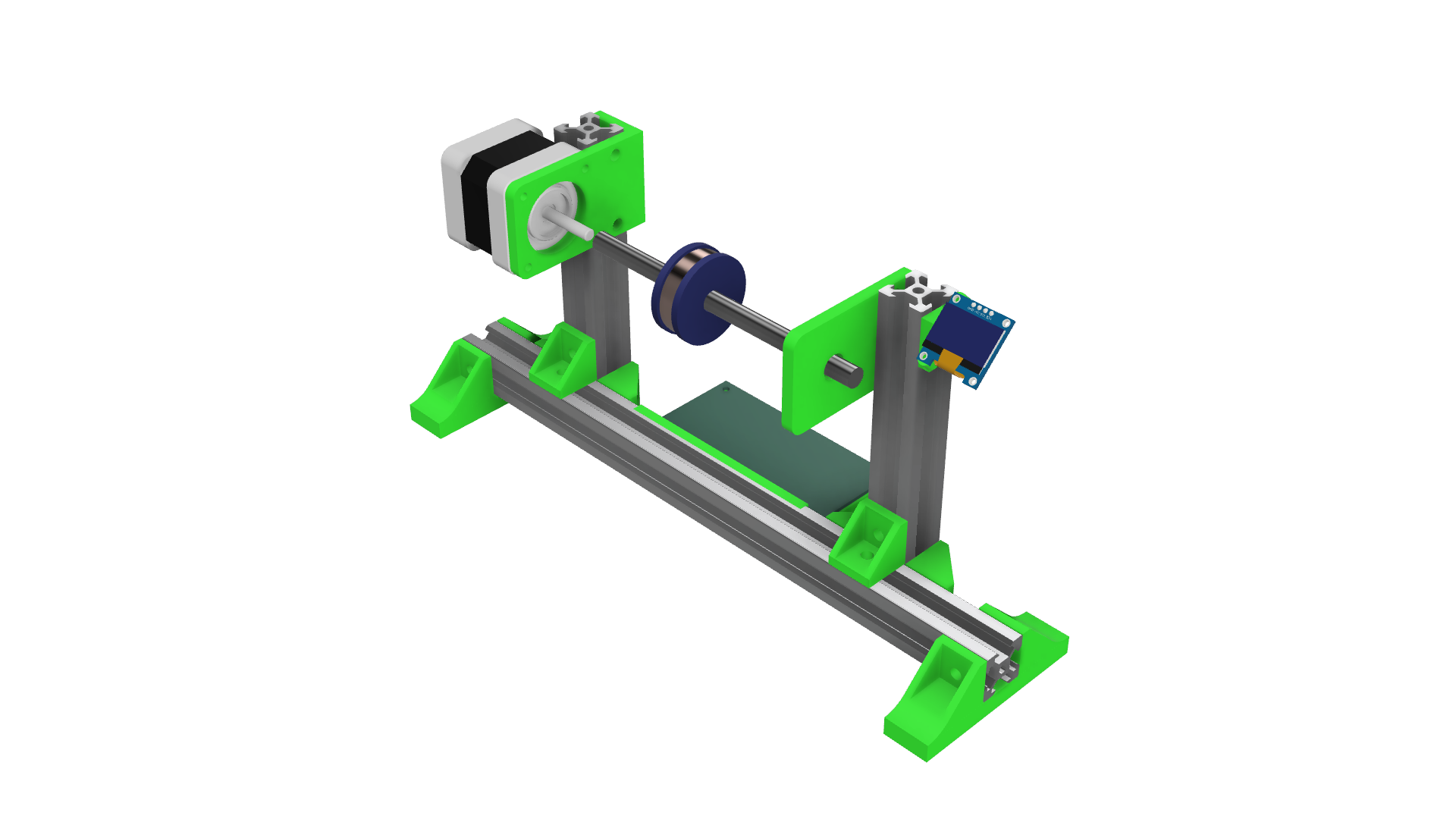

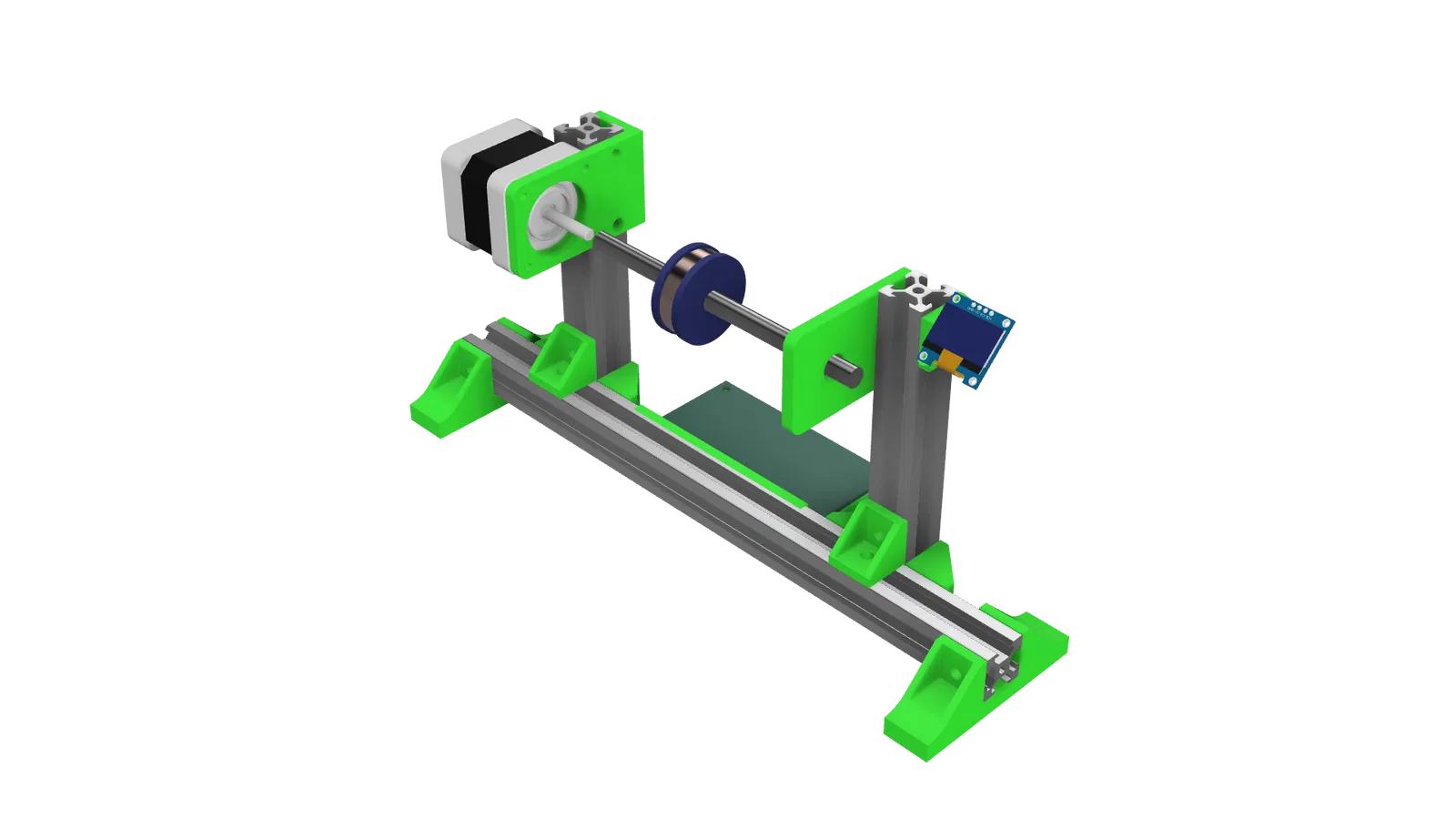

Để tham khảo cách lắp ráp, vui lòng xem file step, bạn cũng có thể cần một cái nút bấm. Trong thiết lập của tôi, tôi có một cái nút bấm mà tôi có thể nhấn bằng chân cho mỗi vòng quay.
