Vỏ bảo vệ mỏng cho bộ điều khiển Pixelblaze V3
Một vỏ mỏng để bảo vệ bộ điều khiển pixelblaze trong khi hiển thị các đầu nối vít
Mô tả
**CẬP NHẬT ngày 23 tháng 8 năm 2023**
Người dùng đã báo cáo rằng trong một số trường hợp không có đủ khoảng trống giữa Pixelblaze và nắp để nút hoạt động đúng cách, và nó có thể bị kích hoạt một cách tình cờ khi siết chặt các ốc vít. Tôi đã thêm các phiên bản bổ sung của thân vỏ có tên kết thúc bằng “Khoảng trống bổ sung”. Những phiên bản này cao hơn 1 mm so với thiết kế gốc, và nên loại bỏ vấn đề này.
** Kết thúc Cập nhật**

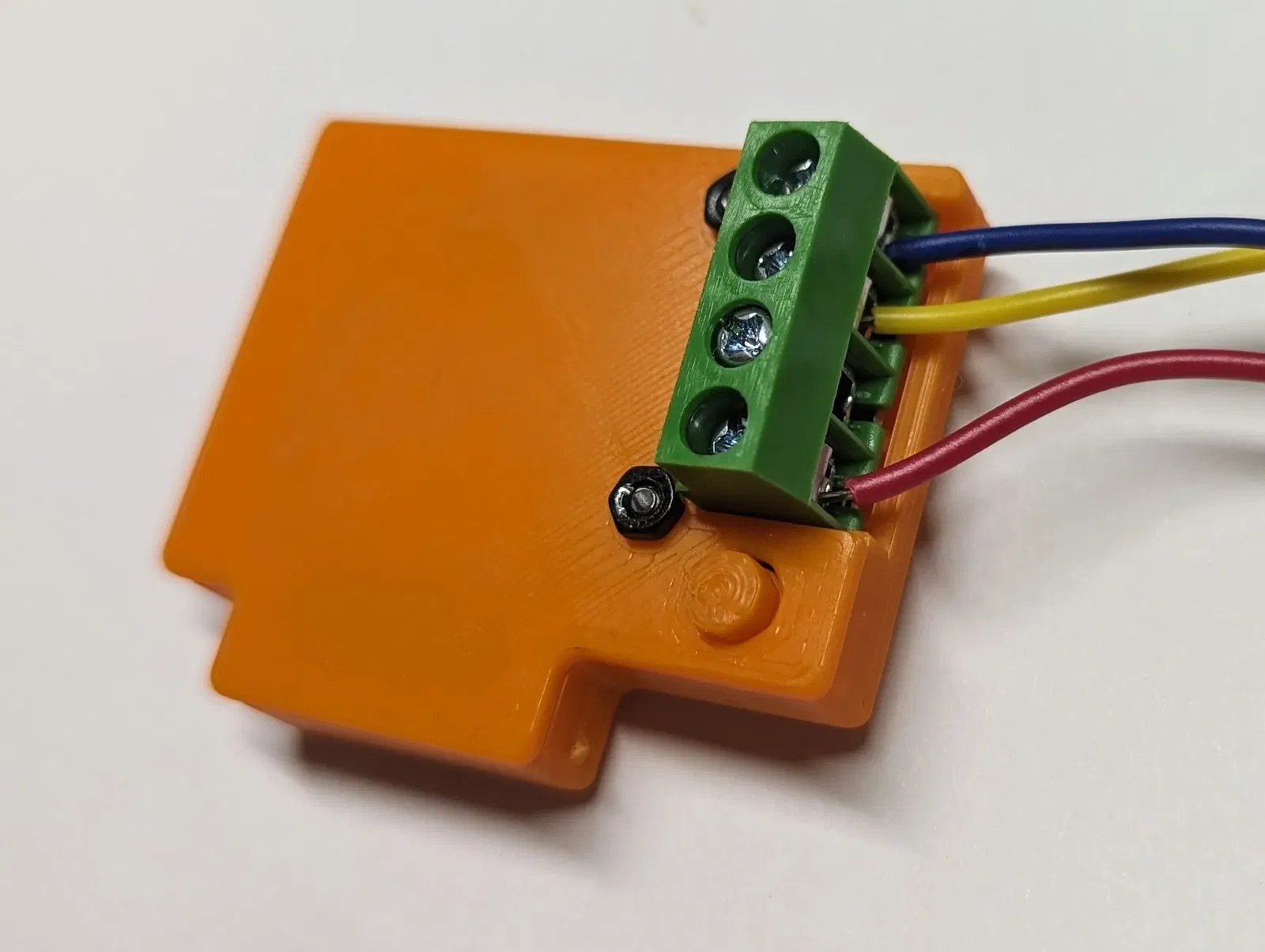

Một vỏ bảo vệ đơn giản cho bo mạch Pixelblaze V3 cho phép truy cập vào các đầu nối ốc vít. Nút in 3D vừa vặn bên trong lỗ tương ứng trên nắp, và khi được nhấn, nó sẽ ấn nút trên bo mạch Pixelblaze. Các ốc vít và đai ốc M2 dài 10mm hoặc 12mm giữ nắp trên vỏ.
Ngoài vỏ cơ bản, còn có một phiên bản giúp cung cấp sự giảm áp cho các dây dẫn ra khỏi các đầu nối ốc vít bằng cách kẹp các dây giữa nắp và vỏ.
Tôi đã in thành công bằng PLA, nhưng sẽ khuyên dùng PETG cho phiên bản có giảm áp vì các ốc vít sẽ tạo ra lực căng lên nắp mỏng.
