Hộp đựng RJ45 và bảng mạch 15x20 chân
Một trường hợp nhỏ gọn để gửi một đột phá RJ45 nữ và một bộ protoboard pin 15x20
Mô tả

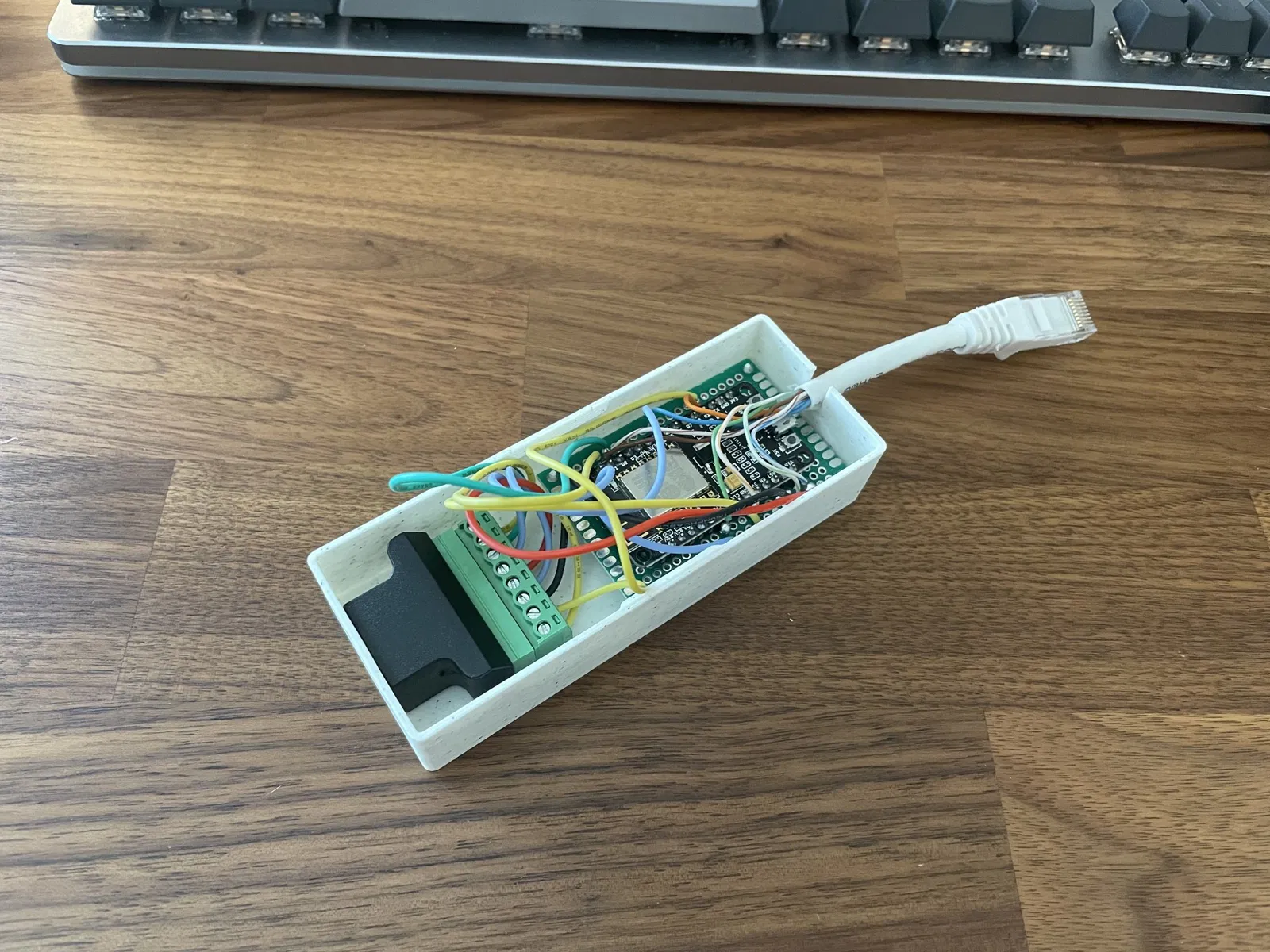

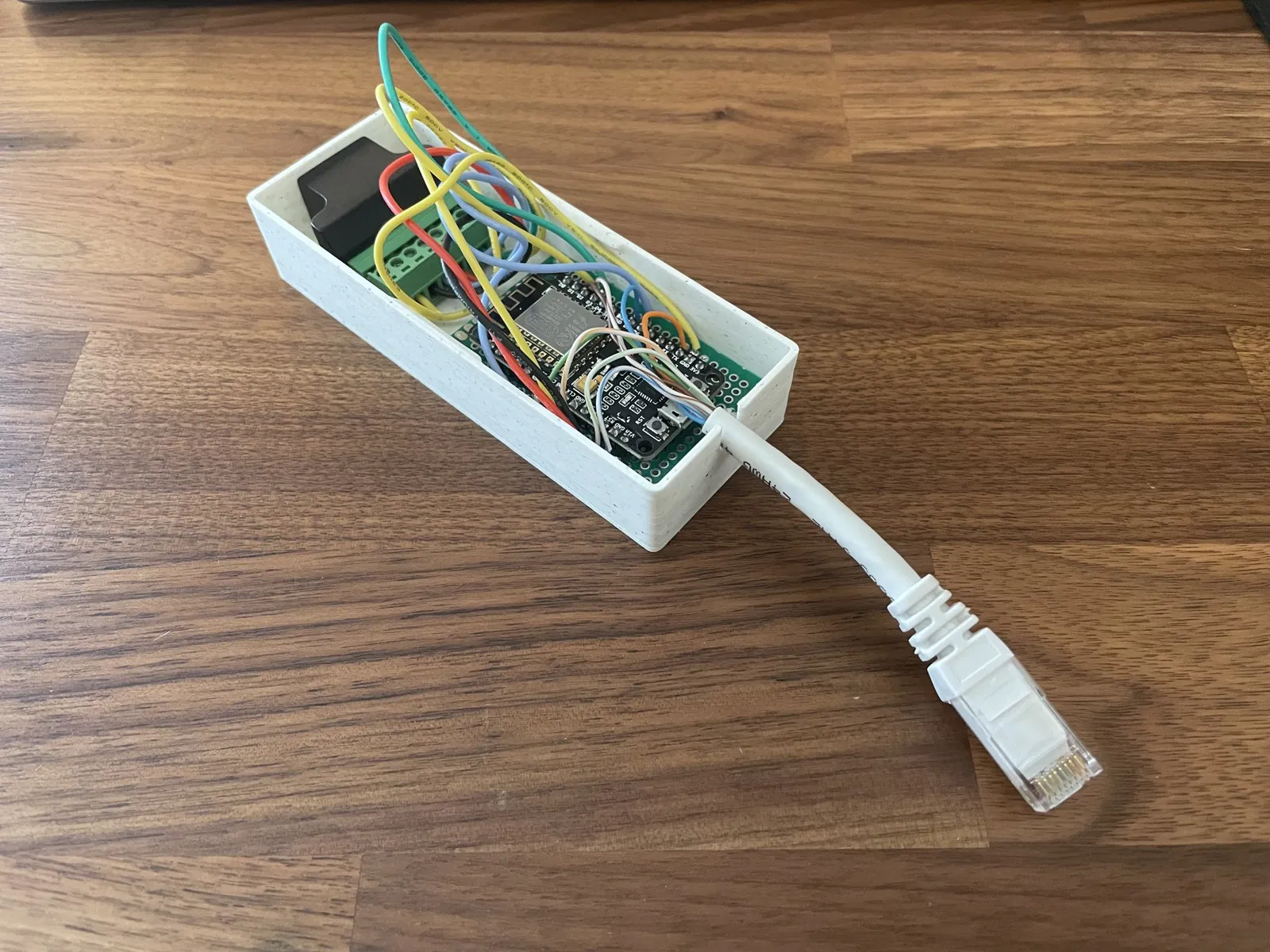

Đây là một hộp gọn nhẹ mà tôi đã sử dụng để bao bọc một breakout cái RJ45 và một bảng protoboard 15x20 chân. Tôi đã sử dụng cái này để kết nối một NodeMCU theo chiều dọc trên một cáp CAT5, cho phép tôi kiểm tra một số chân và gửi tín hiệu trong khi vẫn cho phép tín hiệu từ breakout cái đi qua.

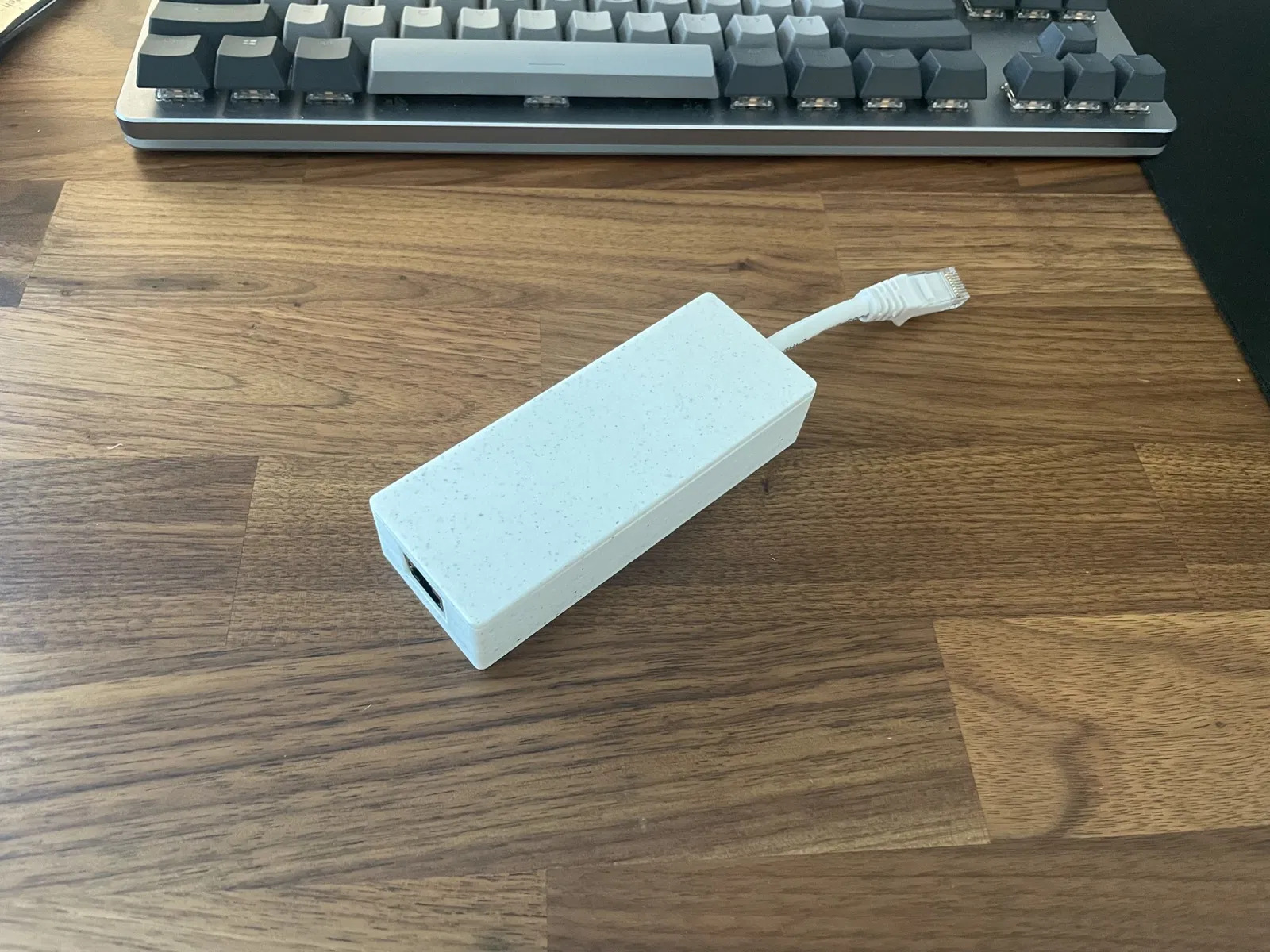

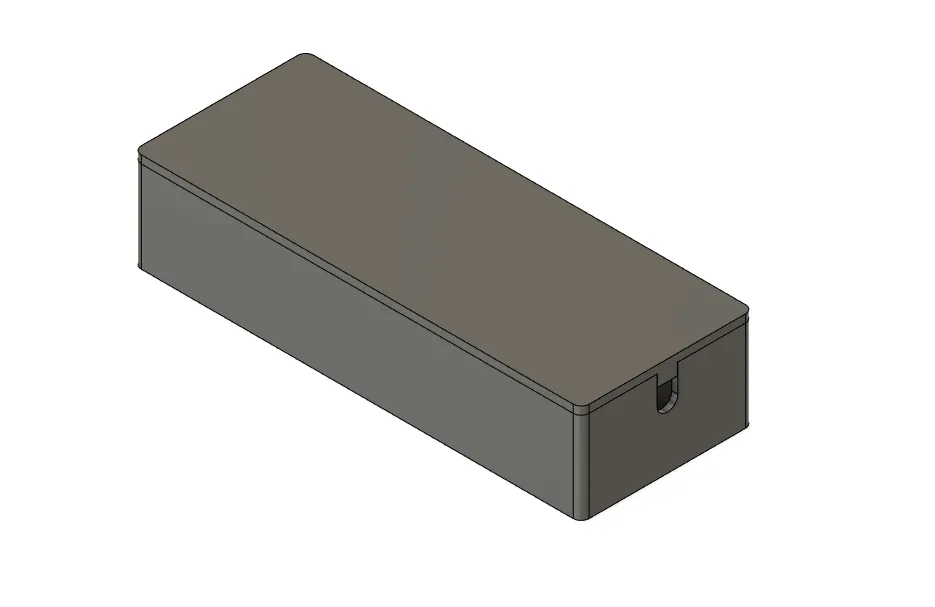

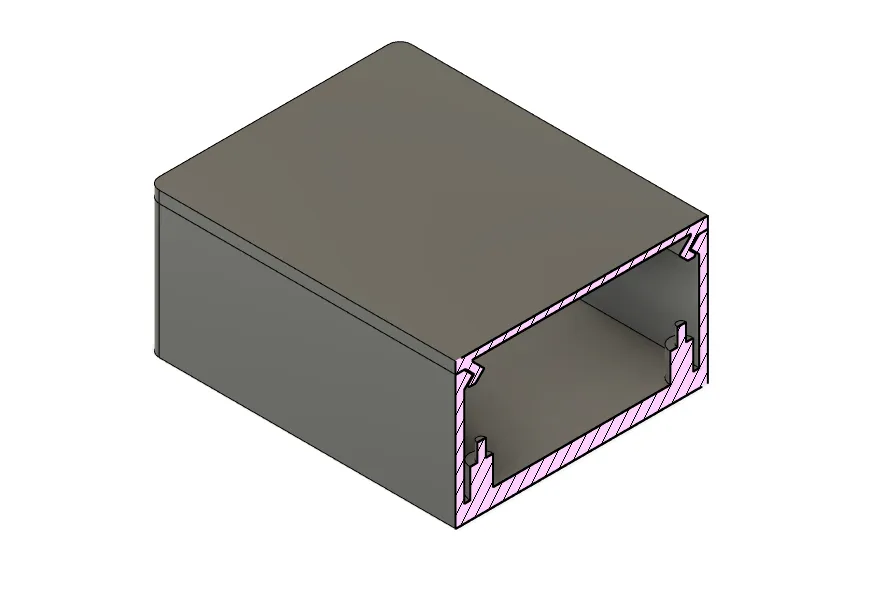

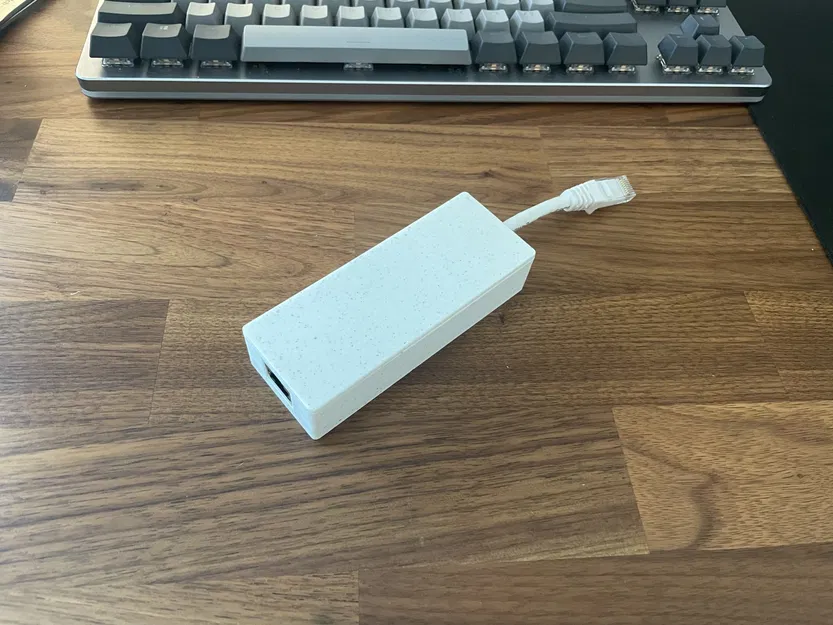

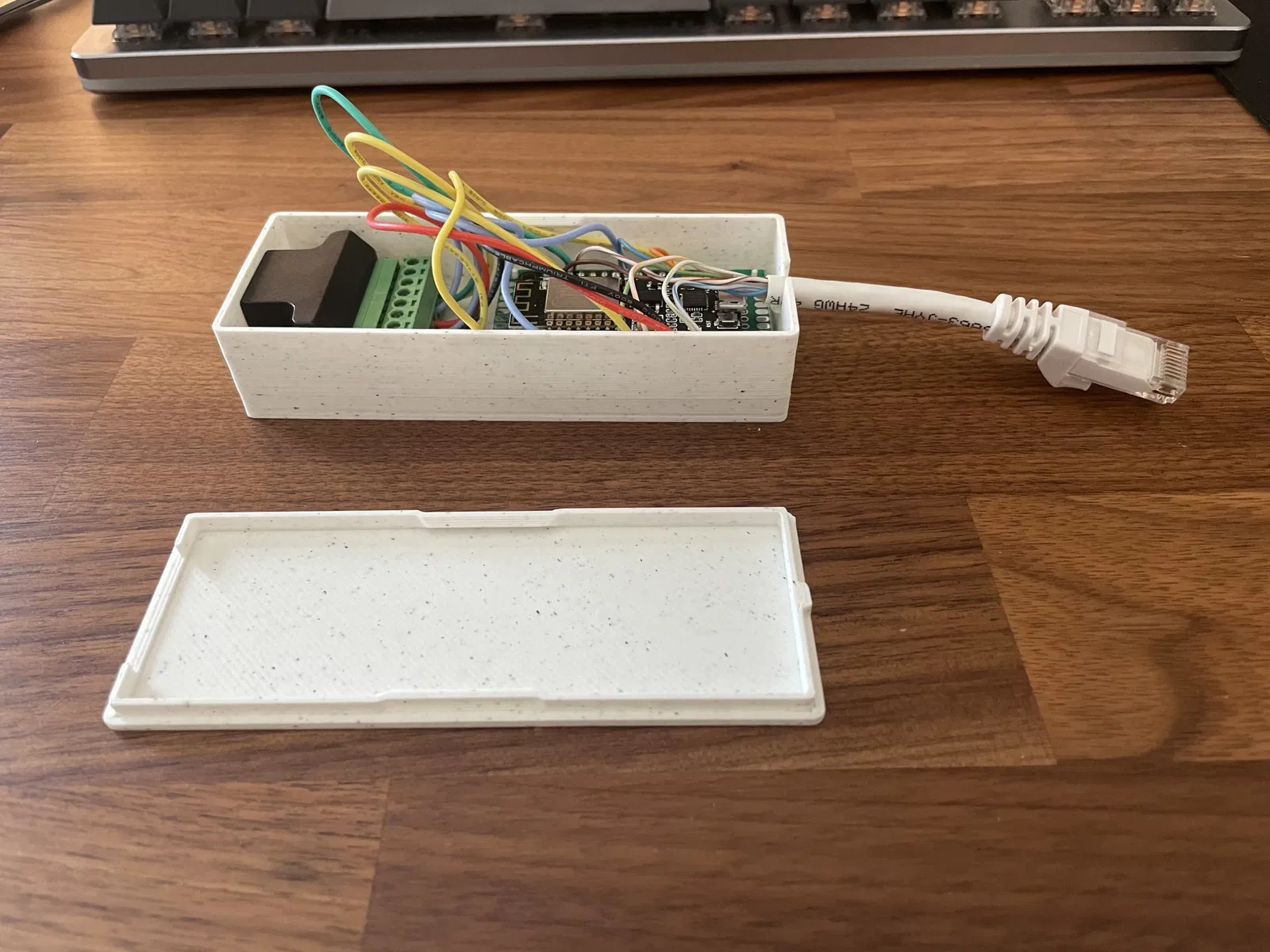

Hộp bao gồm một nắp mà khớp vào vị trí rất tốt với PLA. Tôi đã dùng một chấm keo nóng để giữ breakout cái RJ45 ở vị trí, và đường kính của cổng cáp gần như cung cấp một chút giảm tải cho cáp CAT5 mà tôi đã sử dụng.
Tôi đã in cái này với chiều cao lớp 0.3mm và kích thước vòi phun 0.6mm bằng PLA, nó mất khoảng một giờ với tốc độ in 150% (cài đặt mặc định của eSlicer cho MK3S của tôi).
