V-Core 3.1 Bộ Nối XY Kim Loại Kẹp Giới Hạn X

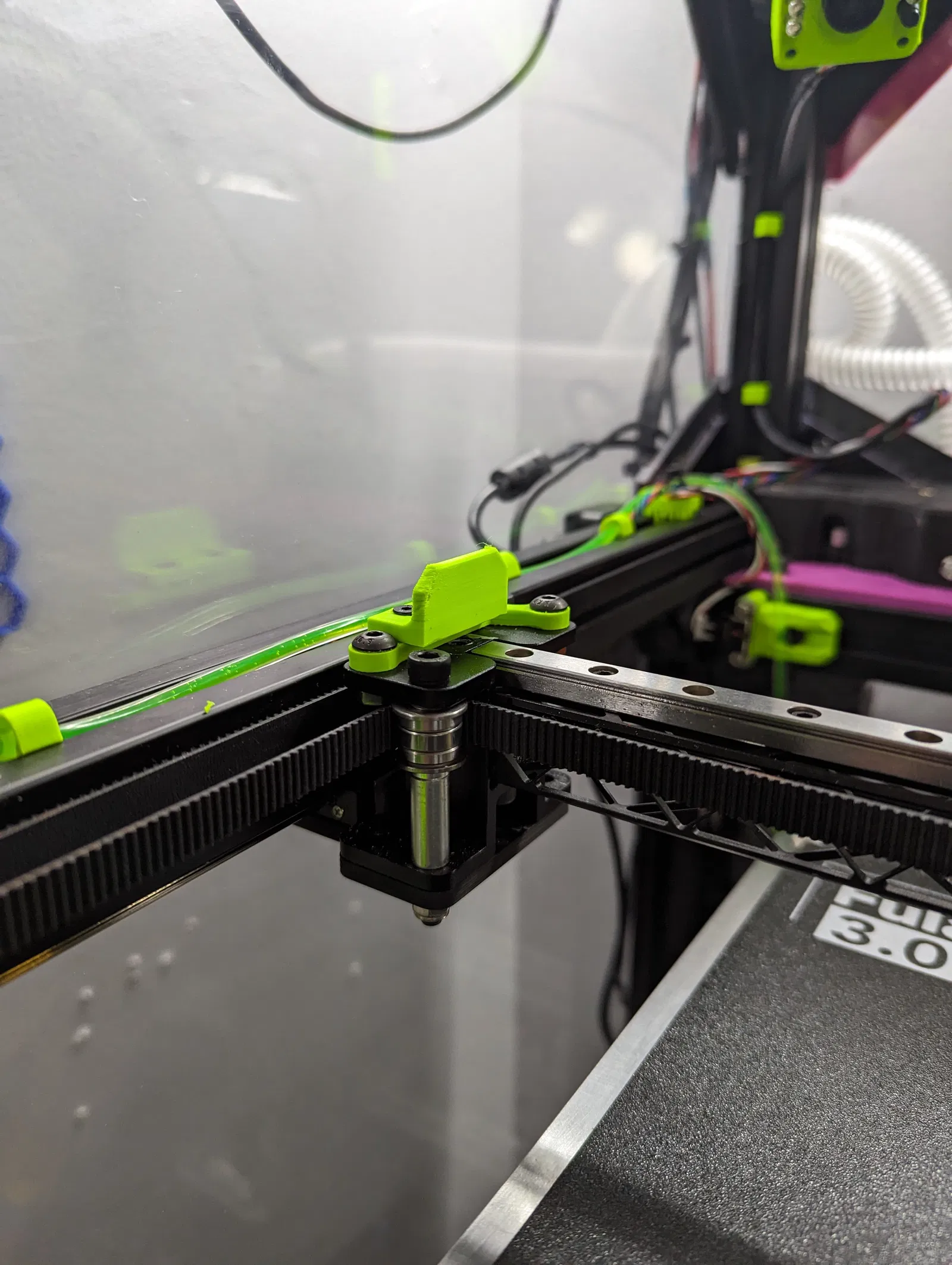

Đây là bộ phận giới hạn X có thể điều chỉnh cho RatRig V-Core 3.1, được gắn vào bộ nối XY kim loại bằng 2 lỗ chưa sử dụng trên bộ nối XY bên trái.

Thiết bị này được thiết kế đặc biệt để sử dụng với đầu CNC VZBot, nhưng EVA3/2 cũng có thể hoạt động tốt.

BOM

• 2 ốc nhiệt M3
• 2 vít M3x6
• 2 vít M5x12
• 2 đai ốc M5

Lắp ráp

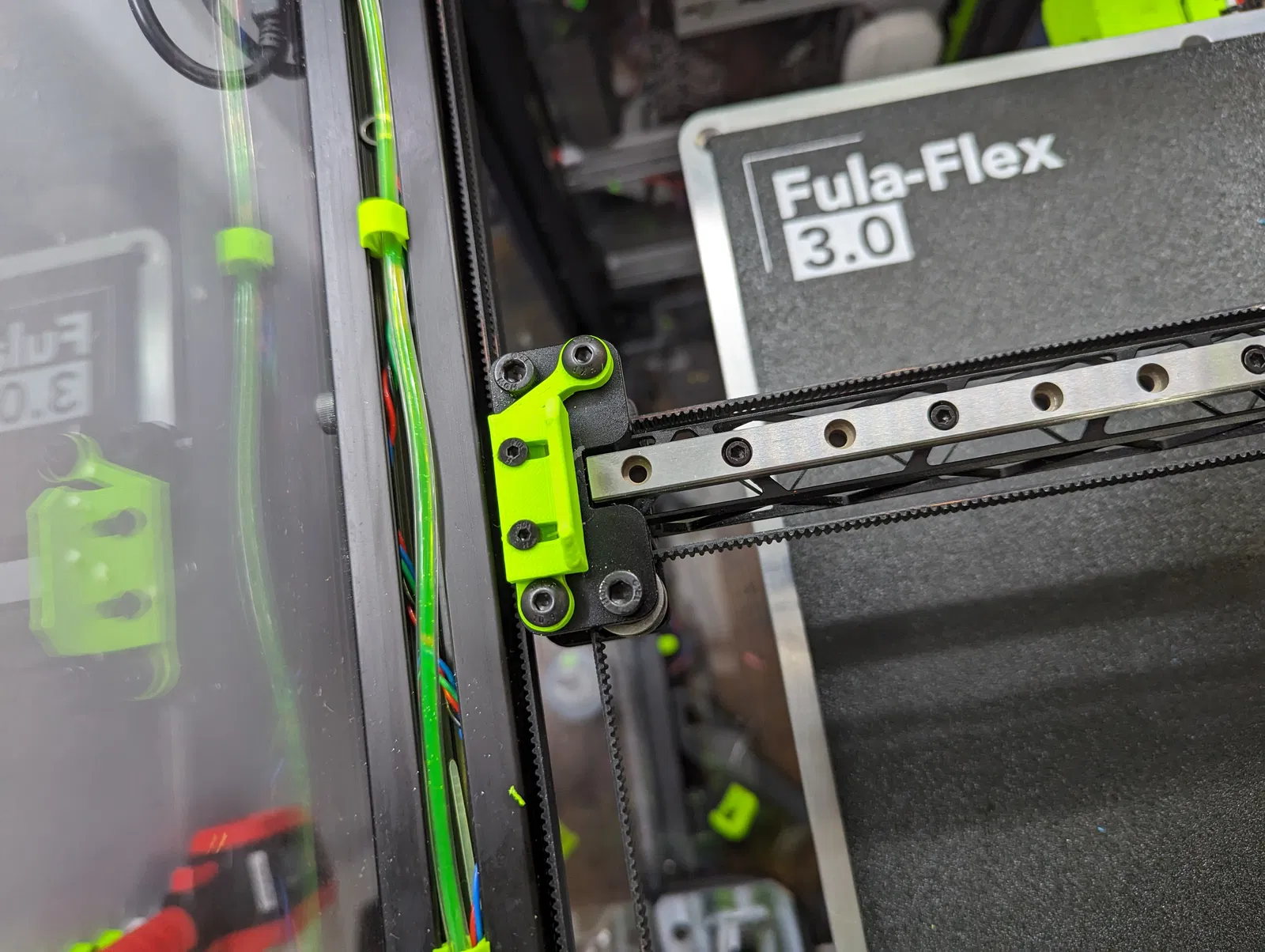

Chỉ cần in cả hai bộ phận, sử dụng 2 ốc nhiệt M3 cho bộ phận đế bắt vào bộ nối XY, sau đó sử dụng 2 vít M3x6 để cố định 'endstop' vào đế.

Cố định đế vào bộ nối XY bằng 2 vít M5x12 và đai ốc.

Chúc anh em in ấn vui vẻ!
