Nắp che và vòng đệm cho vít hoặc bu lông 1/4"

Tác giả MeltinPlastic

Lượt tải
56
Lượt thích
4
Lượt coi
398

File 2 204,6 KB

  • hex-screw-cap_1765627232.stlSTL · 204,2 KB
  • hex-screw-cap_1765627233.scadSCAD · 434 B

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#84465
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

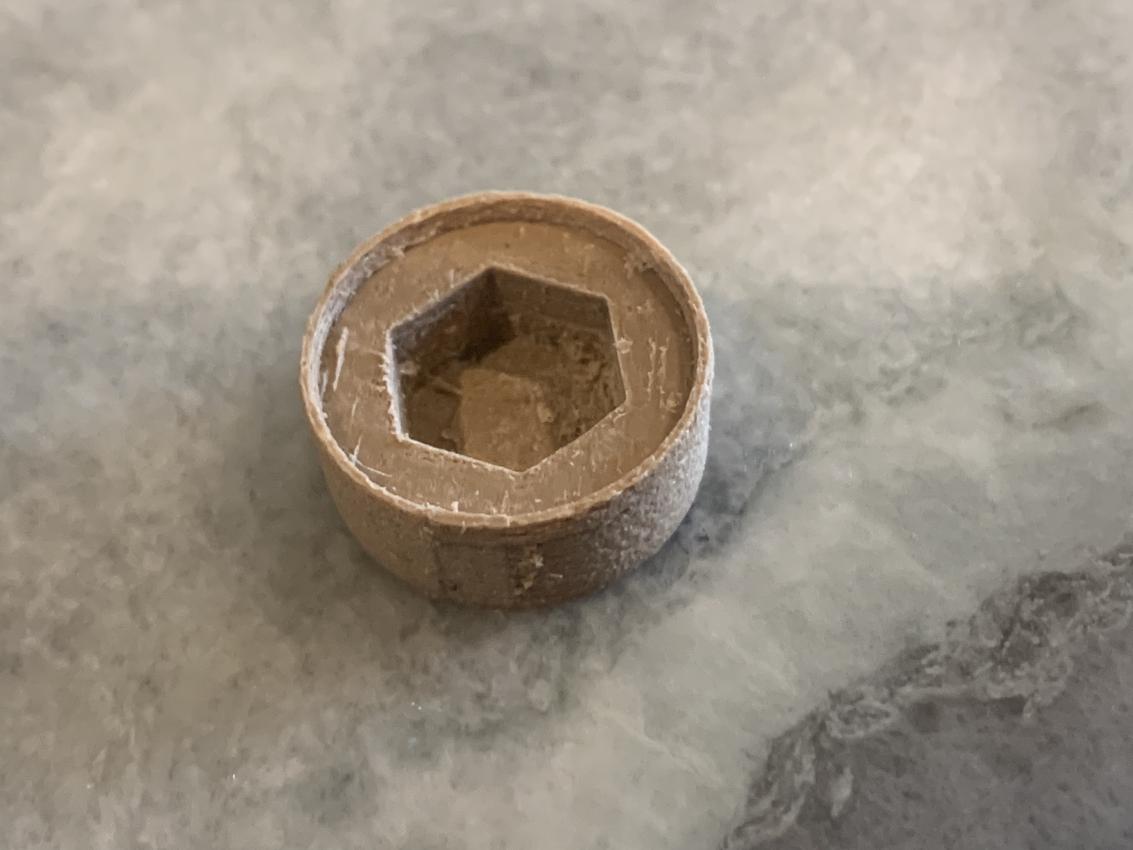

Đây là bản in nhanh để làm nắp che cho đầu vít lục giác và vòng đệm ¼". Nó giúp che đi phần kim loại trên bề mặt gỗ hoàn thiện.

Mô hình OpenScad được đính kèm, hơi "hack" một chút vì nó sử dụng thư viện BOLTS để tạo ra một lỗ lục giác khớp với hình dạng đầu vít. Thư viện BOLTS là thư viện duy nhất tôi biết mô hình hóa đai ốc lục giác theo đơn vị đo Imperial.

Nó được in bằng nhựa PLA vân gỗ để hòa hợp hơn với màu gỗ.

Trước khi cắt (slice) file STL, hãy lật ngược phần này lại và đặt trên mặt phẳng, sẽ không cần hỗ trợ (supports).

Tôi đã in thử với đầu phun 0.6mm, chiều cao lớp 0.15mm và 15% mật độ.

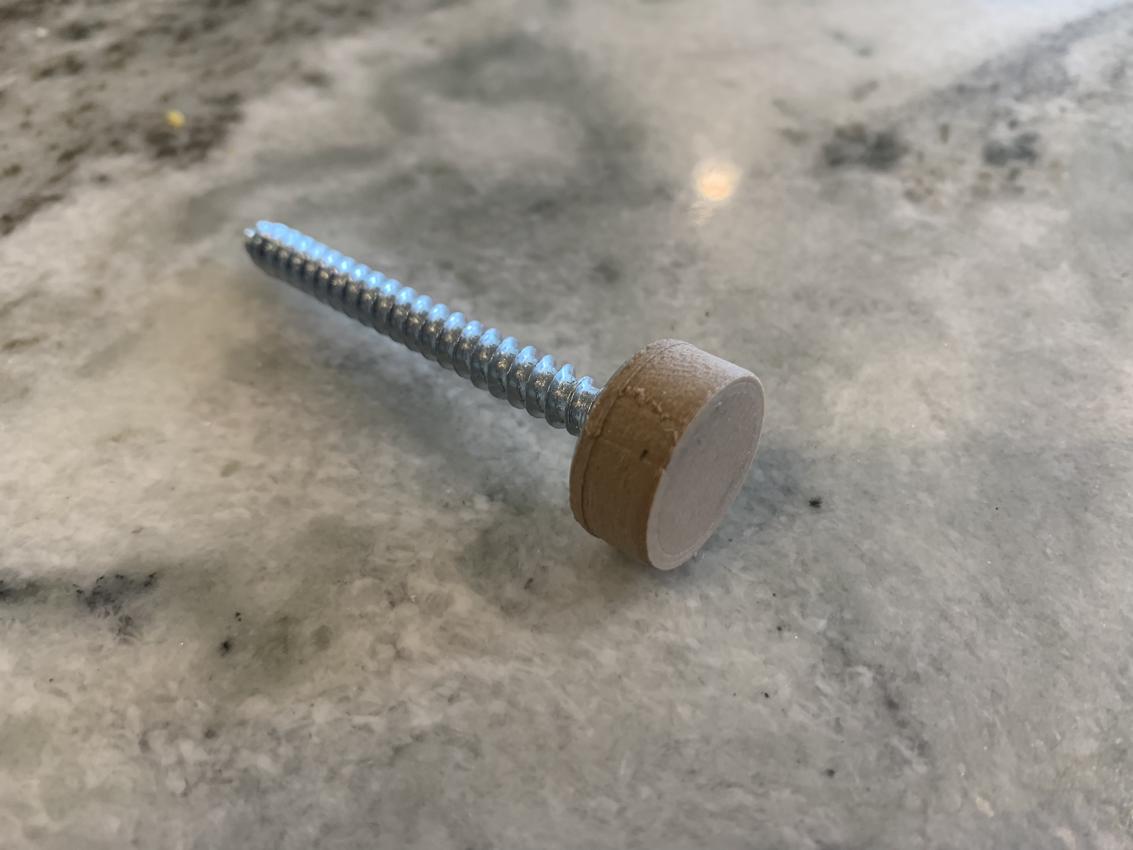

Lưu ý các ảnh chụp hiển thị phiên bản đầu tiên có ít bo tròn hơn ở mặt trên. Phiên bản này có bán kính 2mm ở mặt trên.

Coi thêm Ẩn bớt

Thông số in

Định dạng
scadstl
Số file mô hình
2
Tổng dung lượng
204,6 KB
File lớn nhất
204,2 KB
