Khung Gắn Hệ Thống QuinLED Dig-Octa

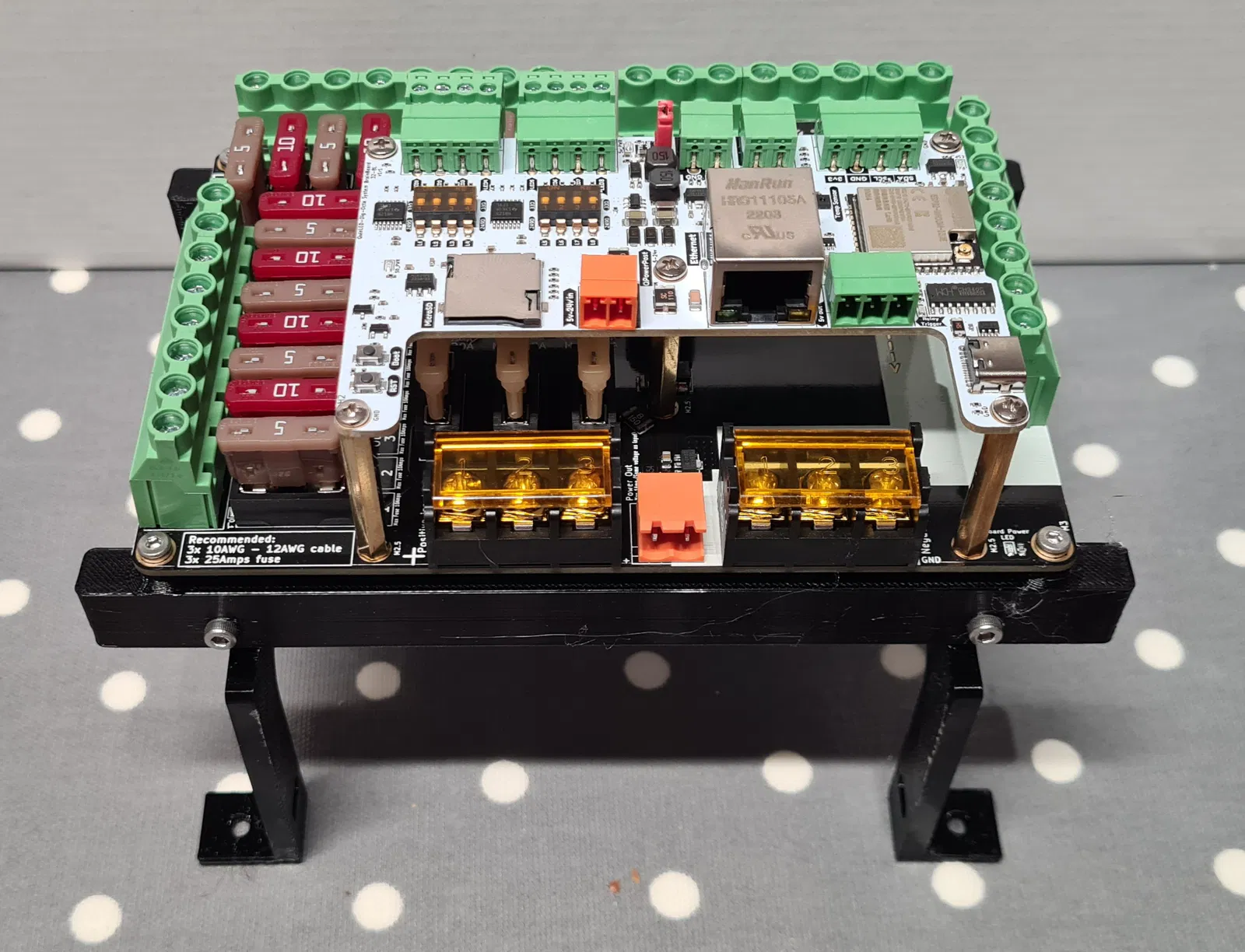

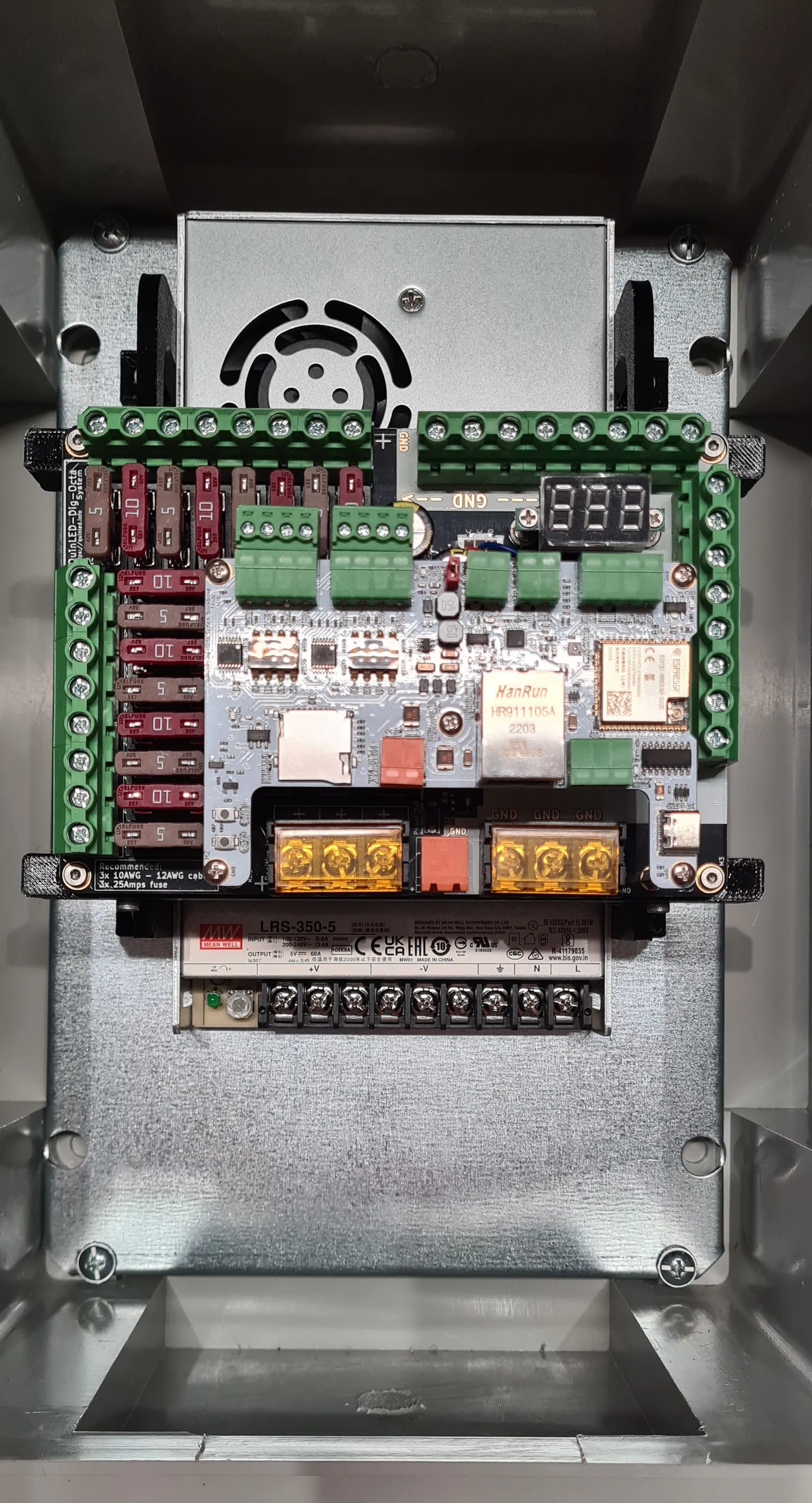

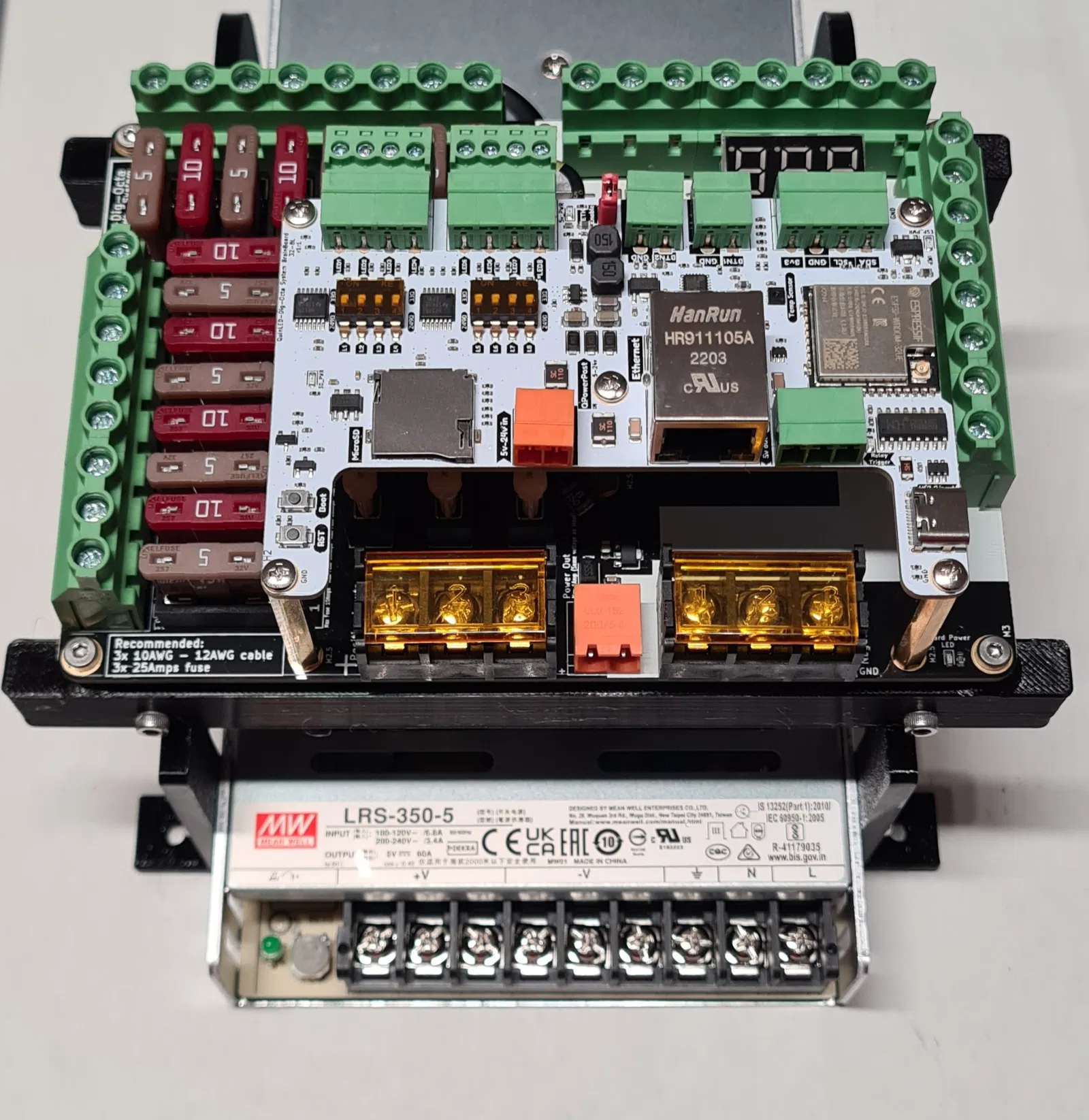

Tui cần một cái khung để gắn bo mạch QuinLED-Dig-Octa Power 7 và Brain lên trên cục nguồn Mean Well LRS-350 cho dự án đèn LED Giáng Sinh của mình.

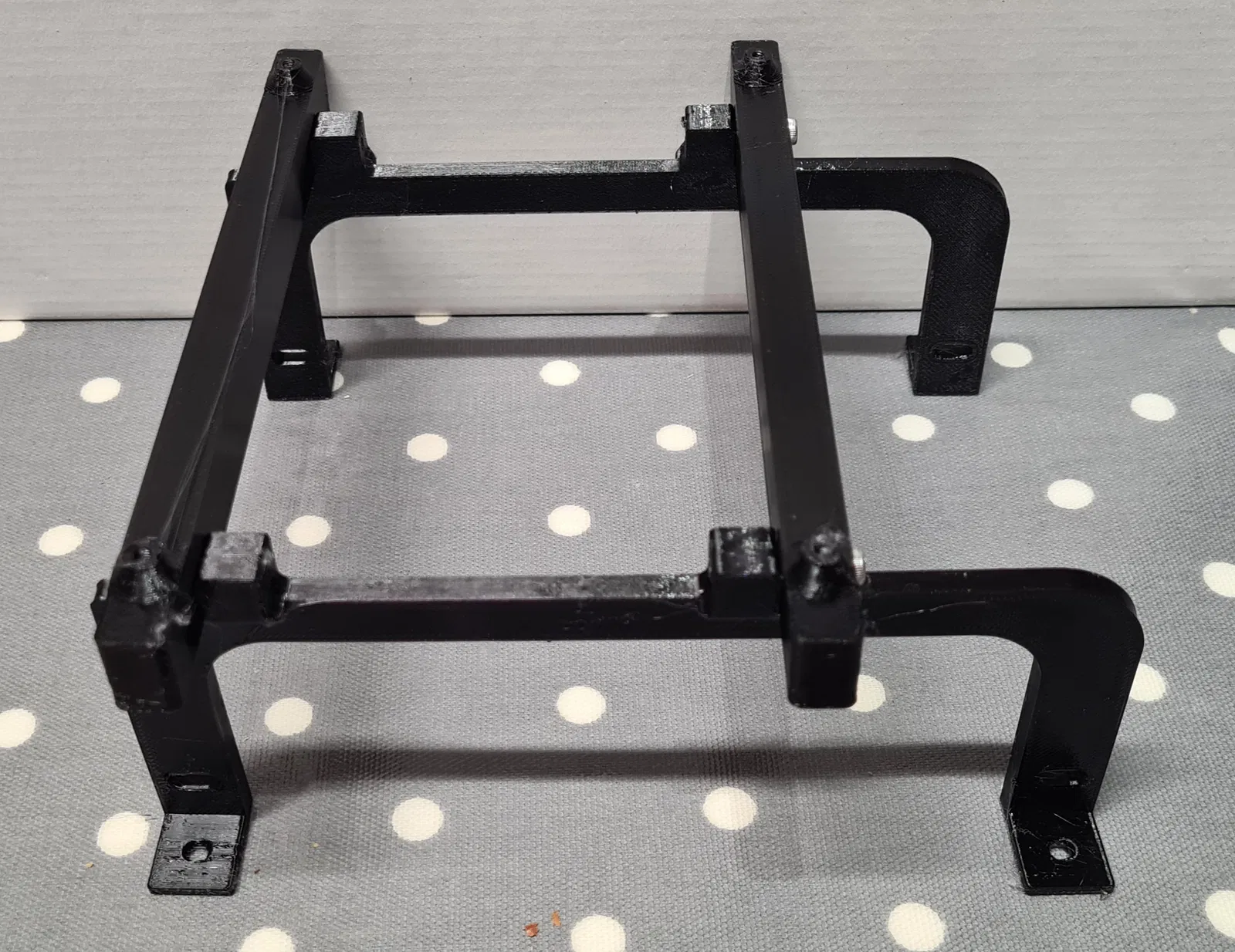

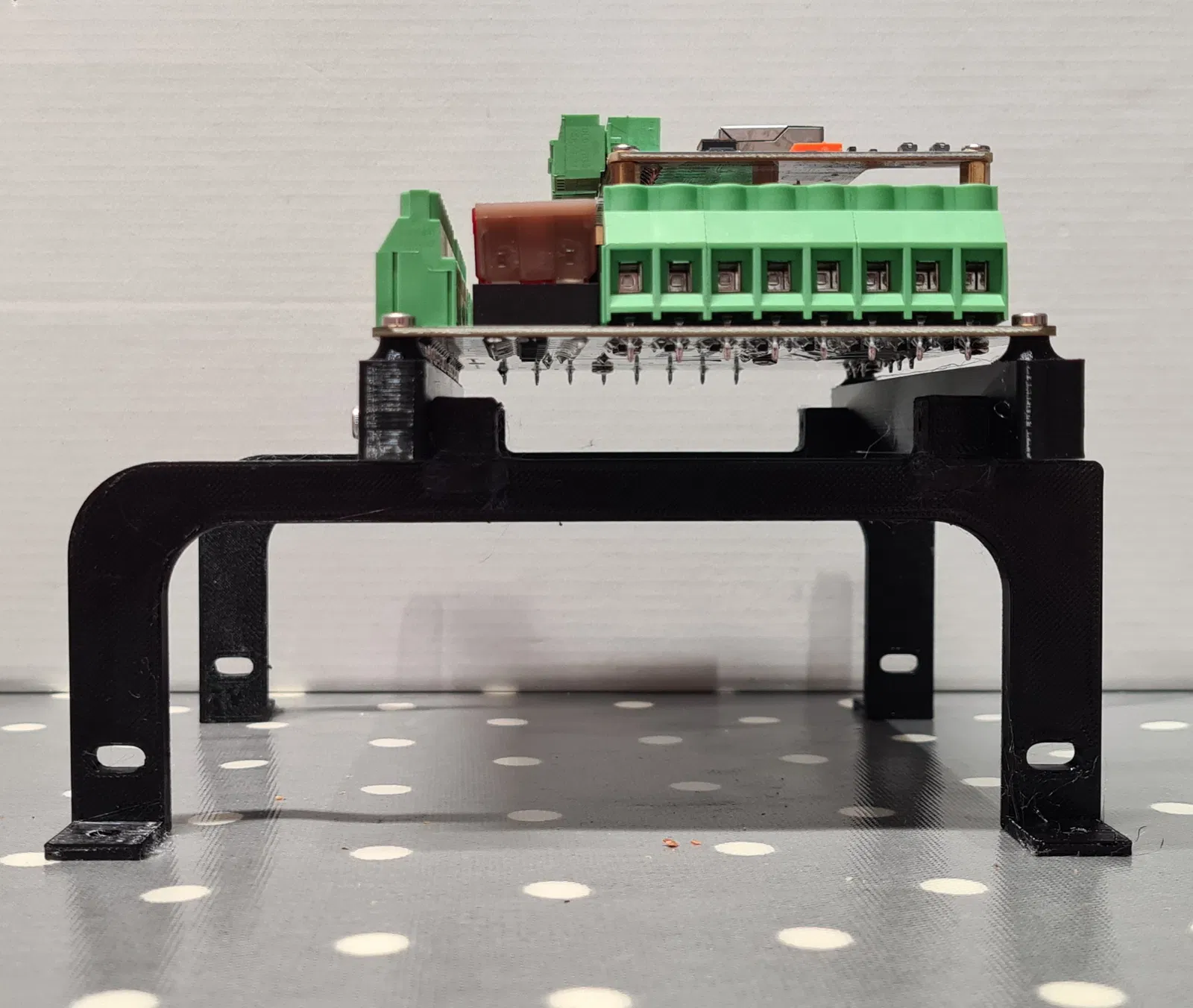

Tui thiết kế cái khung này để giữ các bo mạch PCB phía trên cục nguồn, cách xa quạt tản nhiệt, đồng thời cho phép các kết nối nguồn của Power 7 được đặt gần các cực ra của cục nguồn.

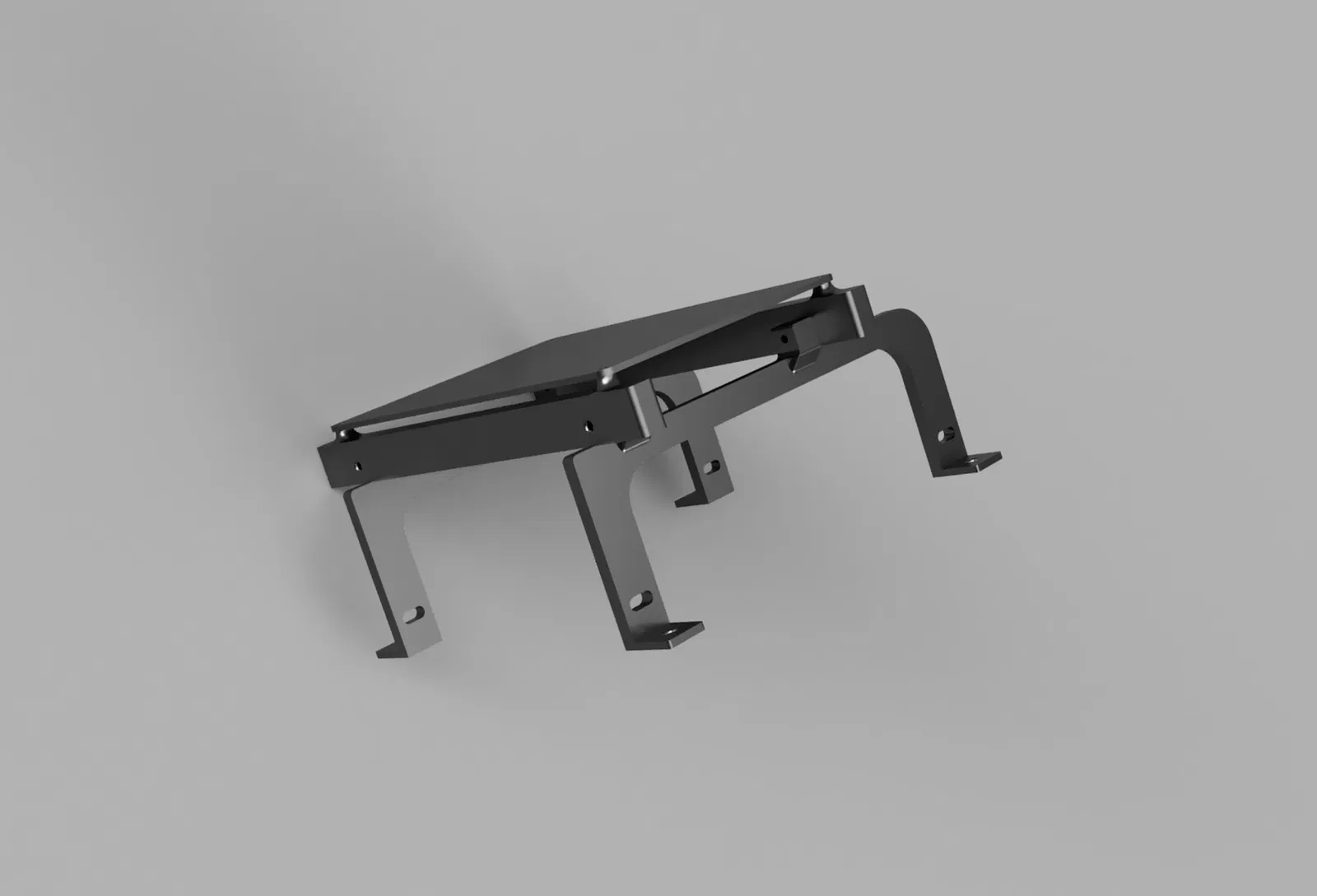

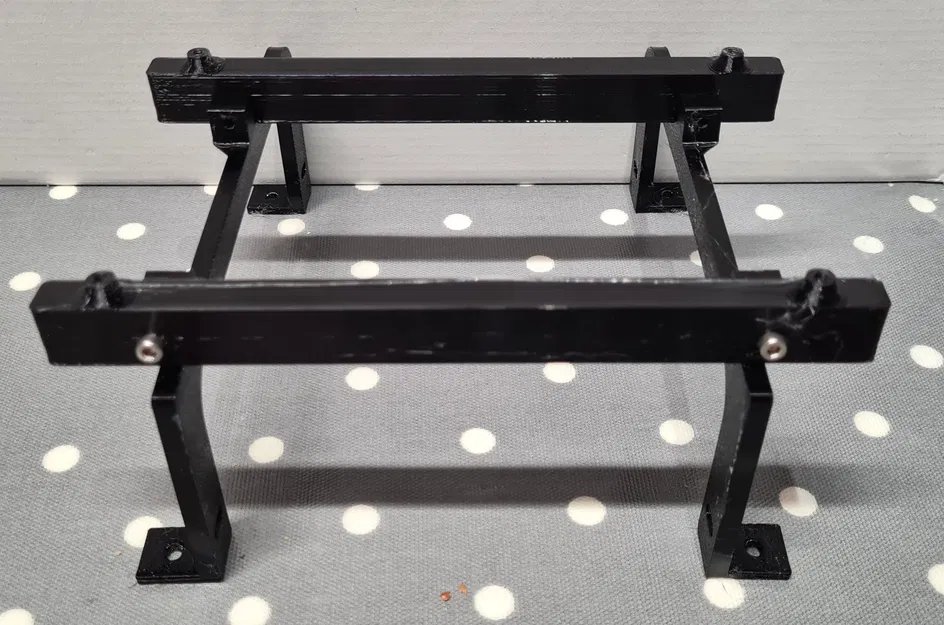

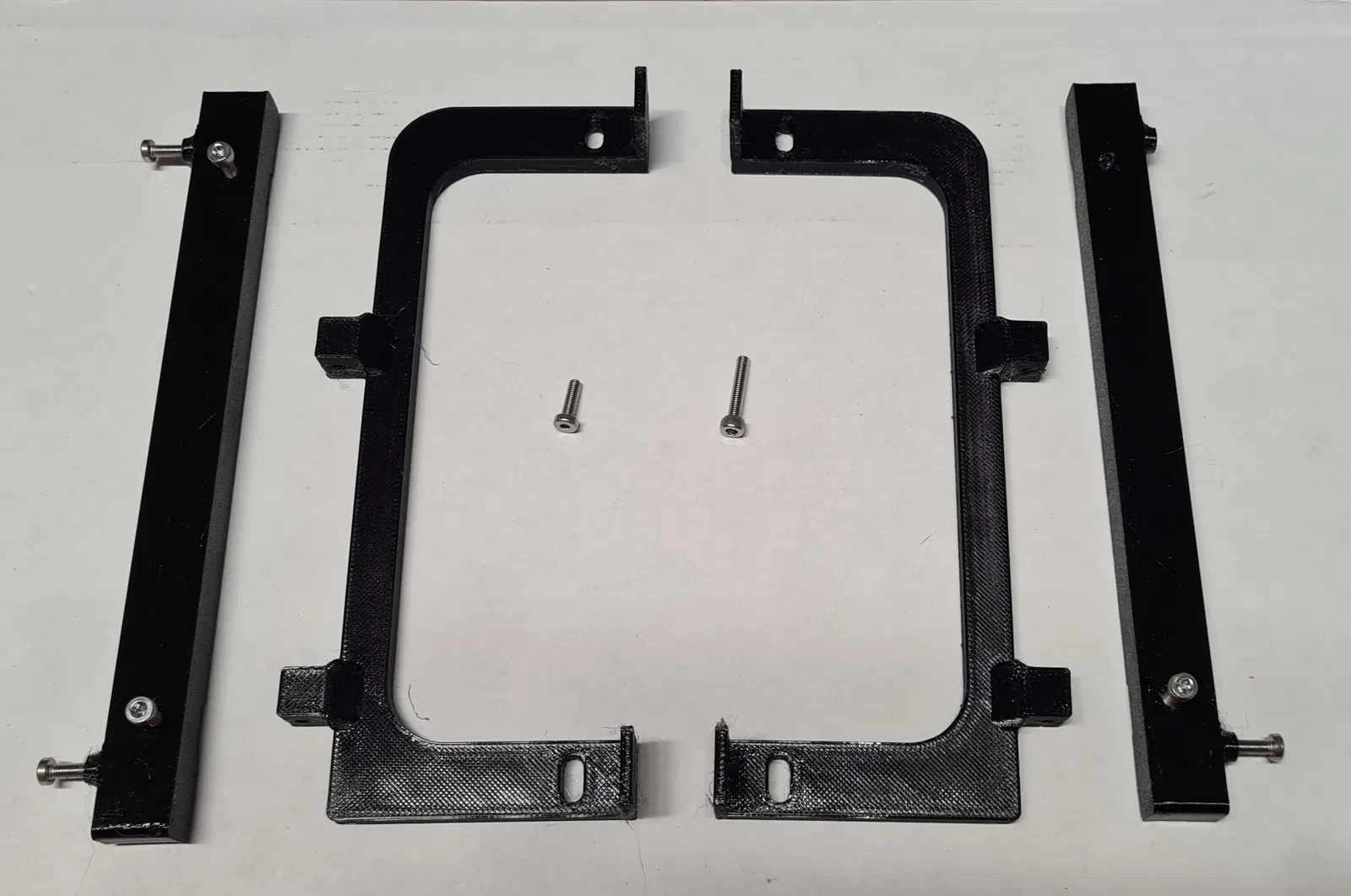

Nó được cấu tạo từ 4 phần, để dễ dàng in ấn mà không cần tới vật liệu hỗ trợ, và giảm lượng filament cần dùng cho bản in.

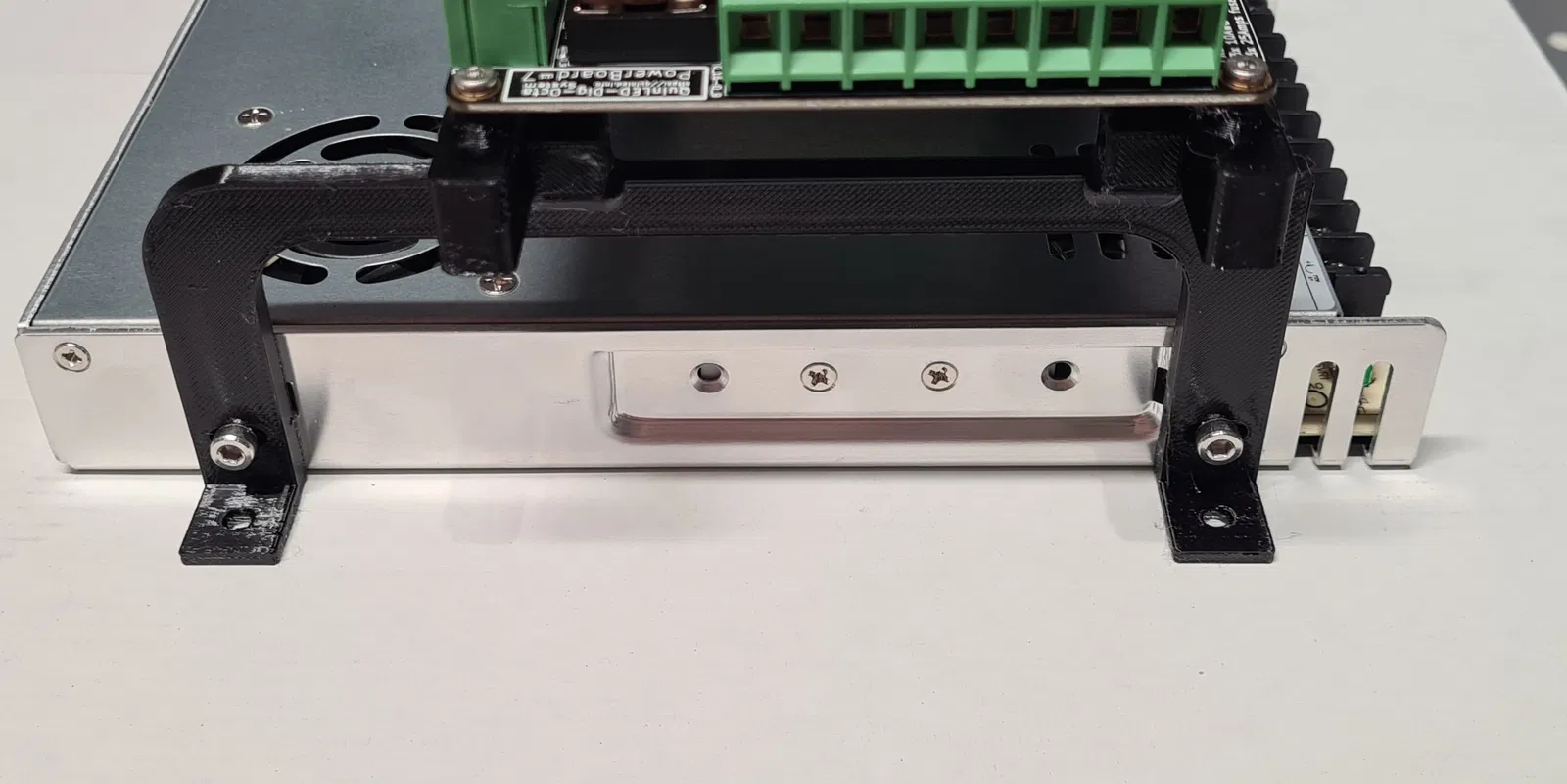

Nó cần một vài con ốc M3.5 để gắn bo mạch PCB vào khung, và giữ các bộ phận của khung lại với nhau. Và ốc M4 để bắt khung vào cục nguồn LRS-350.

Chân khung có lỗ gắn M3.5 với khoảng hở thêm 0.2mm, để bạn có thể gắn khung vào thùng máy của mình.

Chi tiết in ấn

2 lớp chu vi 15% infill dạng khối (nếu bạn dự đoán có nhiều lực tác động lên khung, hãy tăng infill)

Chi tiết Filament

Pinuotu Black PETG

Phần cứng bổ sung

4 M3.5 x 10mm (Ốc gắn PCB) 4 M3.5 x 16mm (Ốc nối khung) 4 x M4 x 8mm (Ốc gắn PSU)
