Chụp đèn Lithophane

Đây là bản làm lại mới và cải tiến của chao đèn lithophane mà tôi đã thiết kế để dùng với cái đèn này: Đèn bàn Aukey (Cập nhật tháng 11/2021: không còn bán trên Amazon, nhưng có thể tìm thấy ở Walmart).

Tôi không có ảnh của đèn hoàn chỉnh, vì cái duy nhất tôi làm có ảnh người và tôi chưa xin phép được chia sẻ ảnh của họ. Tuy nhiên, nó trông rất giống cái đèn gốc tôi đã thiết kế, nhưng dễ lắp ráp hơn và nhìn hoàn thiện cũng gọn gàng hơn một chút. Điều kiện là bạn cần bàn in lớn hơn một chút cho thiết kế này (ít nhất 115x115 mm) so với bản gốc.

Hình trụ ảnh Lithophane

Chọn một bức ảnh và cắt nó thành hình vuông hoàn hảo. Tôi đã làm điều này bằng Photos trên Mac, nhưng bạn có thể làm trong bất kỳ phần mềm chỉnh sửa ảnh nào. Quan trọng là chiều rộng và chiều cao phải bằng nhau. Tùy thuộc vào ảnh, bạn có thể tăng nhẹ độ tương phản, nhưng không bắt buộc.

Sử dụng công cụ Curved Lithophane Maker này để tạo một hình trụ lithophane (STL) từ 4 ảnh. Chao đèn được thiết kế để sử dụng 2 hình trụ lithophane với 4 ảnh mỗi cái (tổng cộng 8 ảnh) để có ngoại hình rất giống thiết kế gốc. Đây là các cài đặt tôi đã sử dụng:

Cài đặt Curved Lithophane Maker

  • Tùy chọn khung: Framed
  • Độ phân giải Lithophane: 0.08
  • Chiều cao Lithophane: 85
  • Góc: 360
  • Chiều rộng khung: 2
  • Chiều cao khung: 2
  • Góc nhô: 45
  • Độ dày tối đa: 2
  • Độ dày tối thiểu: 0.8
  • Khoảng cách ảnh: 2

Tôi thực sự khuyên bạn nên in các tấm lithophane với chất lượng cao (tôi dùng độ cao lớp 0.1 mm), 90% độ đặc ruột, dựng đứng và đặt đường nối trục Z ở cạnh của ảnh.

Tôi đã in cái này bằng PETG vì nó có độ bền và chịu nhiệt tốt hơn PLA. Tuy nhiên, PLA cũng dùng tốt thôi (đèn tỏa nhiệt rất ít, chỉ cần đừng để nó trong xe nóng).

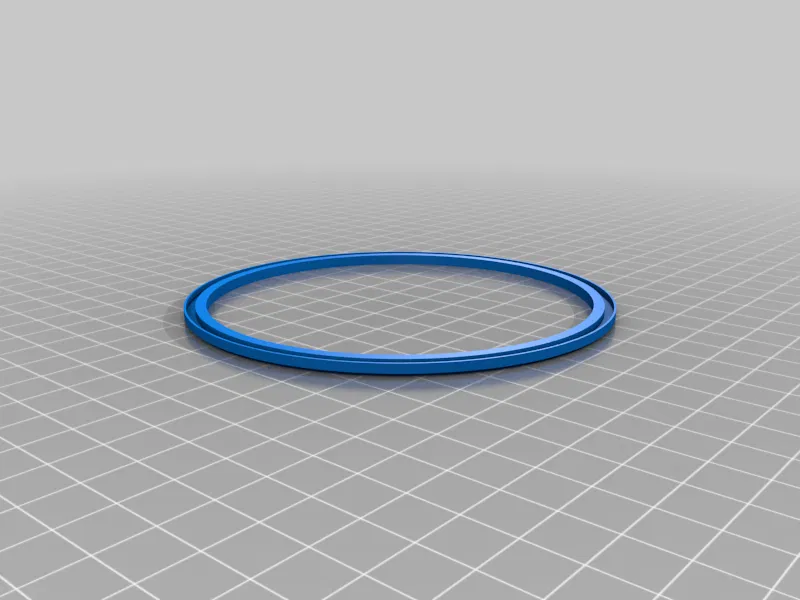

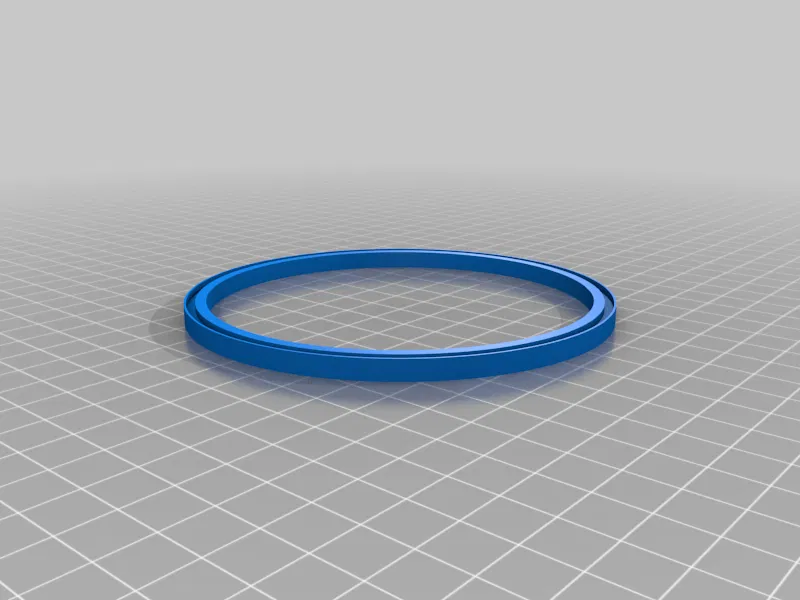

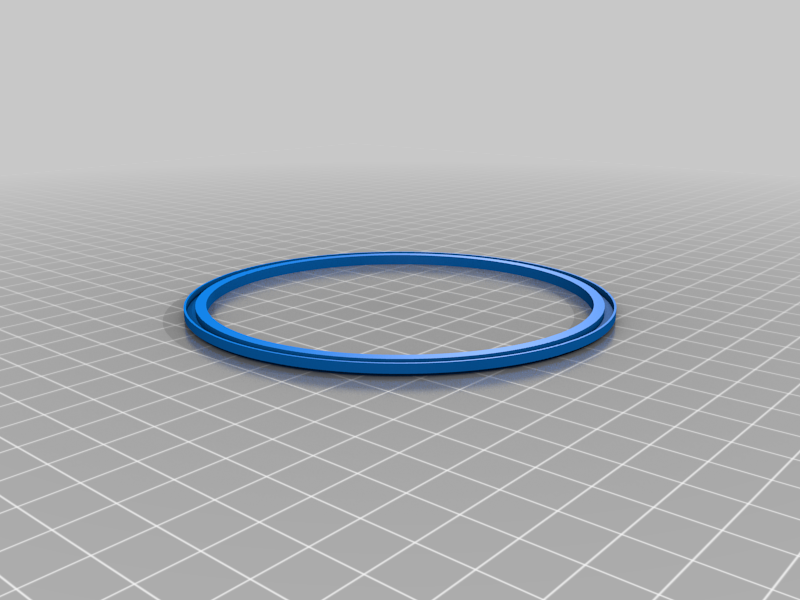

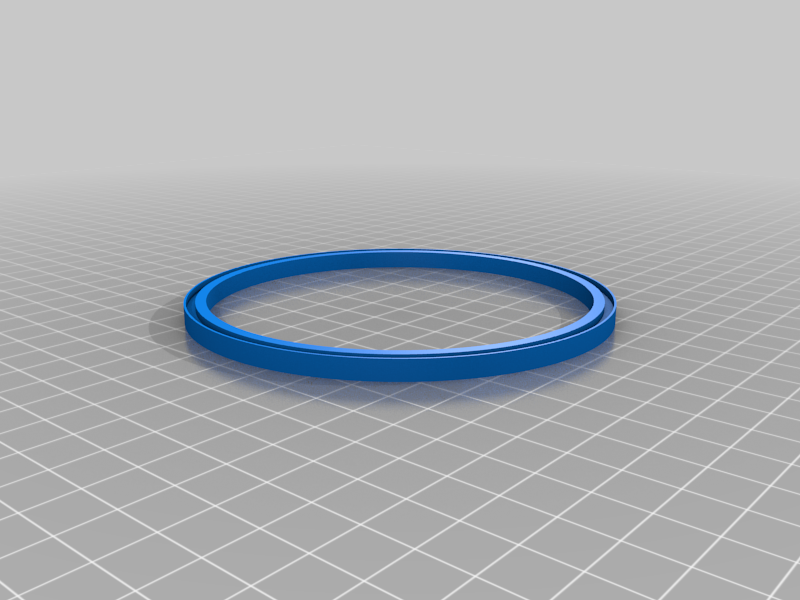

Vòng đỡ và bề mặt trên.

Cả vòng dưới và vòng giữa đều có thể in với chất lượng thấp hơn (tôi dùng độ cao lớp 0.15 mm) và không cần hỗ trợ.

Bề mặt trên có lẽ tốt nhất là in úp xuống nếu bàn in của bạn cho ra bề mặt đẹp. Nếu không, bạn có thể in ngửa với hỗ trợ.

Lắp ráp

Lắp bề mặt/vòng và các hình trụ lithopone lại với nhau, từ trên xuống dưới: bề mặt trên, hình trụ lithophane, vòng giữa, hình trụ lithophane, vòng dưới. Khi mọi thứ đã hoàn hảo, dùng vài giọt keo siêu dính để gắn vĩnh viễn các tấm lithophane vào các rãnh của vòng.

Chao đèn này nên vừa khít với cái đèn này. Nó được thiết kế để vừa khít, nên bạn có thể cần chà nhám/cắt bớt các vòng bên trong một chút nếu nó không trượt vào đèn.

File Fusion360 cho cả 3 vòng được đính kèm để dễ dàng sửa đổi.

Cài đặt In

Thương hiệu máy in:

Prusa

Máy in:

I3 MK3S

Nhựa in: Hatchbox PETG Trắng

Danh mục: Gia dụng
