NHỚ để lại lời nhắn trong phần bình luận nếu bạn cần kẹp cho độ dày kính khác nha!

Nhiệt độ nước là yếu tố cực kỳ quan trọng để duy trì một bể cá rạn (reef tank) khỏe mạnh.

Tôi thấy hầu hết các bộ quạt làm mát cho bể cá của các hãng phổ biến đều vừa đắt tiền lại vừa ồn ào, đó là lý do tôi tự thiết kế cái của riêng mình.

Tôi đã dùng mấy cái quạt máy tính loại xịn nhất, chúng siêu êm luôn, tôi đứng ngay cạnh bể mà không biết là quạt có chạy hay không cho đến khi nhìn vào.

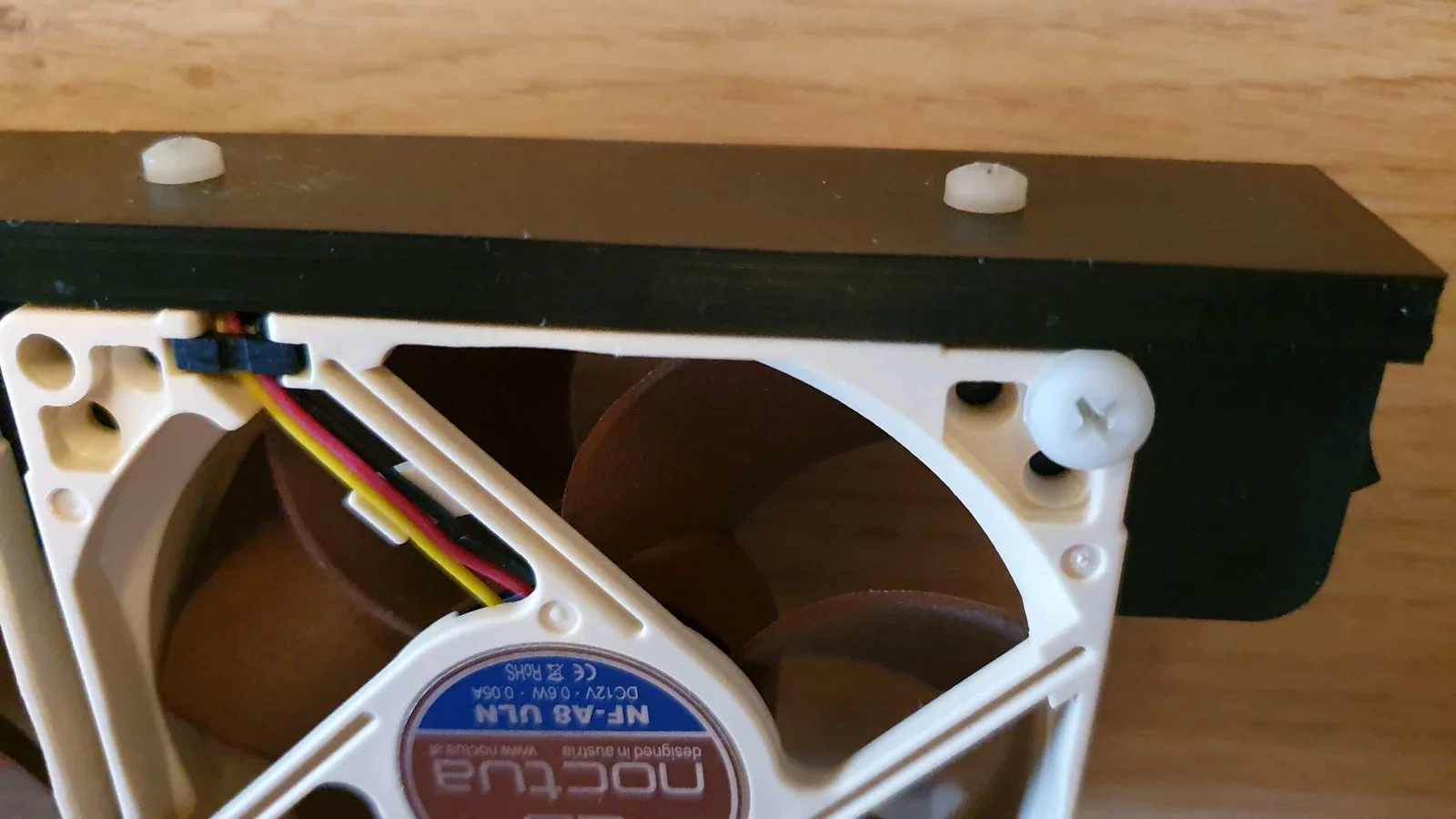

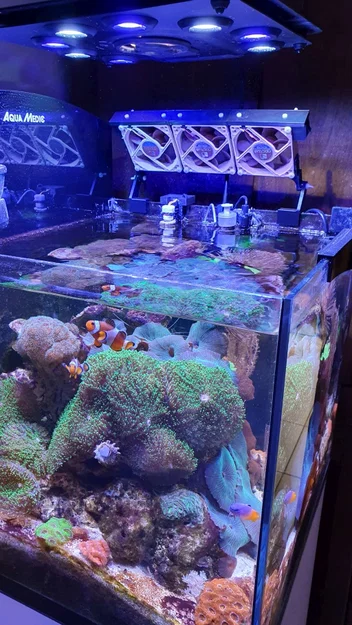

Tôi đã dùng 3 quạt Noctua NF-A8 ULN 80mm, nhưng bạn có thể dùng hai, bốn, chỉ cần in ít hoặc nhiều các bộ phận "connector" để lắp ráp lại là được.

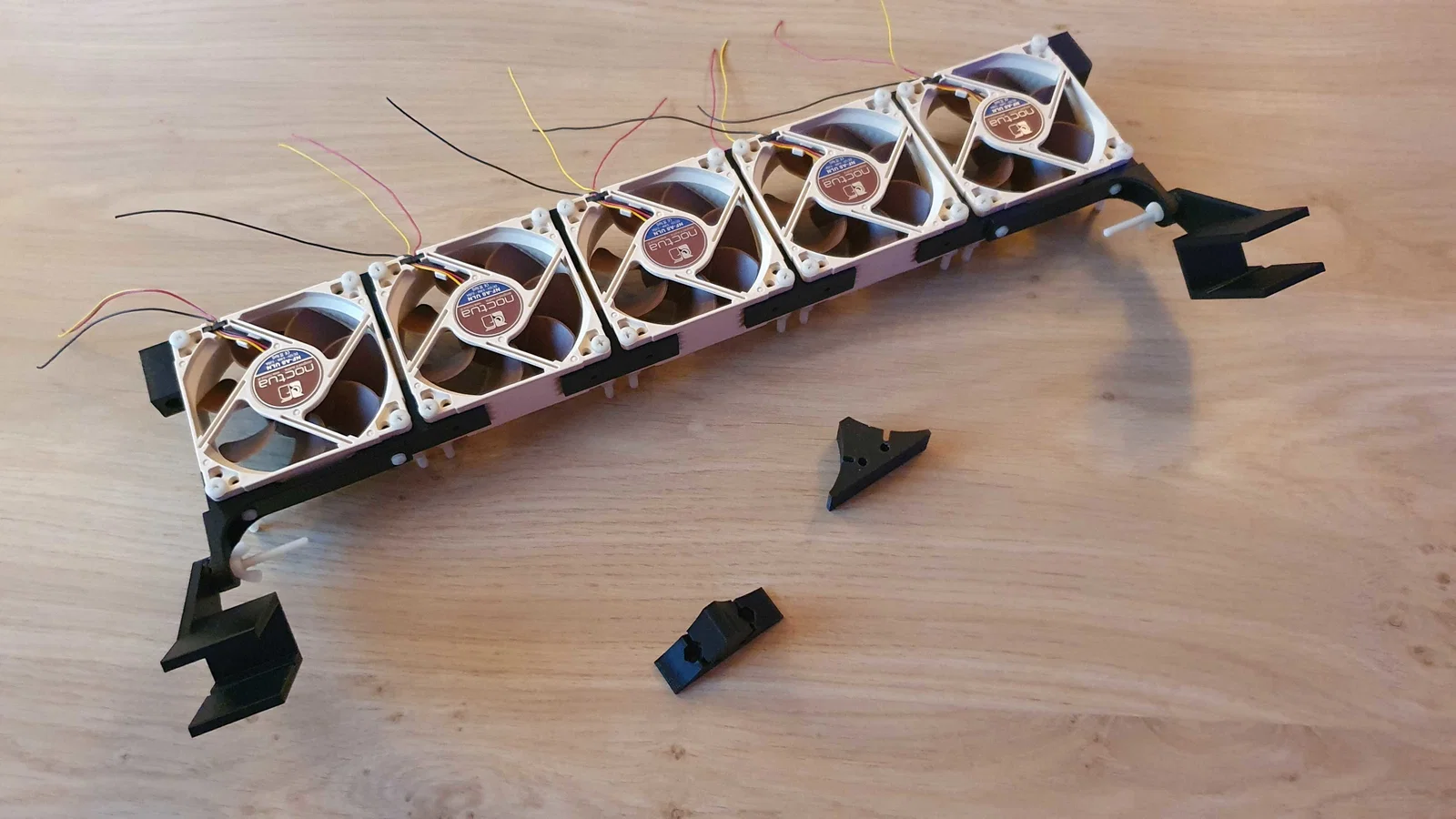

Tôi đã làm hai bộ 5 quạt và hai bộ 7 quạt (có thêm 1 chân đế ở giữa) cho các bể cá lớn.

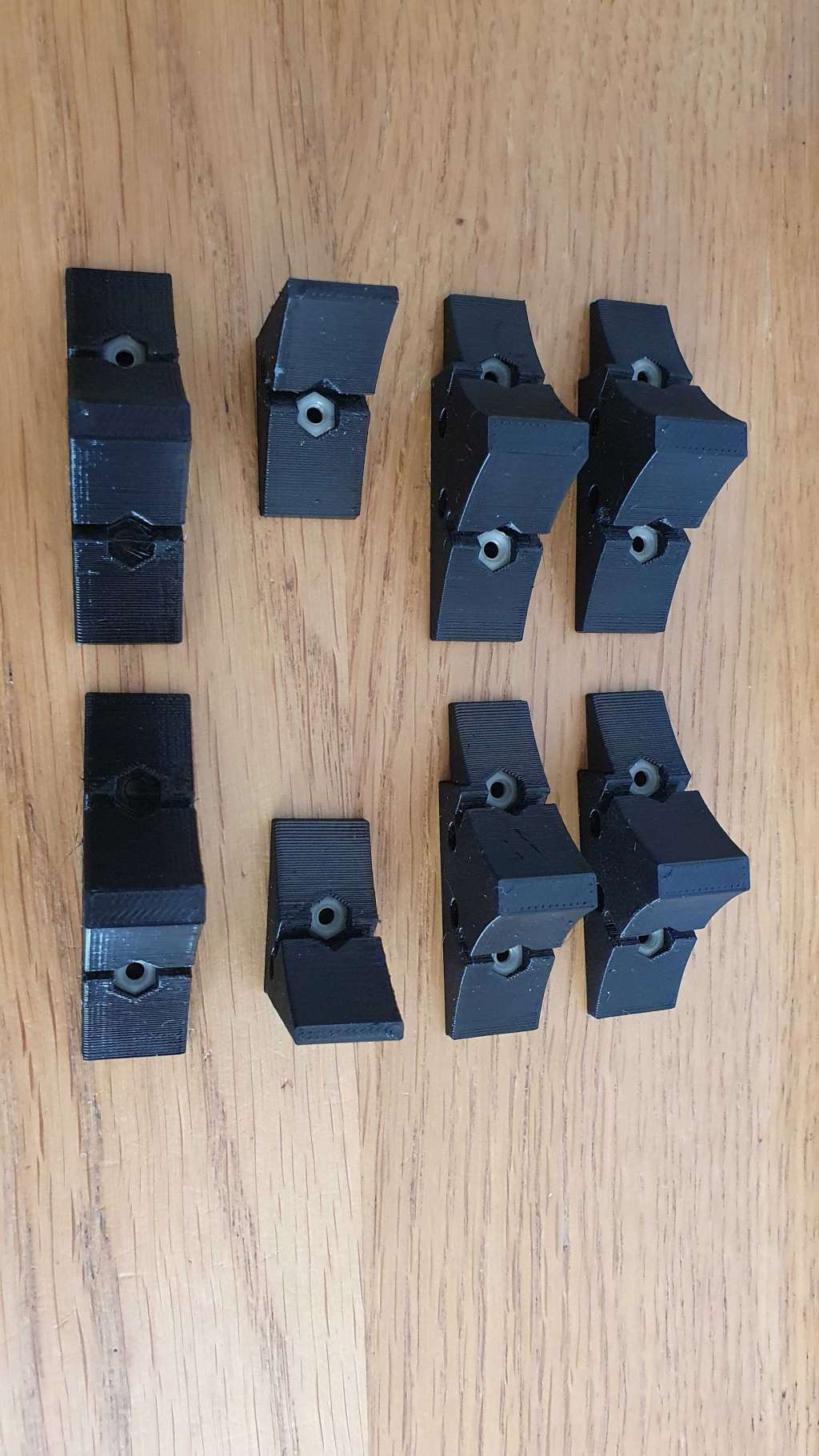

Với 3 quạt, bạn sẽ cần 2 "bottomConnectors", 2 "topConnectors", 2 "topCoverJoins", và mỗi bộ phận còn lại 1 cái.

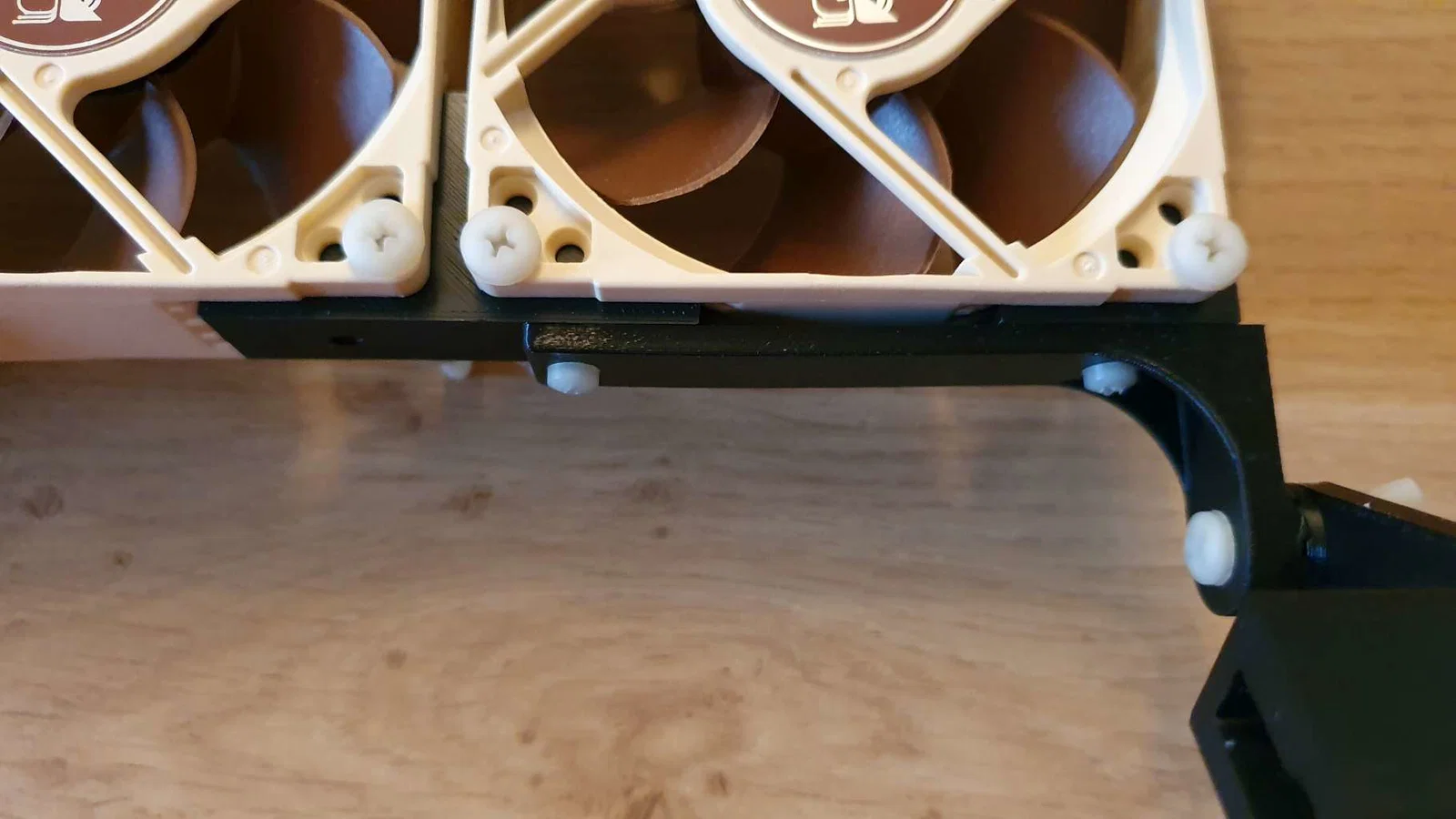

CẢNH BÁO: Các file "foot_left" và "foot_right" trông giống nhau nhưng một cái là đối xứng của cái kia.
Tương tự, bạn sẽ cần hai cái "clamps", một cái là đối xứng của cái kia.
Nếu bạn chỉ in hai cái giống hệt nhau thì vị trí của chúng sẽ không khớp đâu.

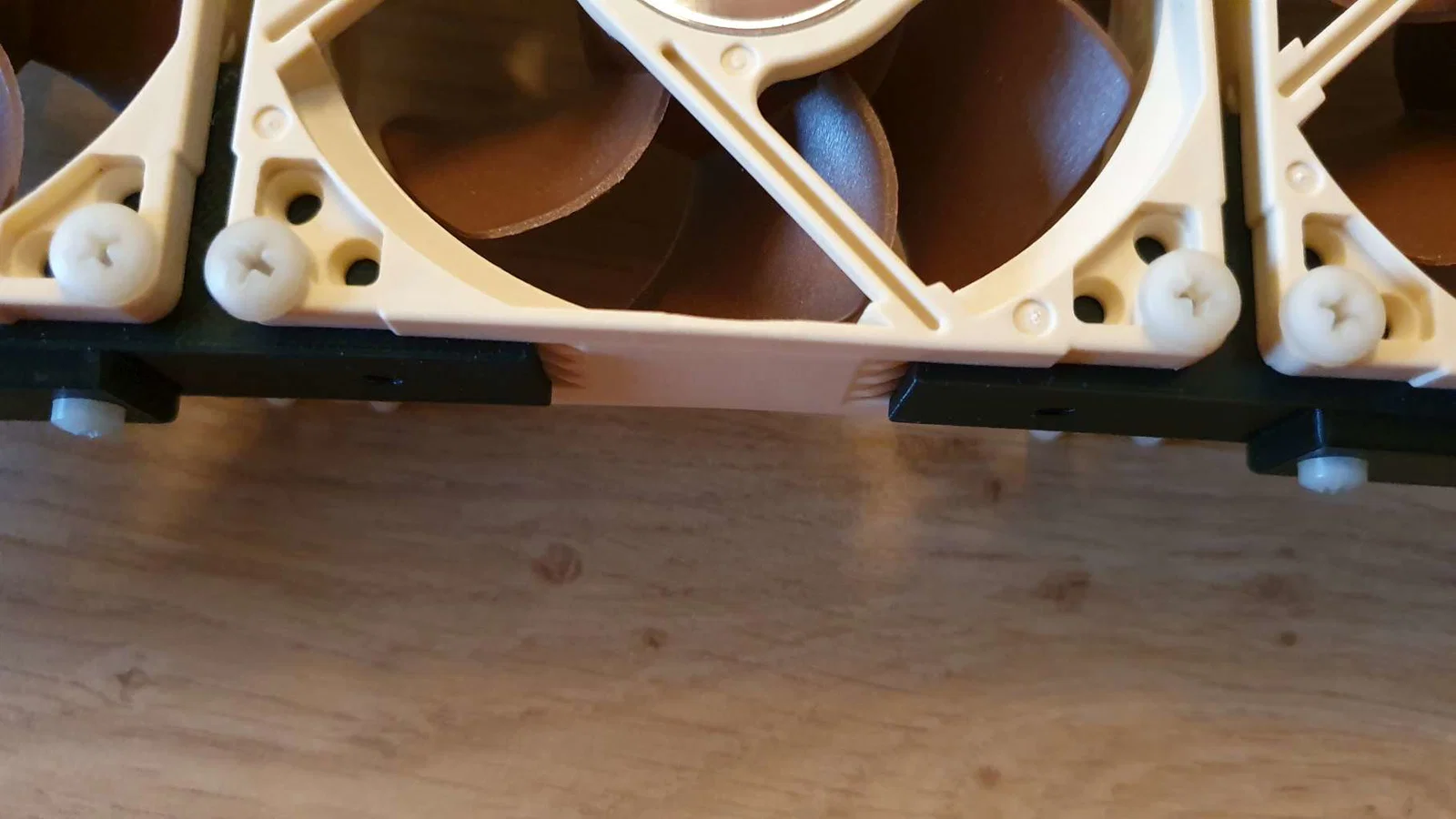

Tôi đã dùng ốc và đai ốc nylon cốt sợi thủy tinh, vì ngay cả ốc inox cũng sẽ bị gỉ với nước muối (trừ khi bạn kiếm được loại Duplex Inox).

Bạn sẽ cần bulong M3 và M4 để lắp ráp toàn bộ mọi thứ.

Một ổ cắm điện, một công tắc nhỏ, một bộ chuyển đổi nguồn 12V cắm vào bộ điều chỉnh có cảm biến nhiệt độ, và thế là xong.

Tôi chế tạo cái này để thay thế một cái cực ồn, nên tôi chỉ dùng bộ chuyển đổi nguồn của nó, vì vậy nếu bạn đã có một bộ quạt làm mát nào đó, hãy kiểm tra điện áp, có thể nó sẽ vừa vặn để thay thế đấy.

Đây là link tới loại công tắc tôi đã dùng:
https://www.ebay.com/itm/283838684692
Nếu link không còn hoạt động, hãy tìm "Mini Black 2 Pin SPST ON-OFF Rocker"

Và đây là link tới loại ổ cắm điện tôi đã dùng:
https://www.ebay.com/itm/201956156411
Nếu link không còn hoạt động, hãy tìm "DC Power Supply Jack Socket Female Panel Mount Connector 3-Pin 5.5 x 2.1mm"
