Giá đỡ cảm biến cửa Zigbee TuYa TS0203

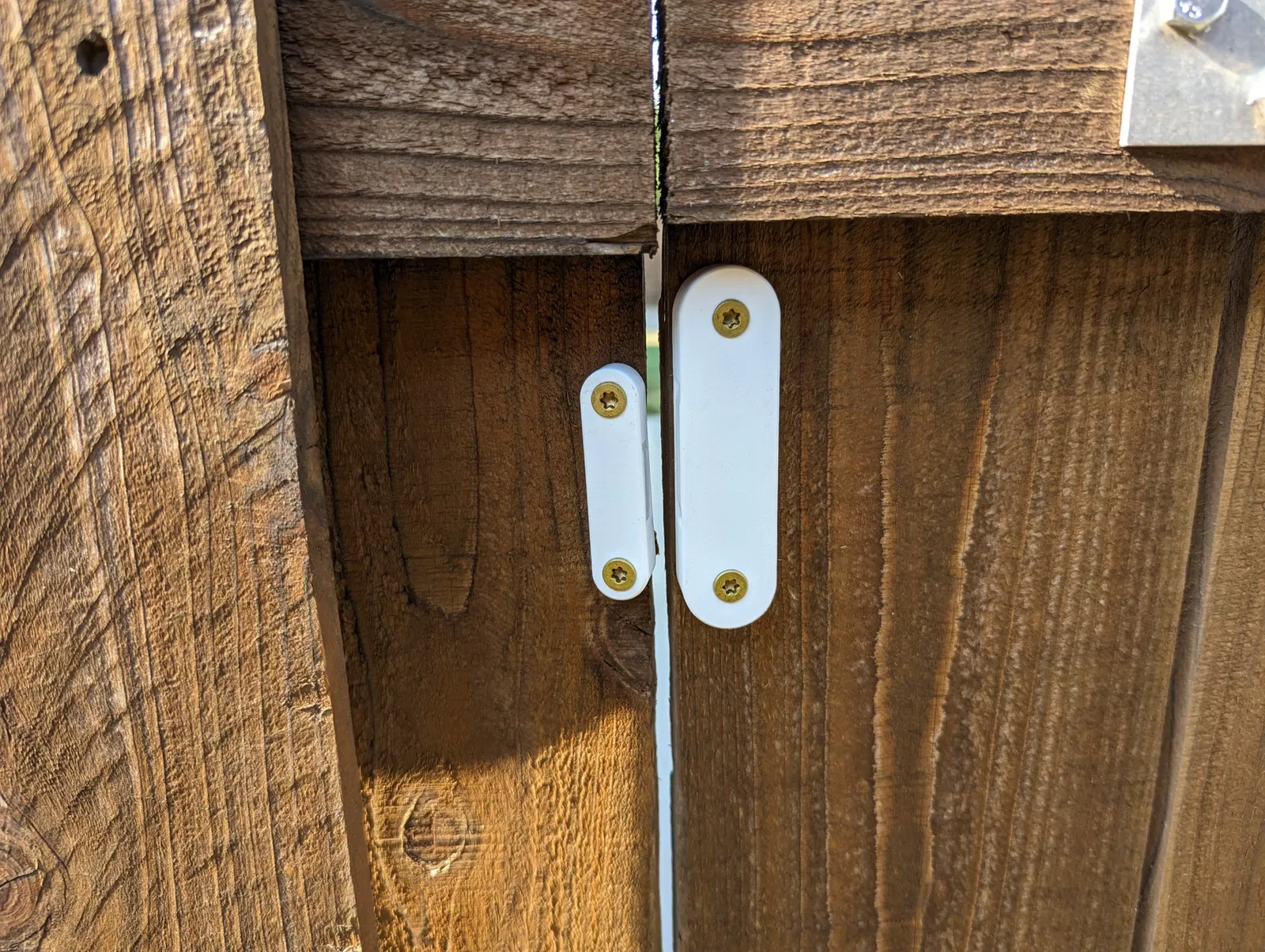

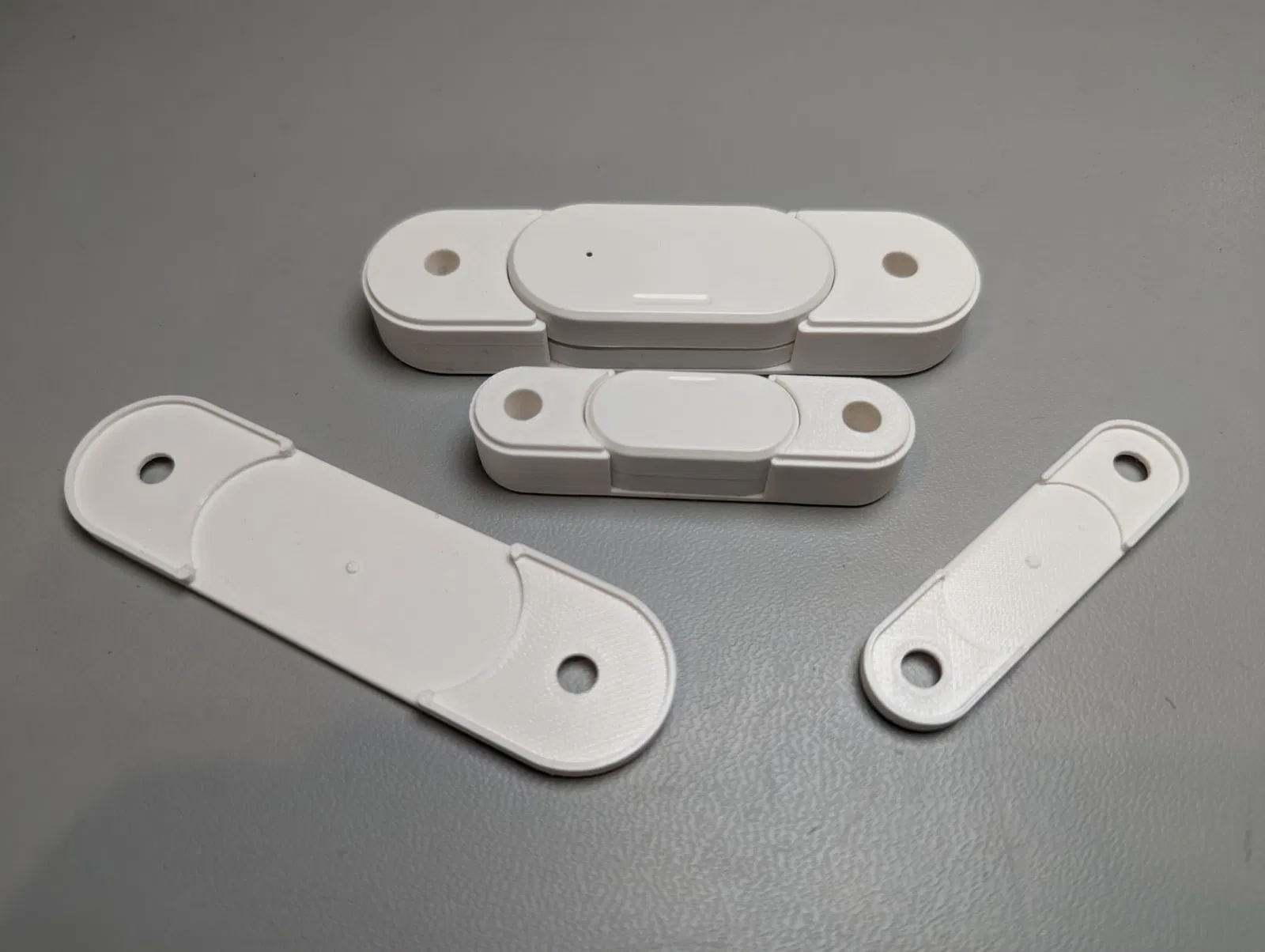

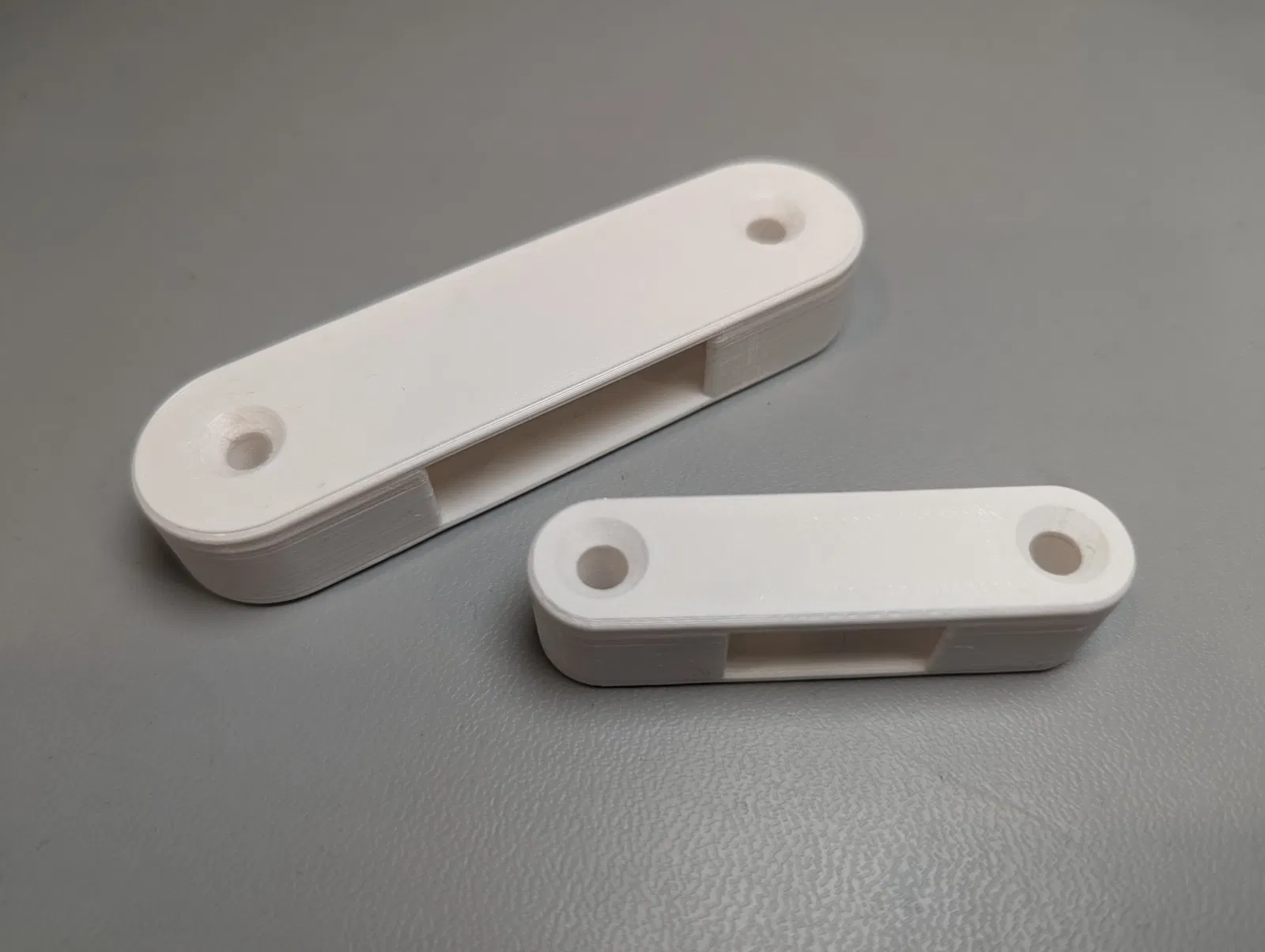

Một giá đỡ hơi quá kỹ thuật cho cảm biến cửa Zigbee TuYa TS0203 - được tối ưu hóa để gắn bằng vít (trong trường hợp của tôi, ở ngoài trời, trên cánh cổng hàng rào của tôi). Phần trên sẽ khớp vào thân, nhưng cuối cùng được thiết kế để làm việc với vít.

BOM

• Một TuYa TS0203. TuYa gán nhãn trắng cho nhiều sản phẩm của họ - một danh sách một phần có thể được tìm thấy trên tài liệu Zigbee2MQTT. Ngoài ra, bạn có thể mua nhiều sản phẩm của TuYa qua các nhà phân phối trên Aliexpress - đừng trả hơn 10 đô la (bao gồm cả vận chuyển).
• Các lỗ vít đã được định kích thước cho vít #8, tôi đã sử dụng “Power Pro #8 x 1-1/4-in Epoxy One Exterior Wood Screws”, có thể tìm thấy tại Lowe's (tôi thích Torx quá mức). Tôi đoán hầu hết các vít #8 sẽ hoạt động - nhưng tôi không thiết kế theo thông số vít - chỉ là vít của tôi.

Chống thời tiết

Lưu ý rằng những cảm biến Zigbee này không chống thời tiết ở bất kỳ mức độ nào - để làm cho chúng phần lớn chống thời tiết (chỉ thời gian mới cho biết), tôi đã làm như sau:

• Áp dụng một lớp phủ conformal cho bảng mạch (đã tháo ra khỏi vỏ). Tôi đã sử dụng “MG Chemicals 419D Acrylic Conformal Coating” từ Amazon. Đảm bảo rằng các tiếp điểm pin đã được che bằng băng dính.
• Áp dụng một lớp mỏng (mỏng là quan trọng) của Dầu mỡ tiếp xúc điện cho các tiếp điểm pin + pin. Tôi đã sử dụng “NO-OX-ID A-Special - Electrical Contact Grease” từ Sanchem (Part# 10203) qua Amazon.

Về lý thuyết, điều đó nên đủ - nhưng chúng ta sẽ thấy (tôi sống ở Texas nơi chúng tôi gặp cả tuyết đông và băng cũng như thời tiết 110 độ với độ ẩm 100%).

Ghi chú in ấn

• Tôi đã sử dụng sợi PETG trắng HatchBox @ 230C. Chỉ cần chải nhẹ ở các đường nối.
• Tôi đã in bằng Prusa Mk.4 với các lớp 0.10mm (3 viền), 30% độ đầy (tôi đã sử dụng lưới, nhưng không quan trọng). Nên là một bản in khá dễ dàng, không cần gì đặc biệt.
• Mô hình có độ dung sai giả định là 0.2mm.
