Khắc Phục Chặn Cuối Trục Y EnderXY

Đây là một bản sửa lỗi mà tôi đã nghĩ ra cho bộ kit EnderXY, giải quyết vấn đề công tắc chặn cuối trục Y không thể kích hoạt được vì phần khung tiếp xúc với bộ căng dây đai.

Tôi đã lấy giá đỡ chặn cuối trục X ban đầu và sửa đổi nó để thêm một cánh tay có thể điều chỉnh để có thể vươn tới công tắc chặn cuối trục Y. Giá đỡ chặn cuối trục X dày hơn ở chỗ nó gắn vào khung chính, bo mạch/công tắc chặn cuối vẫn nằm ở vị trí ban đầu, đó là lý do tại sao cần ốc vít dài hơn.

Bạn sẽ cần: Số lượng 4 - Ốc vít M3x10 cho giá đỡ chặn cuối trục X và tấm đệm phía sau (vát cạnh cho ốc vít đầu ổ cắm DIN) Số lượng 2 - Ốc vít M3x8 cho cánh tay chặn cuối trục Y (có thể sử dụng ốc vít đầu nút nếu bạn muốn)

Vì bạn sẽ gắn cánh tay bằng ốc vít vào bộ phận in, vặn quá chặt sẽ khiến ốc vít bị tuột ra. Bạn chỉ cần vặn đủ chặt để ngăn sự di chuyển khi nó tiếp xúc với công tắc chặn cuối trục Y.

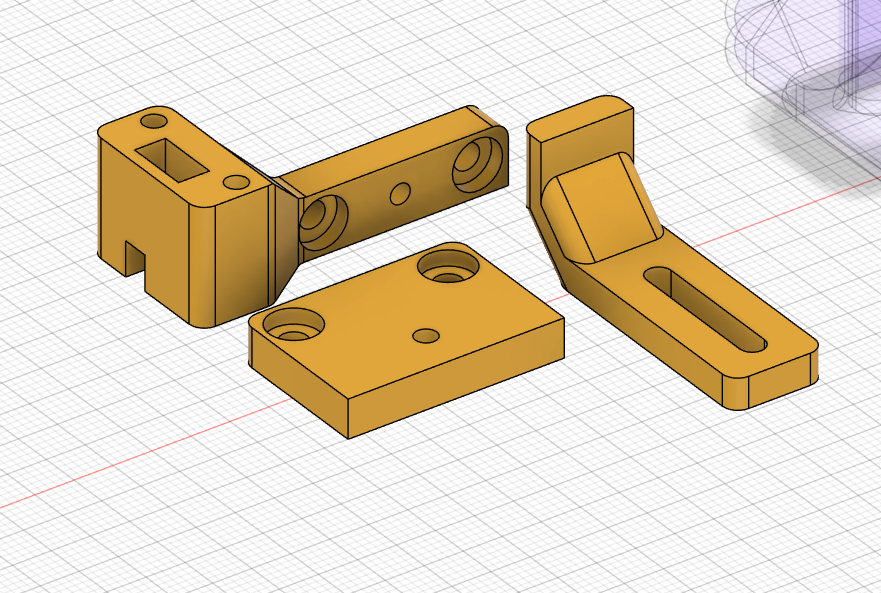

Các bộ phận được định hướng để in và không cần hỗ trợ (các bộ phận giá đỡ chặn cuối trục X đã được tách ra để hỗ trợ in ấn).

Cảm ơn @Supavitax_238603 vì mô hình CAD chi tiết của EnderXY.

Tôi không biết giấy phép cho mô hình bộ phận in mà tôi đã sửa đổi từ bộ kit, vì vậy tôi sẽ liên kết đến nơi tôi đã mua bộ kit và các mô hình được cung cấp của họ: https://belt3dprinterkit.com/products/enderxy-conversion-kit-for-ender-3-series
