Giá đỡ cho Bộ chuyển đổi Media Ethernet/SFP trong Rack 19" hoặc 10"

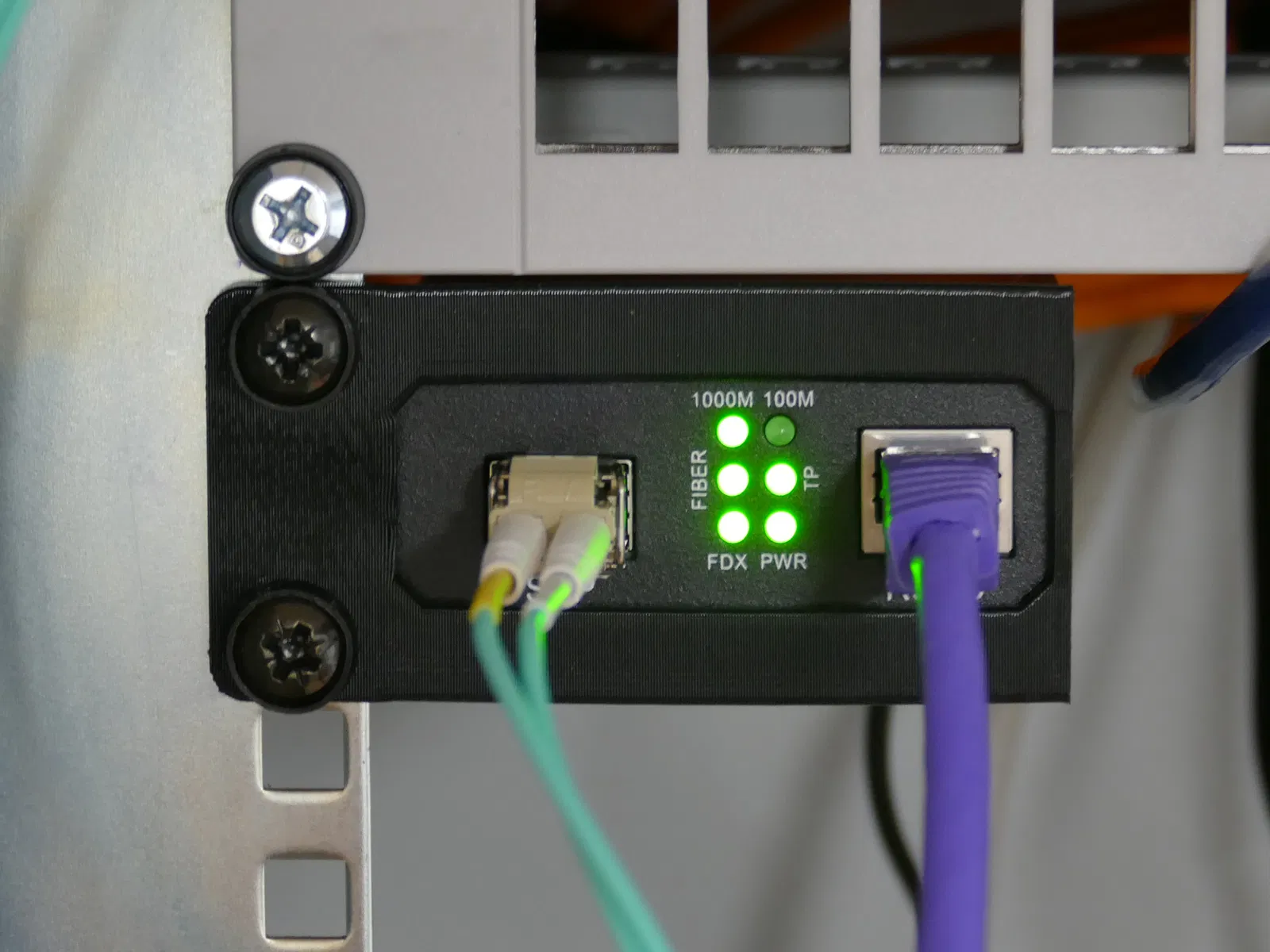

Đây là một cái bracket để gắn bộ chuyển đổi media mạng (network media converter) vào thanh ray trong tủ mạng/rack. Vì chỉ cố định ở một bên nên nó phù hợp với cả rack 19" và 10". Mặt sau có hai lỗ để luồn cáp, cho phép gắn bộ chuyển đổi theo hai hướng khác nhau, do đó có thể gắn bracket ở bất kỳ bên nào của rack.

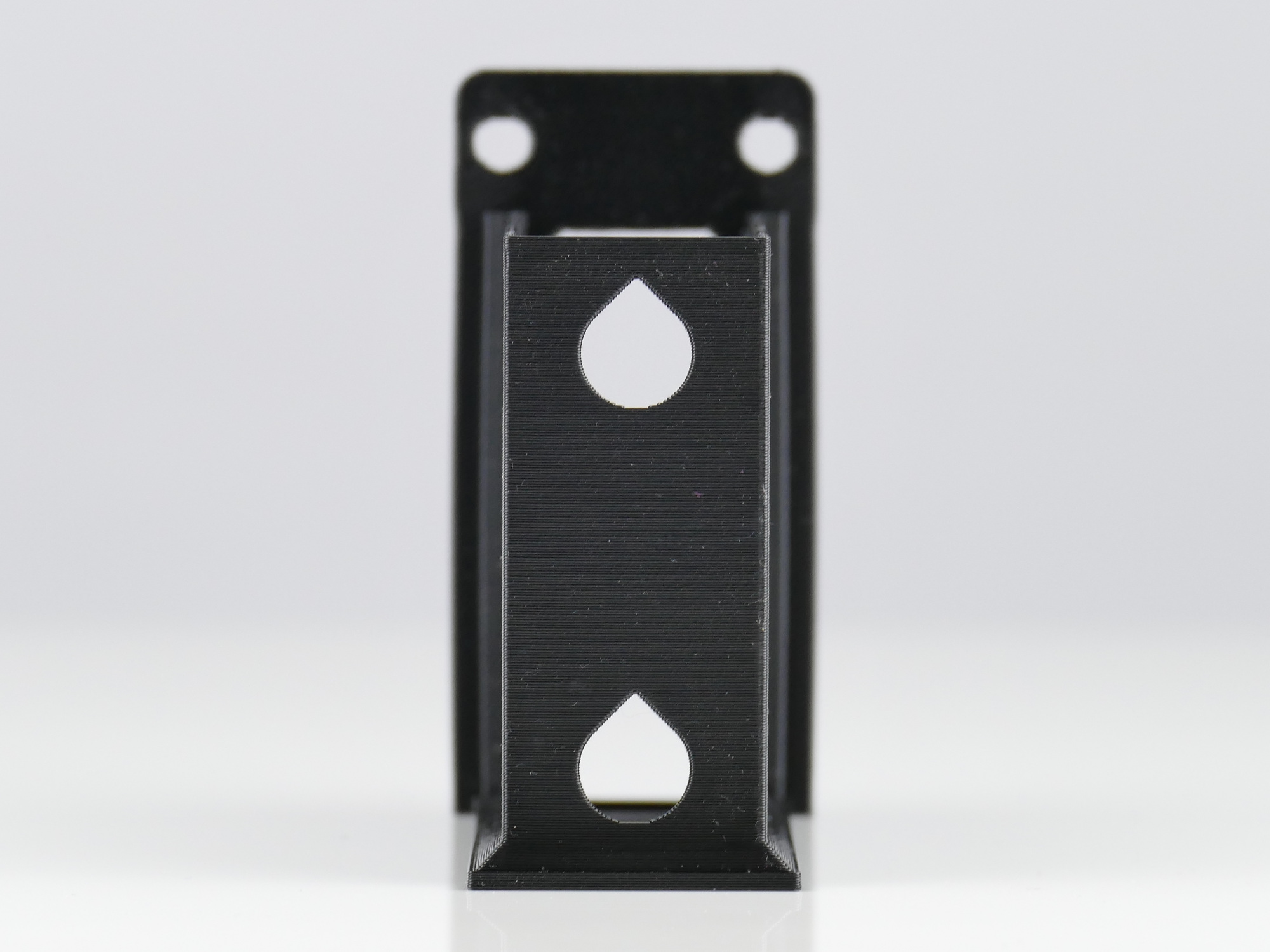

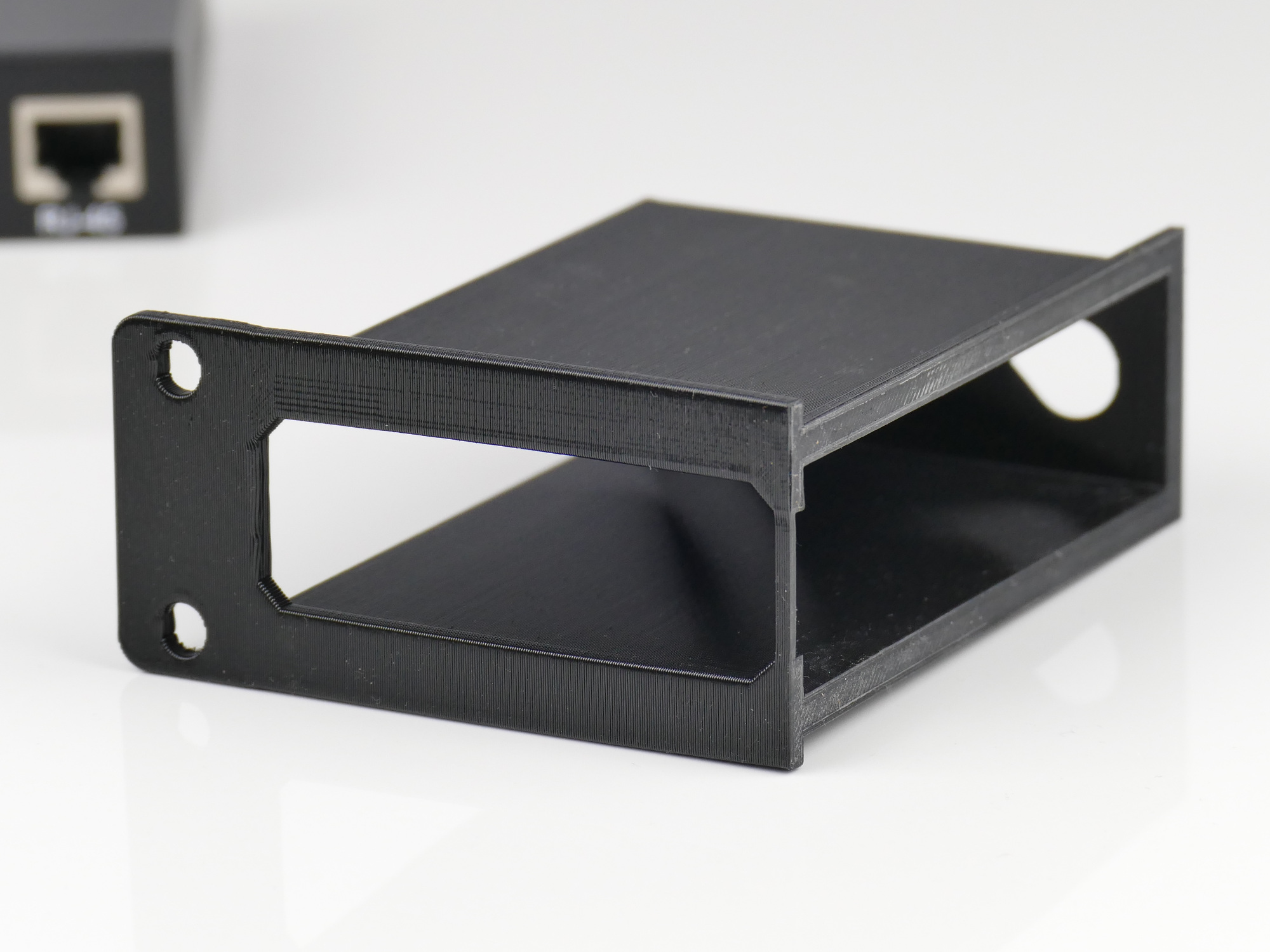

Tôi đã in bằng PETG và vì đang vội nên tôi dùng độ cao lớp (layer height) 0.3 mm. Trong trường hợp này, tôi không dùng vật liệu hỗ trợ (support material) ở bất kỳ đâu - vị trí quan trọng nhất là phần bridge phía trên lỗ khoét ở mặt trước. Các lỗ lớn hơn ở mặt sau cho bộ nguồn được thiết kế để in đẹp với phần nhô ra 45°.

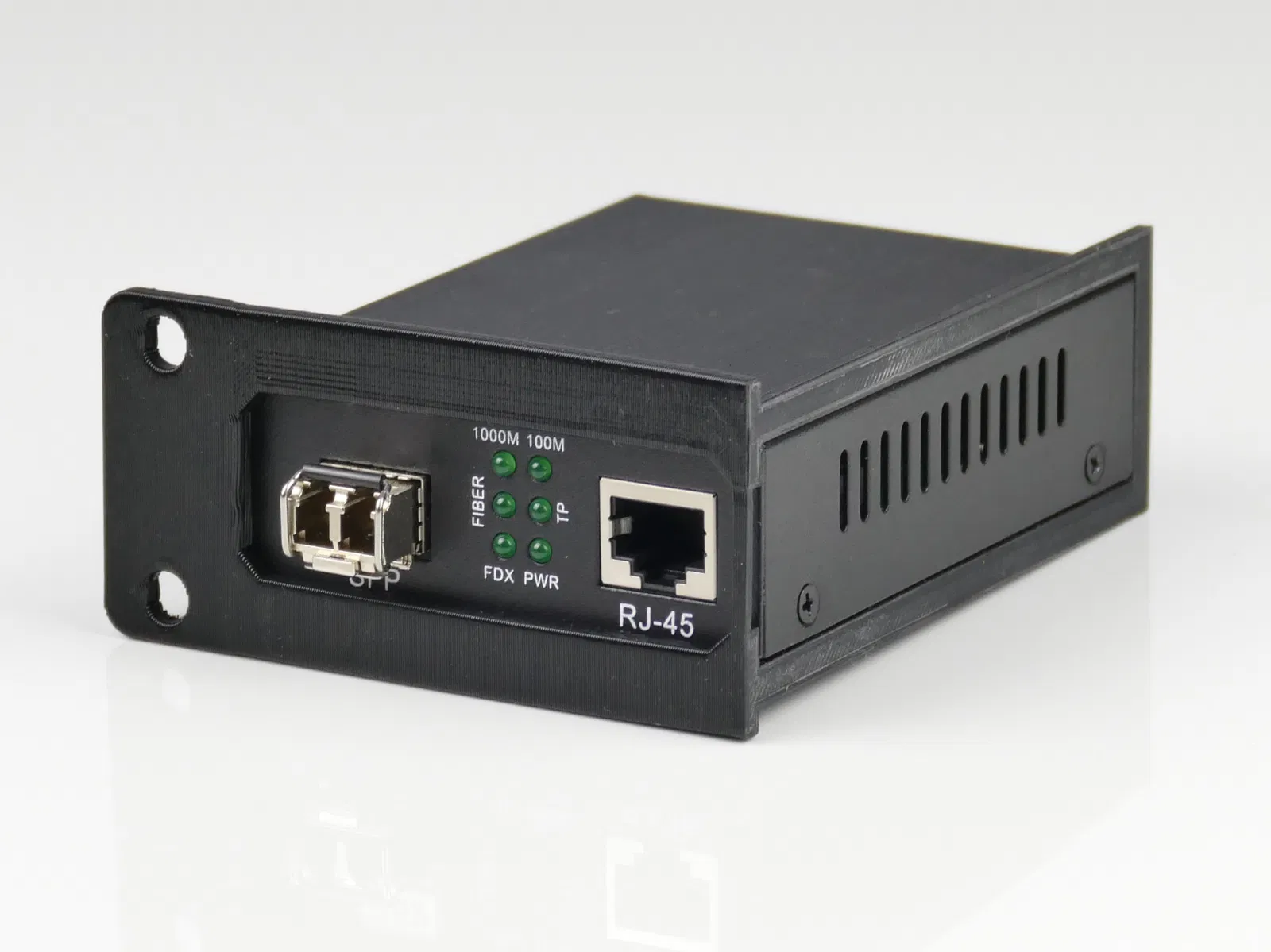

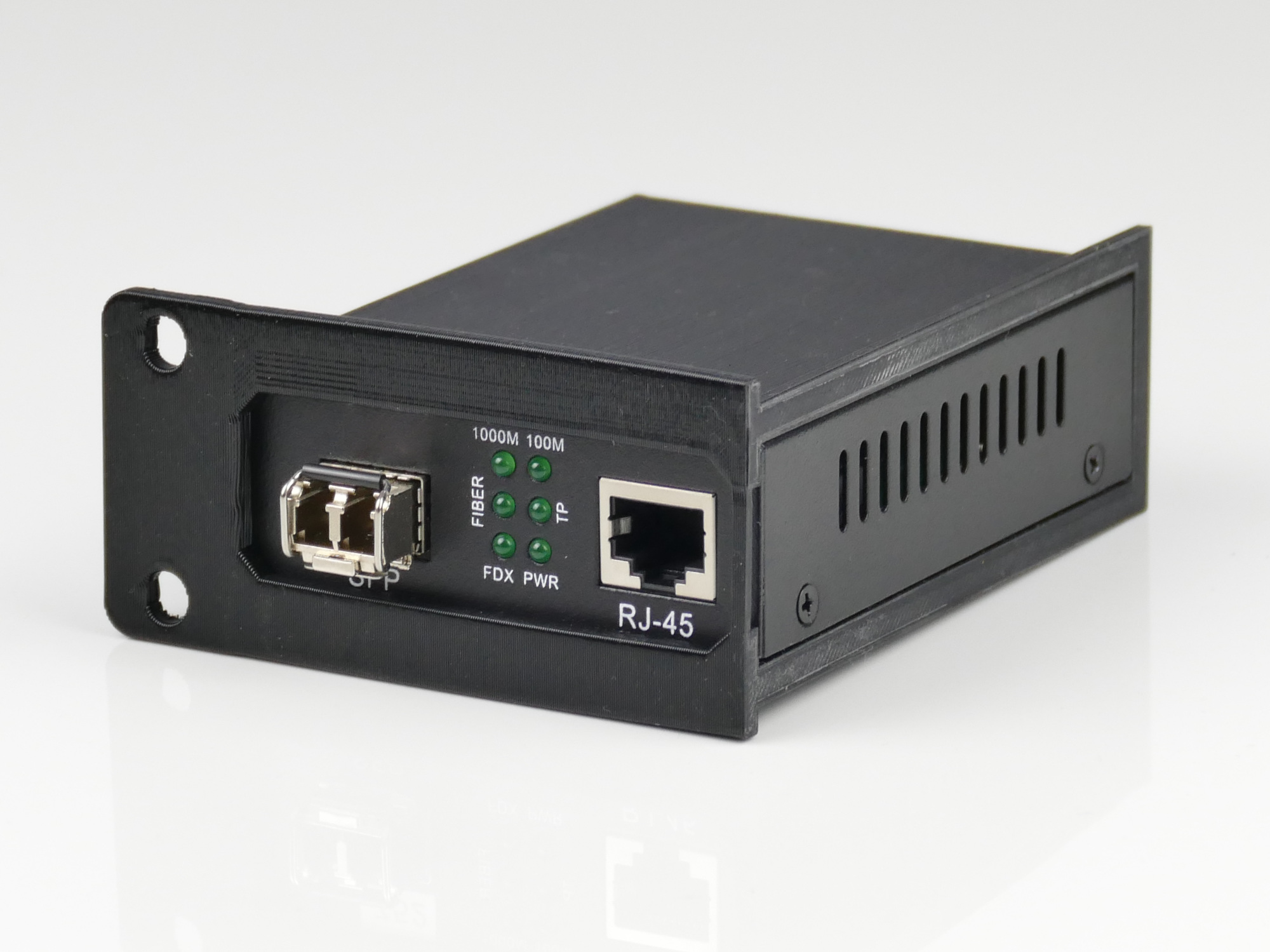

Nó vừa khít với bộ chuyển đổi của tôi, có chiều rộng 72 mm, chiều sâu 95 mm và chiều cao 27 mm.

Vì chỉ cố định ở một bên nên nó không thực sự chắc chắn khi cắm hoặc rút phích cắm, nhưng đó không phải là thứ bạn làm thường xuyên.
