Vỏ và ống cảm biến cho bộ phân tích Trimix

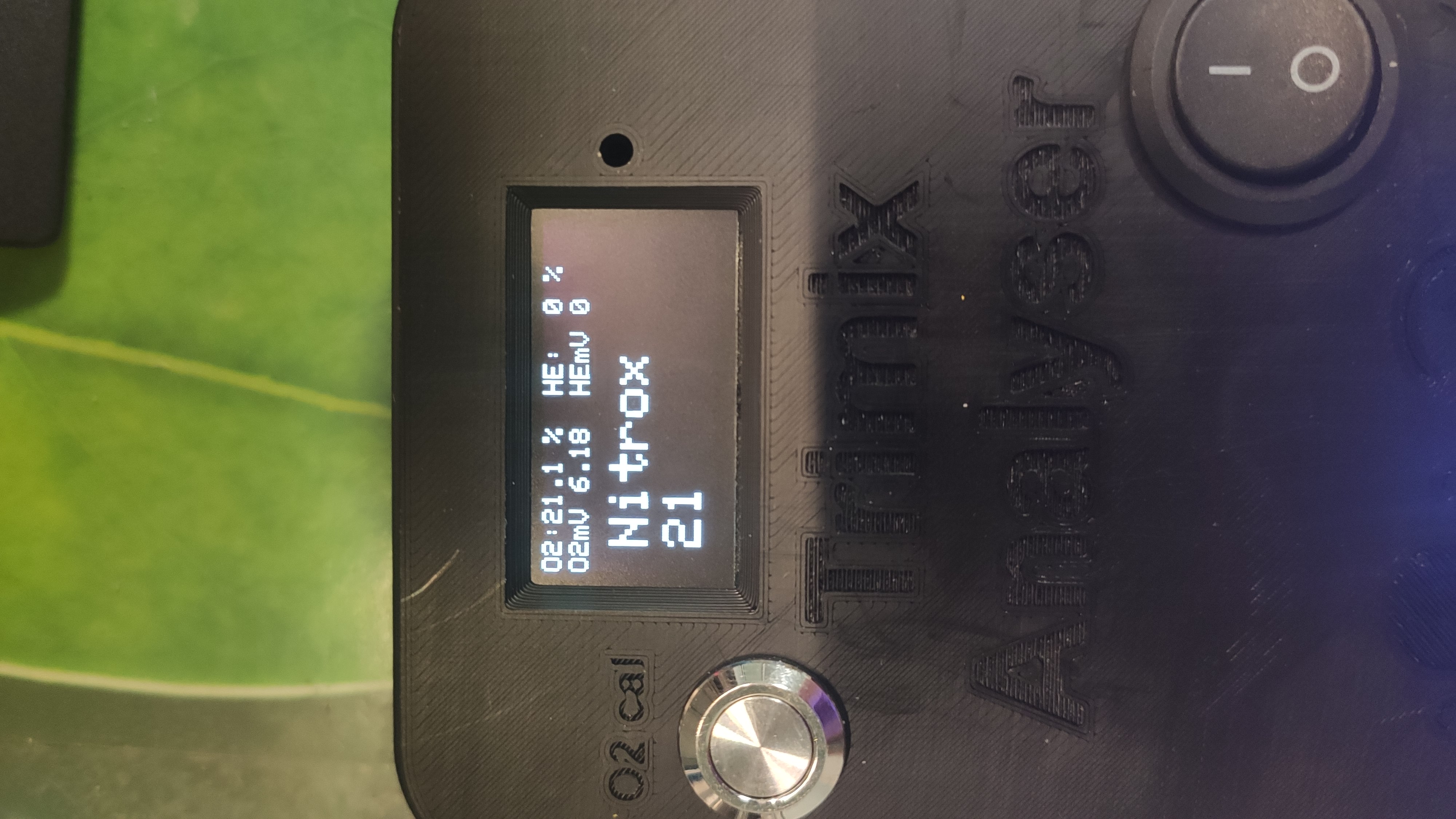

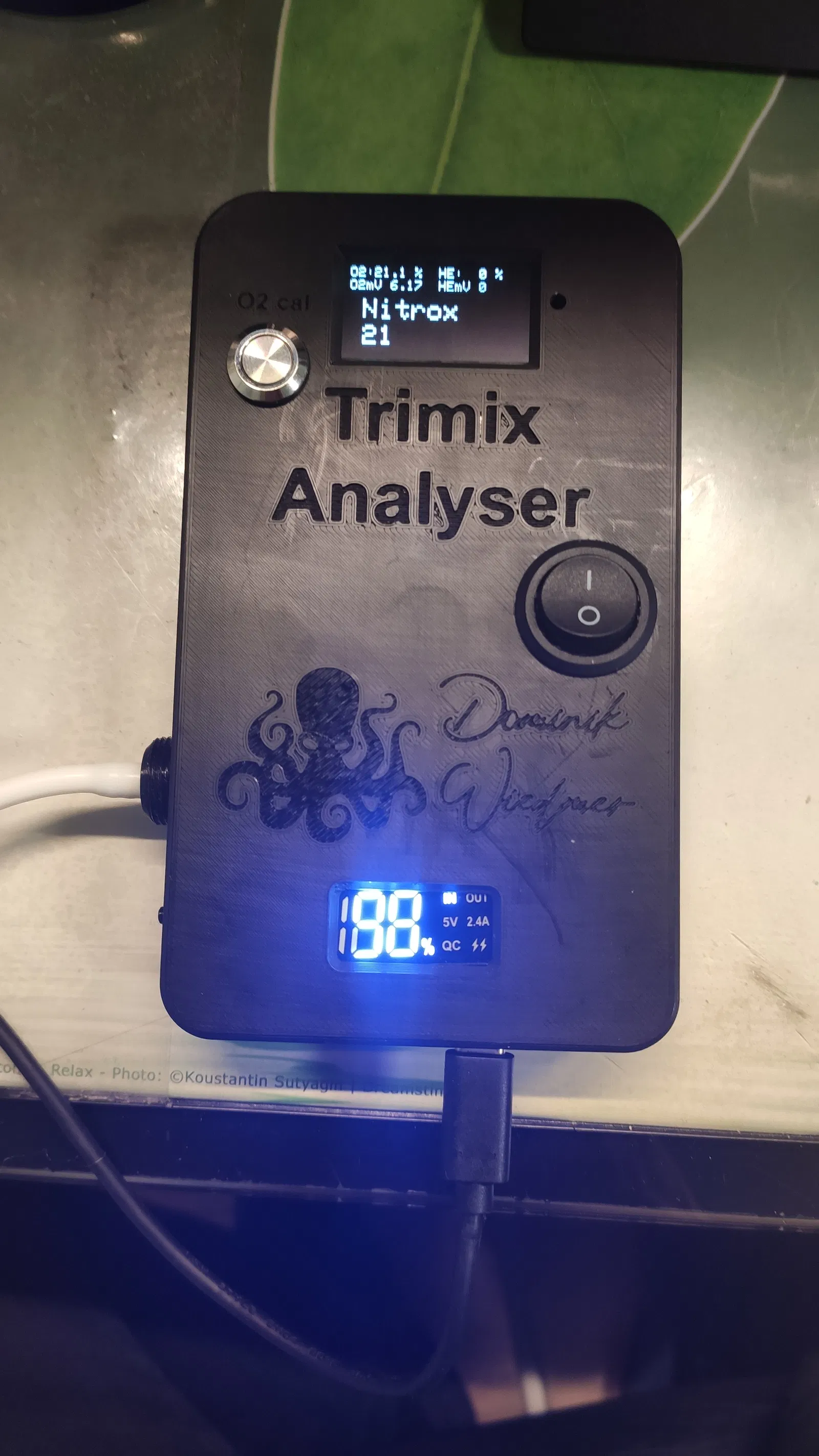

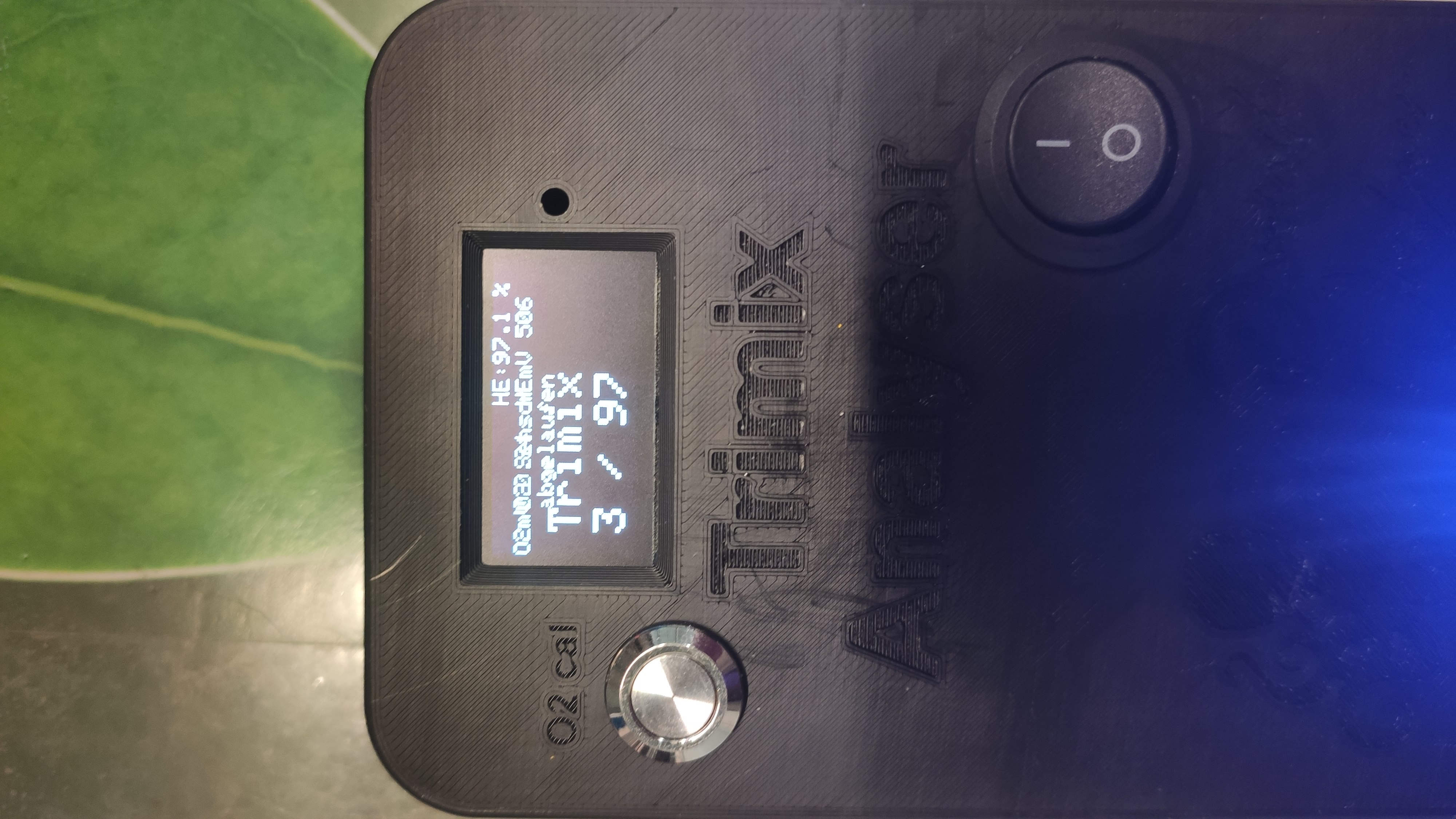

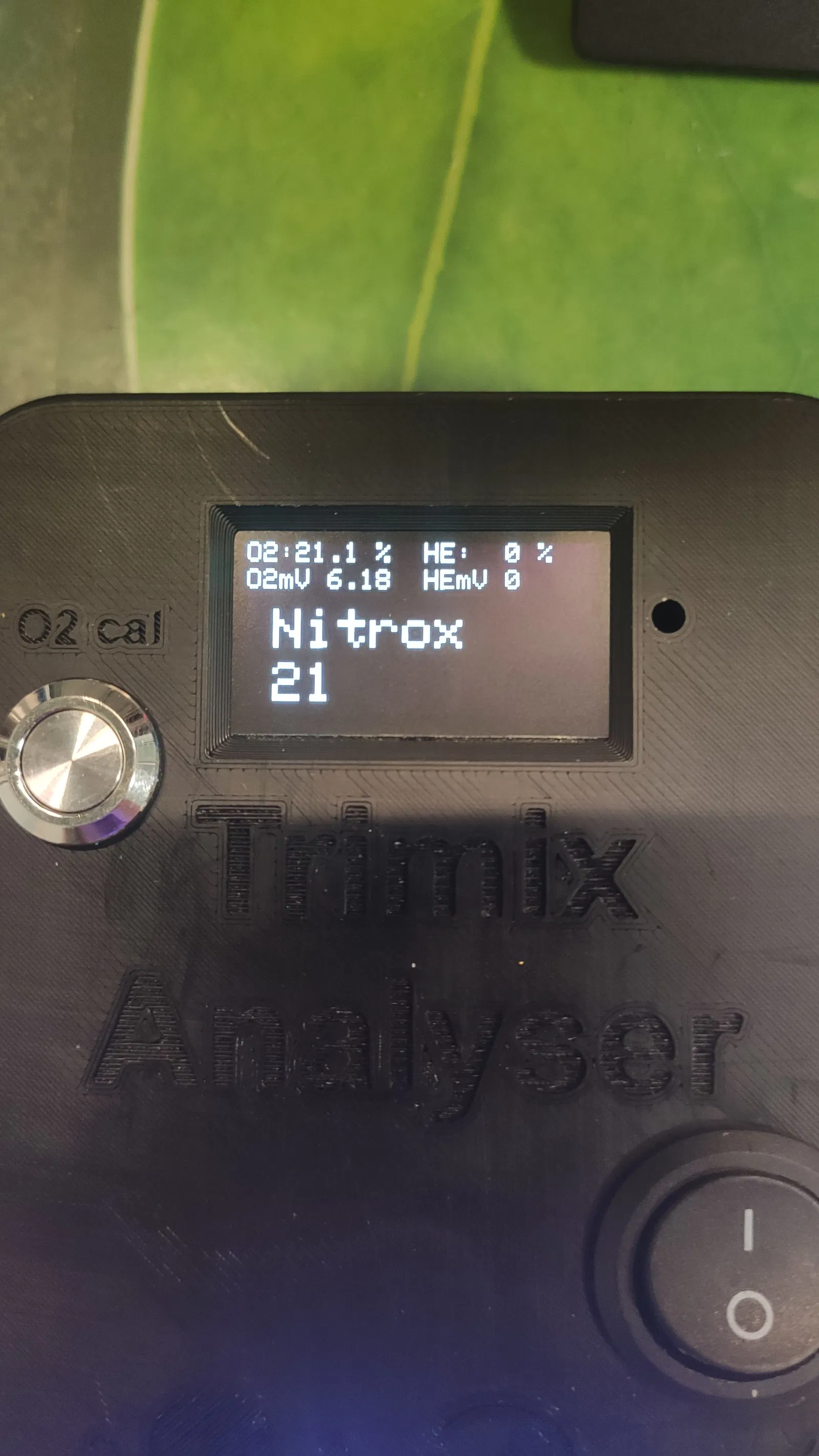

Đây là vỏ và ống cảm biến của tôi để đi kèm với bộ phân tích khí Trimix.

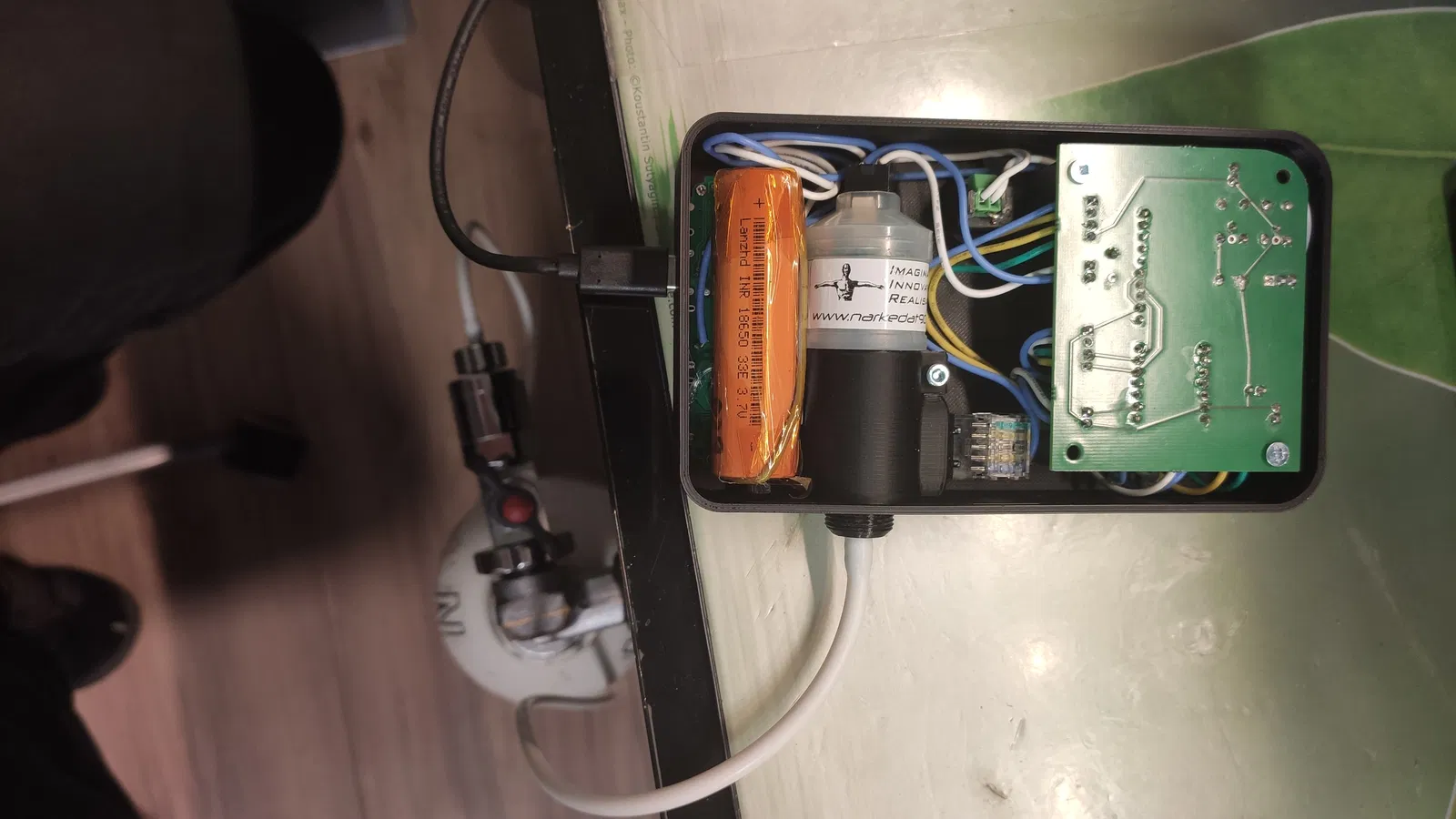

Vỏ được làm nhỏ gọn nhất có thể xung quanh các bộ phận điện tử và linh kiện.

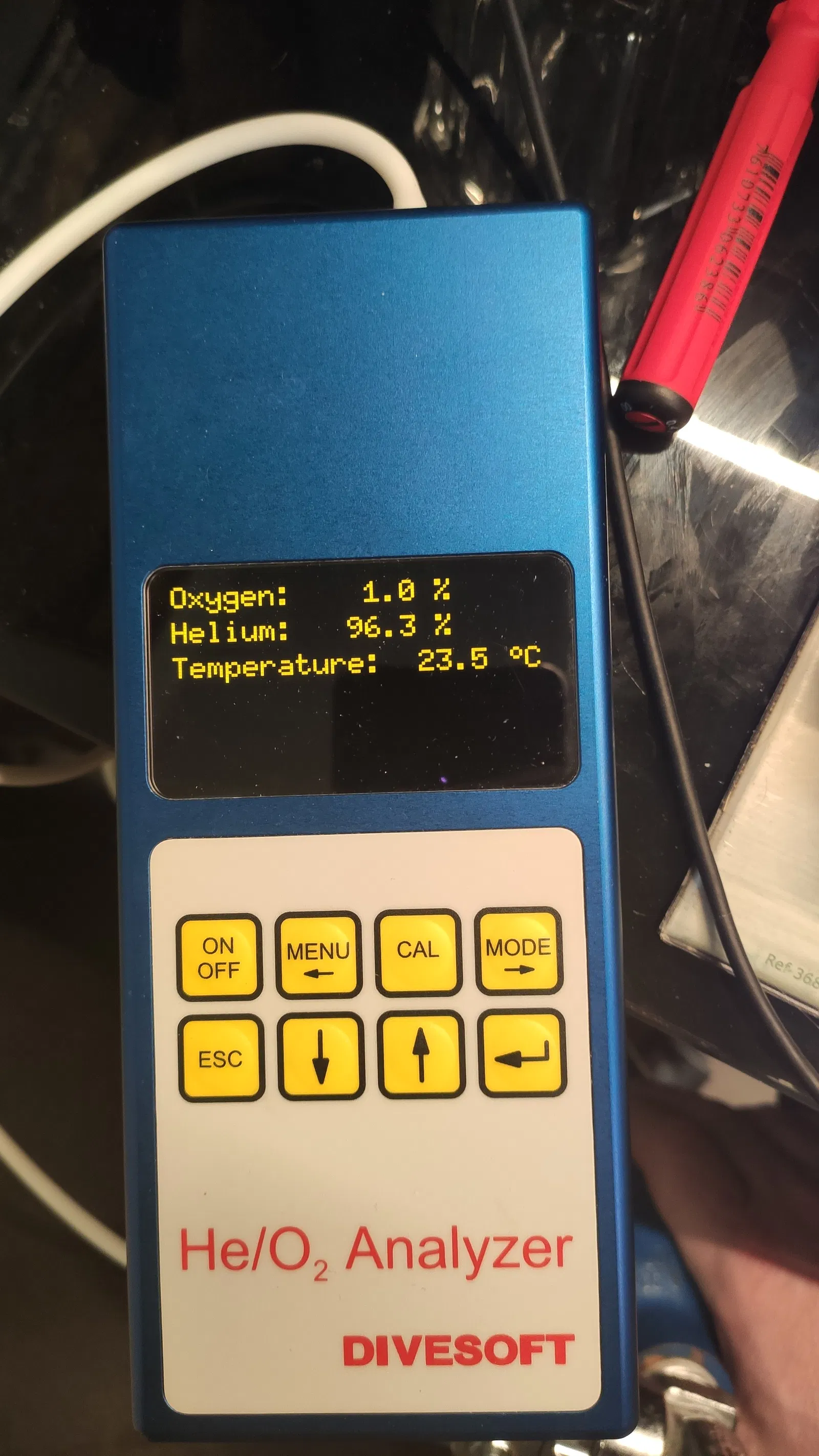

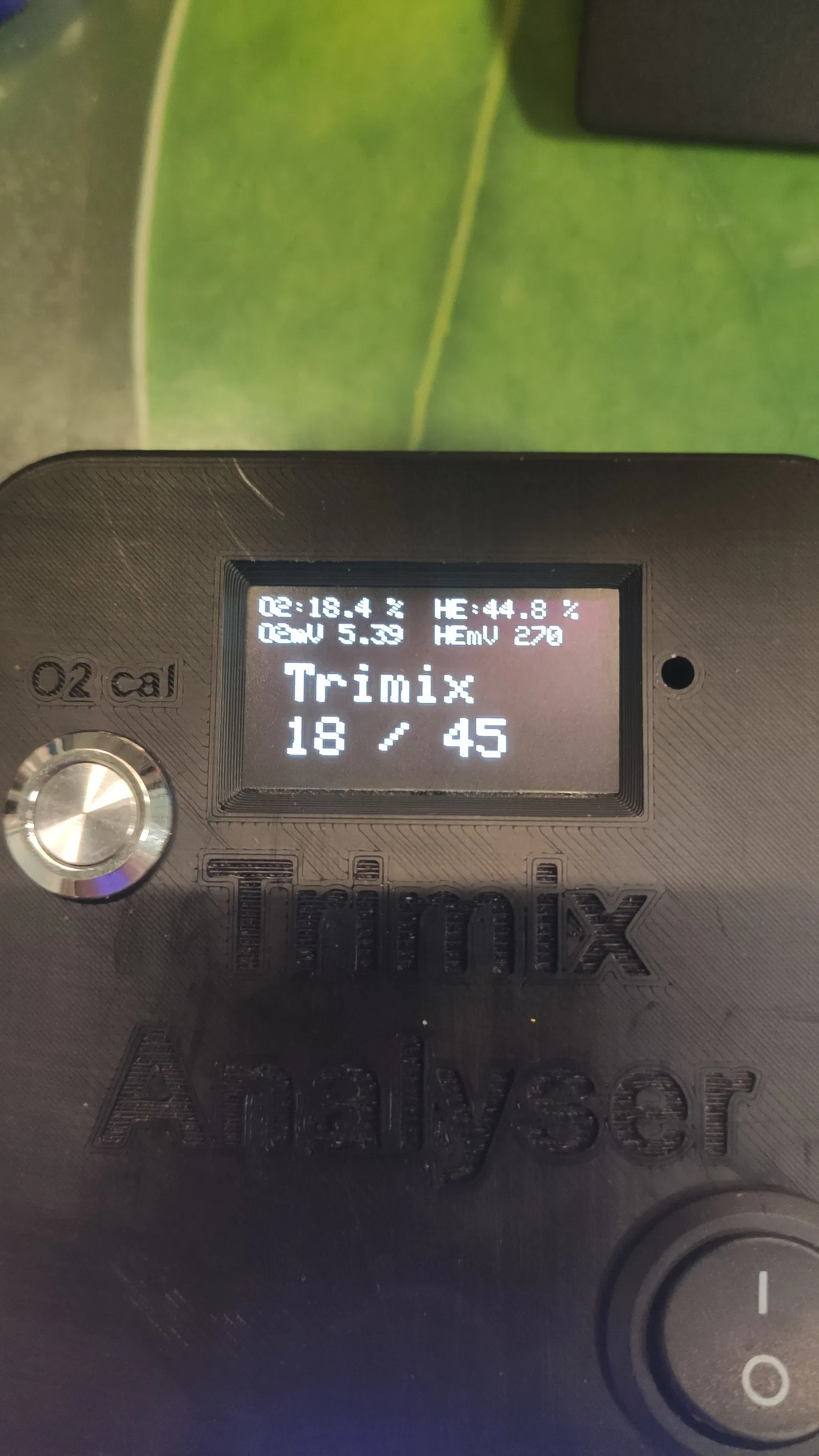

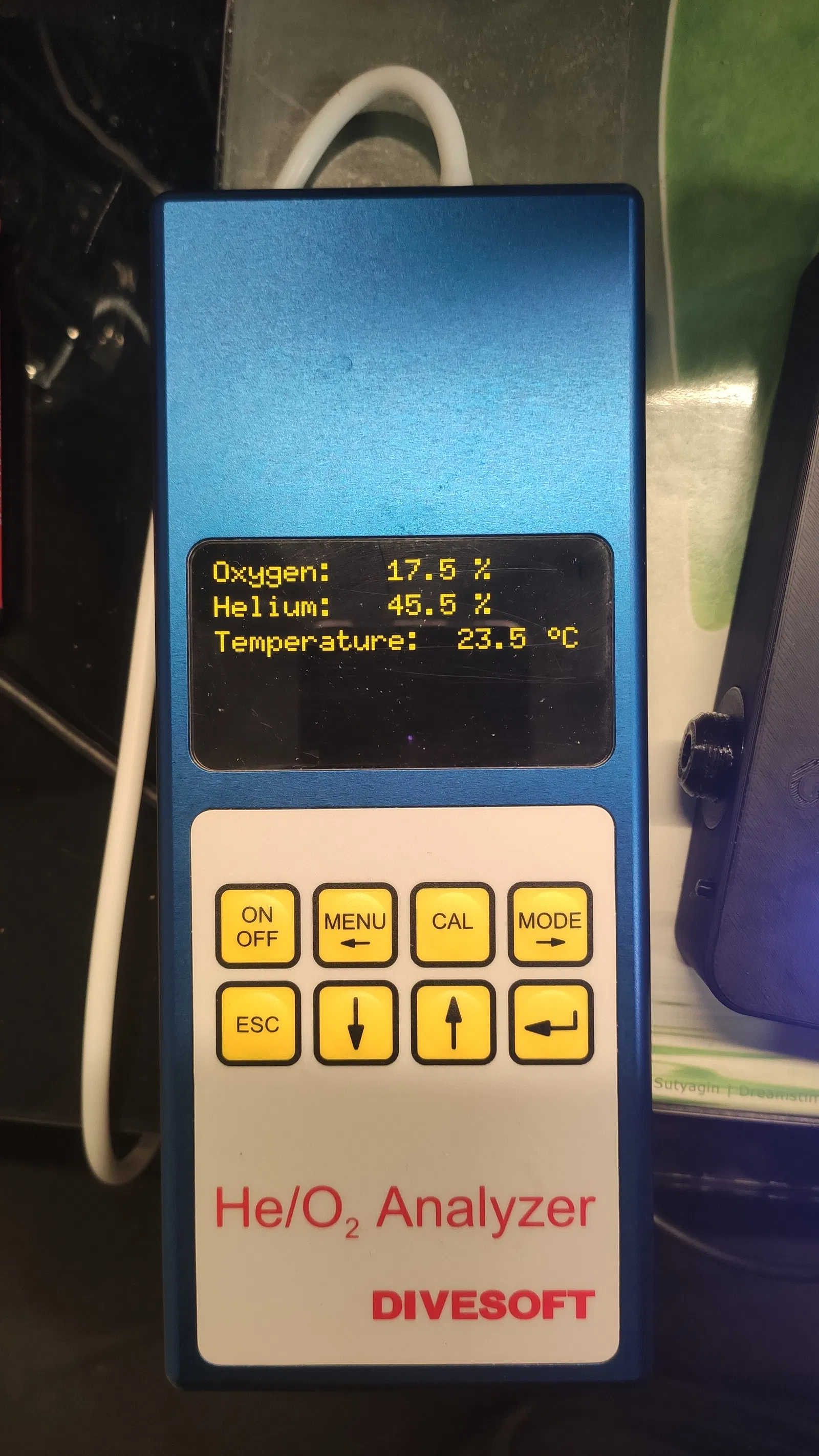

Bộ phân tích hoạt động tốt đáng ngạc nhiên. Sự khác biệt so với bộ phân tích Divesoft sử dụng công nghệ khác nằm trong sai số đo 1%, cả về hàm lượng oxy và heli.

Ưu điểm lớn nhất đối với tôi là bộ phân tích này không nhạy cảm với tiếng ồn (như Divesoft), tôi có thể sử dụng nó ở đầu vào máy nén của mình (được cấp nguồn bởi một máy bơm nhỏ) sau Trimix-Stick của tôi và kiểm tra kỹ lưỡng những gì đi qua máy nén, không phải chỉ dựa vào hai cảm biến oxy của TMX stick.

Danh sách bộ phận:

Vỏ:

• Mặt trước
• Mặt sau
• Nút (để truy cập mô-đun pin, không thực sự cần thiết)
• Ống cảm biến

Điện tử:

(Các liên kết là ví dụ)

• Cảm biến O2 (https://www.aliexpress.com/item/4001251139449.html?spm=a2g0s.8937460.0.0.10c32e0e4awVNS)
• Cảm biến “He” MD62(https://www.aliexpress.com/item/32725880118.html?spm=a2g0o.9042311.0.0.27424c4djdDbgC)
• Vi điều khiển Seeeduino (https://www.aliexpress.com/item/1005001728616918.html?spm=a2g0o.9042311.0.0.27424c4d7wiisY)
• ADC 16bit ADS1115 (https://www.aliexpress.com/item/32850495005.html?spm=a2g0o.9042311.0.0.27424c4dLEGYza)
• Màn hình (https://www.aliexpress.com/item/32844104782.html?spm=a2g0o.9042311.0.0.27424c4dkFcJHs)
• Bo mạch sạc LiPo (https://www.aliexpress.com/item/1005002265364454.html?spm=a2g0o.9042311.0.0.27424c4dCHGMHp)
• Bộ điều chỉnh điện áp LM317
• Điện trở
• Biến trở 1kOhm

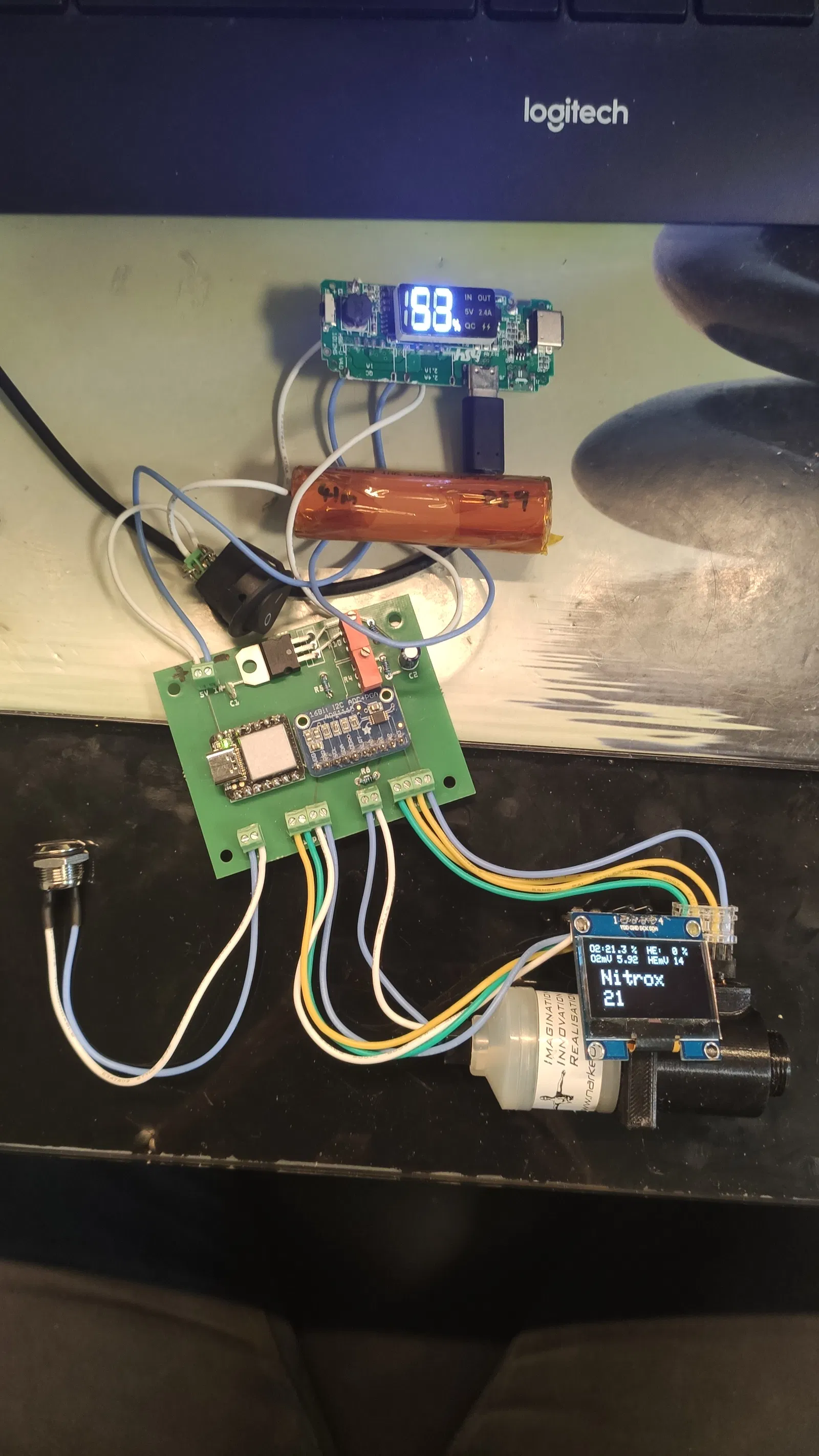

Bo mạch đã được làm bằng Fritzing.

Ý tưởng và mã Arduino phần lớn dựa trên hai dự án này (đã điều chỉnh cho phù hợp với các bộ phận và sở thích của tôi):

https://github.com/captainigloo/Trimix-analyzer

https://www.godive-brandenburg.de/downloadse2467a8c
