Kết thúc 5 S1 Klipperscreen Nội tâm

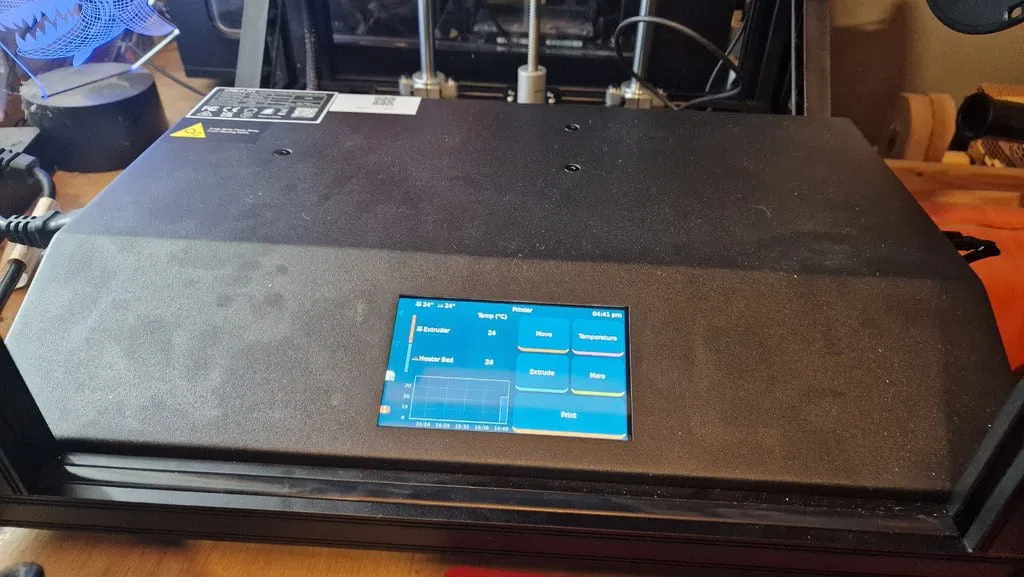

Điều này gắn một màn hình LCD DSI 4,3 inch với Raspberry PI3B+ bên trong Ender 5S1 trong vị trí gắn màn hình ban đầu. Nó cũng hoàn toàn có khả năng hoạt động với PI4, nhưng tôi chưa kiểm tra.

Khi Klipper được cài đặt trên máy in này, màn hình cảm ứng cũ sẽ bị tắt. Điều này đặt tất cả thông tin của bạn trở lại hiển thị gọn gàng hơn bao giờ hết. Không có dấu ngoặc bên ngoài hoặc cáp ngoại trừ dữ liệu USB cho ổ cắm bên.

Cài đặt in

Thương hiệu máy in:

CREALITY

Máy in:

Ender 5

bè:

Không

Hỗ trợ:

Có

Độ phân giải:

0,2mm

in bài

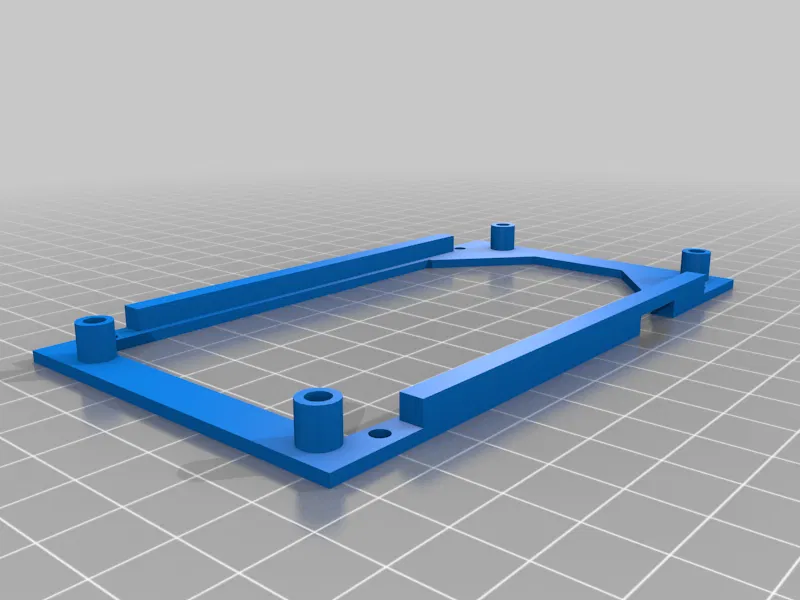

Cách lắp phần này bên trong máy in

Tài liệu hỗ trợ duy nhất sẽ là xung quanh đầu vào USB, trong đó khung phải cho phép chỗ cho phích cắm USB chunky.

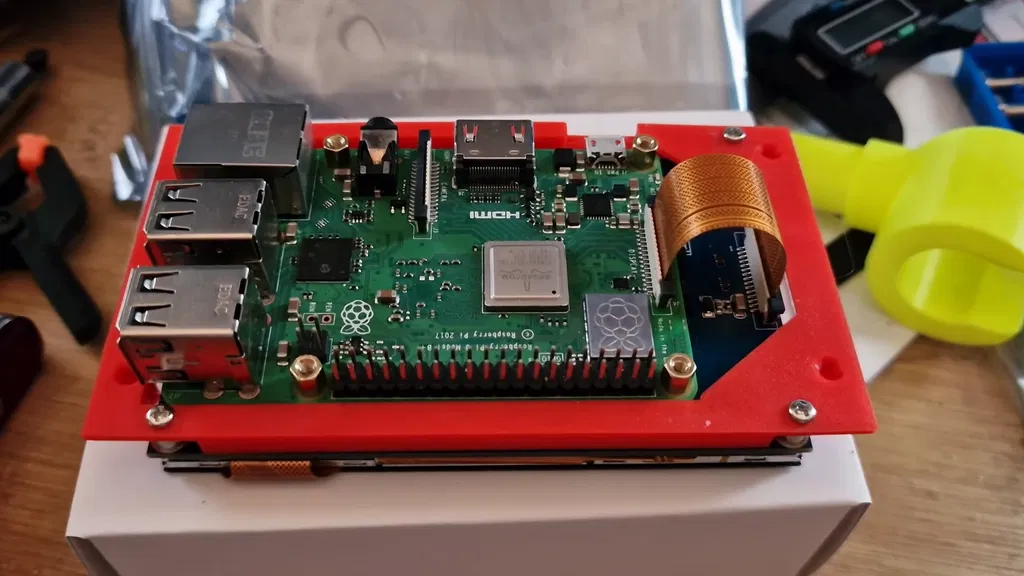

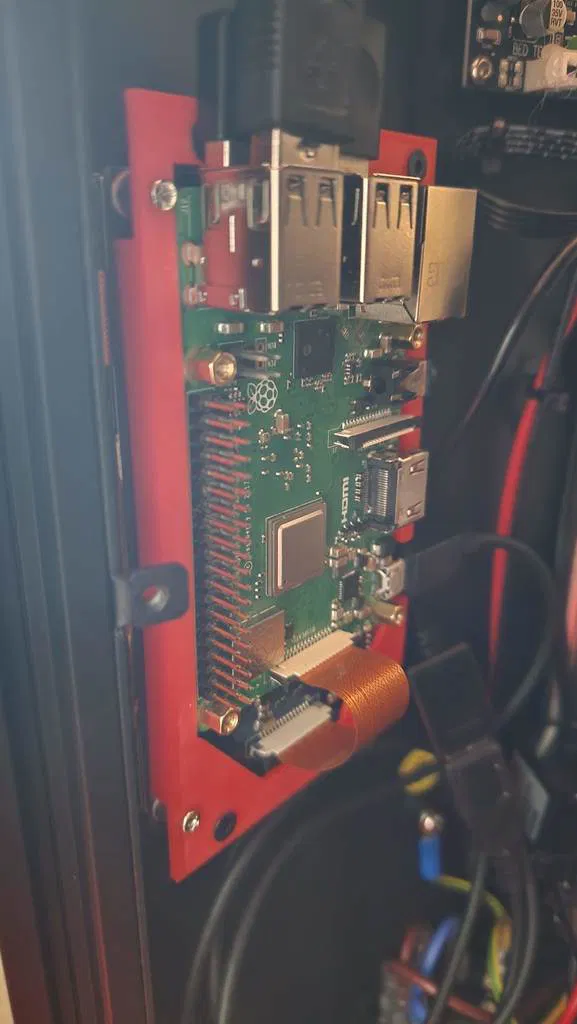

Bạn sẽ cần bốn ốc vít M3x12 để gắn giá đỡ này vào Ender 5S1 của bạn ở vị trí màn hình ban đầu. Bạn cũng sẽ cần các ốc vít M2.5 để gắn màn hình vào giá đỡ và PI vào màn hình, nhưng chúng thường đi kèm với màn hình.

Cách tôi thiết kế điều này

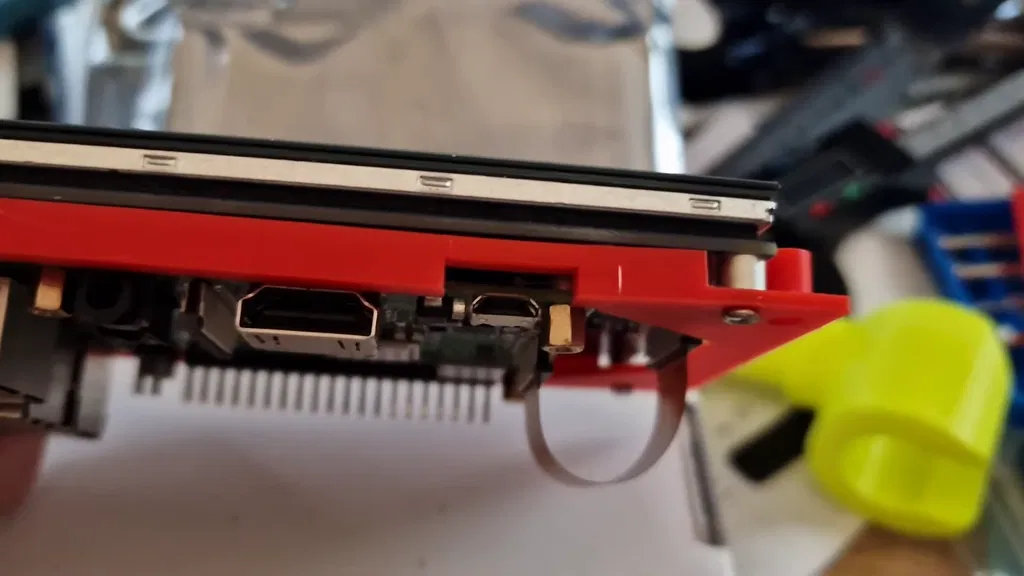

Waveshare có mô hình CAD 3D của màn hình này (SKU: 16239, Số phần: 4.3inch DSI LCD). Tôi đã in một mô hình của màn hình trước khi nó đến, để đảm bảo rằng nó sẽ phù hợp với khẩu độ màn hình của máy in với PI được đính kèm. Có rất ít giải phóng mặt bằng.

Màn hình quá lớn, vì vậy ngay cả khi được trang bị gần với giá treo màn hình càng tốt, tất cả đều hơi quá xa. Điều này chỉ làm cho một số biểu tượng nhỏ hơn trong Klipperscreen khó nhấn hơn, nhưng không phải là không thể.
