Giá đỡ GPS/Điện thoại CD Player Khóa được với Đế Bi 17mm

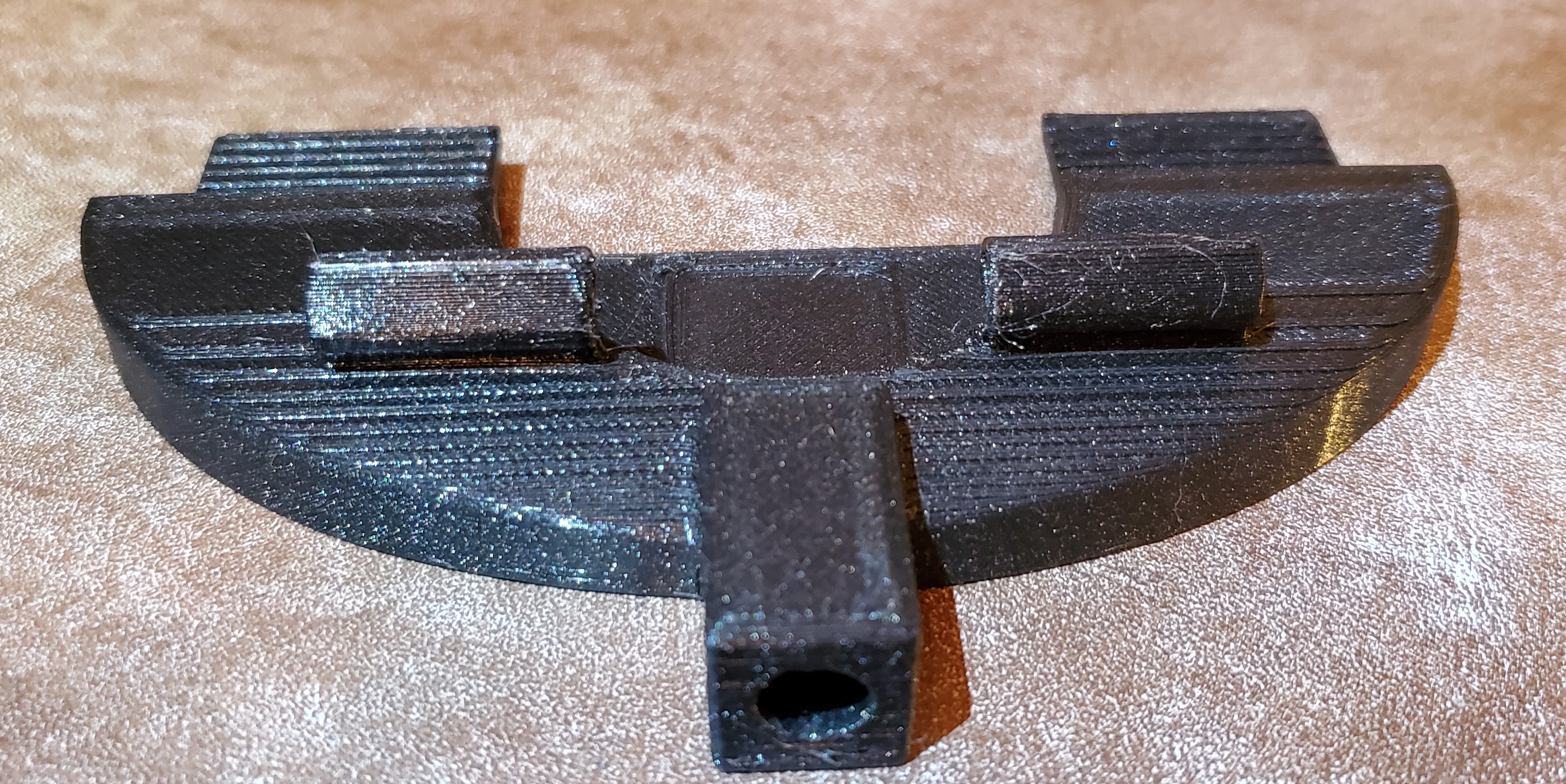

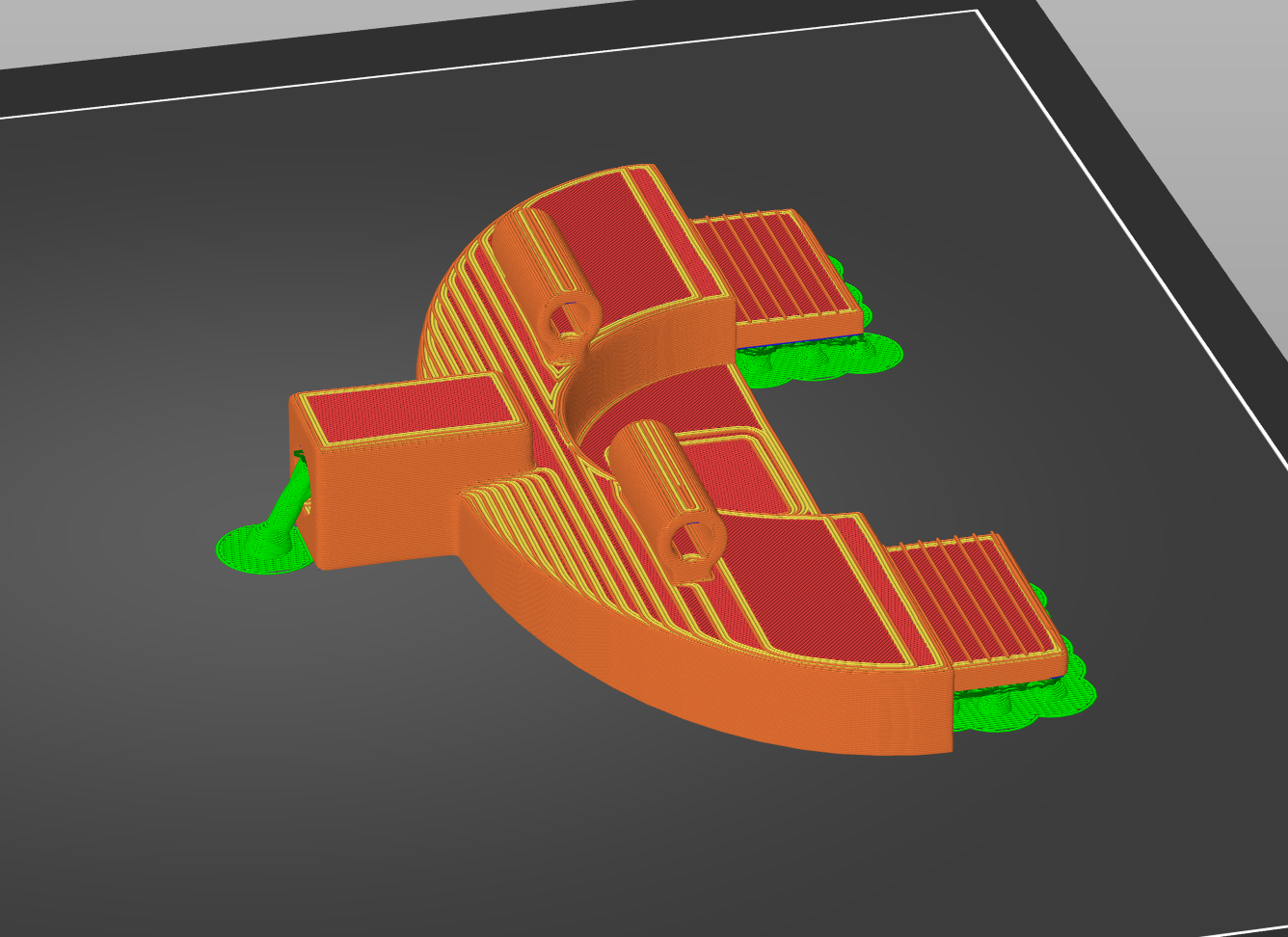

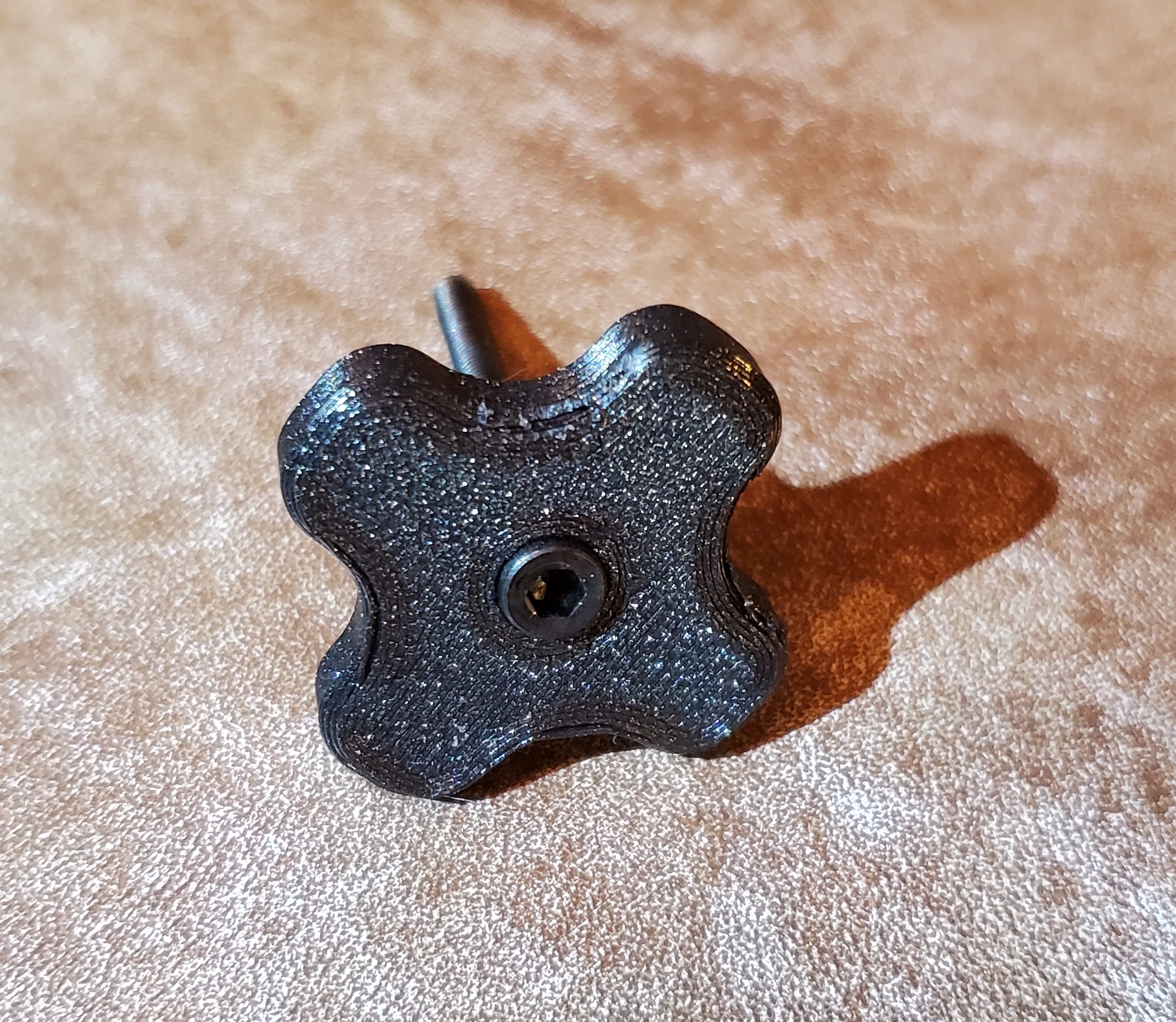

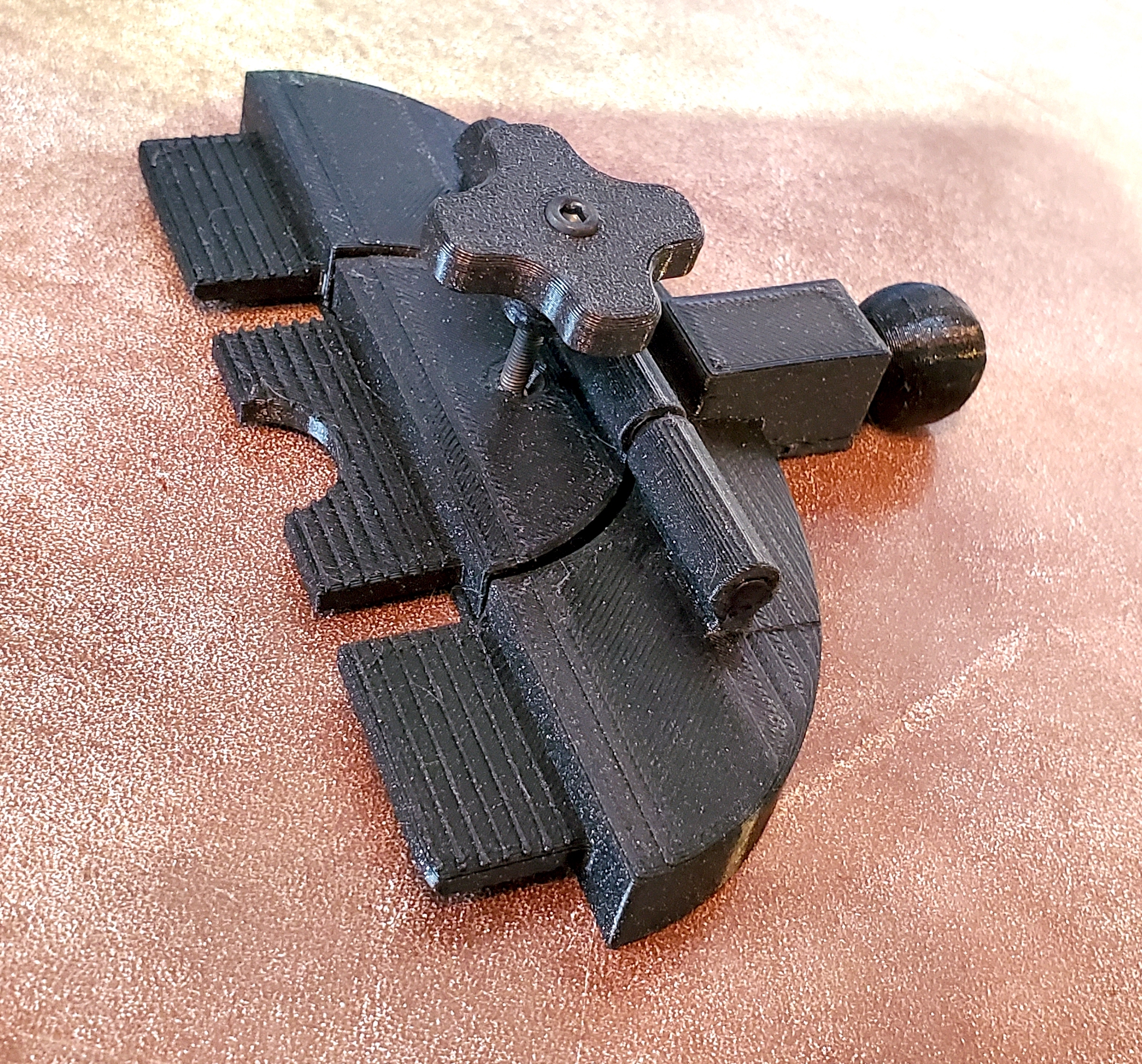

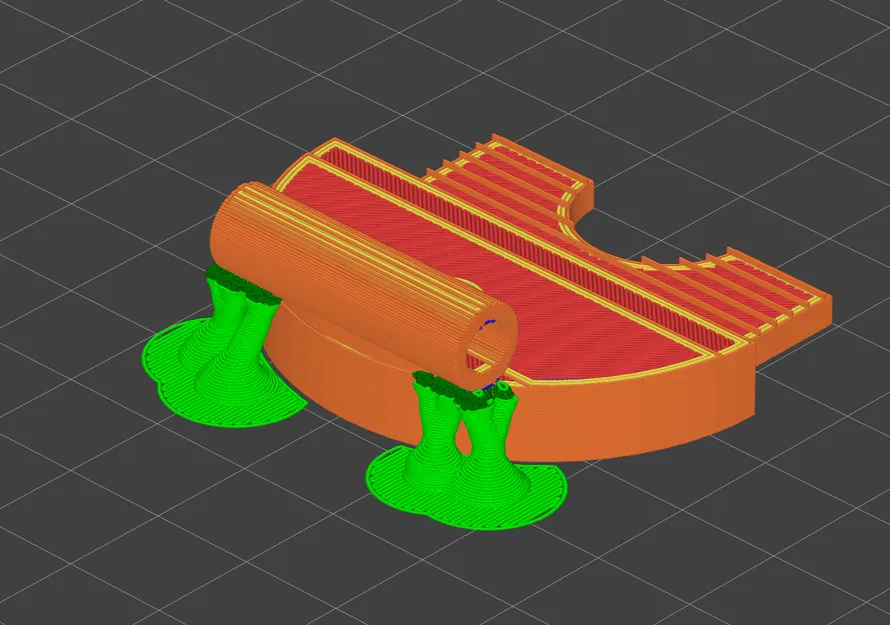

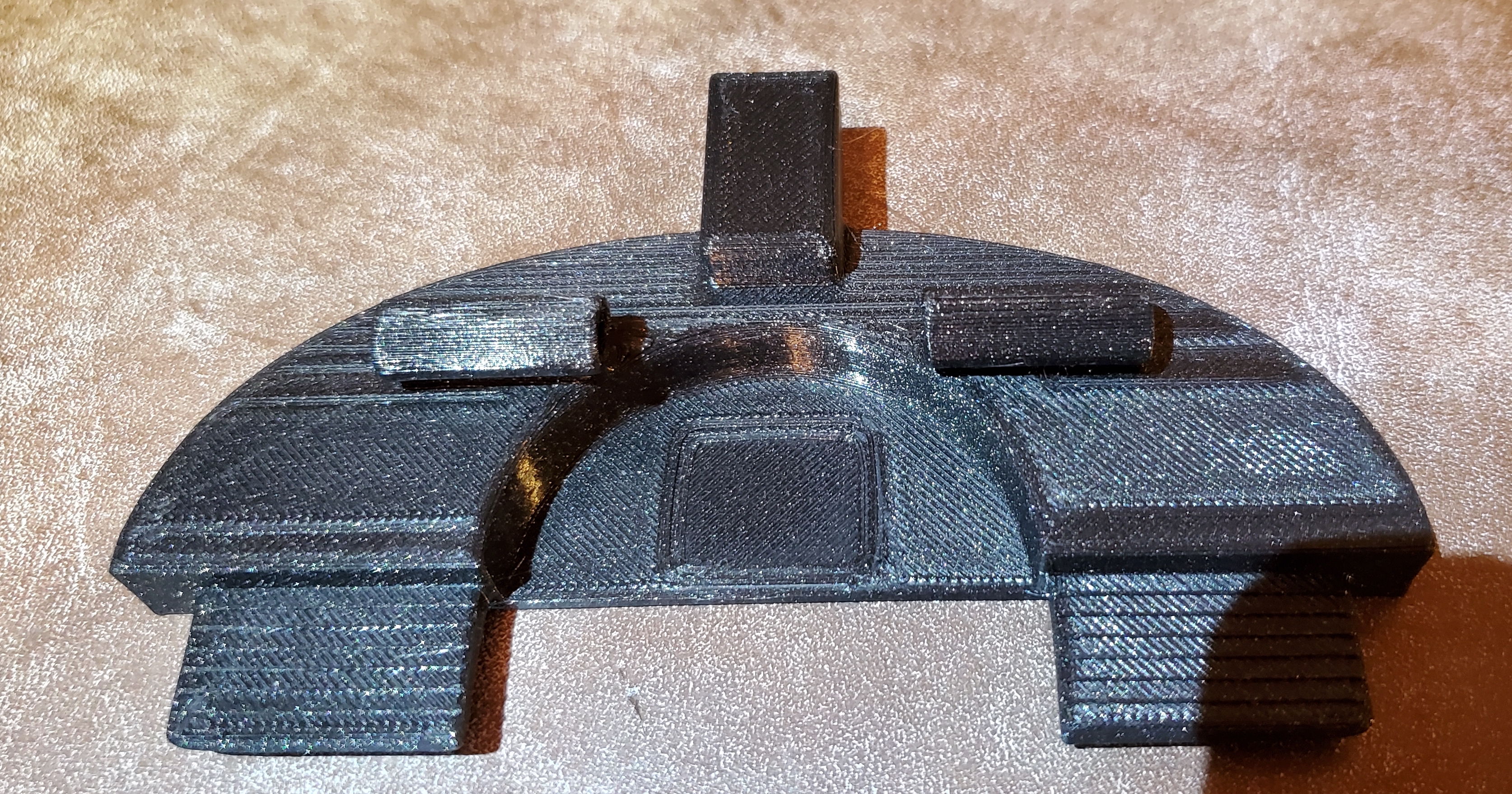

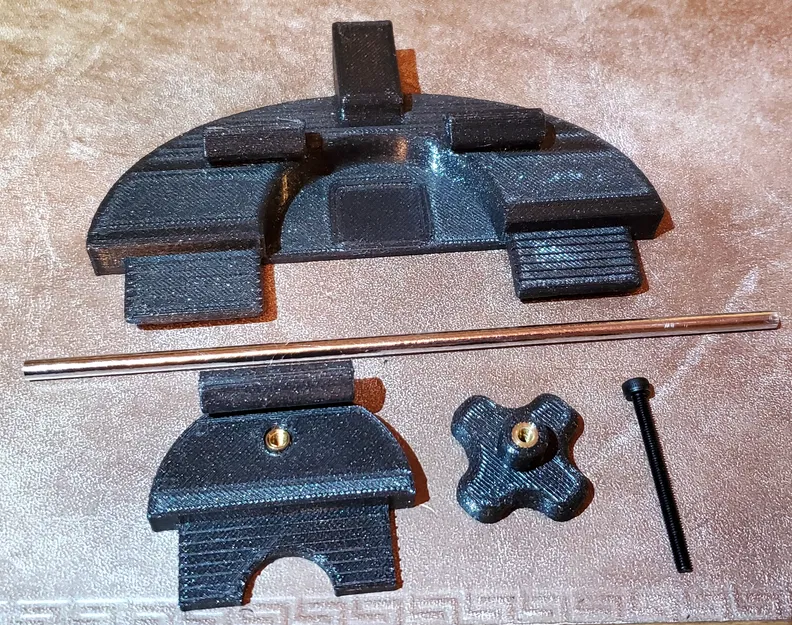

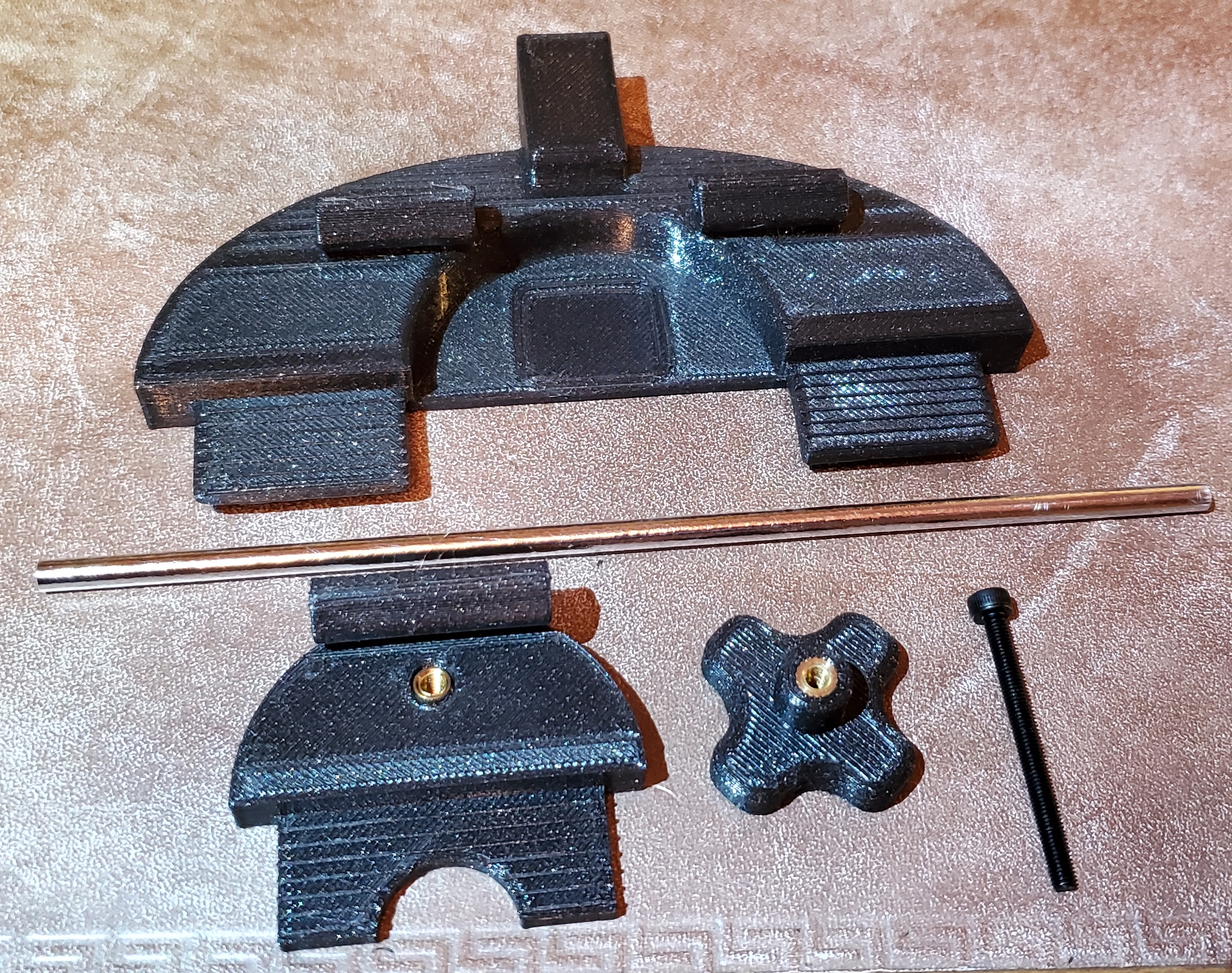

Giá đỡ GPS/điện thoại này trượt vào khe CD player và khóa lại. Nên hoạt động với mọi đế bi 17mm như Garmin, v.v. Nên dùng PETG, đặc biệt nếu bạn sống ở nơi nóng. Không nên in tất cả các bộ phận cùng lúc vì PETG rất dễ bị tơ. Mẹo in: 1. Các bộ phận hình quả bi sẽ cần đế in (brim) đáng kể. 2. Bộ phận Lớn cần một ít hỗ trợ; tôi đã đính kèm các tệp 3mf mà tôi đã sử dụng cho tất cả chúng, và nếu bạn sử dụng PrusaSlicer, các hỗ trợ đã được bao gồm. 3. Tôi cũng đã dùng hỗ trợ cho bộ phận Nhỏ nhưng bạn có thể không cần. 4. Bộ phận Lớn và bộ phận Nhỏ được in ở độ cao lớp .2 và .2 & 15% độ đặc infill hình khối hỗ trợ (Support Cubic) với 3 lớp chu vi. 5. Các bộ phận hình quả bi cũng ở .2 và có 5 lớp chu vi và 15% độ đặc infill hình tam giác (Triangles). 6. In lớp chu vi ngoài trước. Bốn bộ phận cần in: 1. Bộ phận Nhỏ: đây là bộ phận chèn sẽ di chuyển khi bạn vặn ốc để khóa giá đỡ. 2. Bộ phận Lớn: Bộ phận lớn của giá đỡ với phần đế bi. 3. Núm vặn (Knob): một núm vặn giữ một con ốc lục giác đầu chìm M3 - loại có đầu tròn. 4. Quả bi (Ball): chọn loại có thân ngắn hoặc thân dài. Những thứ khác bạn sẽ cần: 1. Một (1) con ốc đầu chìm lục giác M3x35. M3x25 có thể cũng dùng được. 2. Hai (2) ốc ép nhiệt M3x6.5. Hoặc bạn có thể dùng M3x8.5 cho bộ phận Nhỏ, nó sẽ vừa. 3. Một (1) thanh cứng đường kính 4mm để làm chốt bản lề (còn gọi là Thanh bản lề). Tôi đã dùng "Que làm bánh" (Treat Sticks) hay còn gọi là Que kẹo mút. Bất cứ thứ gì bạn chọn nên đủ cứng và chắc để không bị cong khi sử dụng, nhưng có thể cắt được để bạn điều chỉnh cho vừa với giá đỡ. Bạn cũng có thể thử in một thanh 4mm. 4. Keo siêu dính Hướng dẫn: In tất cả các bộ phận. * Đặt một ốc ép nhiệt vào mặt dưới của Núm vặn.

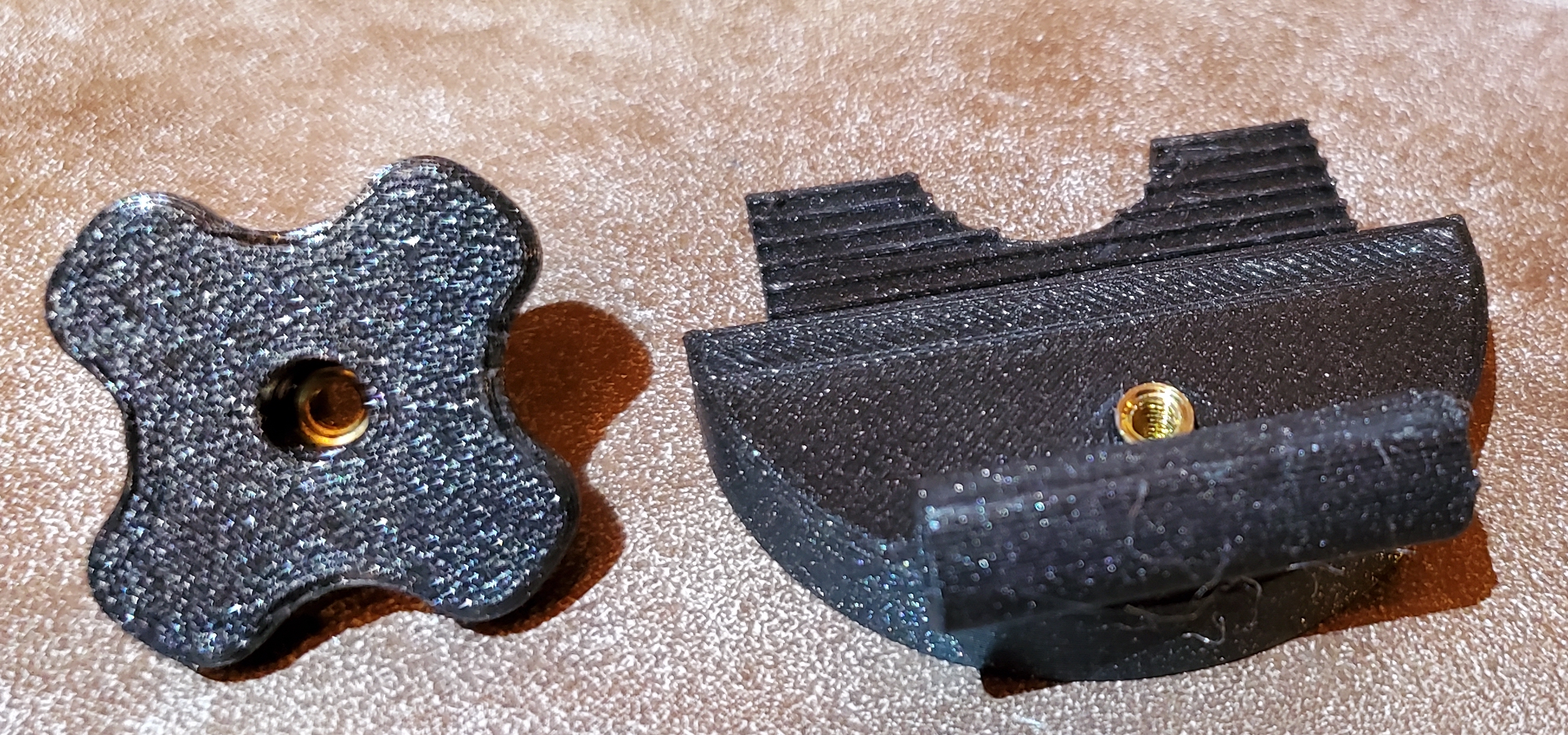

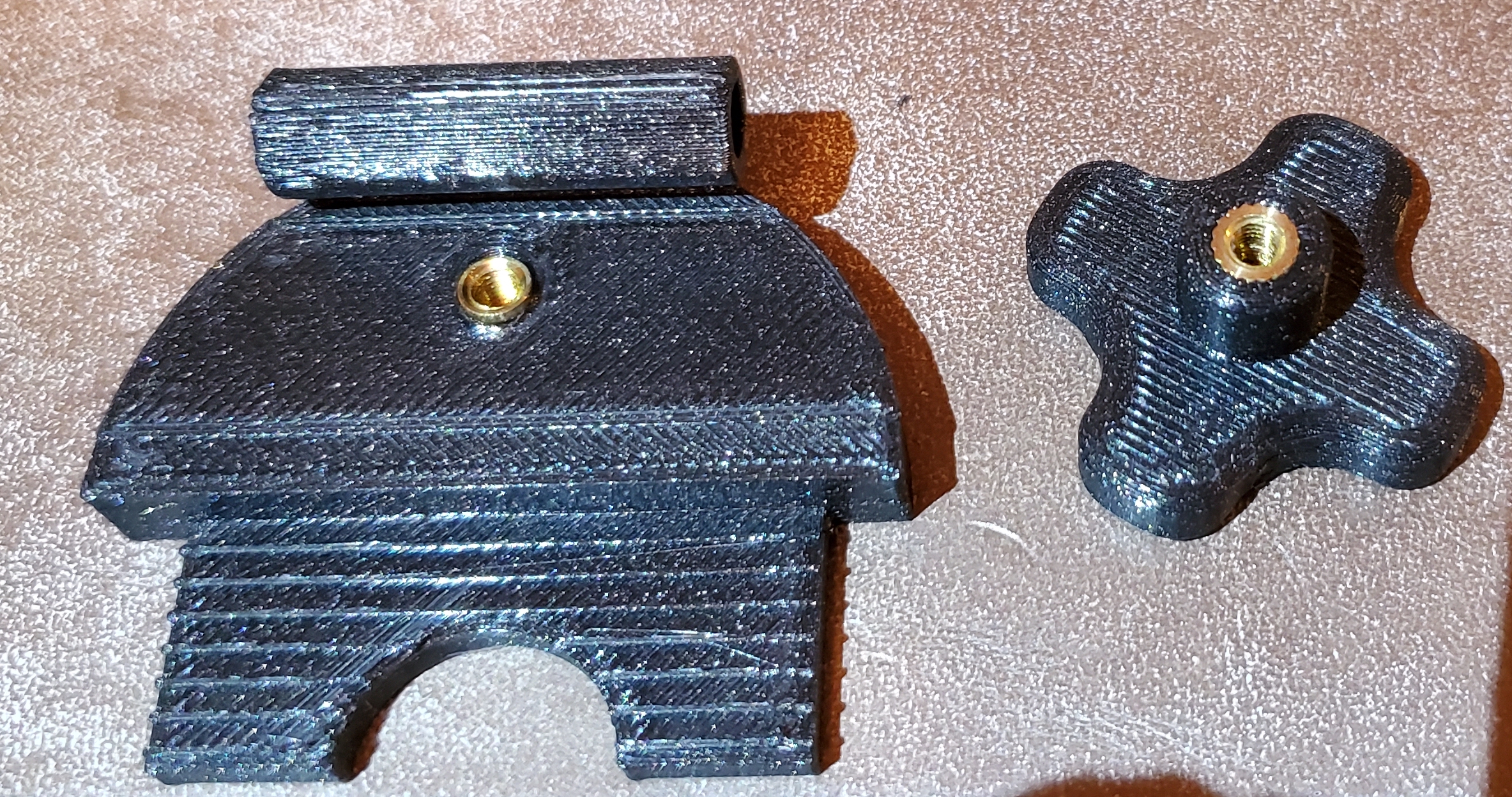

• Đặt một ốc ép nhiệt vào lỗ xiên trên Bộ phận Nhỏ.

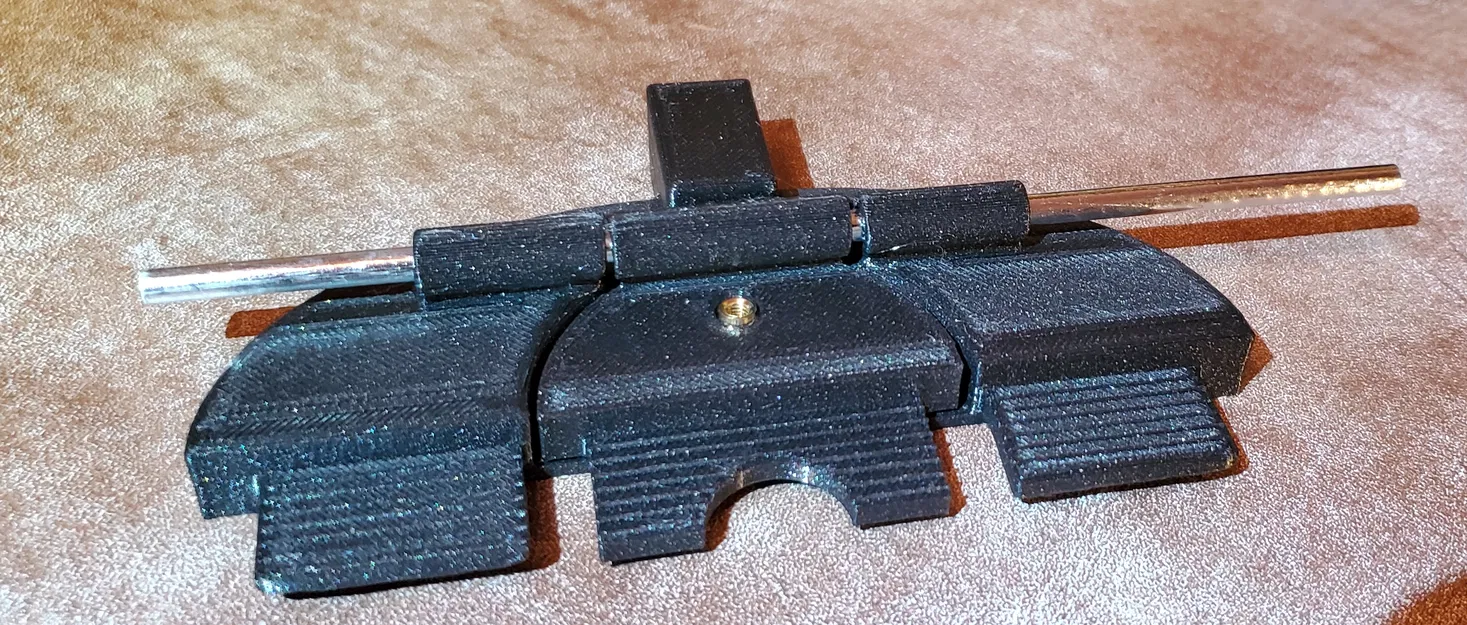

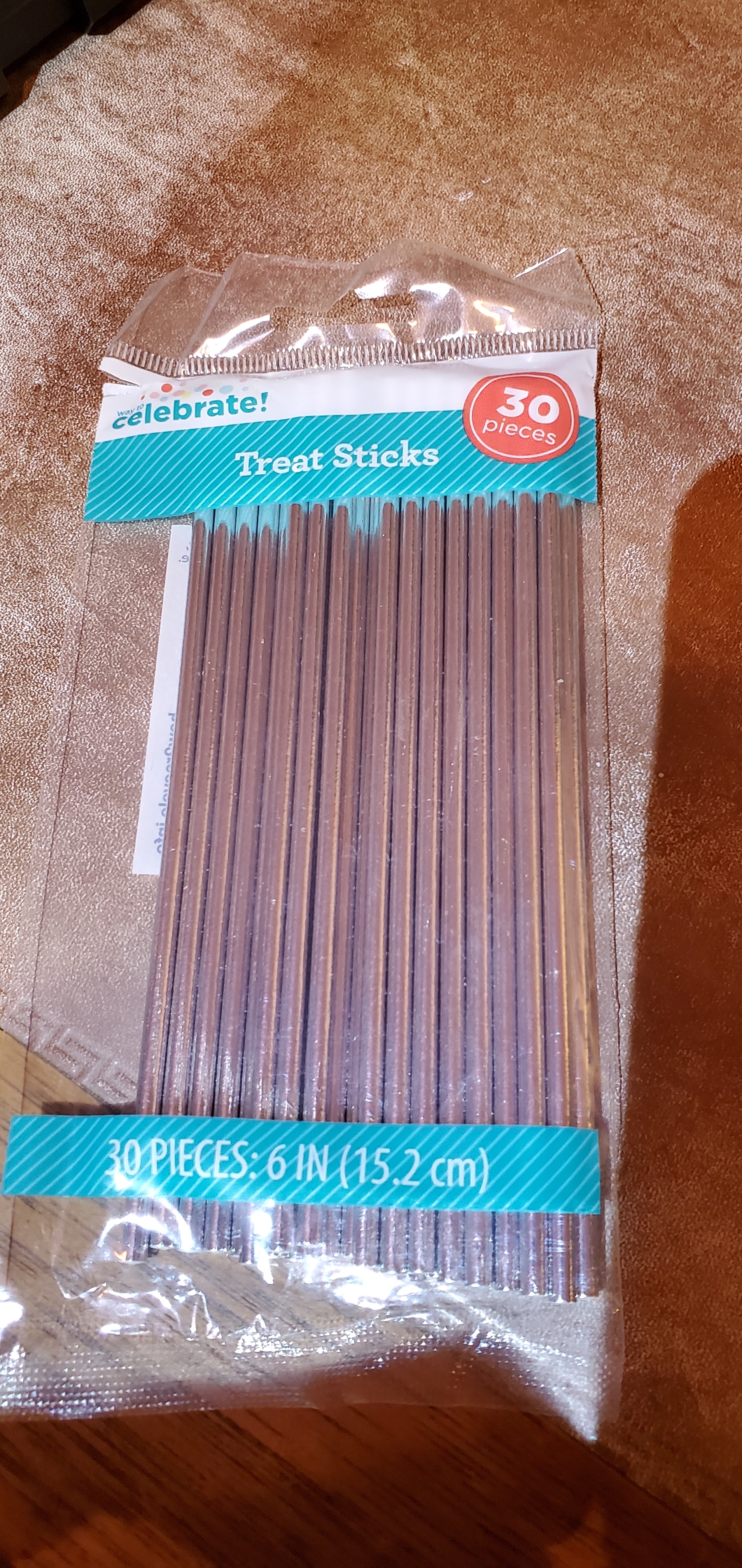

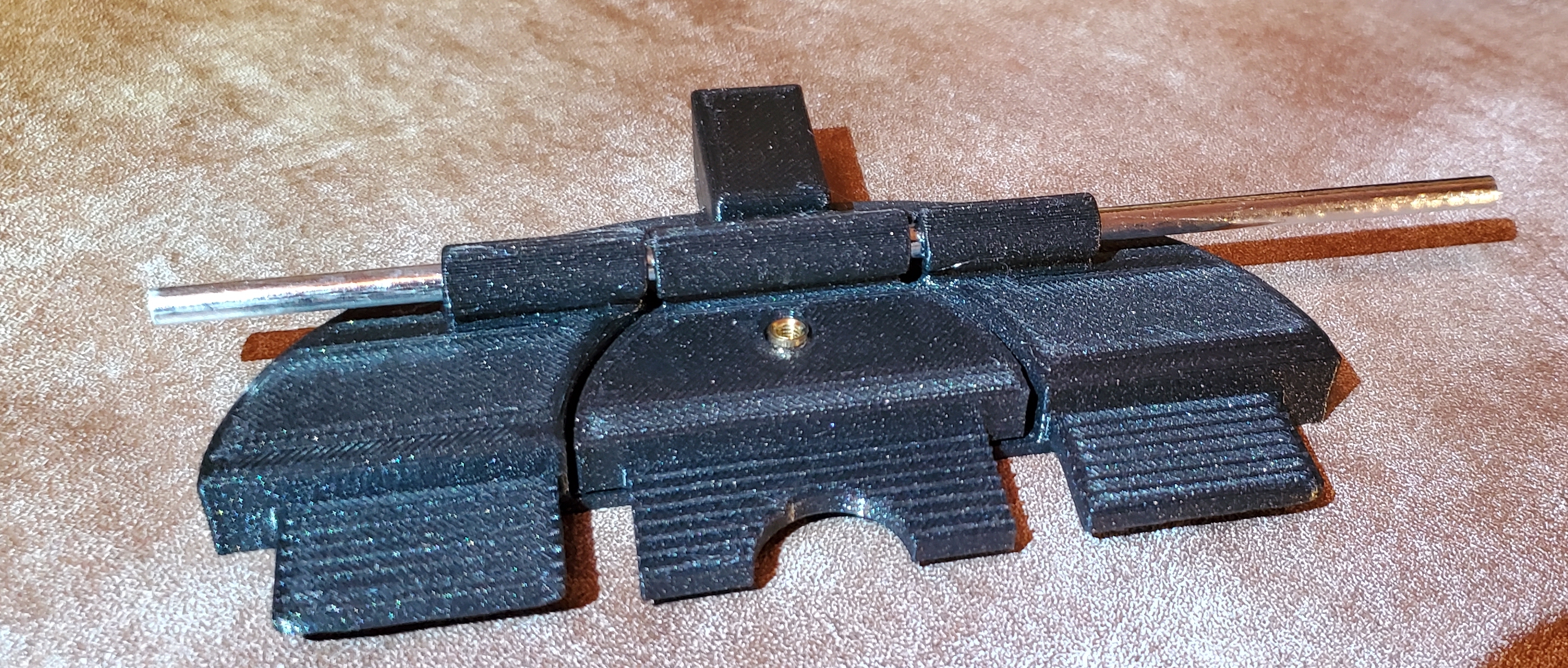

• Căn chỉnh Bộ phận Lớn và Bộ phận Nhỏ, sau đó luồn Thanh bản lề qua một bên Bộ phận Lớn, xuyên qua Bộ phận Nhỏ, và qua bên kia Bộ phận Lớn. Cắt bỏ hai đầu của Thanh bản lề bằng dao Xacto hoặc cưa nhỏ. Cẩn thận - bạn có thể muốn dán băng keo giấy xanh lên Bộ phận Lớn để không làm trầy xước nó. Sau khi cắt xong hai đầu Thanh bản lề, bạn có thể dùng bút Sharpie hoặc bút đánh dấu khác để tô màu các cạnh cho giống màu sợi nhựa in của bạn.

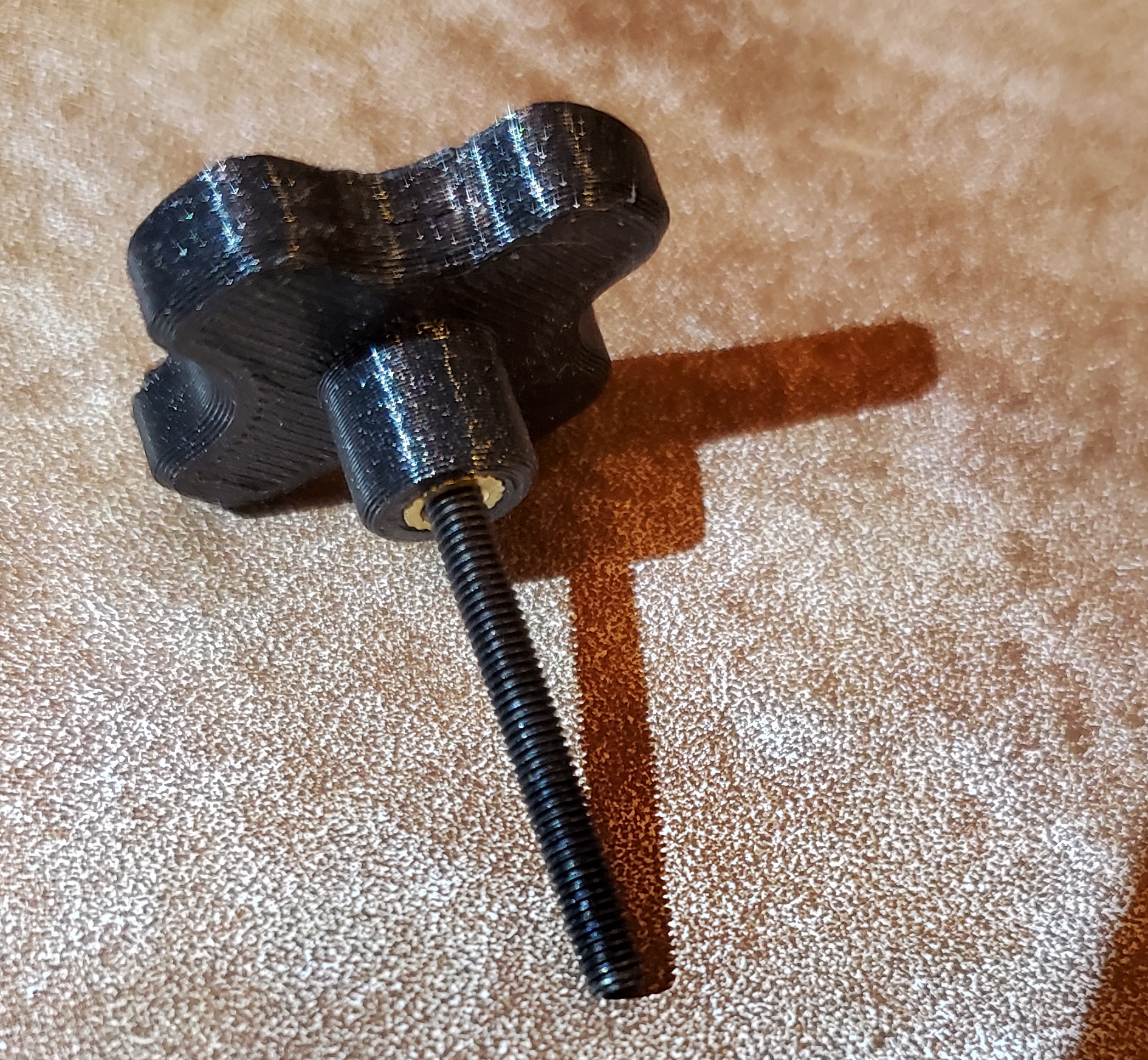

• Vặn Núm vặn-có-ốc vào lỗ xiên trên Bộ phận Nhỏ.

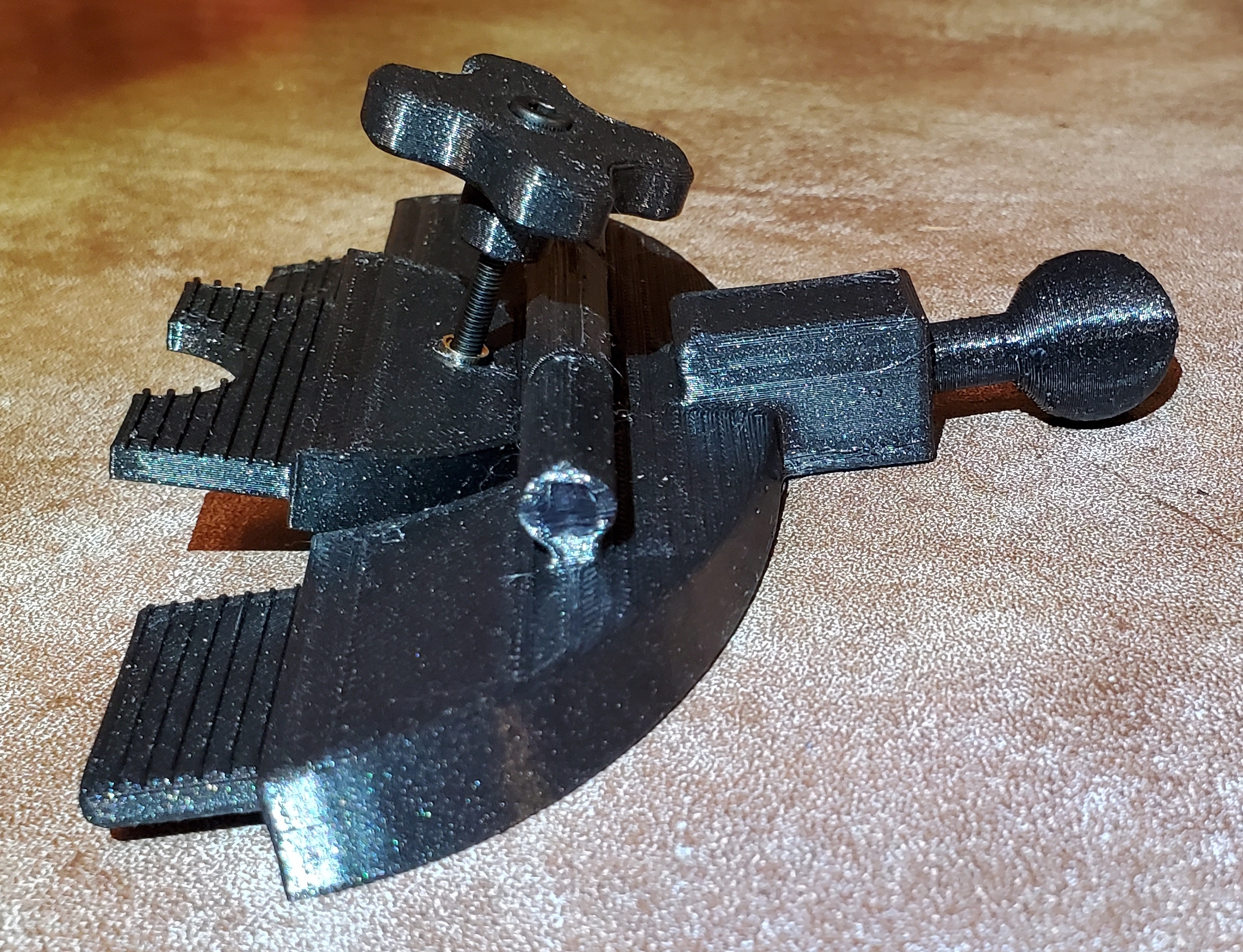

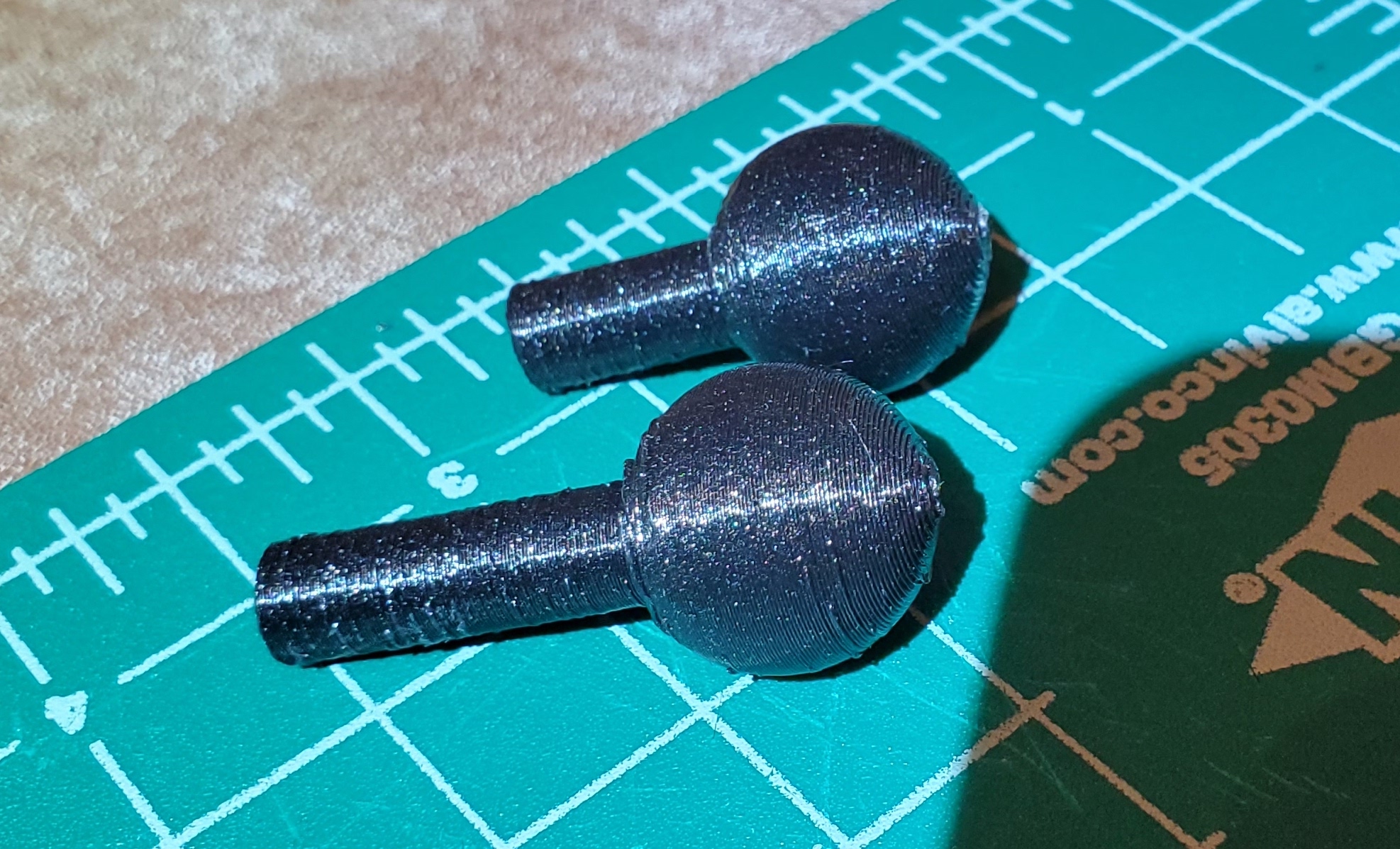

• Lắp Quả bi vào lỗ ở mặt trước Bộ phận Lớn. Nên dùng vài giọt keo siêu dính. Để sử dụng: Lắp phần có răng cưa, phẳng vào khe CD player, sau đó vặn ốc cho đến khi Bộ phận Nhỏ nâng lên đủ để khóa lại. Thiết kế núm vặn gốc bởi Andrzej_W@Andrzej_W_336437: Thiết kế giá đỡ dựa trên: https://www.amazon.com/gp/product/B0BC3VRHYB, nhưng không cong bằng. Tôi đã cố gắng!
