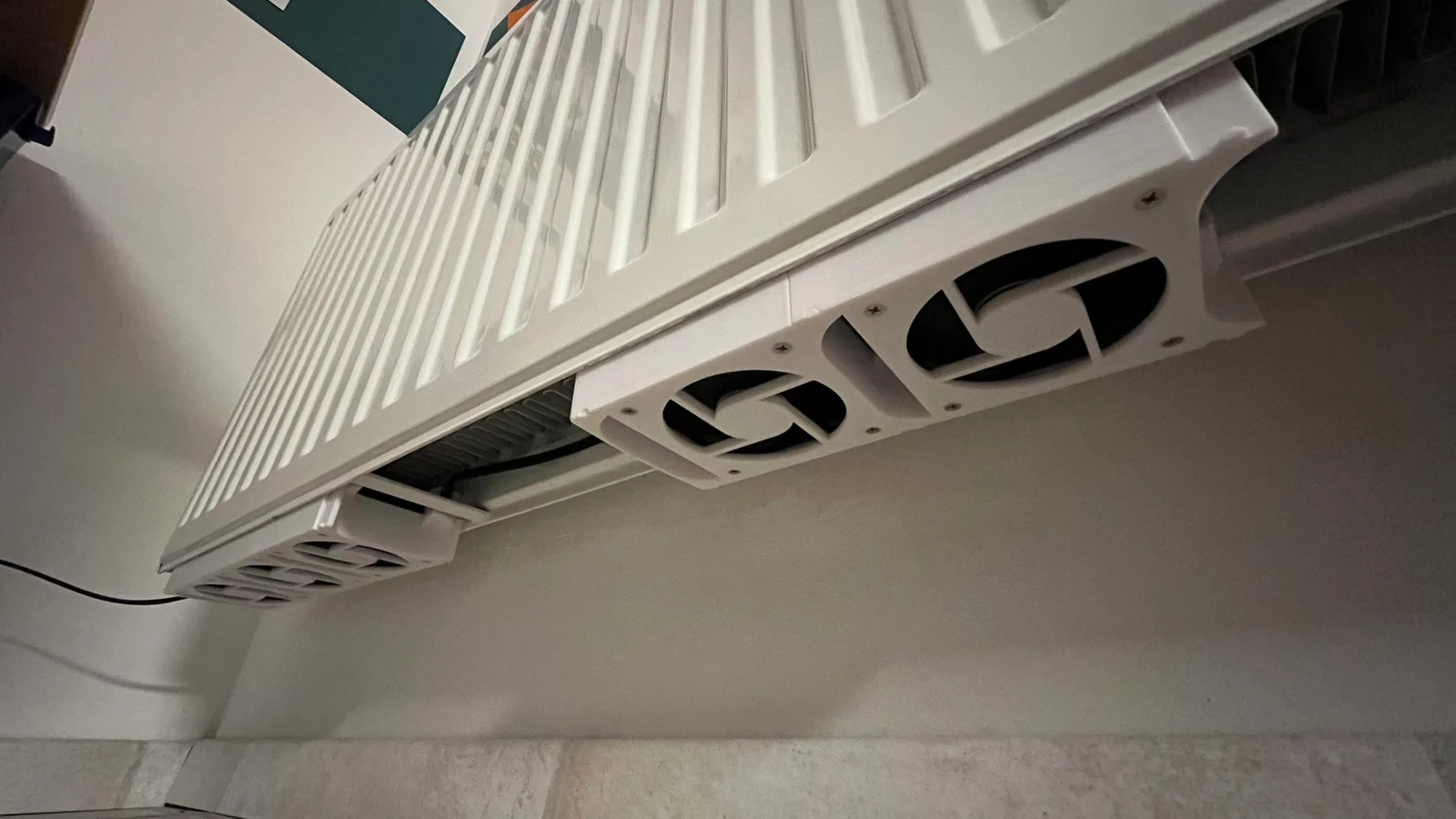

Bộ điều khiển Luồng không khí mở - Khay quạt

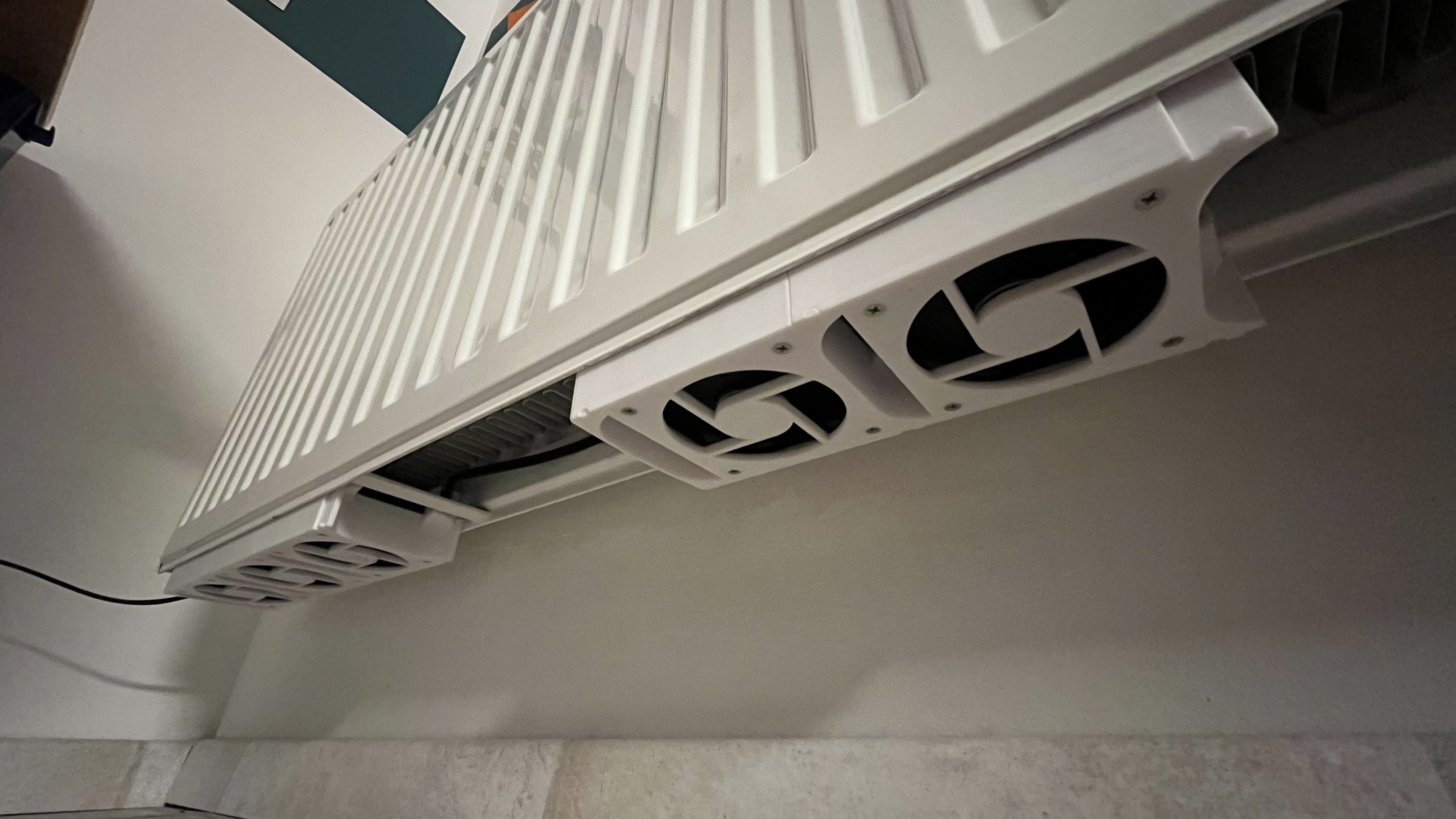

Nhà mình có một căn nhà cấp 4, xài bơm nhiệt địa nhiệt với nhiệt độ nước hồi rất thấp cho hệ thống sưởi sàn. Dưới hầm có một phòng với một cái lò sưởi lớn. Do nhiệt độ nước hồi thấp nên vào mùa đông phòng này không ấm hơn 18°C được. Mục đích là dùng quạt để tăng cường lưu thông không khí.

Trên thị trường đã có những giải pháp sẵn có - lò sưởi tích hợp quạt và bộ điều khiển hoặc các bộ phận quạt lắp thêm. Nhưng mình thích tự làm lấy mọi thứ. Vì vậy, mình đã bắt tay vào dự án này.

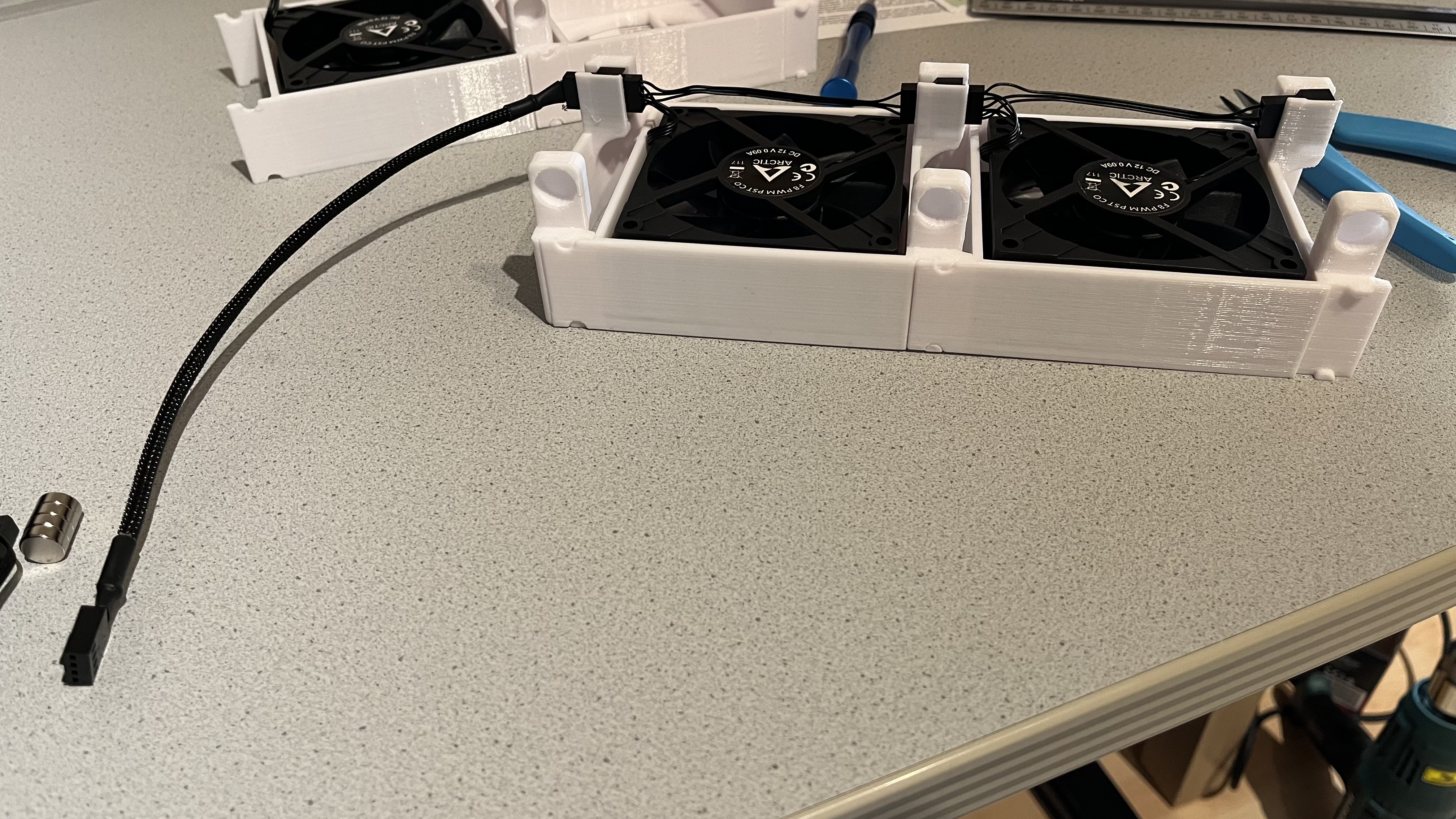

Mình dùng quạt Arctic F8 PWM PST Black - 80 mm (Mã số ACFAN00204A). Loại quạt này có thể điều khiển tốc độ bằng tín hiệu PWM, lưu lượng gió cao khoảng 53 m³/h và độ ồn khá thấp chỉ 0,3 Sone. Ngoài ra, còn có bộ chia Y ngay trên dây cáp kết nối, giúp bạn dễ dàng mở rộng dãy quạt mà không cần nhiều công sức. Thêm nữa, với chu kỳ làm việc từ 1-5%, bạn có thể tắt hẳn quạt. Tuy nhiên, mình không chắc điều này có giống với các loại quạt khác hay không.

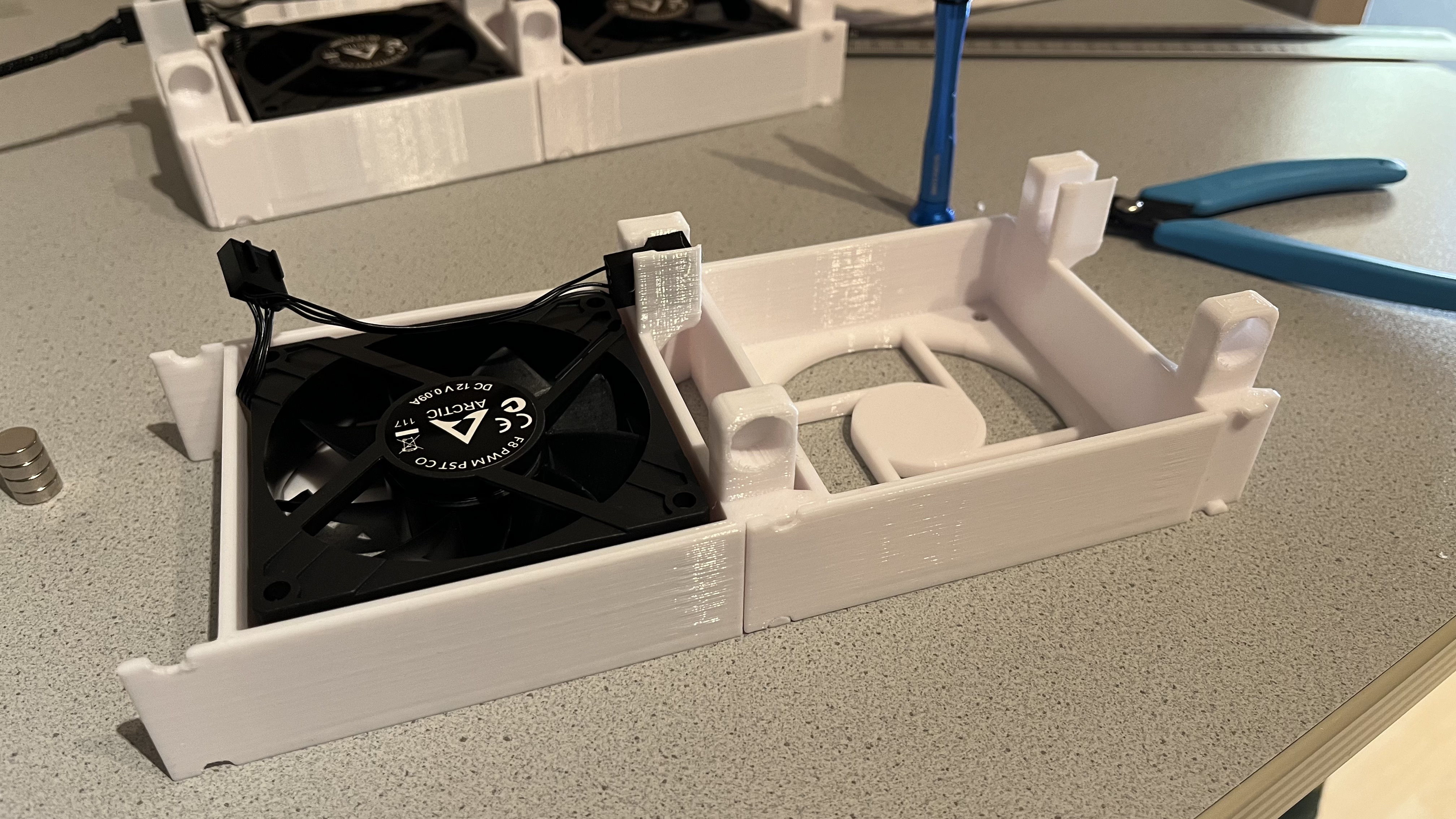

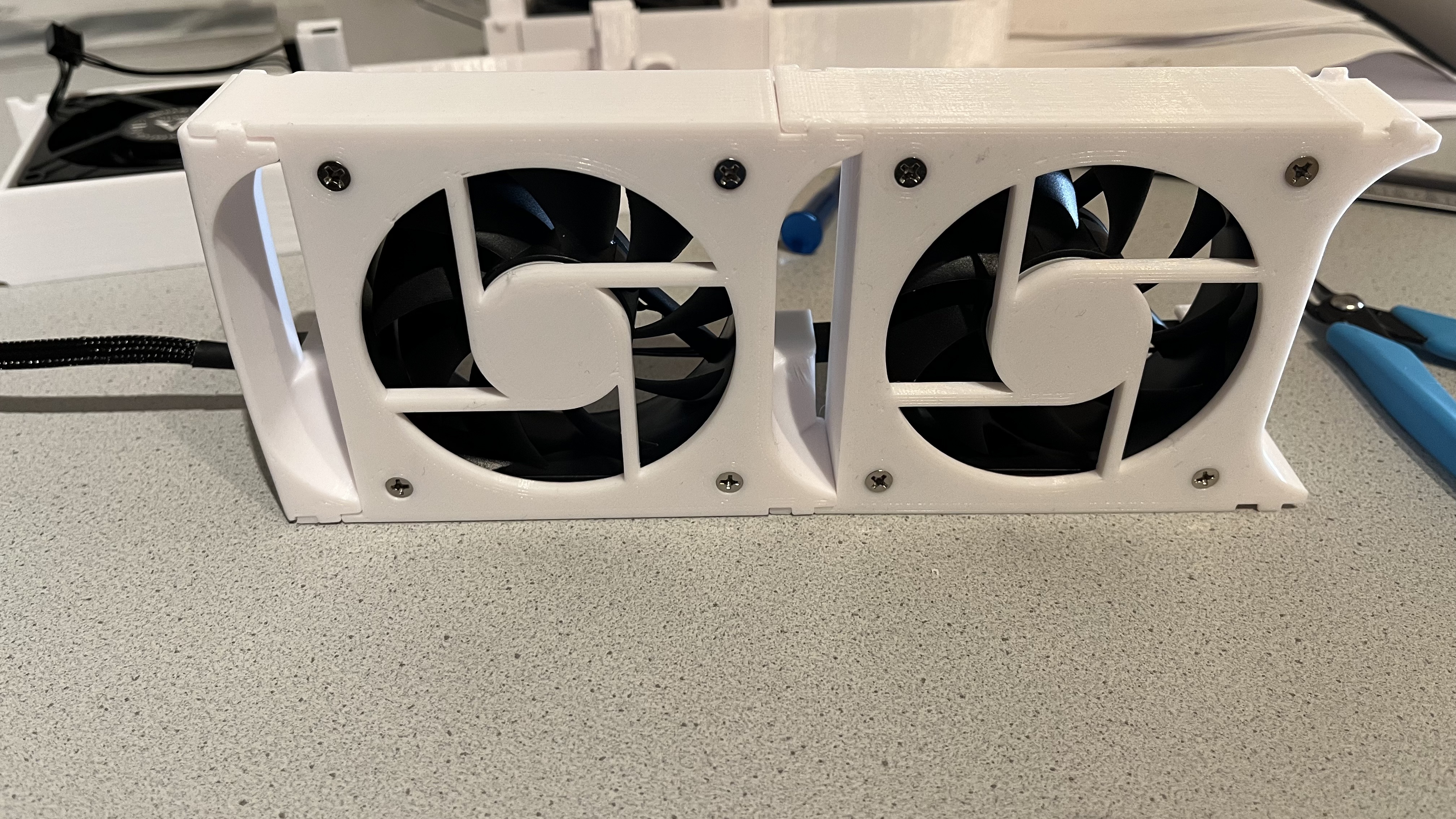

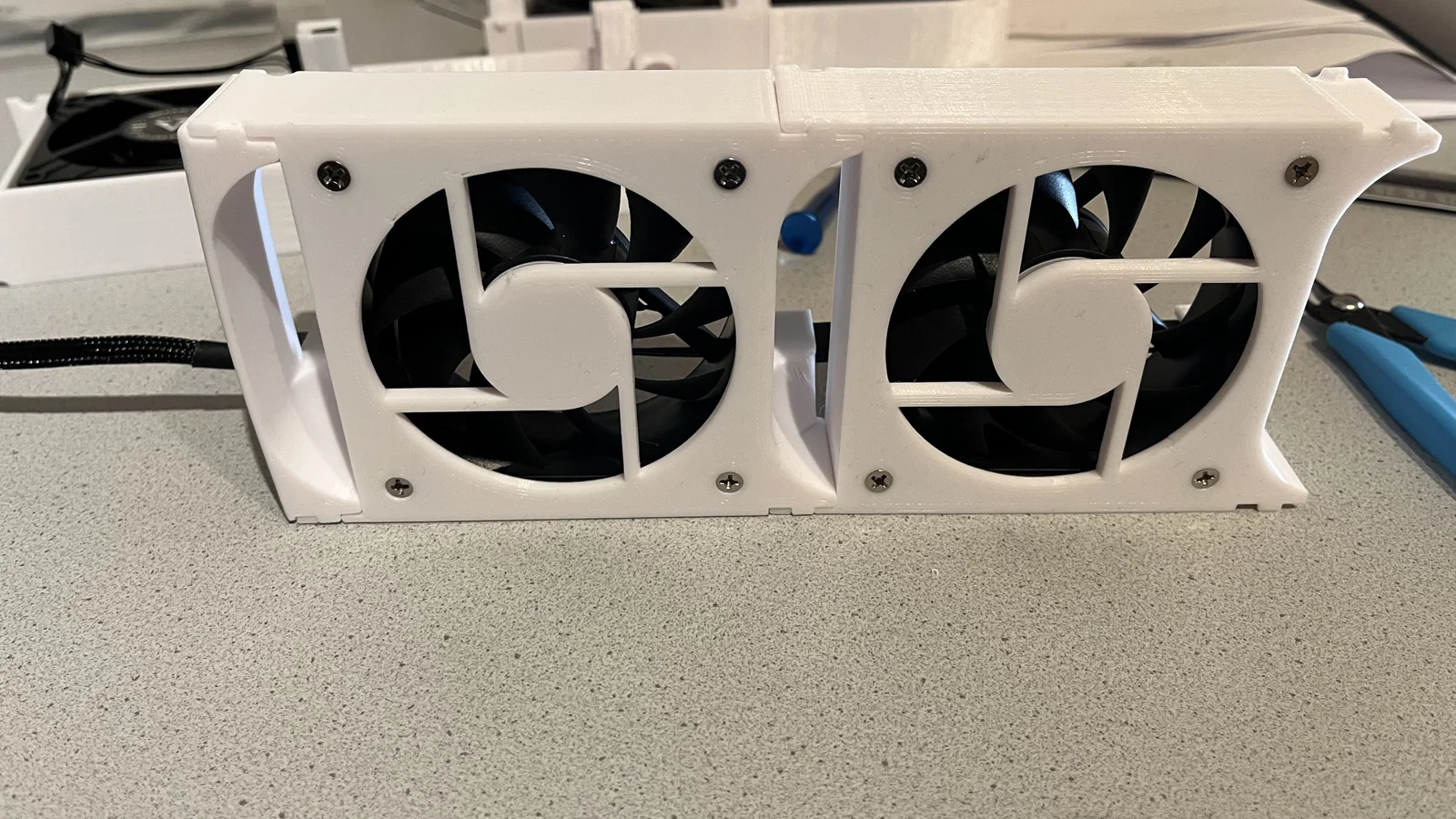

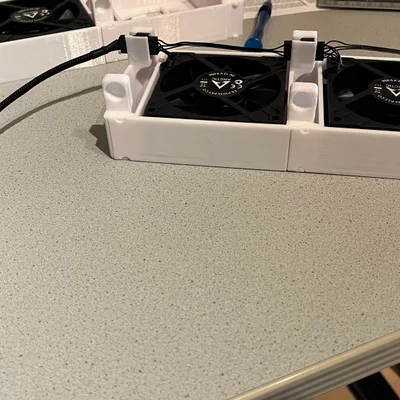

Các bộ phận giữ quạt riêng lẻ có thể được ghép nối với nhau theo số lượng tùy ý. Ban đầu, bạn chỉ cần cái miếng bịt cuối.

Cần 2 nam châm cho mỗi bộ phận giữ quạt hoặc miếng bịt cuối. Bạn cần nam châm Neodymium tròn có kích thước 10 x 3 mm. Trong phần mềm Slicer, bạn cần chèn lệnh dừng (stop code) ở lớp tương ứng.

Mình in các mô hình với chiều rộng đường in là 0,6 mm và chiều cao lớp là 0,3 mm.

Cũng có bộ điều khiển cho OpenAirFlow Controller. Mình đã tạo một dự án trên GitHub cho việc này. Ở đó bạn sẽ tìm thấy tất cả thông tin để tự làm.

Link: https://github.com/The-Pixel-Pete/OpenAirFlow-Controller
