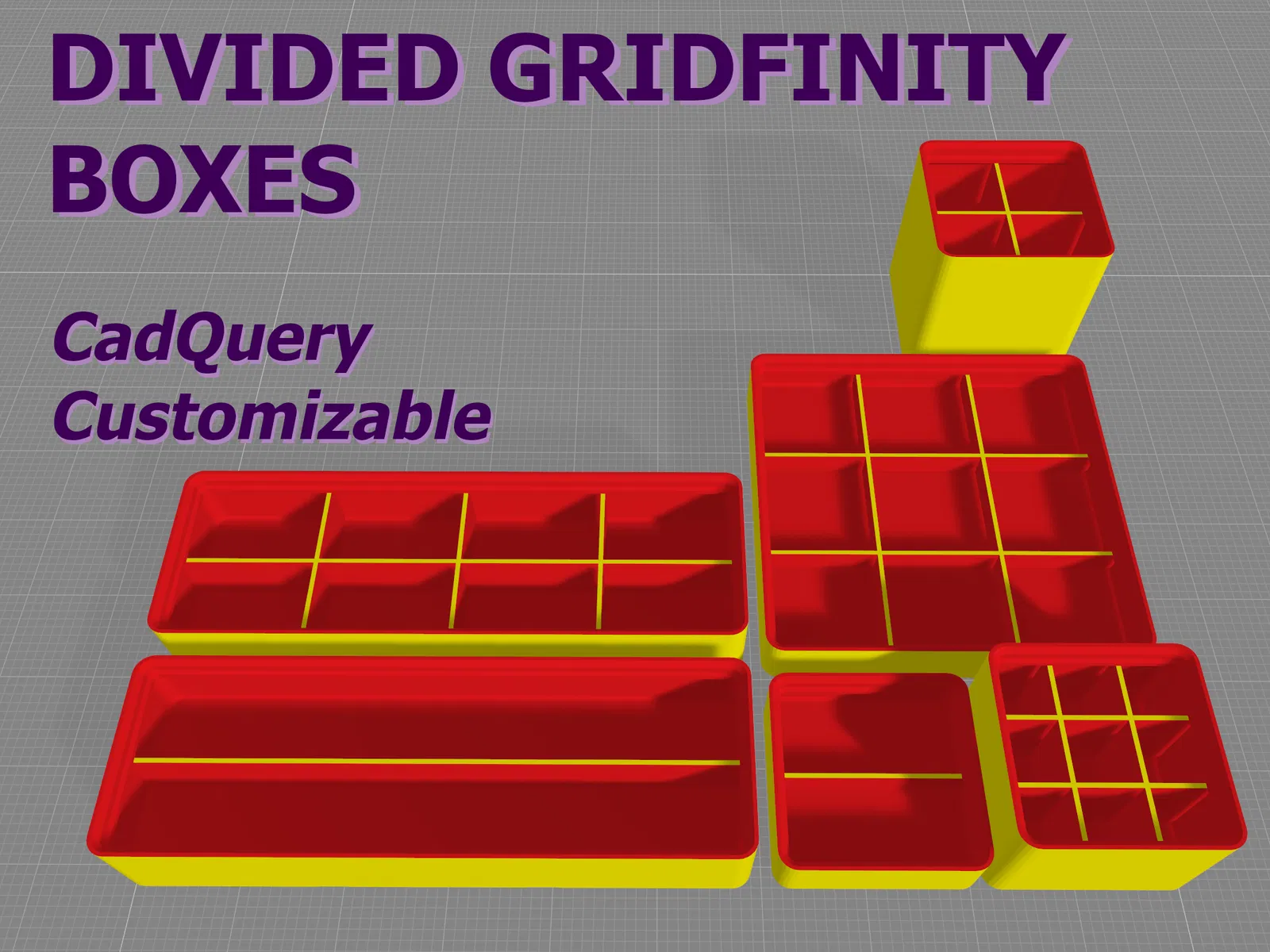

Hộp Gridfinity Chia Ngăn (Tùy Chỉnh Bằng CadQuery)

Đây là bản tái hiện từ đầu của các hộp Gridfinity chia ngăn của Zack Freedman, sử dụng CadQuery thay vì Fusion 360. Xem video này để biết thêm thông tin về dự án:

Phiên bản này có thể tùy chỉnh trong CadQuery để bạn có thể tạo ra các hộp chia ngăn với kích thước tùy chỉnh, bao gồm cả những hộp có kích thước cực lớn như hộp 10x10, v.v. Tôi đã bao gồm một lựa chọn ngẫu nhiên các kích thước lưới từ 1x1x2-cao trở lên. Những hộp này sẽ hoàn toàn tương thích với các hộp/lưới chính thức. Bạn cũng có thể tùy chỉnh hoàn toàn kích thước đơn vị X, Y và Z VÀ số lượng vách ngăn trên X và Y một cách riêng biệt!

# điều chỉnh ba biến này để thay đổi kích thước lưới
x_grid_number = 2 # THAY ĐỔI! 1+ số lượng đơn vị x có kích thước gridfinity
y_grid_number = 3 # THAY ĐỔI! 1+ số lượng đơn vị y có kích thước gridfinity
unit_height = 6 # THAY ĐỔI! 2+ số lượng đơn vị -- không có đơn vị tính bằng số nguyên

# điều chỉnh các biến này để thay đổi số lượng vách ngăn
x_divider_number = 1 # THAY ĐỔI! 0+ số lượng vách ngăn
y_divider_number = 7 # THAY ĐỔI!

disable_mholes = False # vô hiệu hóa các lỗ nam châm/bu lông trong hộp

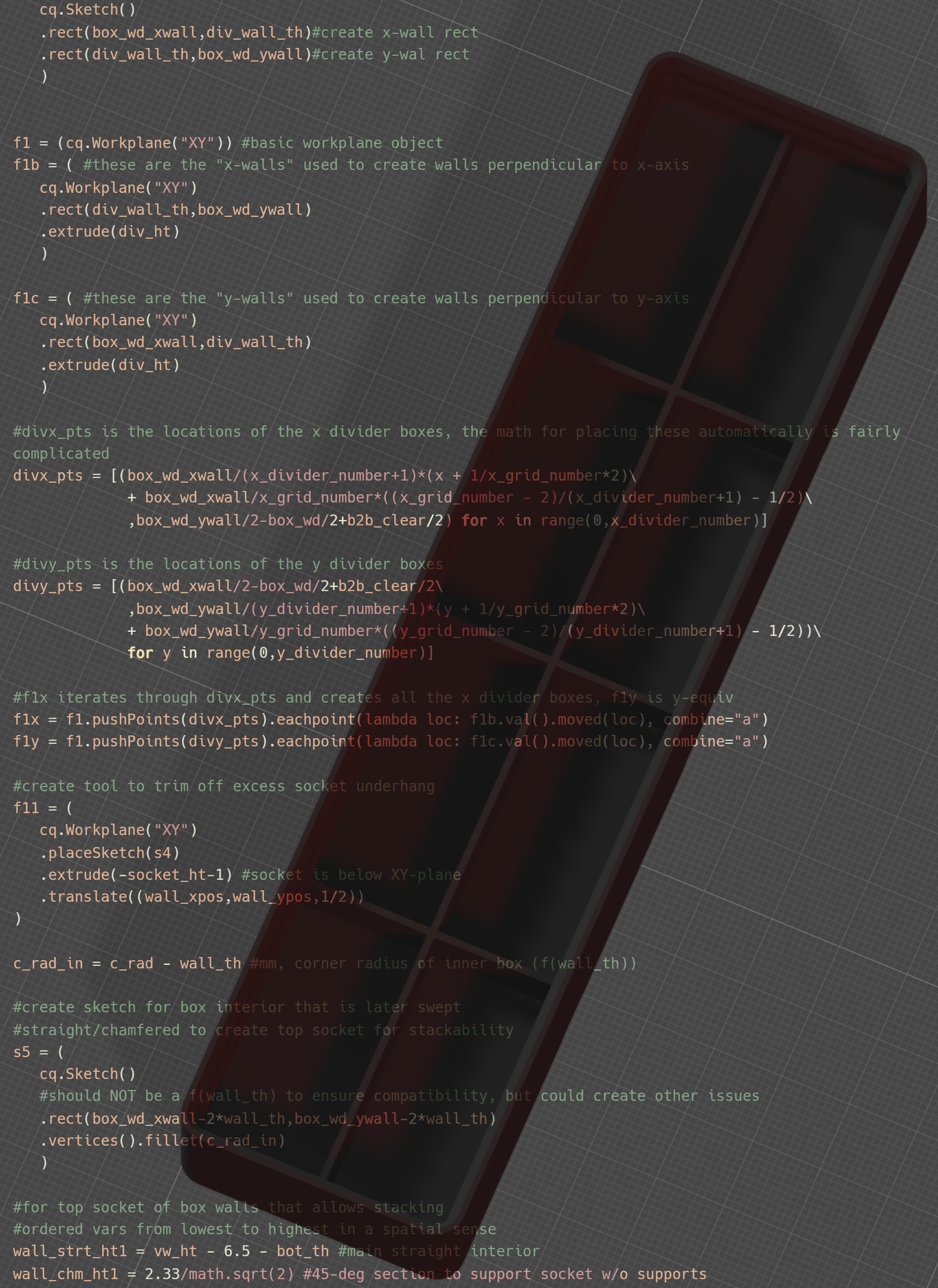

Tôi đã tái hiện lại dự án này vì nó dường như rất phù hợp với phần mềm CAD mã nguồn mở như CadQuery. Với suy nghĩ đó, tôi cũng đã phát hành mã nguồn python được sử dụng để tạo ra các tệp STL. Tôi rất muốn những người khác giúp tôi tạo ra các khay tổ chức mới và/hoặc tái hiện lại các khay tổ chức bằng phần mềm CAD mã nguồn mở như CadQuery hoặc OpenSCAD.

Tôi đã sử dụng CadQuery/CQ-Editor để thiết kế mô hình này với phiên bản gần đây được tải về từ github vào ngày 13 tháng 4 năm 2022. Thật không may, CadHub.xyz không có phiên bản CadQuery đủ mới để hiển thị mô hình này một cách chính xác (lưu ý, vấn đề nằm ở việc thiếu đối số combine trong phiên bản cũ hơn của phương thức eachpoint).

CQ-Editor có sẵn trên github tại CadQuery/CQ-editor, nhưng bản phát hành ổn định mới nhất SẼ KHÔNG chạy mã nguồn cadquery đi kèm, vì vậy vui lòng sử dụng bản dựng tĩnh từ đây: https://github.com/jdegenstein/jmwright-CQ-Editor/releases/

Nếu bạn quan tâm, hãy xem thêm mô hình đế lưới gridfinity liên quan của tôi tại đây: /3d-model/gridfinity-baseplate-cadquery-co-the-tuy-chinh

Và mô hình hộp gridfinity không chia ngăn liên quan của tôi tại đây:
/3d-model/hop-gridfinity-co-ban-khong-chia-co-the-tuy-chinh-bang-cadquery

LỊCH SỬ CHỈNH SỬA:

220427: Bản sửa lỗi #1

• Đã khắc phục sự cố đáy hộp chỉ dày 1.0mm phía trên lỗ nam châm/bu lông, trong khi dự định là 2.0mm. Đã kết xuất lại tất cả các mô hình và phát hành mã nguồn python đã sửa đổi.
