Vít và Đai ốc Rỗng M12 cho PTFE 4mm

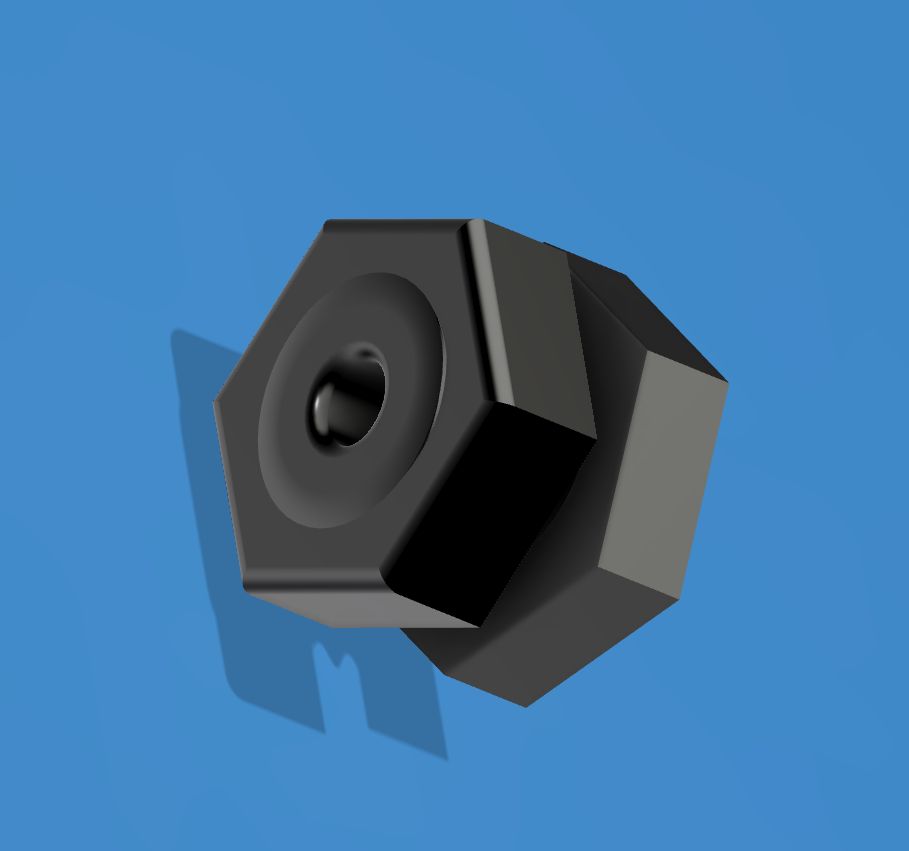

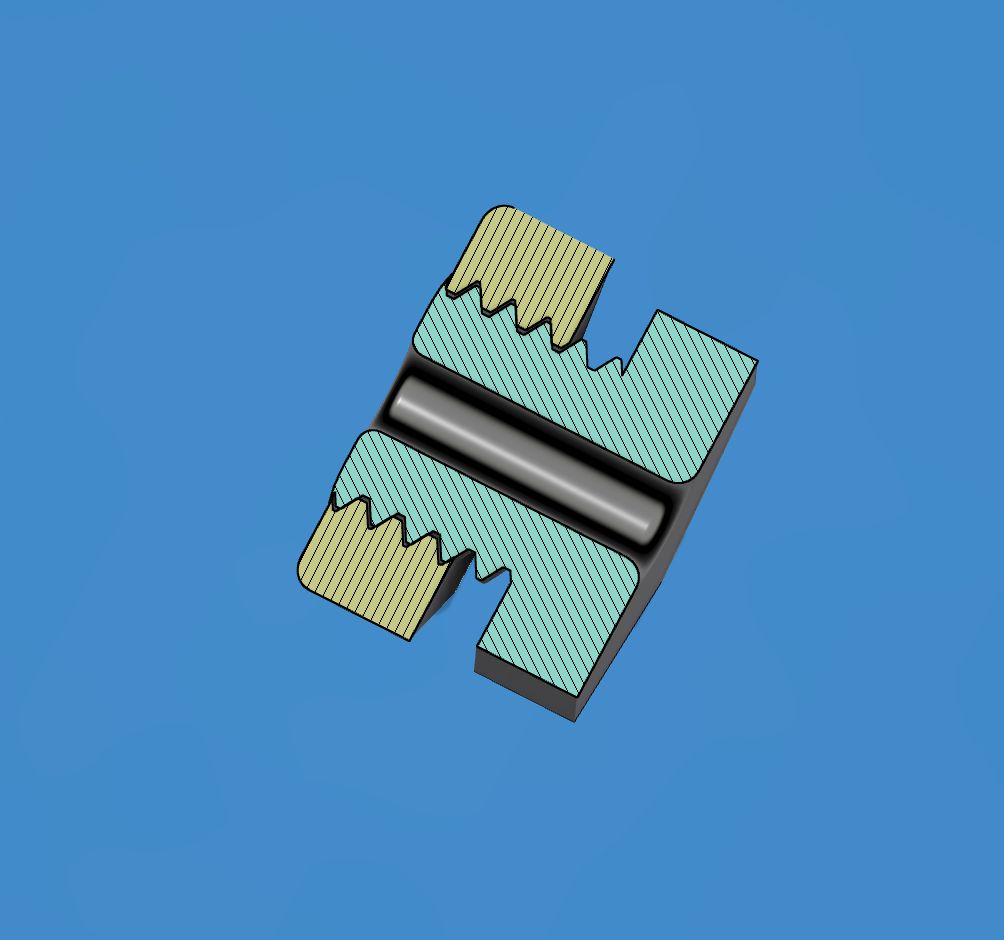

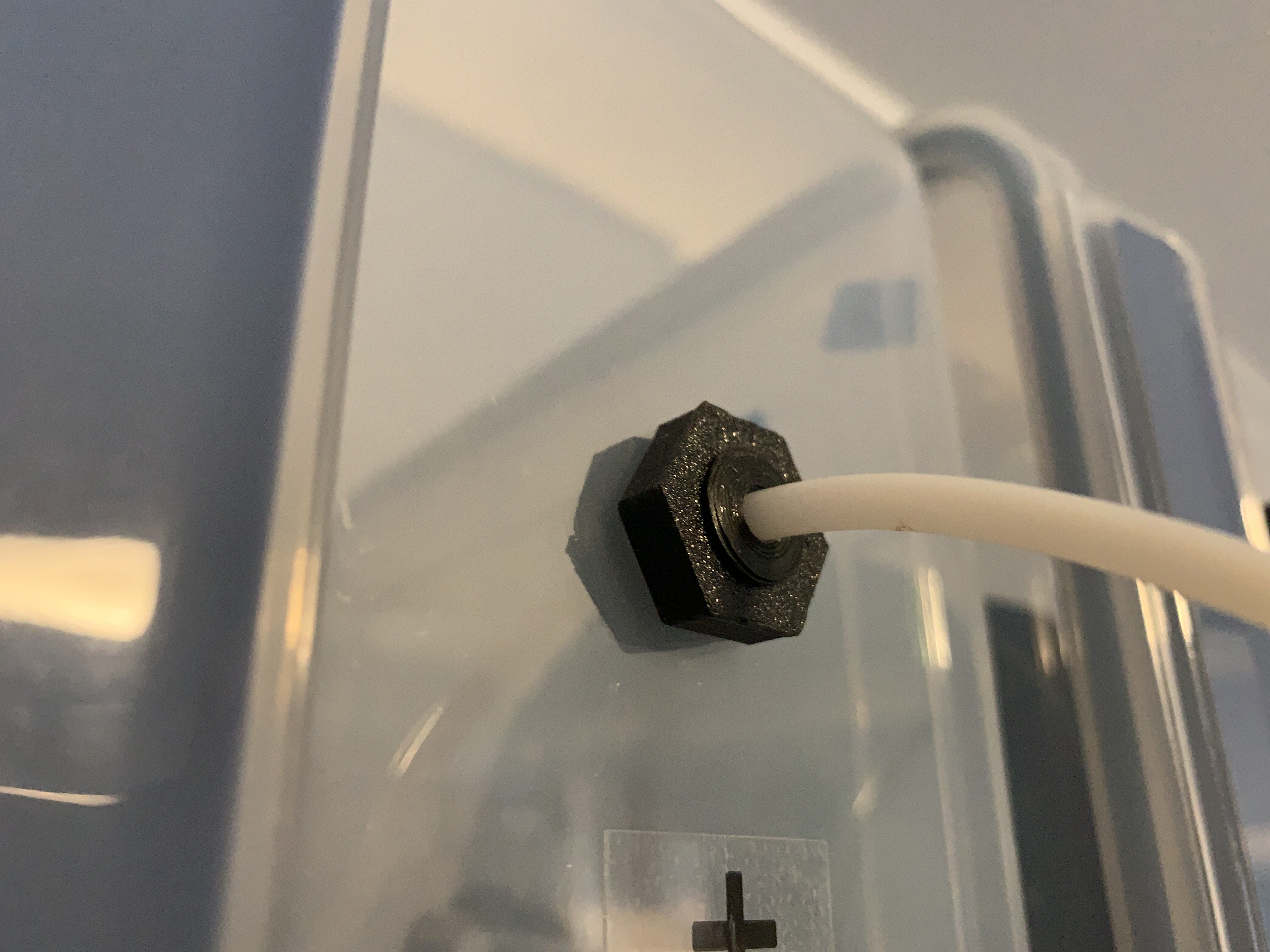

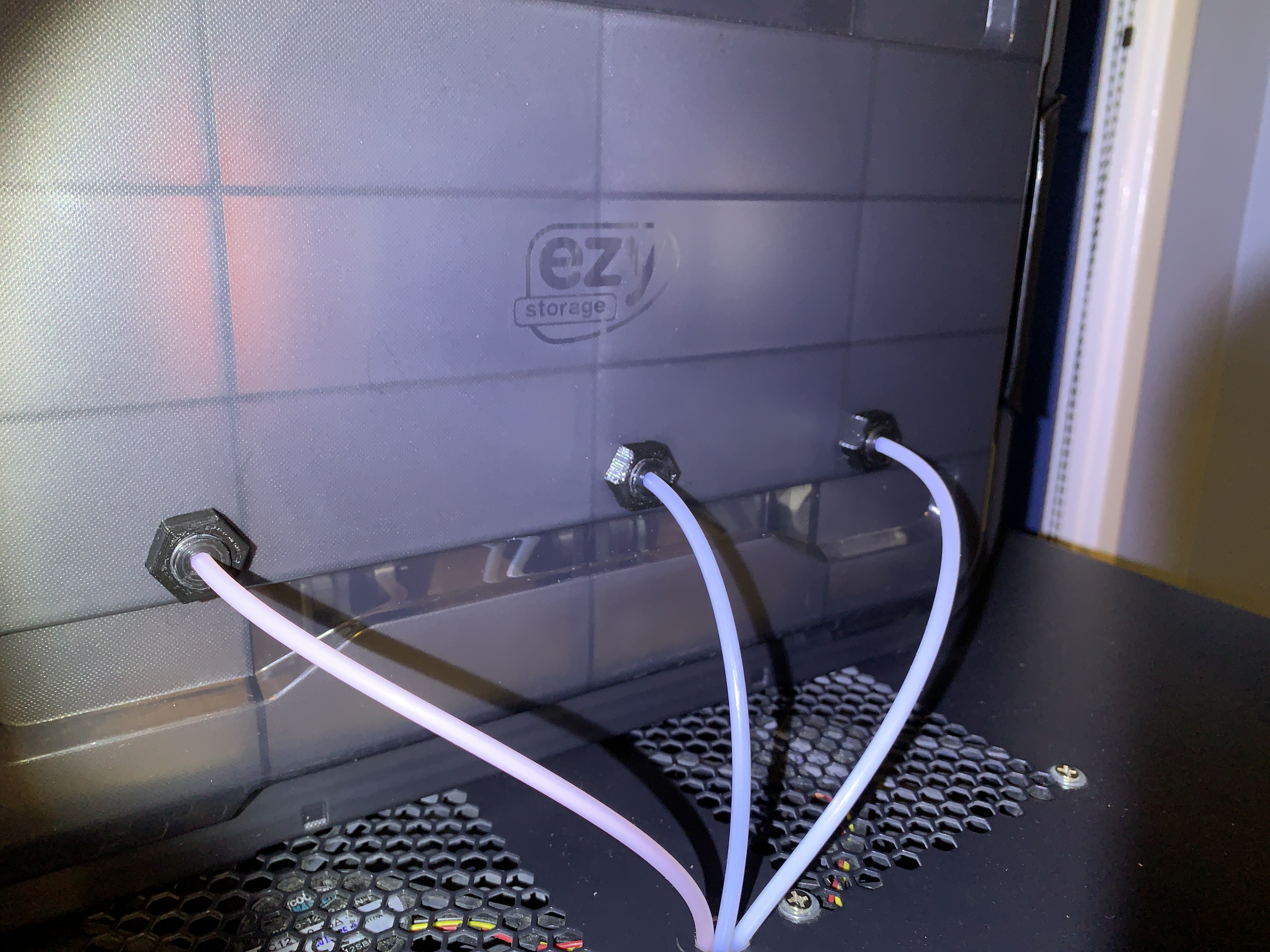

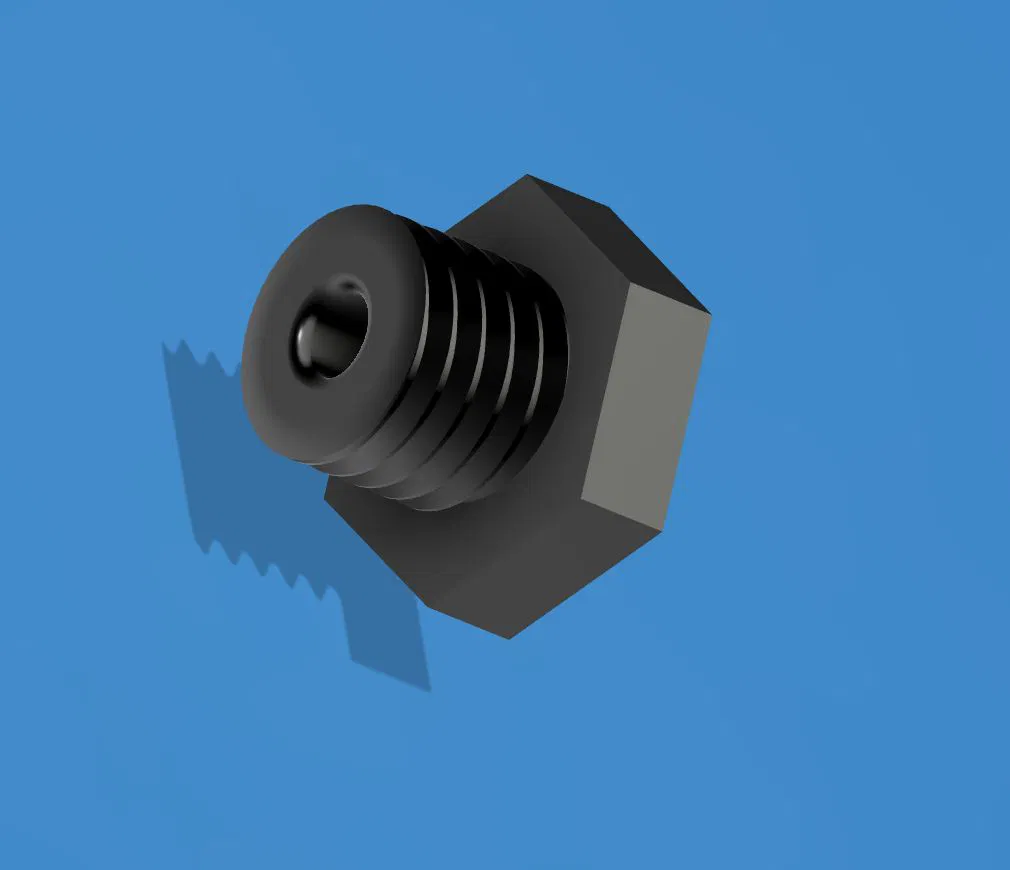

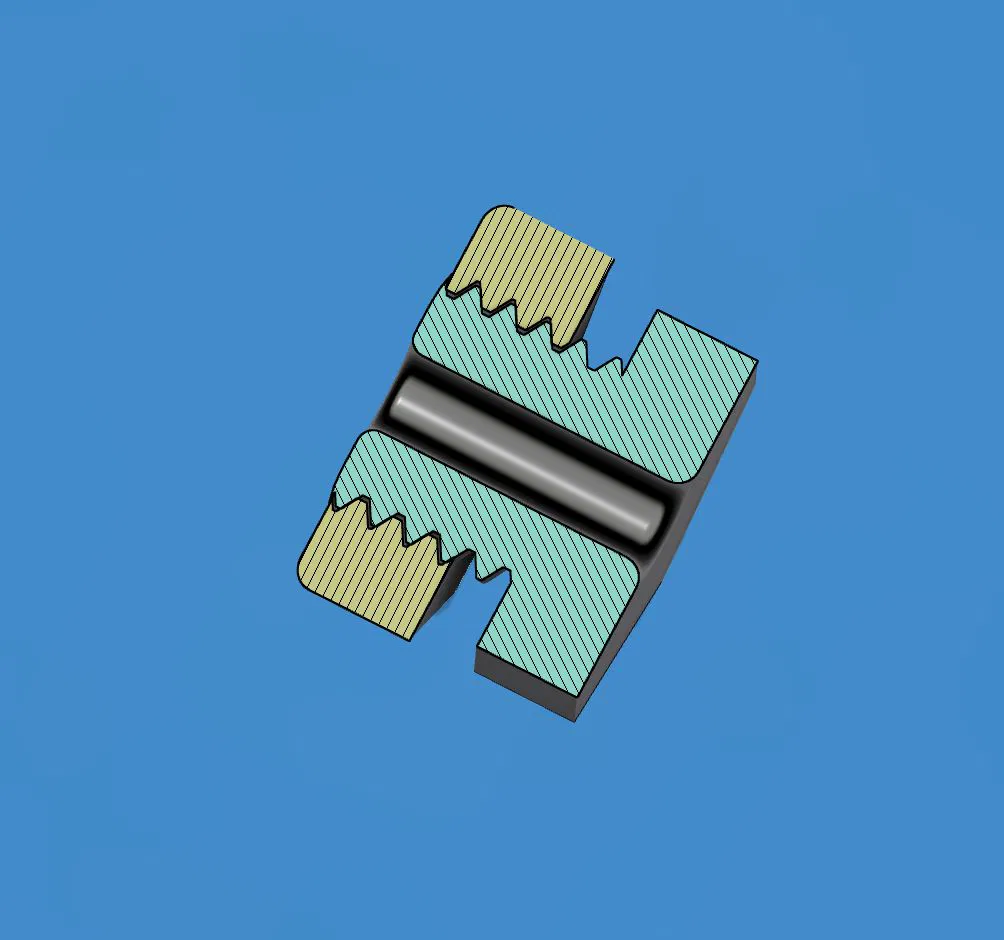

Đây là thiết kế một con vít M12 và đai ốc phù hợp với một tính năng bổ sung, nó có một lỗ rỗng 4mm. Lỗ rỗng này được thiết kế để lắp ống PTFE 4mm. Đường kính trong của ống PTFE là 2mm. Ống PTFE có thể được sử dụng để luồn sợi filament 3D 1.75mm qua đó.

Bạn có thể đặt câu hỏi, cách tiếp cận dùng ống PTFE và con vít rỗng in 3D này có tốt bằng khớp nối khí nén PC4 không? Câu trả lời có lẽ là không hẳn, nhưng hãy nhớ, khớp nối này không hoạt động dưới áp suất, do đó rò rỉ khí sẽ thấp. Vì vậy, bạn có thể mong đợi kết quả tốt.

Tùy thuộc vào cài đặt của slicer, lỗ bên trong có thể không chính xác là 4mm. Tôi đã phải điều chỉnh kích thước lỗ bên trong lại một chút thành 4mm với sự trợ giúp của mũi khoan 4mm.

Các con vít và đai ốc M12 in 3D cần một chút chỉnh sửa để cải thiện ren của chúng. Bạn có thể đơn giản sử dụng một con đai ốc và bu lông M12 bằng kim loại cho mục đích này; thậm chí còn tốt hơn nếu bạn có dụng cụ taro và khuôn ren M12 để hoàn thiện chúng.

Những con đai ốc và vít in 3D này chỉ nên siết bằng tay. Cẩn thận! Siết quá chặt đai ốc sẽ làm gãy vít khỏi đầu của nó.

Đây là thiết kế 3D của tôi. Thiết kế của tôi cũng có thể phù hợp với nhu cầu của bạn.

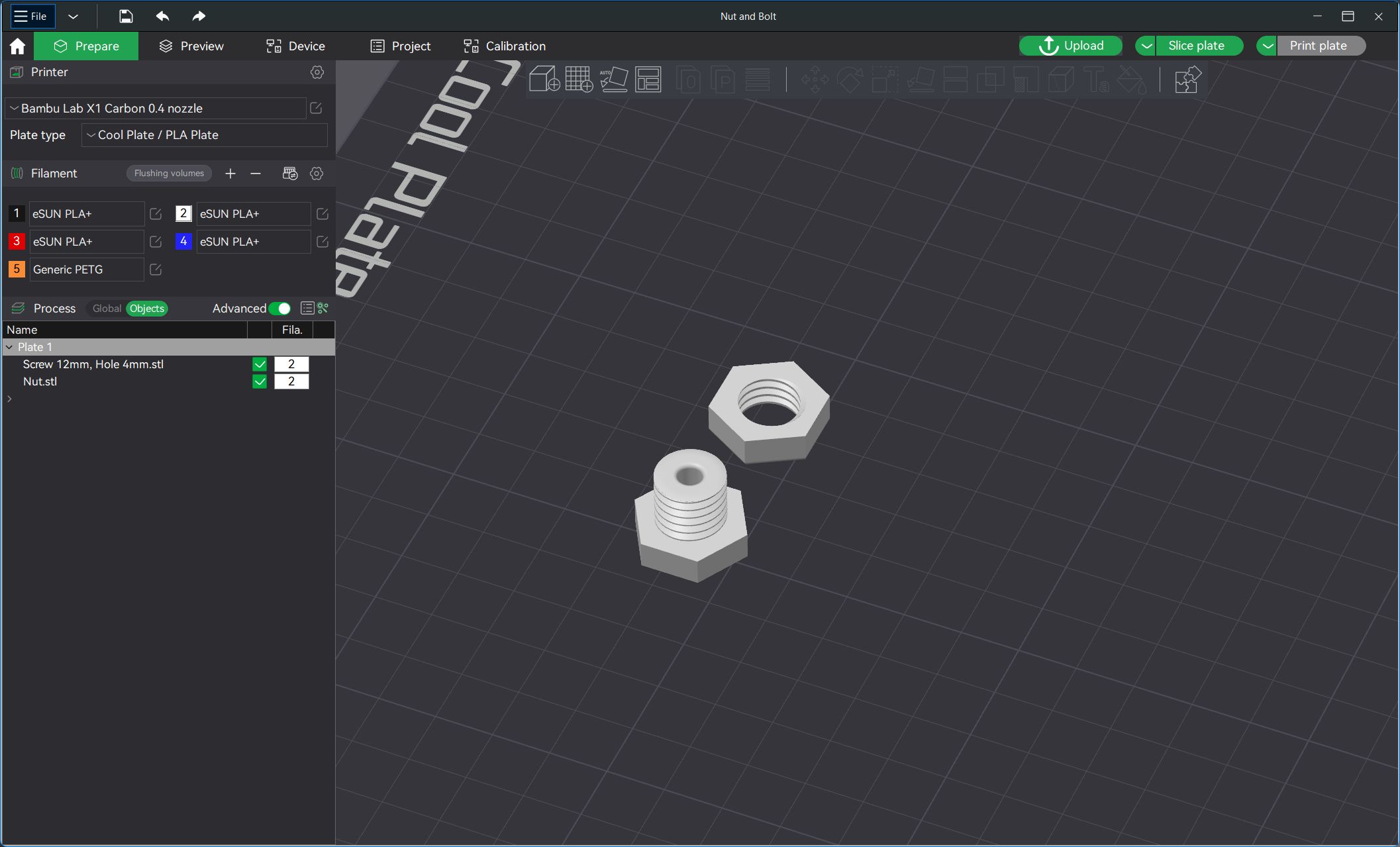

Bản in của tôi được làm bằng sợi eSUN PLA+ 1.75mm màu đen, với chiều cao lớp 0.2mm và 15% mật độ in trên máy in Bambu X1 Carbon. Không cần dùng hỗ trợ in.

Tôi hy vọng bạn cũng thấy bản in này hữu ích.

Nhớ để lại cho tôi một vài phản hồi hoặc thậm chí là một lời nhắn để tôi có thêm động lực tạo ra nhiều bản vẽ như thế này nữa.
