ProperWinder - Nâng cấp bộ kit Filawinder

Lúc tui ráp cái bộ kit filawinder cắt laser acrylic mà tui mua hồi đầu năm 2020, tui nghĩ được hai chuyện.

1. Cái này lỏng lẻo với khó chịu ghê, nhưng mà cái ý tưởng thì cũng có lý.
2. Mình có thể làm lại nó, chúng ta có công nghệ.

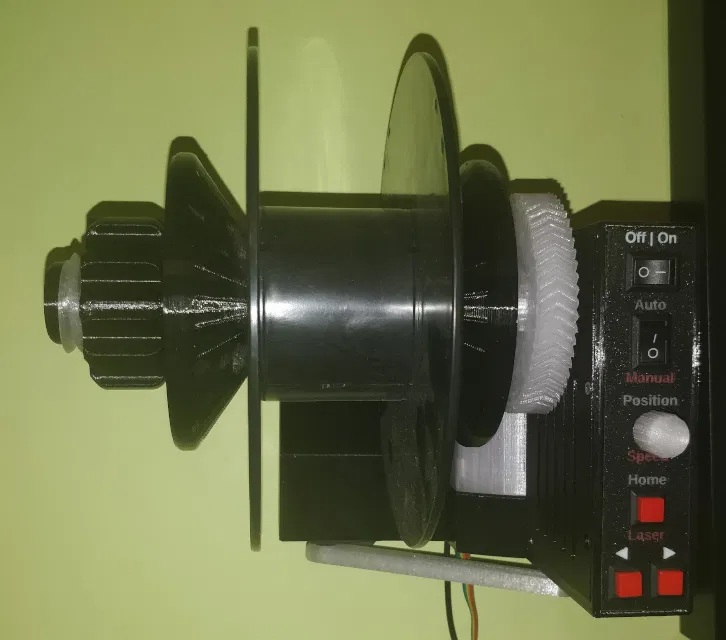

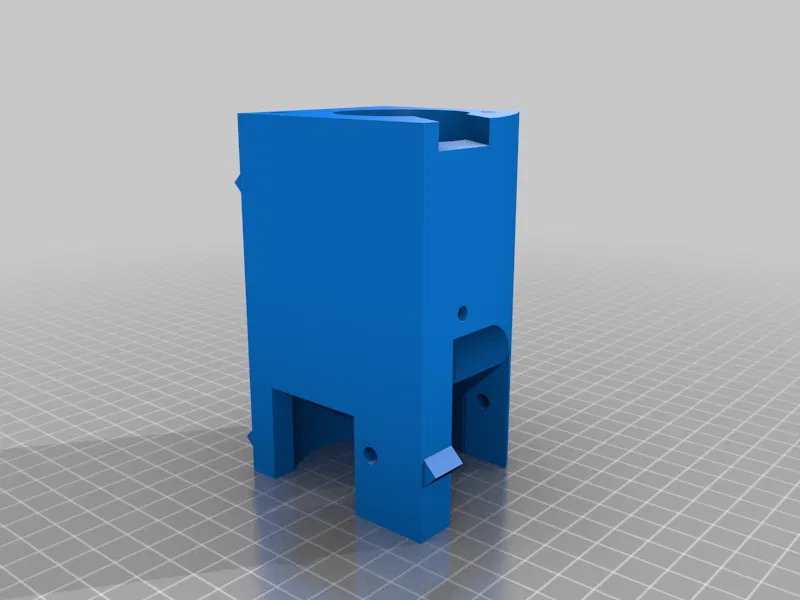

Đây là bộ khung thay thế hoàn chỉnh cho bộ kit đó. Động cơ, mấy cái linh kiện bảng điều khiển, thanh ren với đai ốc, bo mạch điều khiển, với nam châm đều xài lại hết.

Cần thêm mấy món này:

• Cáp nối dài DC 5.5mm x 2.1mm (đầu đực sang cái vuông góc) hoặc tương đương. Cái này cần thiết vì không đủ chỗ để cắm adapter zin vô bo mạch khi lắp trong cái này. Cái mà tui xài dài 10 inch.
• 2 cái vít chí M3X6 / grub screw
• 5 cái vít máy M3X3
• 1 cái M3X8
• 15 cái M3X10
• 1 cái M3X15
• 25 cái ốc chìm nhiệt M3X3mm X 4.2mm OD
• 2 cái khớp nối khí PC4-M10 passthrough (để cố định cuộn dây PTFE)

Nếu xài phiên bản 1 của khay động cơ và bánh răng kép:

• 1 cái vít máy M3X30

Nếu xài phiên bản 2 của khay động cơ và bánh răng kép (khuyên dùng):

• 2 cái vòng bi 625ZZ 5mm ID X 16mm OD X 5mm dày
• 1 cái thanh thép tròn 5mm cắt dài 58mm

Tính năng chính:

• Động cơ lắp bên trong
• Không cần dụng cụ để gắn hoặc tháo cuộn dây
• Kết cấu chắc chắn hơn cho phép loại bỏ cánh tay hỗ trợ phụ
• Nhiều tùy chọn treo (thiết kế gốc thiếu lỗ gắn)
• Thiết kế nhỏ gọn tối ưu để in không cần hỗ trợ / dùng đầu phun lớn.

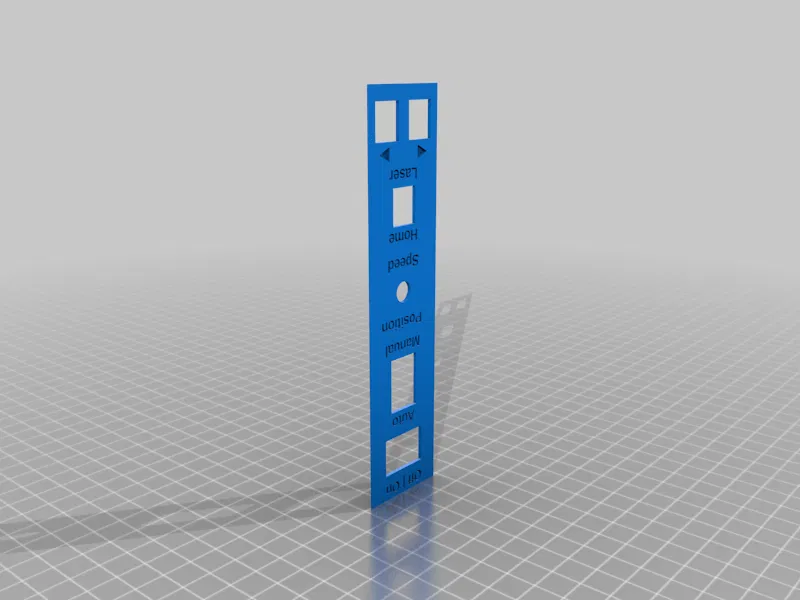

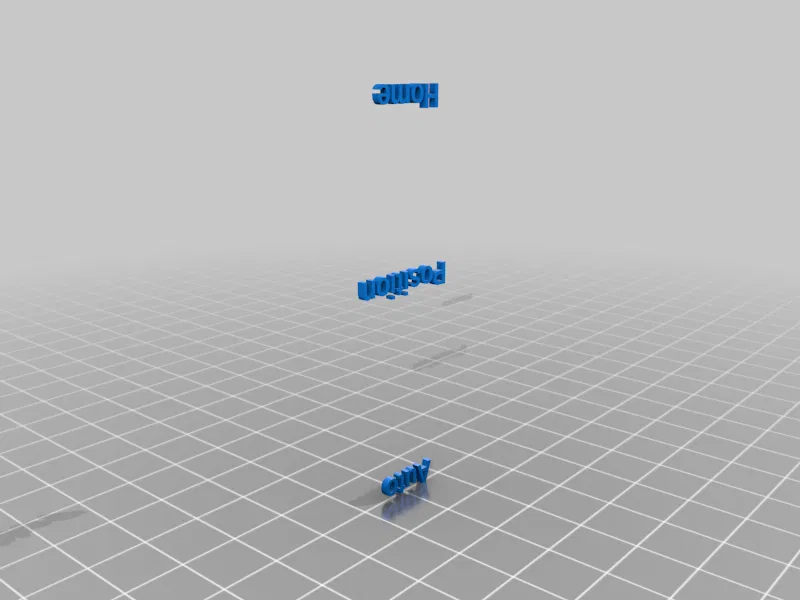

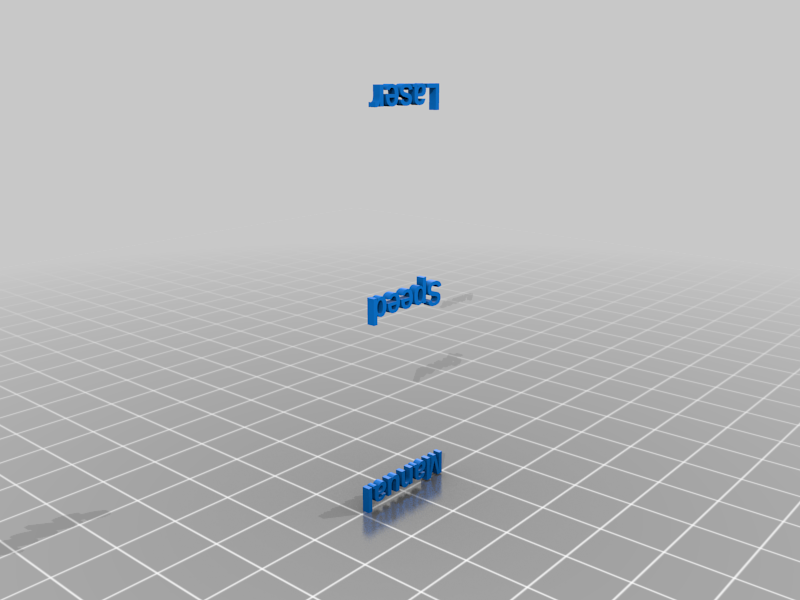

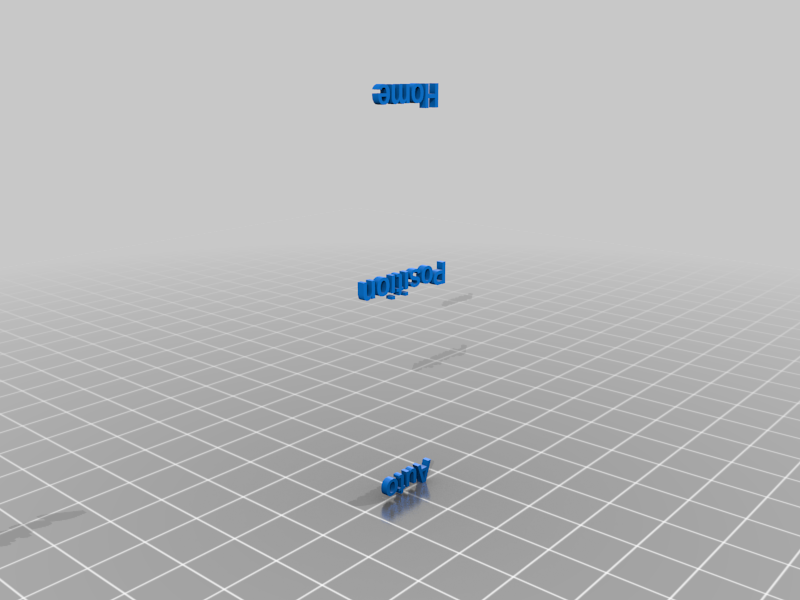

• Mặt trước tùy chọn có nhãn màu (sẵn sàng cho MMU / đa đầu phun).
• Cuộn dây PTFE (làm thẳng filament nóng) từ thiết kế gốc giờ là một bộ phận riêng để cho đường dẫn filament tối ưu hơn, cũng có điều chỉnh độ sâu. Sử dụng khớp nối PC4-M10 passthrough để đảm bảo ống PTFE được giữ chắc chắn hơn.

Lưu ý là cái STL che dây cho sẵn là bản trống trơn. Tui chưa xài, nhưng thêm vô phòng trường hợp ai đó muốn tìm mua đầu nối gắn bảng mạch và sửa cái che này.

Dùng với cảm biến treo tường cải tiến Filawinder

Xin cảm ơn Greg Gaub đã giúp kiểm tra và cải tiến thiết kế này.

Lưu ý là một số bộ phận được thiết kế có màng mỏng có thể che lỗ tròn để loại bỏ nhu cầu dùng support. Mấy cái này nên cắt bỏ trước khi lắp ráp.

Lưu ý quan trọng: Đầu nối cho núm chiết áp nên được lắp ngược lại khi gắn vào bo mạch (so với hướng dẫn lắp ráp gốc). Nếu không làm vậy, cánh tay servo sẽ di chuyển ngược hướng bạn mong đợi khi hiệu chỉnh (cái này có thể được sửa trong firmware sau này, nhưng đơn giản nhất là lật đầu nối lại thì vẫn xài được)

Các bước lắp ráp cho winder

1. Cố định ốc chìm nhiệt vào các lỗ cho chân đế bo mạch và chỗ gắn nắp trên khung dưới.
2. Cố định ốc chìm nhiệt vào các lỗ nối giữa khung trên và khung dưới. Mấy cái này nên lắp ở mặt không hướng ra tường để khó bị tuột ra.
3. Gắn servo vào khung trên với càng servo ở phía ngoài. Luồn dây servo qua rãnh để chúng có thể tới được hộp điều khiển.

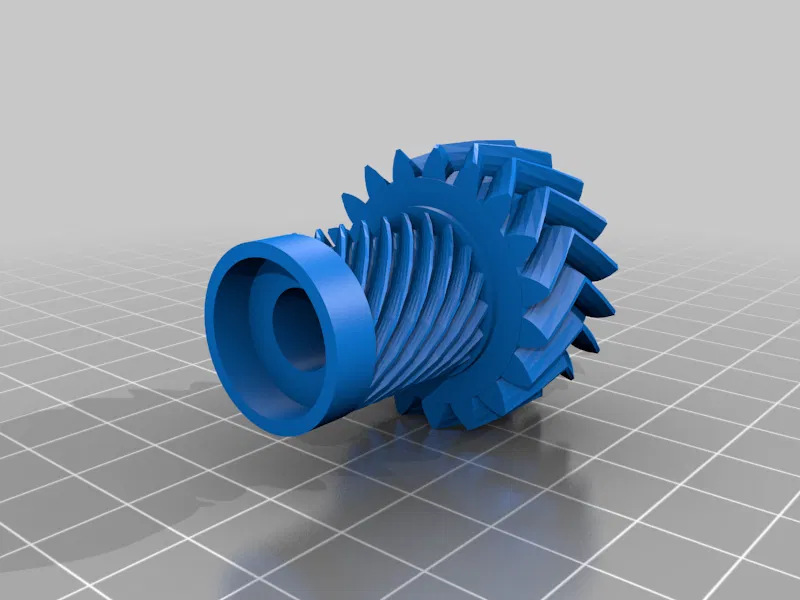

4. Gắn động cơ winder vào khay động cơ và cố định bằng vít m3. Gắn bánh răng truyền động lên trục động cơ và cố định bằng vít chí M3. Nếu xài bánh răng kép V1.01 và khay động cơ V1.01, gắn bánh răng kép bằng vít máy M3X30 và ốc chìm nhiệt. Nếu xài phiên bản vòng bi của bánh răng kép và khay động cơ, gắn 1 vòng bi 625ZZ vào mỗi đầu bánh răng kép (có thể dùng máy ép). Dùng thanh thép tròn 5mm (cắt dài 58mm) làm trục cho bánh răng kép.
5. Trượt khay động cơ vào khung dưới, cẩn thận không làm kẹp dây động cơ. Luồn dây động cơ vào hộp điều khiển. Cố định khay động cơ vào khung bằng vít M3.
6. Chạy cáp ruy băng cho cảm biến laser từ hộp điều khiển qua rãnh với dây động cơ và ra phía bên kia. Làm tương tự với cáp nối dài nguồn 90 độ.
7. Gắn khung trên vào khung dưới từ phía sau bằng vít M3 X 10 và M3X15. Sẽ có 2 sợi dây lòi ra ở khe hở phía dưới - cáp ruy băng cho cảm biến laser, và đầu cái của cáp nối dài nguồn.
8. Gắn mặt trước, rồi gắn các công tắc gạt, chiết áp. Dây có thể cắt ngắn hoặc bó lại - có đủ chỗ cho chiều dài gốc. Lưu ý là hướng của các công tắc gạt (đặc biệt là công tắc chế độ) phải khớp với nhãn in.
9. Kết nối cáp với bo mạch điều khiển, rồi gắn bo mạch điều khiển lên chân đế trong hộp điều khiển. Bo mạch được gắn với vi điều khiển hướng vào trong và cảm biến hall effect hướng ra trục quay. Cố định nắp bo mạch điều khiển bằng vít M3. Đảm bảo đầu vít bằng phẳng với nắp để bộ giữ nam châm có thể đi qua khi lắp.
10. Gắn các vòng bi trục vào bên trong các lỗ ở mỗi đầu trục chính.
11. Gắn nam châm vào bộ giữ nam châm, làm theo hướng dẫn phân cực của sách hướng dẫn lắp ráp filastruder. Nam châm nên được gắn ở vị trí càng gần đầu giữ càng tốt.
12. Vặn bộ giữ nam châm vào lỗ gắn trên bánh răng trục chính. Độ cao của nam châm nên được điều chỉnh sao cho nó càng gần cảm biến hall effect càng tốt.
13. Lắp trục hơi khó nếu làm sai thứ tự. Đầu tiên, khớp các răng của bánh răng trục chính với bánh răng kép, và đẩy thanh ren kim loại qua lỗ trên khung dưới và xuyên suốt trục chính. Cố định ở cả hai đầu bằng vòng đệm và đai ốc từ bộ kit filastruder.

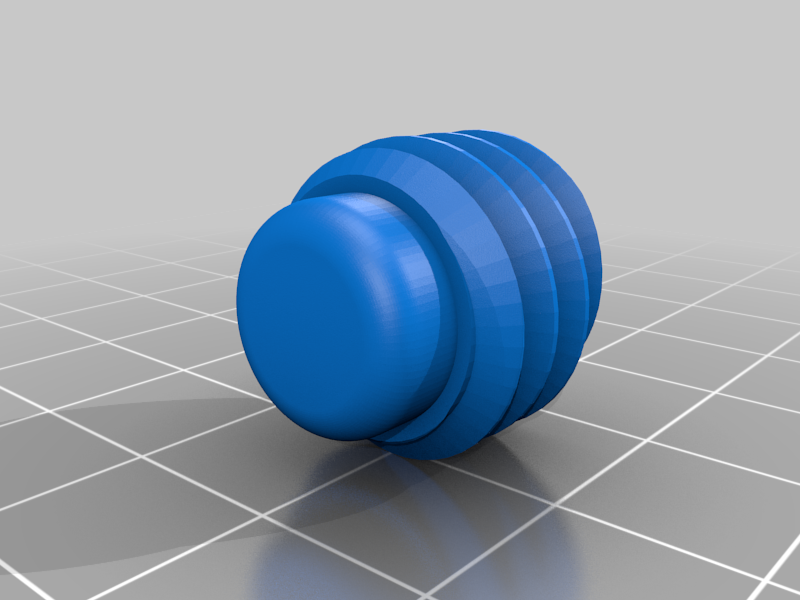

14. Có các nút bịt có thể in đi kèm để che các lỗ ở mỗi đầu trục.
15. Gắn cánh tay servo vào càng servo.

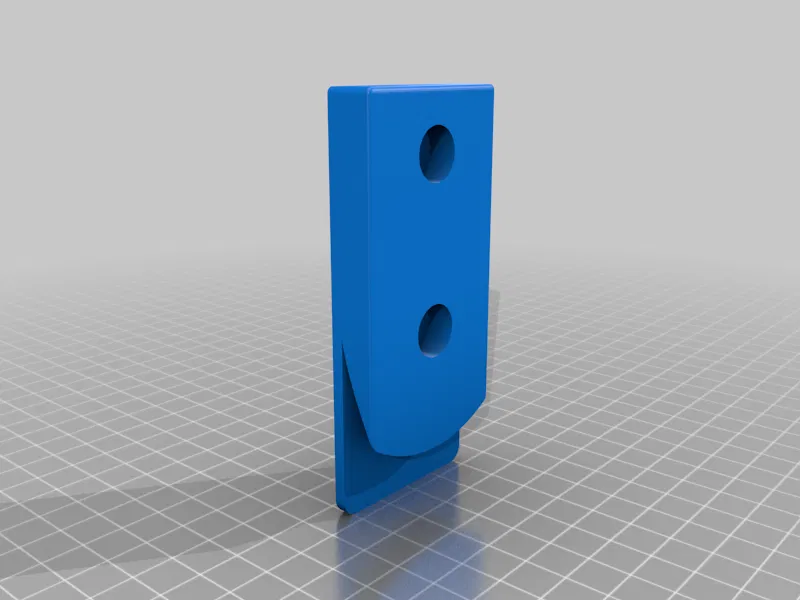

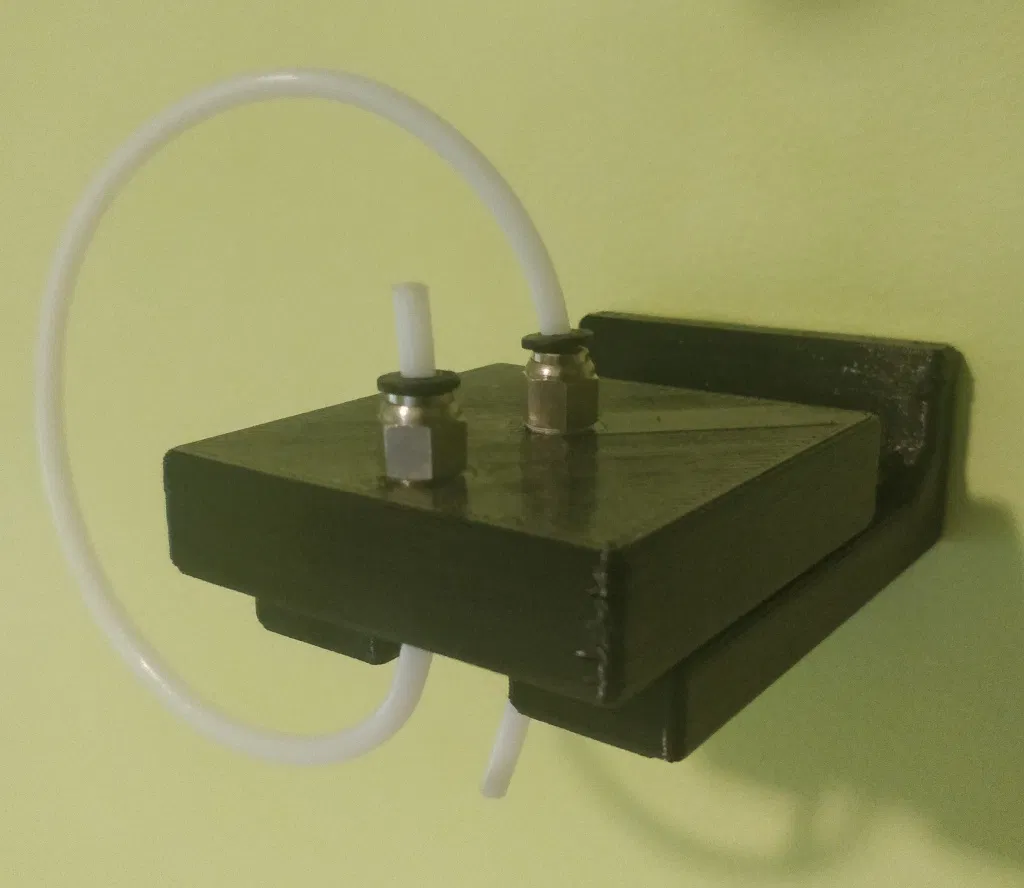

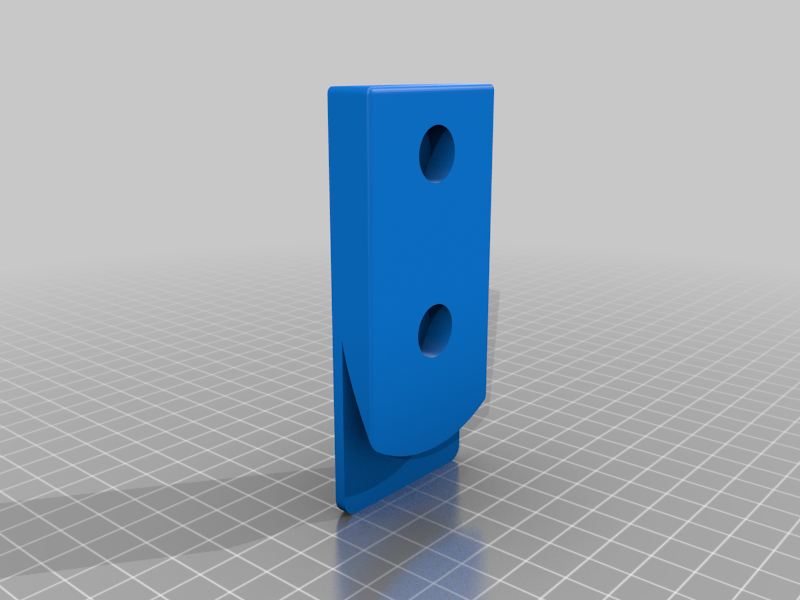

16. Lắp hai nửa của bộ giữ PTFE bằng cách trượt chúng vào nhau. Các lỗ ở phần trên được thiết kế cho khớp nối PC4-M10 passthrough. Khoảng cách mong muốn với tường có thể được cố định bằng vít M3 vào các lỗ ở dưới phần dưới của bộ phận này.
17. Để gắn cuộn dây, luồn bộ giữ cuộn dây hình nón lên trục với đầu hẹp hướng về phía cuộn dây. Sau đó trượt cuộn dây qua trục, theo sau là một bộ giữ cuộn dây khác với đầu hẹp cũng hướng về phía cuộn dây. Vặn bộ giữ cuộn dây thứ hai cho đến khi nó giữ chặt cuộn dây. Tiếp theo, khóa bộ giữ cuộn dây vào trục bằng cách vặn bộ phận khóa STL lên trục và vặn cho đến khi mọi thứ chắc chắn.
