Ống Thổi Lò Rèn

Đây là một thiết kế tham số cho quạt ly tâm. Tôi muốn một cái có thể chịu được va đập để thổi không khí vào lò rèn của mình, vì vậy tôi đã thiết kế một cái với độ dày tường, khoảng hở cánh quạt, đường kính, chiều cao, vòi phun đầu ra và đường kính lỗ đầu vào v.v. có thể tùy chỉnh. Nó có thể được in hoàn toàn mà không cần vật liệu hỗ trợ và hai nửa được giữ với nhau bằng 3 con vít No.8.

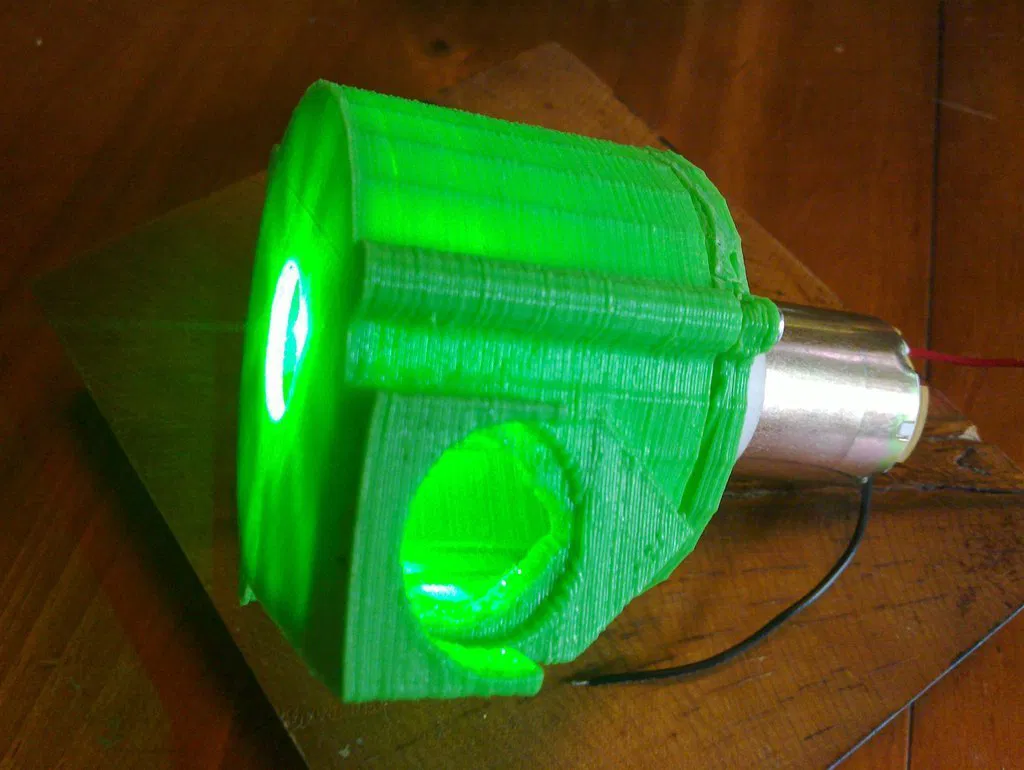

Quạt mẫu có đường kính 70mm và cao 45mm. Nó sử dụng một động cơ 12V nhỏ mà tôi đã tận dụng, nhưng có thể dễ dàng sửa đổi (về mặt vật lý hoặc lập trình) để phù hợp với nhiều loại động cơ.

Lò rèn giờ đây có một quạt thổi đường kính 110mm được in 3D, và nó thổi đủ không khí vào ống thổi. Động cơ tôi chọn không có RPM rất cao. Nó chỉ vừa đủ đạt nhiệt độ trắng với một quạt, nhưng không bị chảy ngay cả khi in bằng PLA do luồng không khí cao. Một động cơ nhanh hơn nhiều trên một quạt in nhỏ hơn tạo ra luồng khí cao hơn, vì vậy tôi chắc chắn rằng mình có thể khai thác thêm từ nó sau này.

Hướng dẫn

In vỏ, cánh quạt và nắp. Gắn động cơ vào nắp bằng 2 vít M3 hoặc tương tự. Làm ấm trục động cơ và cắm vào lỗ ở đáy cánh quạt. Không cắt bỏ các sợi nhựa thừa bên trong cánh quạt.

Đảm bảo rằng:

a) Cánh quạt không chạm vào vít gắn động cơ, và

b) Cánh quạt được lắp ở giữa trục động cơ.

c) Cánh quạt sẽ quay theo đúng hướng để "quét" không khí ra khỏi đầu ra.

Cố định nắp vào vỏ bằng 3 vít gỗ đầu chìm nhỏ. Kết nối động cơ với nguồn điện áp phù hợp.

Vòi phun có thể được làm từ bất kỳ ống hoặc tấm kim loại tiện dụng nào và cố định vào đầu ra bằng băng keo. Này, đó là một quạt dẫn động nên đây là một ứng dụng hợp lệ.
