Công Tắc Kép - Nhấn Nửa Hay Nhấn Hết
Công tắc kép thu nhỏ, hoạt động như nút chụp ảnh máy ảnh: nhấn nhẹ là “nửa hành trình”, nhấn mạnh là “hoàn chỉnh”. Được chế tạo từ công tắc TACT 5mm, băng đồng, bọt biển dẫn điện và bu lông M3. Đo điện trở để xác định trạng thái nhấn.
Mô tả
Công tắc kép thu nhỏ; chạm nhẹ vào nó sẽ tính là “nhấn nửa chừng” và nhấn mạnh sẽ là một cú nhấp chuột hoàn chỉnh. Giống như nút chụp ảnh của máy ảnh, nhấn nửa chừng sẽ kích hoạt hệ thống và khởi động hệ thống lấy nét tự động, v.v.

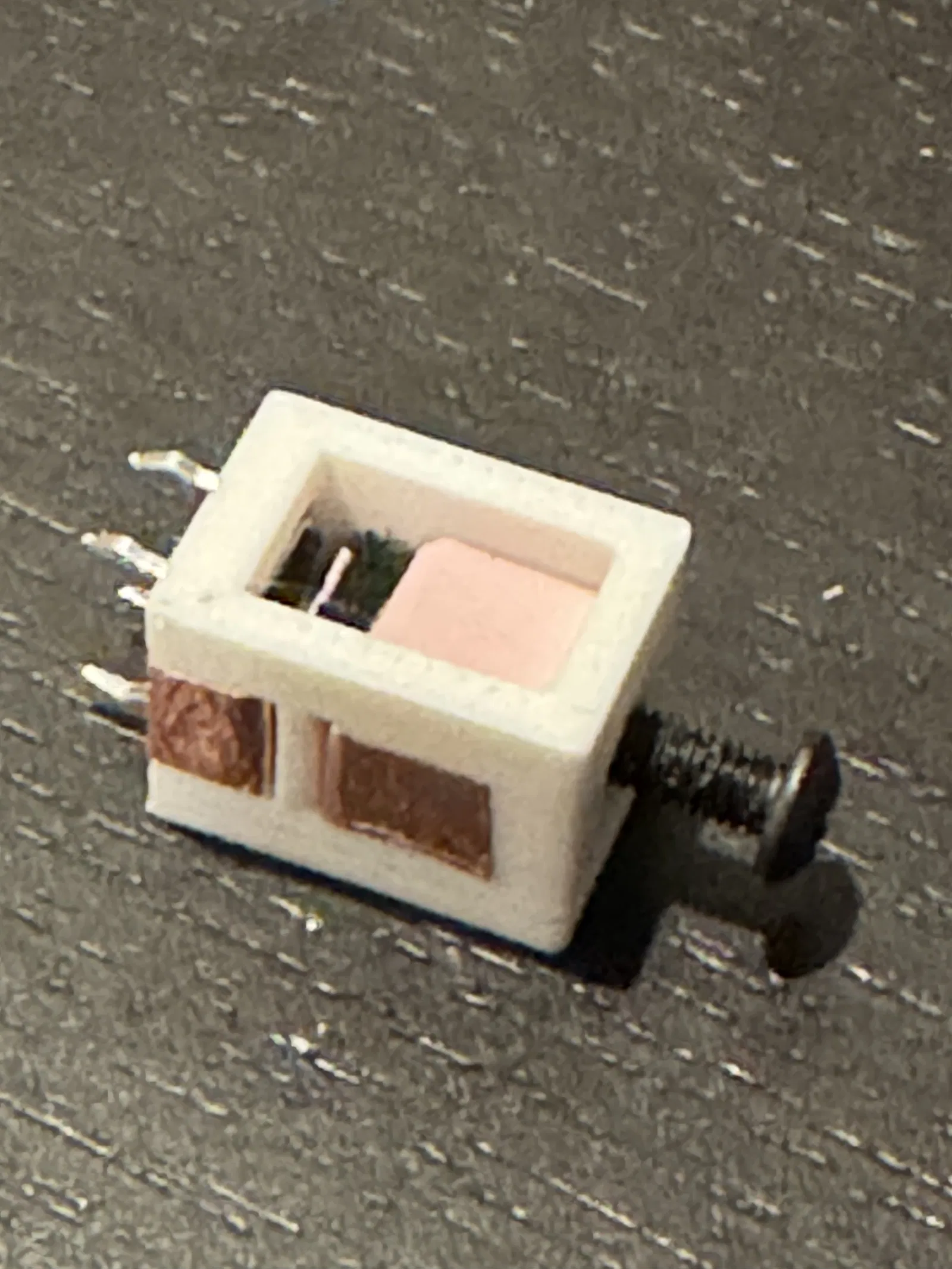

Trong trường hợp này, nó được chế tạo xung quanh một công tắc TACT 5mm, hai dải băng đồng có keo dính, một miếng bọt biển dẫn điện nhỏ (thường đi kèm với các bộ vi xử lý nhỏ), và một bu lông M3.
Đo điện trở giữa hai dải băng đồng và khi có áp lực tác dụng; đủ để ép bọt biển nhưng không đủ để nhấp công tắc TACT; điện trở sẽ giảm từ Mohm xuống vài nghìn.
