Giá đỡ cuộn filament tối giản cho máy in 3D Voron 2.4

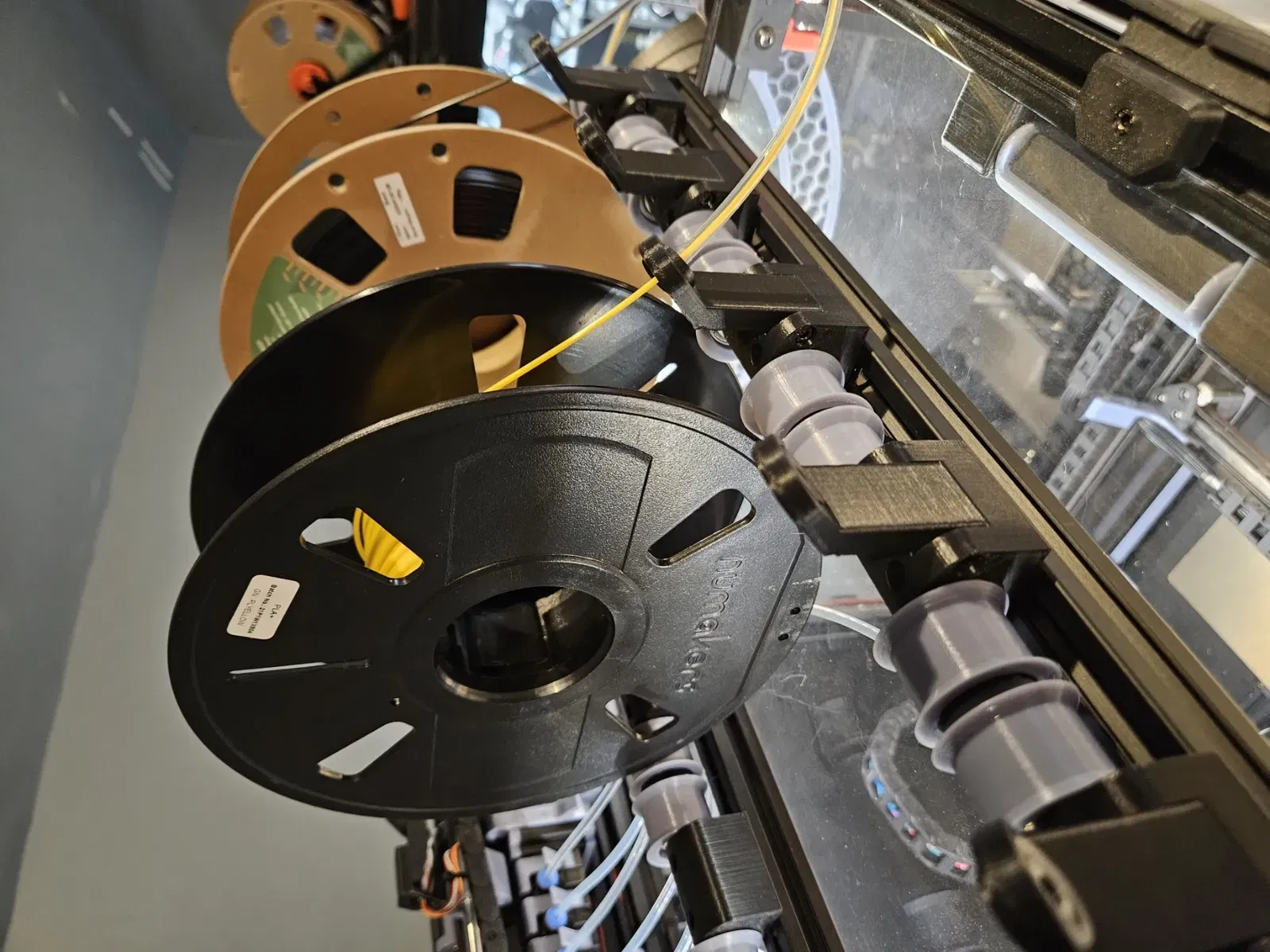

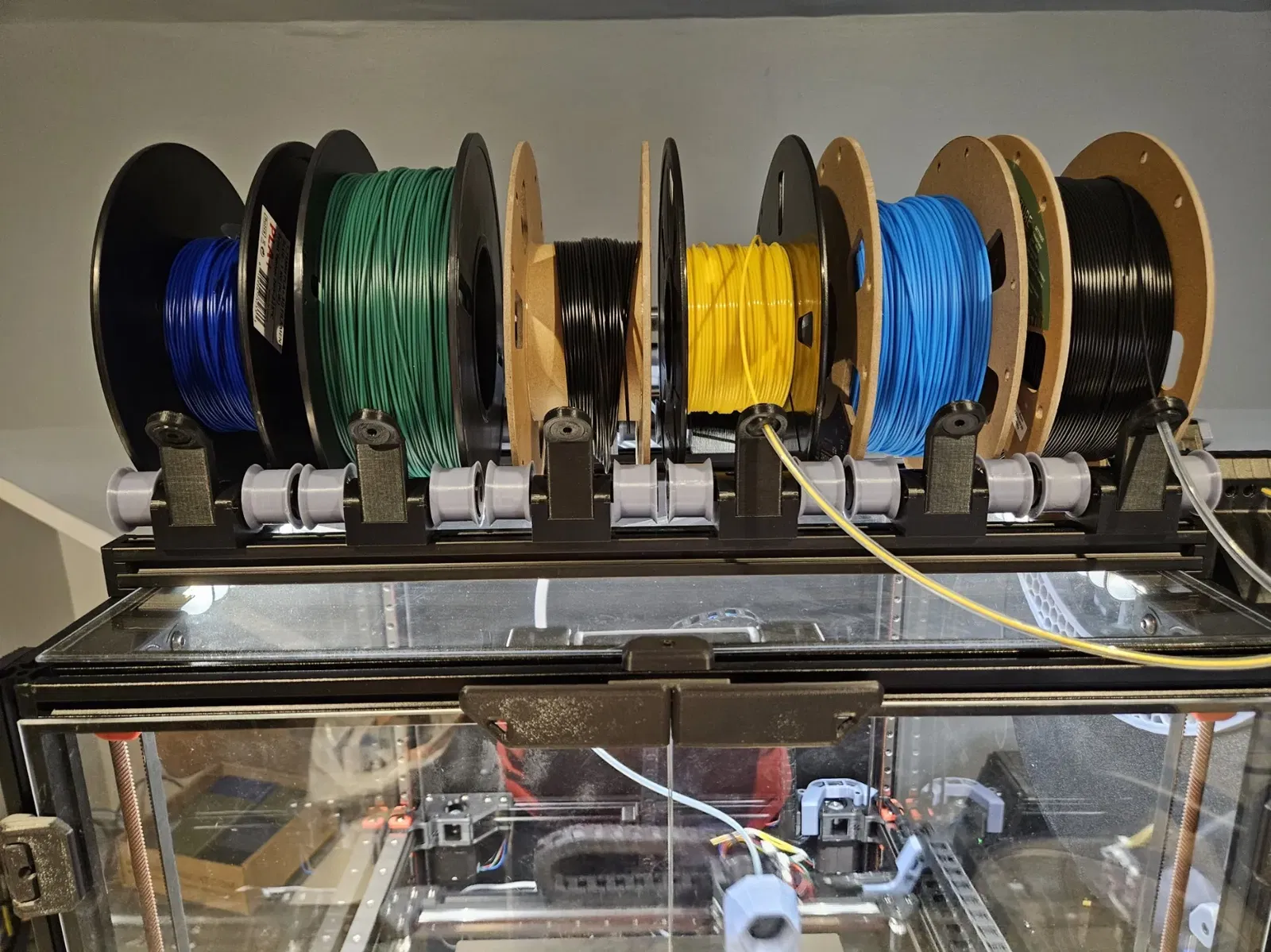

Giá đỡ cuộn dây tối giản dựa trên con lăn. Ma sát cực thấp sử dụng vòng bi 608 và rất gọn gàng để bạn có thể đặt 6 cái lên trên một chiếc Voron 2.4 dài 350mm.

Hướng dẫn PTFE ở phía trước là một cơ chế xoay in tại chỗ. Kích thước rất chặt chẽ và bạn có thể cần phải chọc một cái tua vít hoặc bu lông qua lỗ và lực nó một chút để giải phóng. Nếu bạn hoàn toàn không thể giải phóng nó thì bạn cần phải hiệu chỉnh máy in của mình - chân voi thường là thủ phạm trong loại thiết kế này. Bạn cũng sẽ muốn xoay nó một vài lần để làm mòn bề mặt một chút hoặc nếu bạn muốn làm kỹ lưỡng thì hãy chà nhám các cạnh của đĩa bên trong. Chỉ cần cẩn thận không chà quá nhiều để nó không còn giữ được. PTFE nên vừa khít trong lỗ để giữ nó ở vị trí. Tôi khuyên bạn nên sử dụng PTFE có đường kính trong 2.5mm và để tiện lợi hơn, hãy cắt một cạnh chéo vào đầu của PTFE.

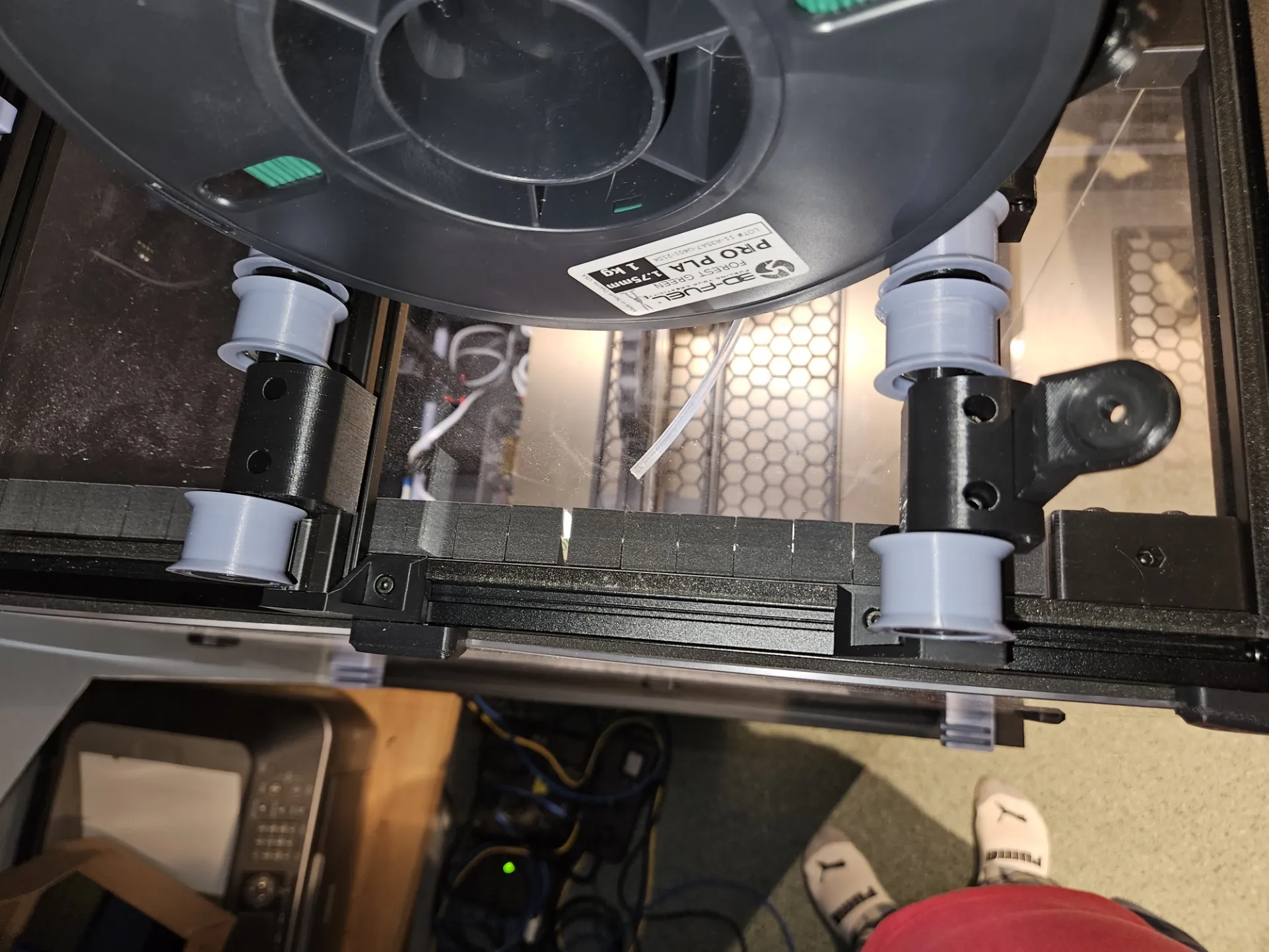

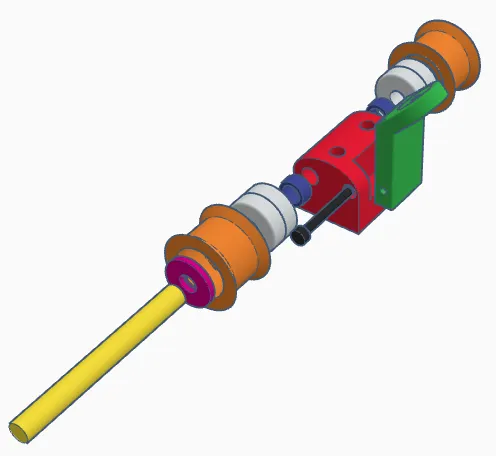

Xem hình ảnh nổ để biết mẹo lắp ráp. Có một chỗ lắp nhiệt M3 4mmx5mm ở phía bên phải được khoét lõm (lỗ được khoan theo đó) cho bu lông M3 30mm giữ hướng dẫn xoay ở vị trí. Những thứ giống như vòng đệm ở hai đầu trục (được đánh dấu là “khóa trục”) nên được lắp chặt để giữ cho cụm lại với nhau. Chúng không cần phải quá chặt vì không có lực nào thực sự tác động lên chúng. Nhưng nếu chúng không đủ chặt, chỉ cần giảm kích thước một chút trong slicer. Không có yêu cầu kích thước quan trọng nào khác ngoài đường kính trong để vừa với trục. Tôi đã bao gồm các trục có thể in và cho đến nay chúng đã hoạt động tốt trong ABS in nằm ngang vì lực cắt là chống lại các đường lớp, không theo chúng. Tuy nhiên, bạn có thể sử dụng một số thanh trơn hoặc thanh ren 6mm và in các ống để giữ cho vòng bi khít với chúng. Tôi phát hiện rằng kích thước quá chặt khi cố gắng sử dụng thanh 8mm với vòng bi 608.

Mỗi cuộn cần

• 8x vòng bi 608
• 1x bu lông M3 30mm
• 1x chỗ lắp nhiệt M3 4mmx5mm
• 4x M3 16mm (để gắn vào thanh nhôm 2020)
• 4x đai ốc t-nut M3 (để gắn vào thanh nhôm 2020)

Bạn có thể có khả năng in một bộ thay thế cho các vòng bi 608 bằng một ống với các kích thước sau mặc dù chúng sẽ tăng ma sát, tất nhiên:

• Đường kính trong 8mm + ~1mm để cho phép quay dễ dàng
• Đường kính ngoài 22mm
• Dài 14mm

Gắn chúng vào các thanh định hình 2020 cách nhau đủ để giữ cho đáy cuộn của bạn không kéo trên bề mặt bên dưới. Tôi đã sử dụng các thanh 500mm để trải rộng 510mm trên đỉnh của một chiếc Voron 2.4 dài 350mm.

Tôi đã in bằng Overture ABS với cài đặt in các bộ phận Voron cơ bản:

• Đầu phun 0.4mm
• Chiều rộng đùn lớp 0.4mm bắt buộc
• Chiều cao lớp 0.2mm
• 4 viền
• 40% độ đầy gyroid

In theo hướng đã cung cấp và hỗ trợ duy nhất bạn sẽ cần là hỗ trợ đơn giản trên Giá đỡ có hướng dẫn. Đề xuất của tôi là hỗ trợ hữu cơ chỉ trên bàn xây dựng được sơn lên phần nhô ra. Tùy chọn, sơn một số hỗ trợ hữu cơ dưới phần giữa của hướng dẫn xoay để tăng cường độ ổn định nếu bạn thấy gặp vấn đề về độ bám dính khi nó lên gần đỉnh.

2024-08-25: Theo phản hồi từ nhà sản xuất, đã cập nhật các bộ phận để sử dụng hướng dẫn căn chỉnh có độ sâu nông hơn để tính đến sự khác biệt về chiều sâu của t-nut và thanh định hình.
