Dây Dẫn Filament Ender 3 với Khớp Nối Ống PTFE
Giá đỡ dây dẫn filament cho máy Ender 3, có ren M6 để gắn khớp nối ống PTFE! Thiết kế để gắn vào thanh nhôm định hình class 2020 (hầu hết các máy in). Giúp dây tóc đi vào chính giữa máy, tiện lợi cho việc bảo trì.
Mô tả

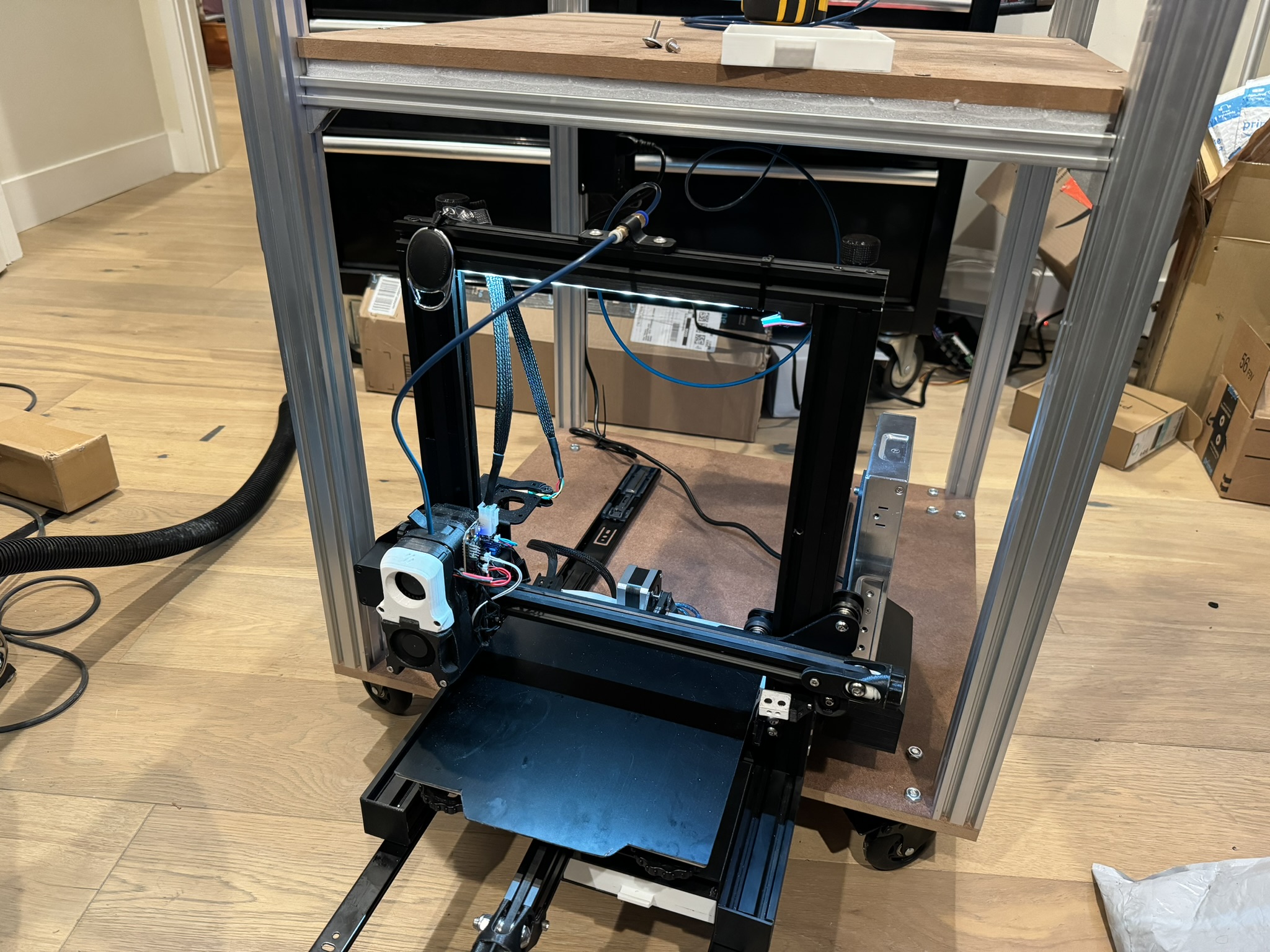

Mình đã thiết kế một cái xe đẩy máy in 3D, để đặt cuộn dây tóc (filament) không nằm kế bên máy in. Mình muốn tạo ra một cái khớp nối ống bowden để có thể tháo ra khỏi nguồn dây tóc chính và làm việc trên máy in của mình. Mình cũng muốn dây tóc đi vào ngay chính giữa máy Ender3 của mình.

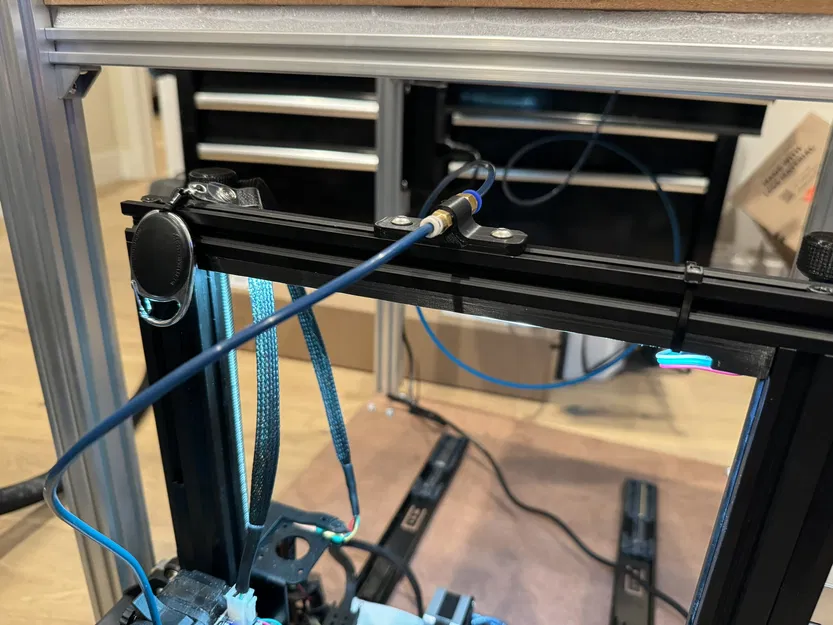

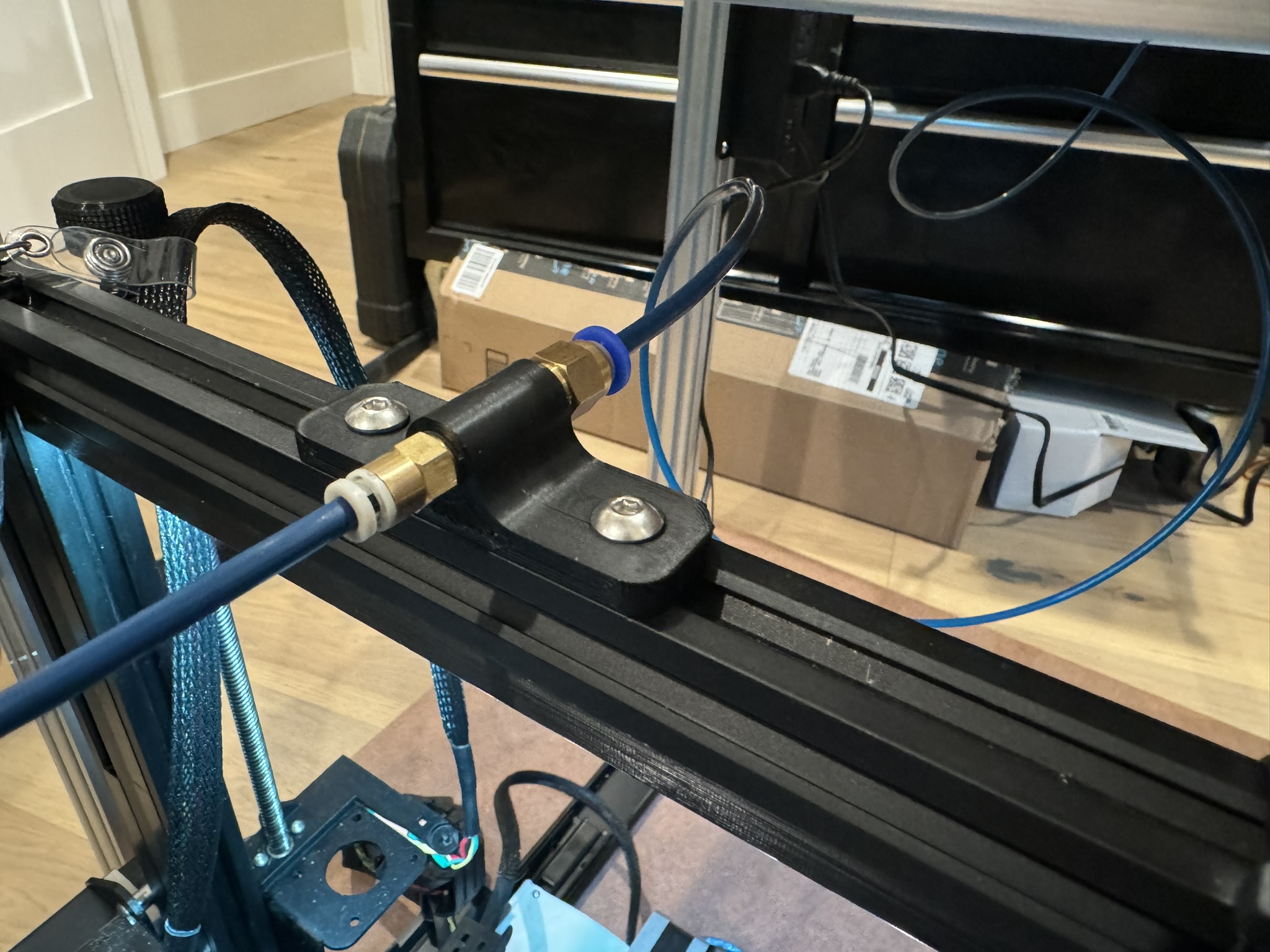

Đây là một thiết kế đơn giản sử dụng khớp nối M6 cho ống bowden PTFE Capricorn. Nó được thiết kế để gắn vào bất kỳ thanh nhôm định hình class 2020 nào bằng ốc M5 và đai ốc giữ. Mình đã cung cấp mô hình Fusion360 nếu bạn muốn chỉnh sửa gì nhé.
Cài đặt in (rất linh hoạt)
- ABS/ASA (hoặc PETG) để chịu nhiệt
- Đầu phun 0.6mm
- Chiều cao lớp in 0.2mm
- In nằm nghiêng để tối ưu độ bền của ren và đảm bảo đường đi của dây tóc được chính xác nhất
Mô hình khá đơn giản, nhưng nếu có câu hỏi gì cứ liên hệ mình nha!
