Hệ thống đế gắn túi tháo lắp nhanh cho xe đạp fatbike
Thiết kế đế gắn túi tháo lắp nhanh, tối ưu cho xe Engwe Engine Pro/X và có thể tùy biến cho các loại xe khác. Hướng dẫn chi tiết về in ấn, lắp ráp và kinh nghiệm sử dụng thực tế, kèm theo các lựa chọn vật liệu in như ABS, PETG, PLA và các phụ kiện đi kèm.
Mô tả

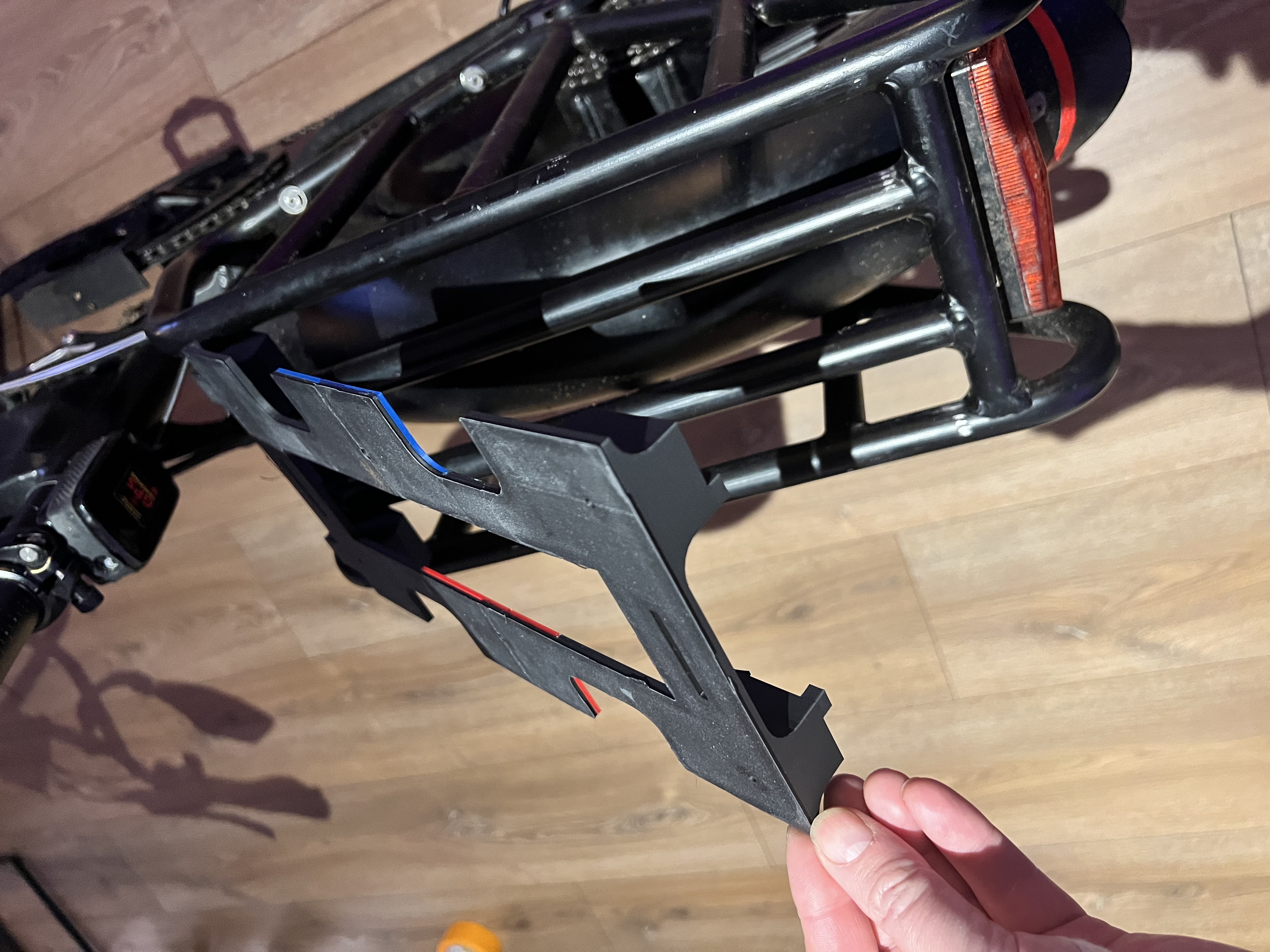

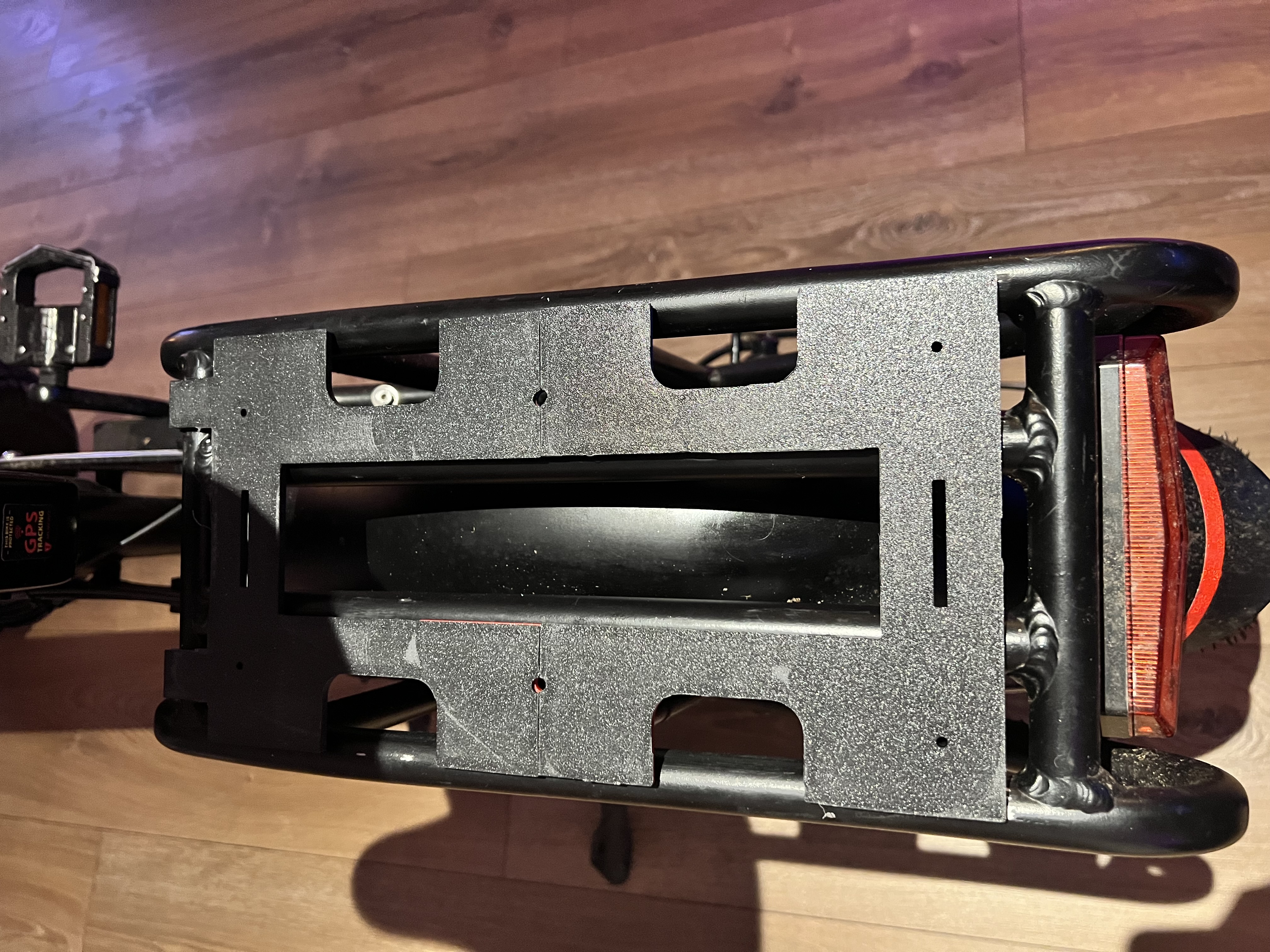

Tui tạo ra cái này để gắn túi nhanh cho cái baga của xe Engwe Engine X hoặc Pro. Có thể gắn cho mấy xe khác nữa, mà không chắc lắm. Ít nhất thì cũng có thể chỉnh sửa lại cho phù hợp.

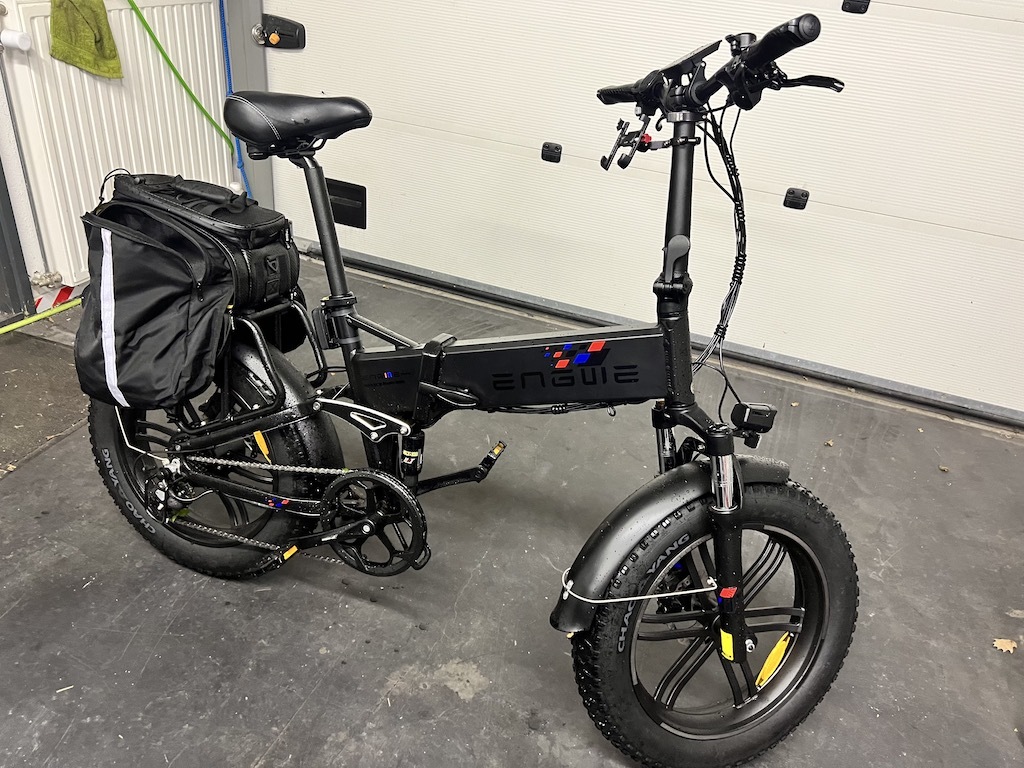

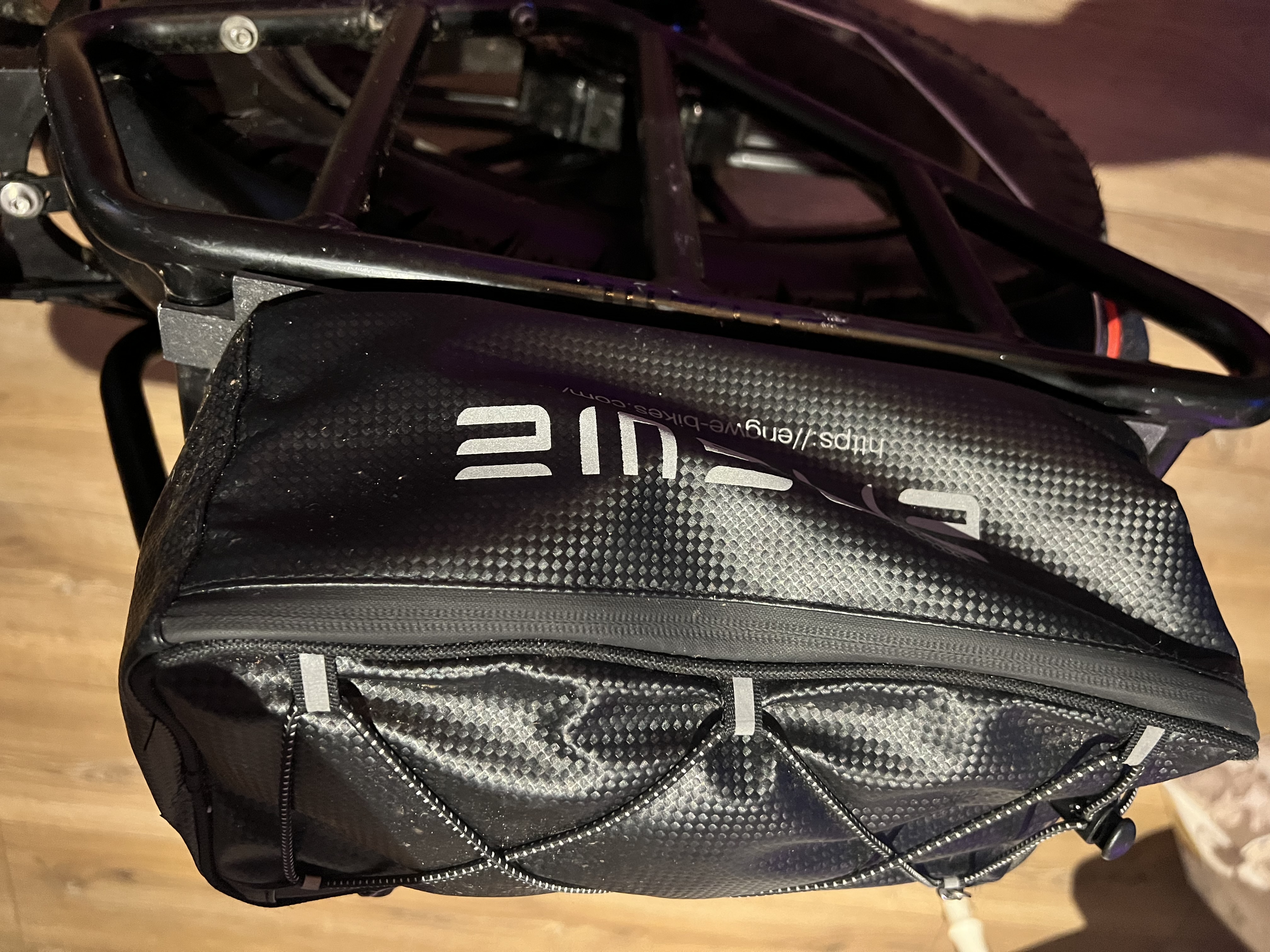

Sài ngon với cái túi rack bag 17-35L của Engwe hoặc túi 17L của Engwe. Nhưng mà chắc là xài được với hầu hết các loại túi, thậm chí là thùng.
Hướng dẫn in
Nên xài nhựa ABS hoặc PETG cho tất cả các bộ phận. Tuy nhiên, PLA thì cũng xài được cho mọi thứ trừ mấy cái dây đai giữ. In 100% độ đặc ruột để có kết quả tốt nhất.
Mấy cái bộ phận phía trước nhớ in có hỗ trợ (supports) nha!
Bản Revision 3 vs 4

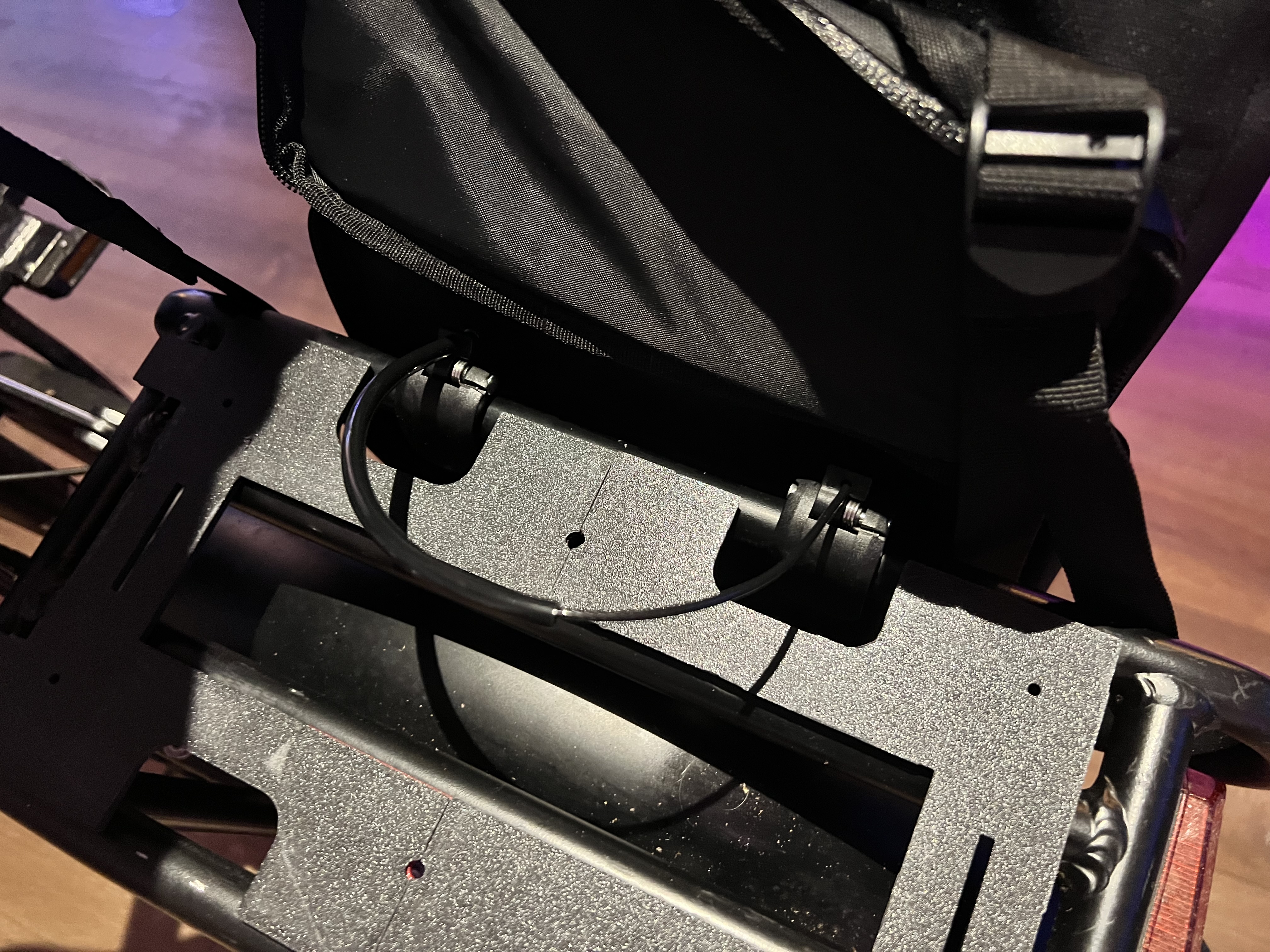

Ở bản revision 4, tui có thêm mấy cái lỗ để gắn cái ba lô của Engwe, nên là có thể kết hợp xài chung với cái đế gắn này.
Đối với bản revision 4 có file STL cho mấy máy in cỡ bình thường, mấy bộ phận trước và sau nằm chung 1 miếng, còn file riêng cho mấy máy nhỏ hơn.
Hướng dẫn lắp ráp

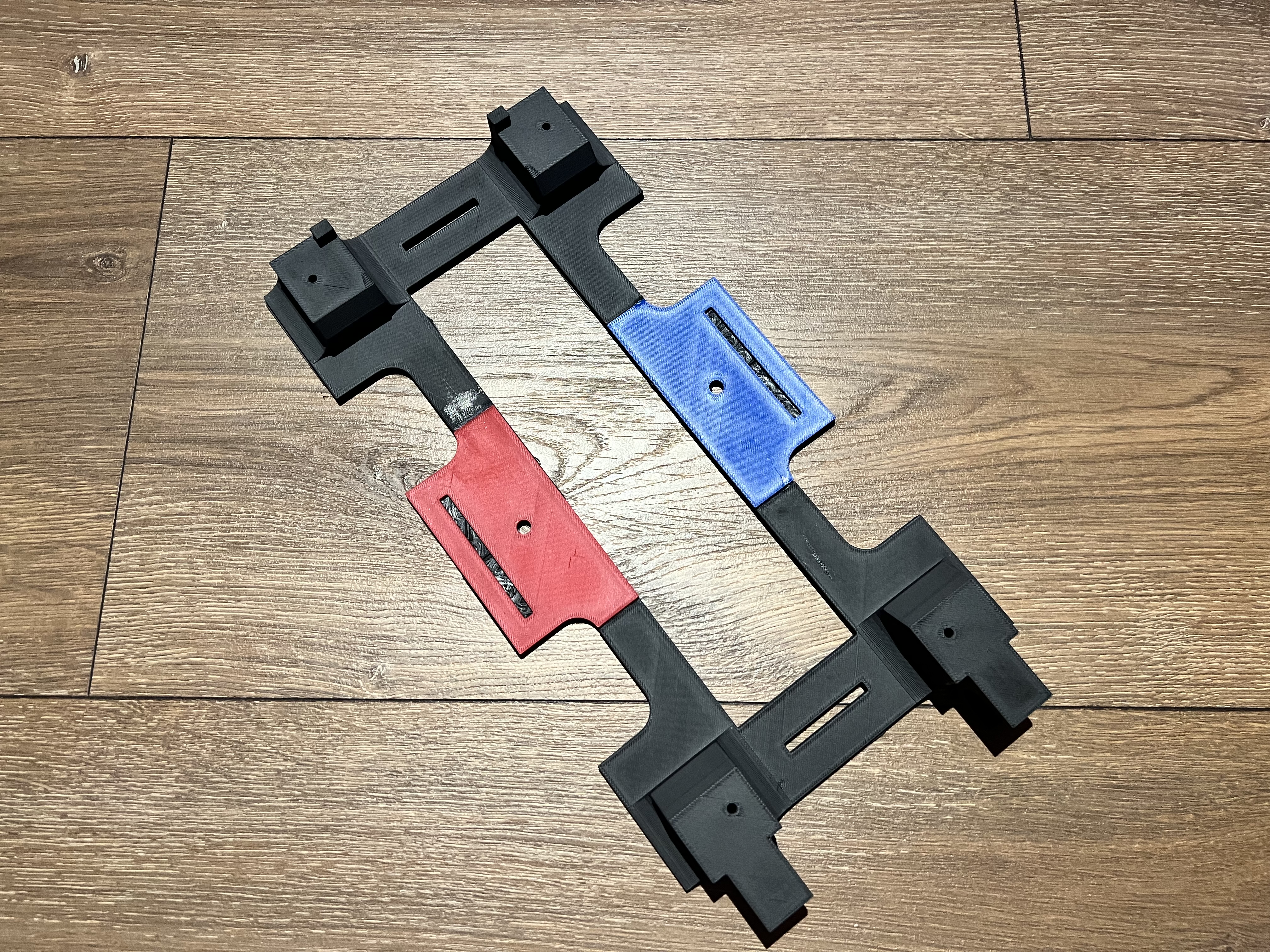

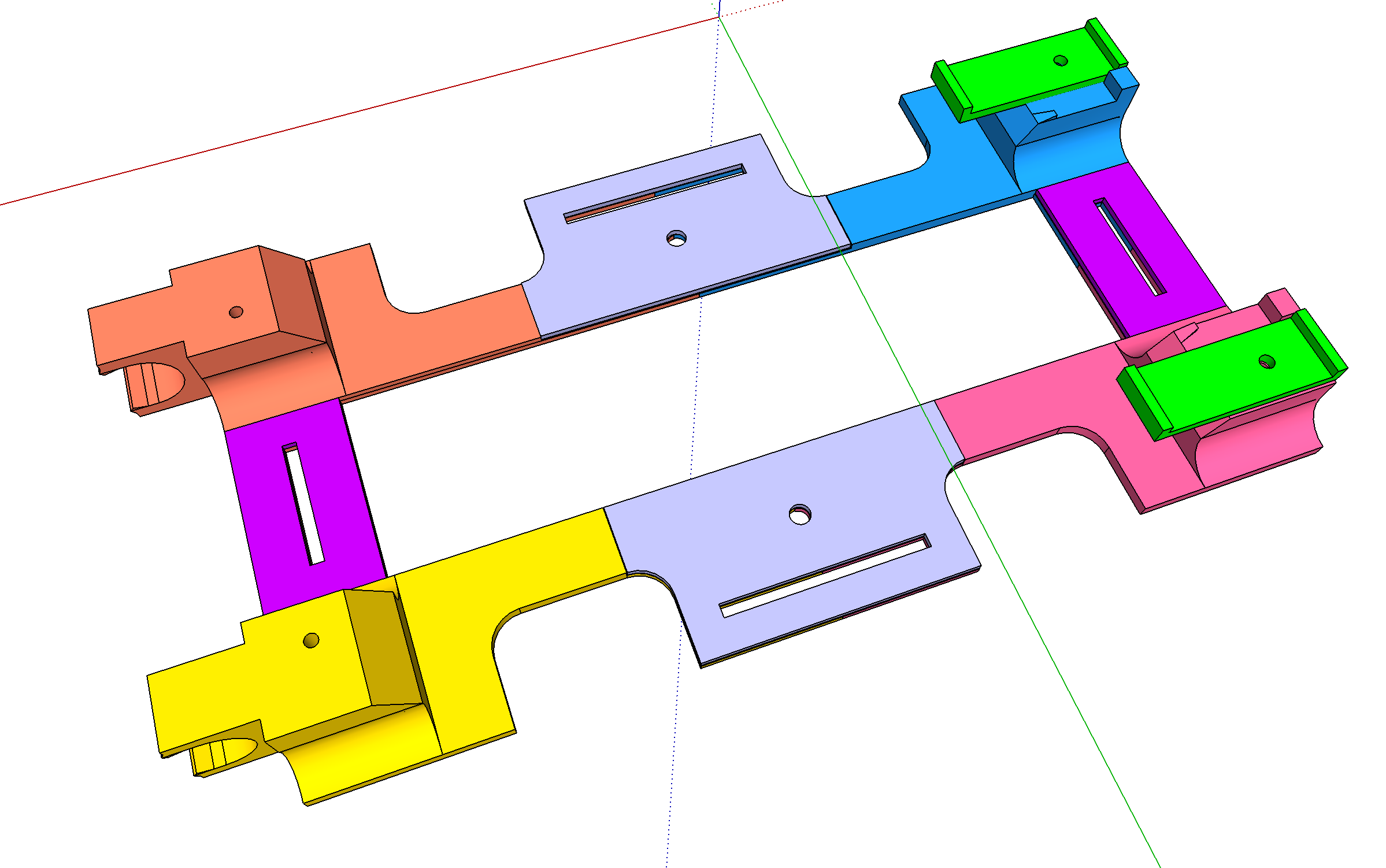

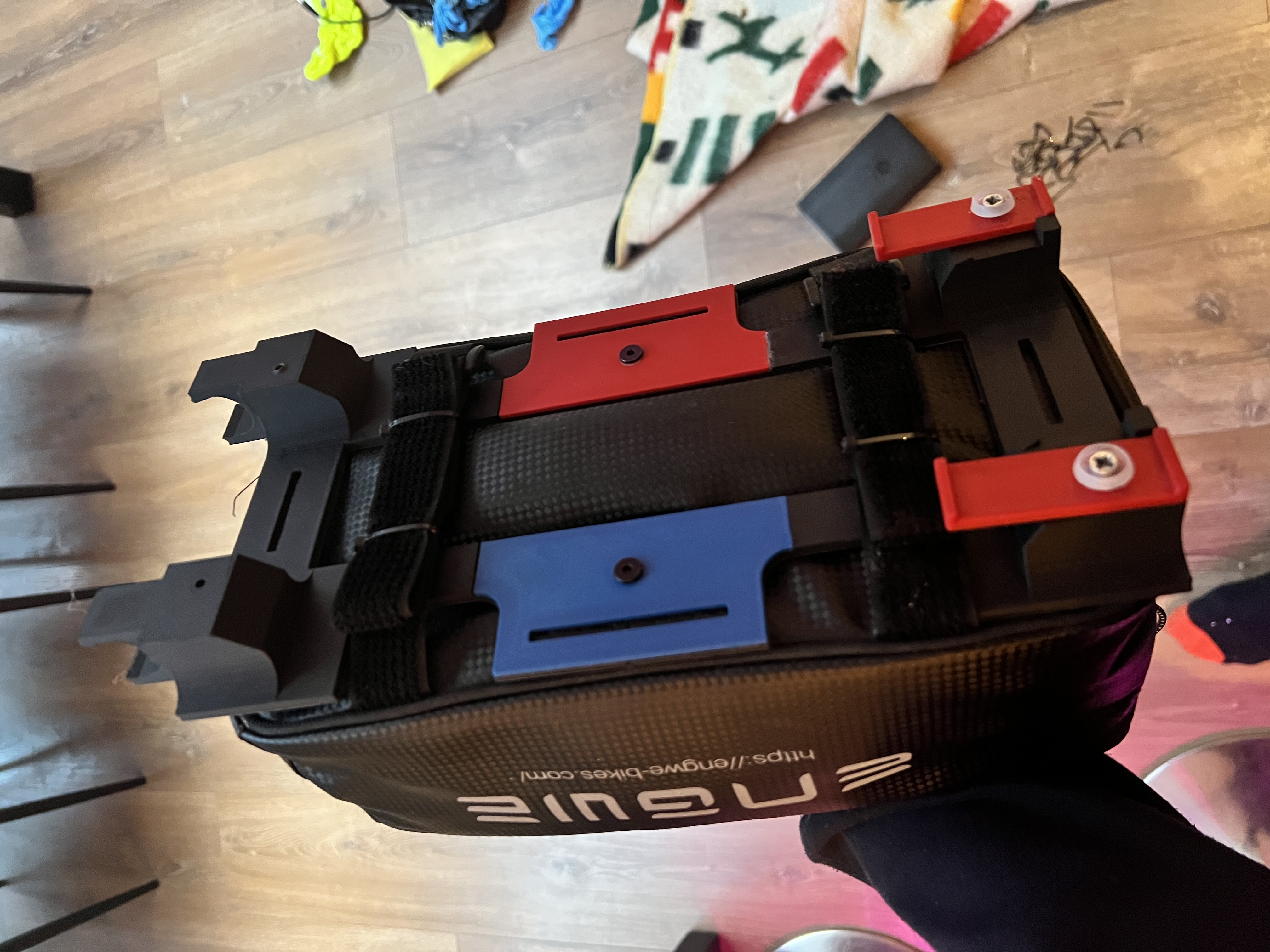

Tui dùng keo siêu dính (crazy glue/secondelijm) để dán tất cả các bộ phận lại với nhau như hình ghép. Cái này xài được cho cả PLA và ABS. Với ABS thì có thể dùng thêm axeton. Còn với PETG thì phải xài loại keo khác.

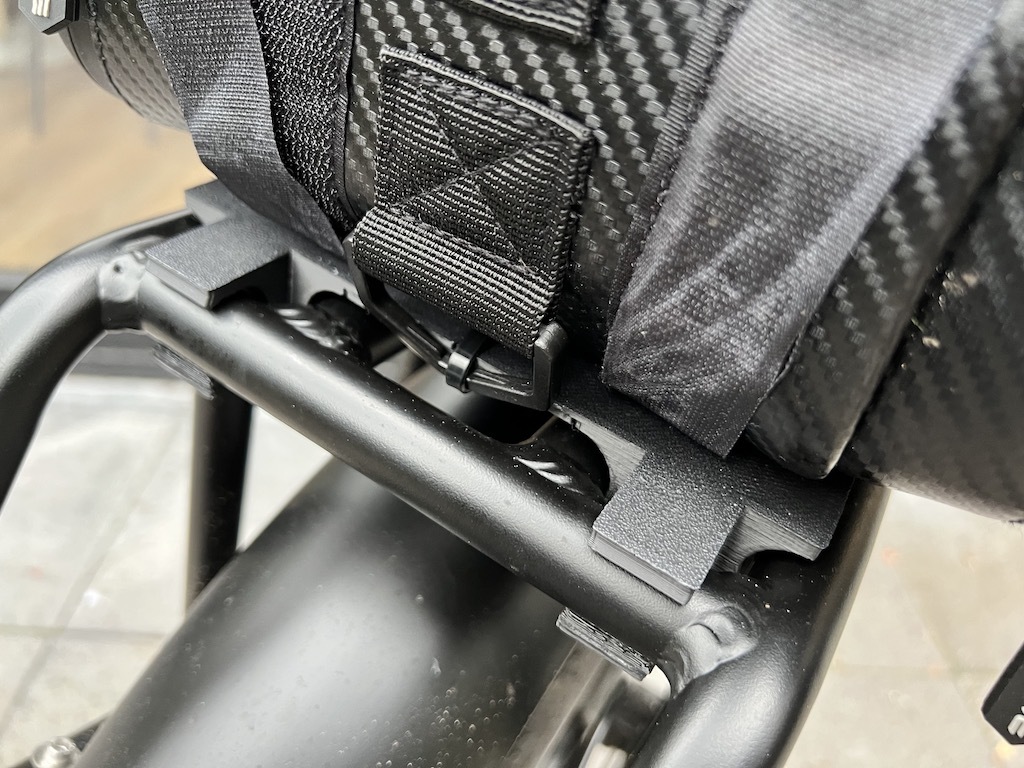

Mấy cái dây đai giữ có thể gắn bằng ốc M3 và long đền.
Sau đó thì xài cái dây dán velcro của túi để gắn túi lên cái đế gắn nhanh. Ngoài ra hoặc thay thế, bạn có thể xài mấy cái lỗ trên đế gắn và bắt ốc vào túi.
Kinh nghiệm sau 1 năm sử dụng cường độ cao
Tui đã xài bản revision 3 (in bằng PLA) suốt 1 năm trời, chịu đựng thời tiết Hà Lan. Cái PLA thì giữ tốt, ngoại trừ mấy cái dây đai giữ bị gãy, nên tui in lại bằng ABS. Cái đế gắn túi Engwe 17-35L cũng bị gãy ở 1 chỗ nhưng được giữ lại nhờ chính cái túi, nên vẫn còn dùng được.
Tham khảo túi
(Không có link affiliate)
- Túi 17L https://engwe-bikes-eu.com/collections/bag-collection/products/ngwe-waterproof-bike-rack-bag-with-17-35l-large-capacity
- Túi rack Engwe 17-35L https://engwe-bikes-eu.com/collections/bag-collection/products/engwe-35l-waterproof-bike-rack-bag
- Ba lô https://engwe-bikes-eu.com/collections/bag-collection/products/large-backpack
