Kính Hiển Vi Quang Học Công Suất Thấp

Đây là bản cập nhật (25 tháng 7 năm 2025) cho thiết kế ban đầu của tôi, vốn có nhiều chuyển động của trường nhìn do độ rơ giữa ống kính và chân đế cũng như sự rung lắc của chân đế cổ ngỗng truyền thống. Độ rơ giữa ống kính và chân đế đã được giảm bớt bằng cách thêm một khe vào bộ giữ ống kính và sử dụng dây đai nén. Độ cứng đã được tăng cường bằng cách sử dụng chân đế ba chân. Một núm xoay đã được thêm vào ống kính để hỗ trợ lấy nét. Kính hiển vi chấp nhận các ống kính tiêu chuẩn có ren RMS và kính ngắm tiêu chuẩn 23,2 mm.

Chiều dài ống kính 100 mm ngắn hơn và hoạt động tốt hơn cho trẻ em. Vì đây không phải là độ dài tiêu chuẩn (là 160 mm) nên độ phóng đại được in trên ống kính và kính ngắm sẽ bị thay đổi. Dưới đây là các giá trị đo được cho chiều dài ống kính 100 mm:

Việc thay đổi chiều dài ống kính cũng ảnh hưởng đến chất lượng hình ảnh, nhưng điều này không đáng chú ý ở độ phóng đại thấp như vậy.

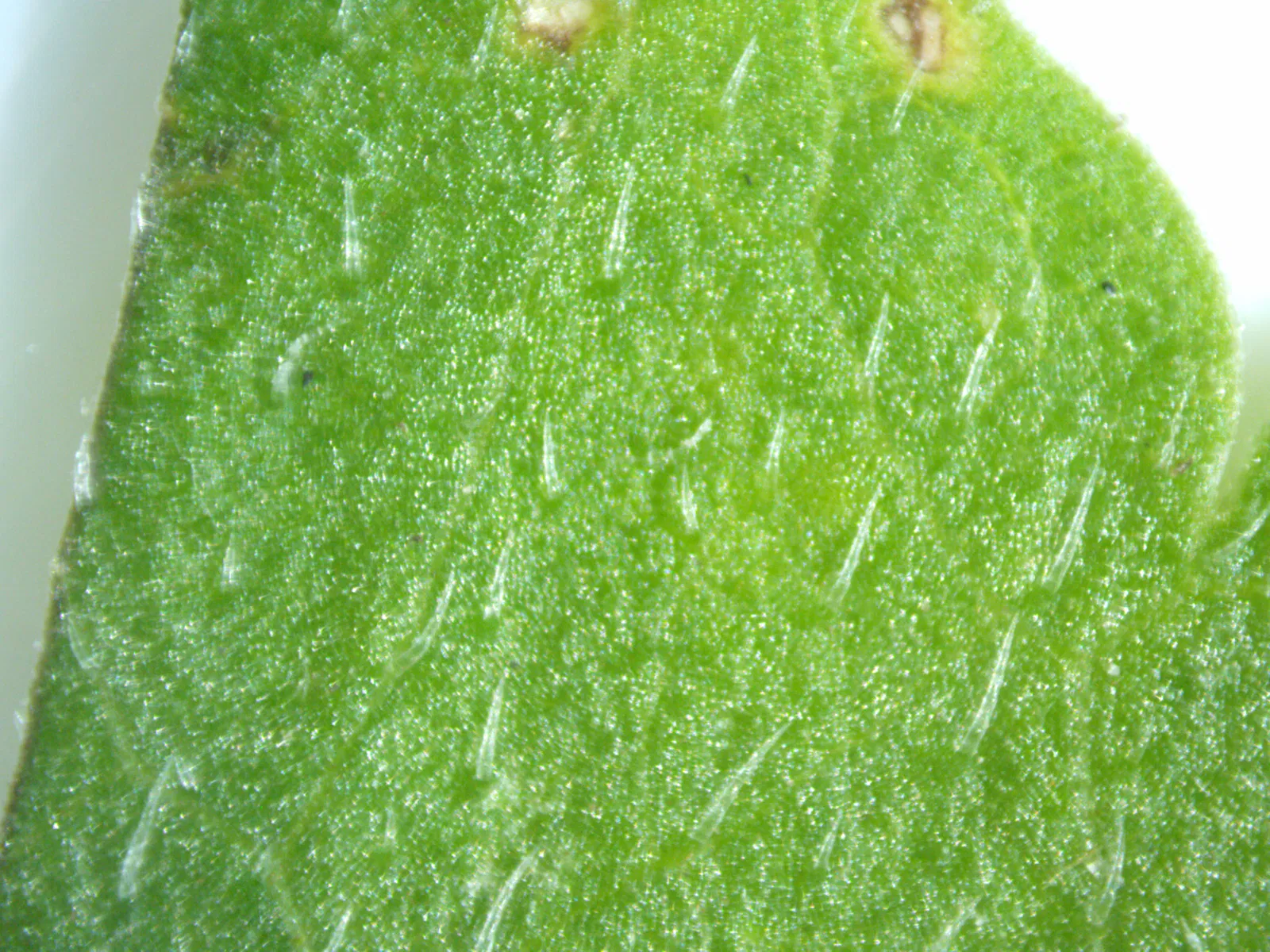

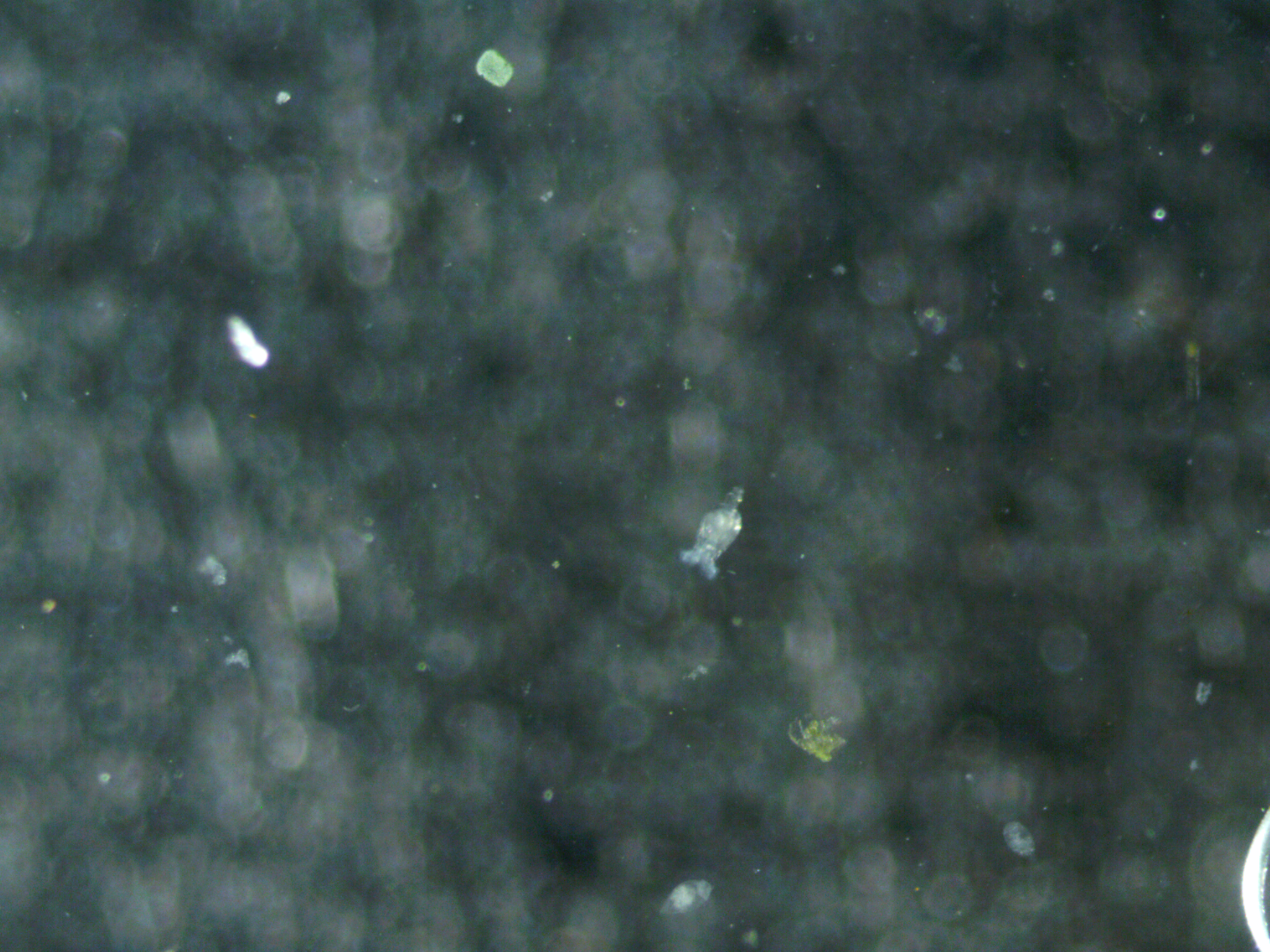

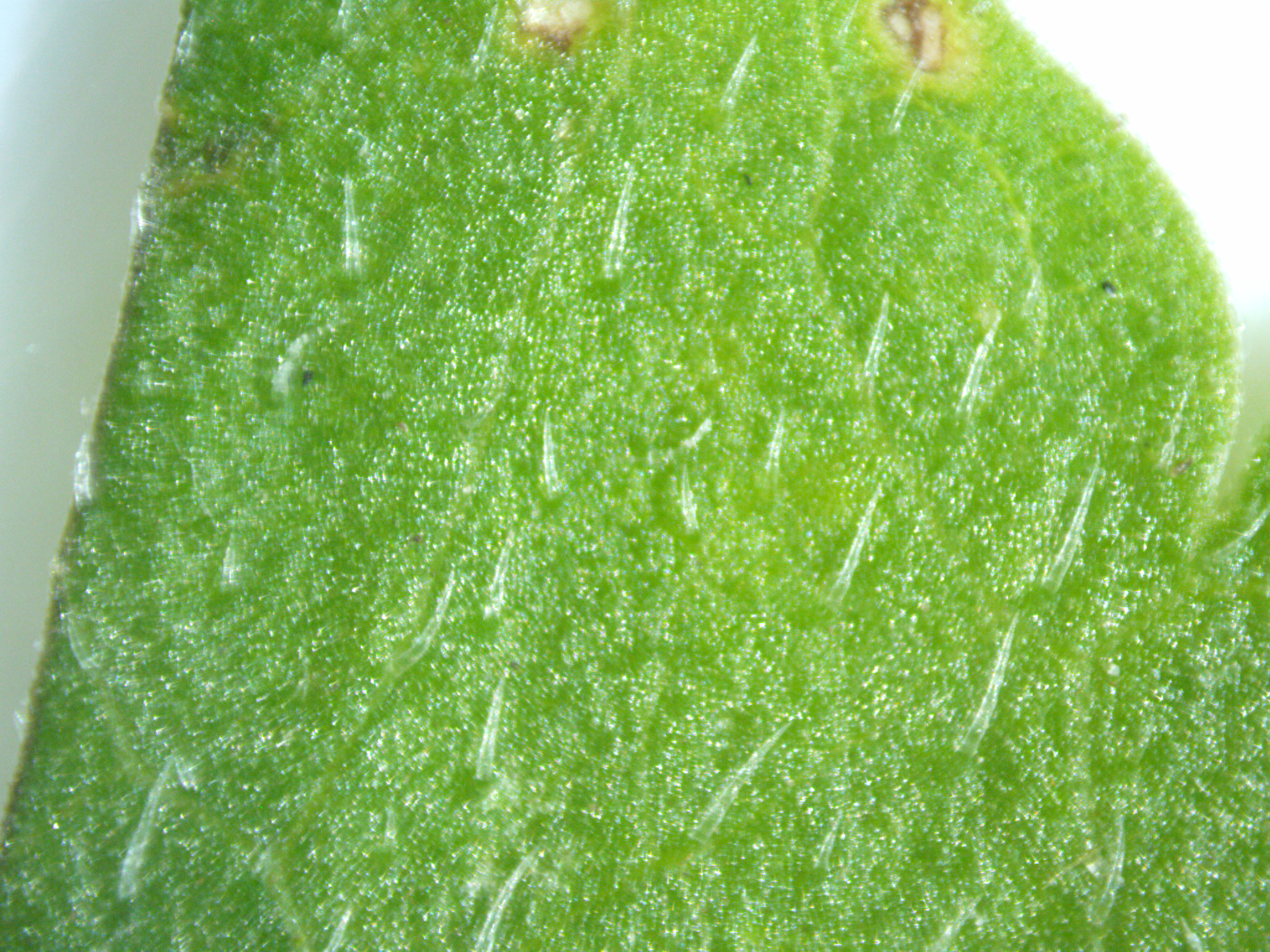

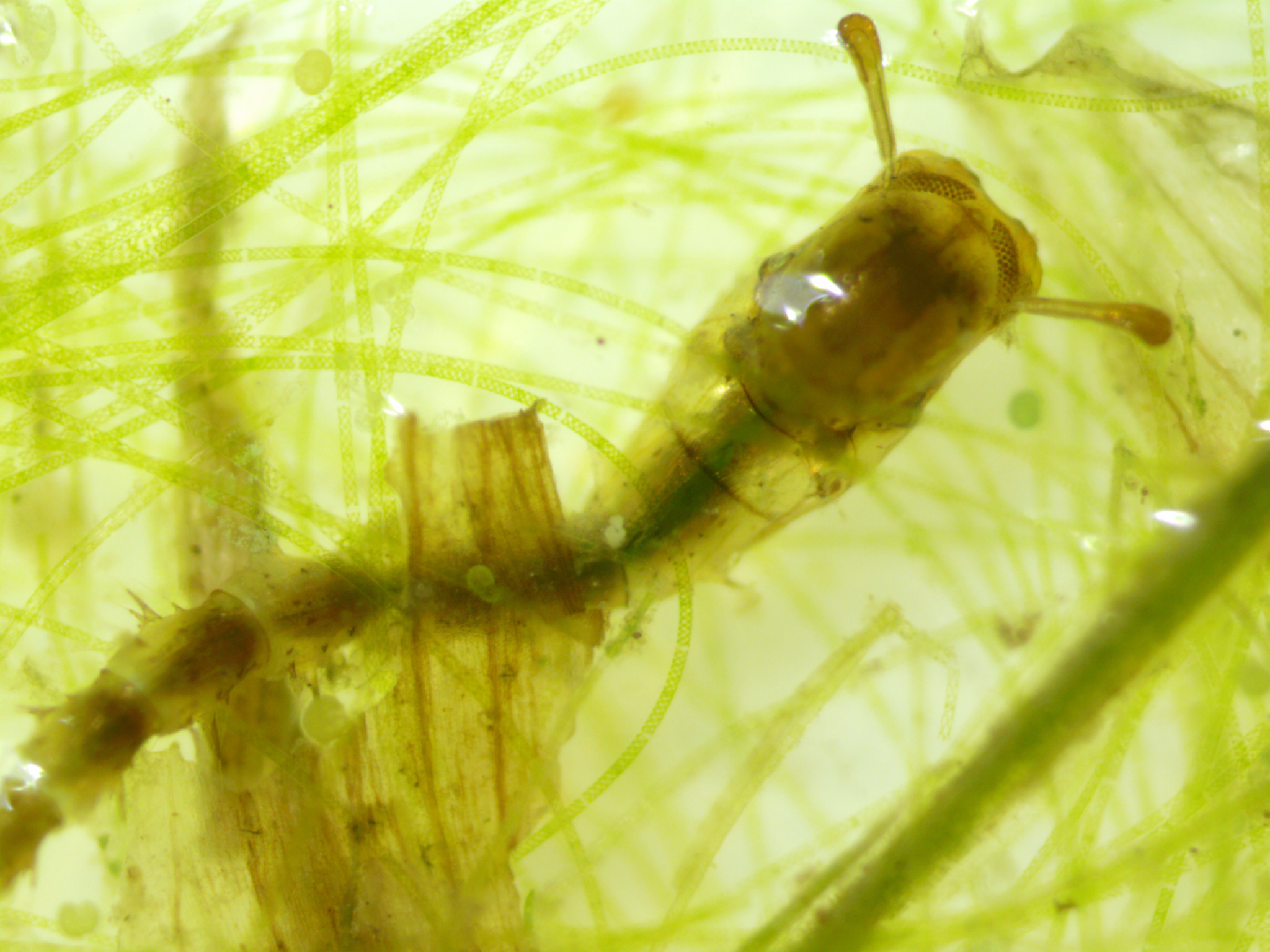

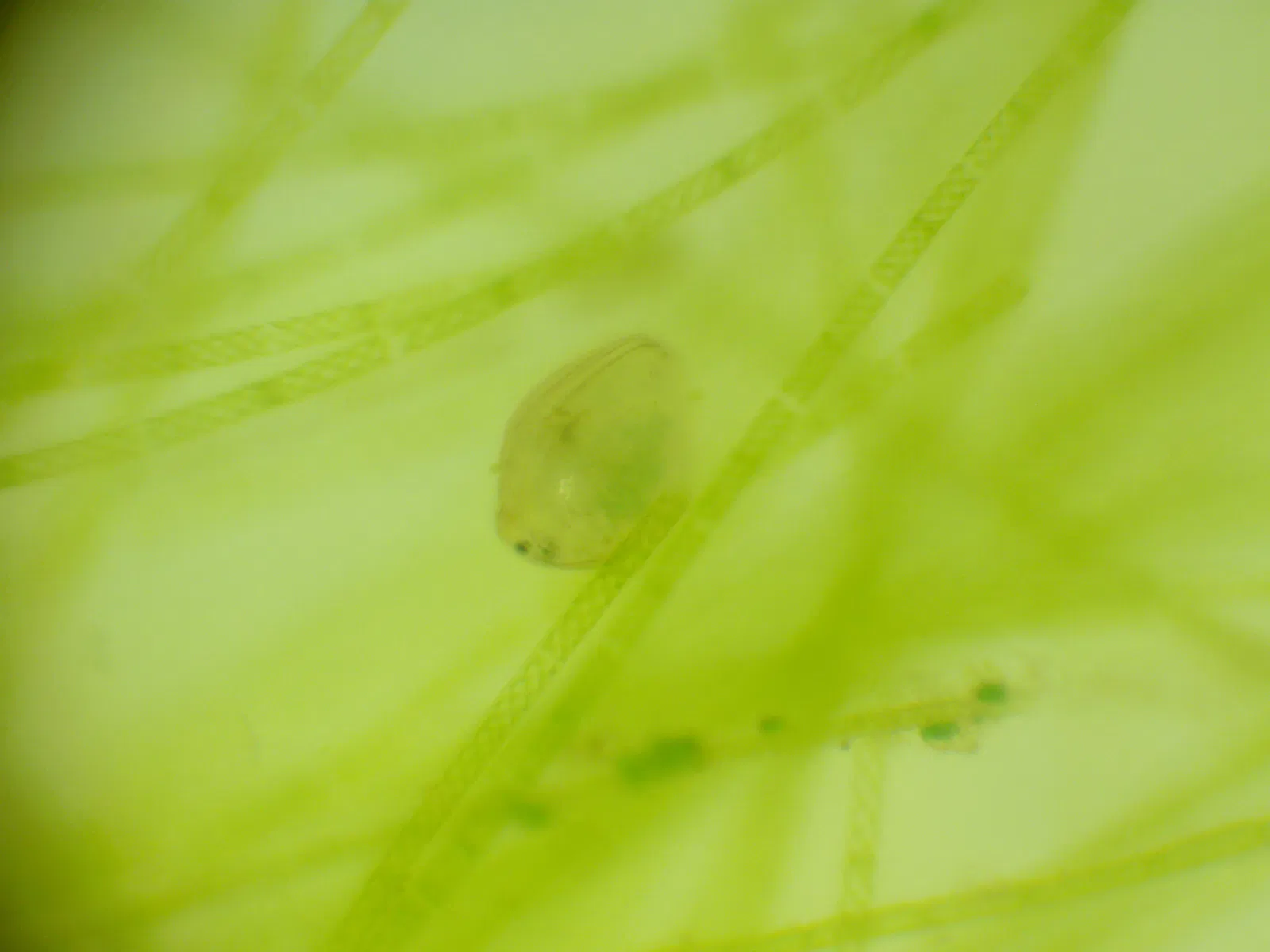

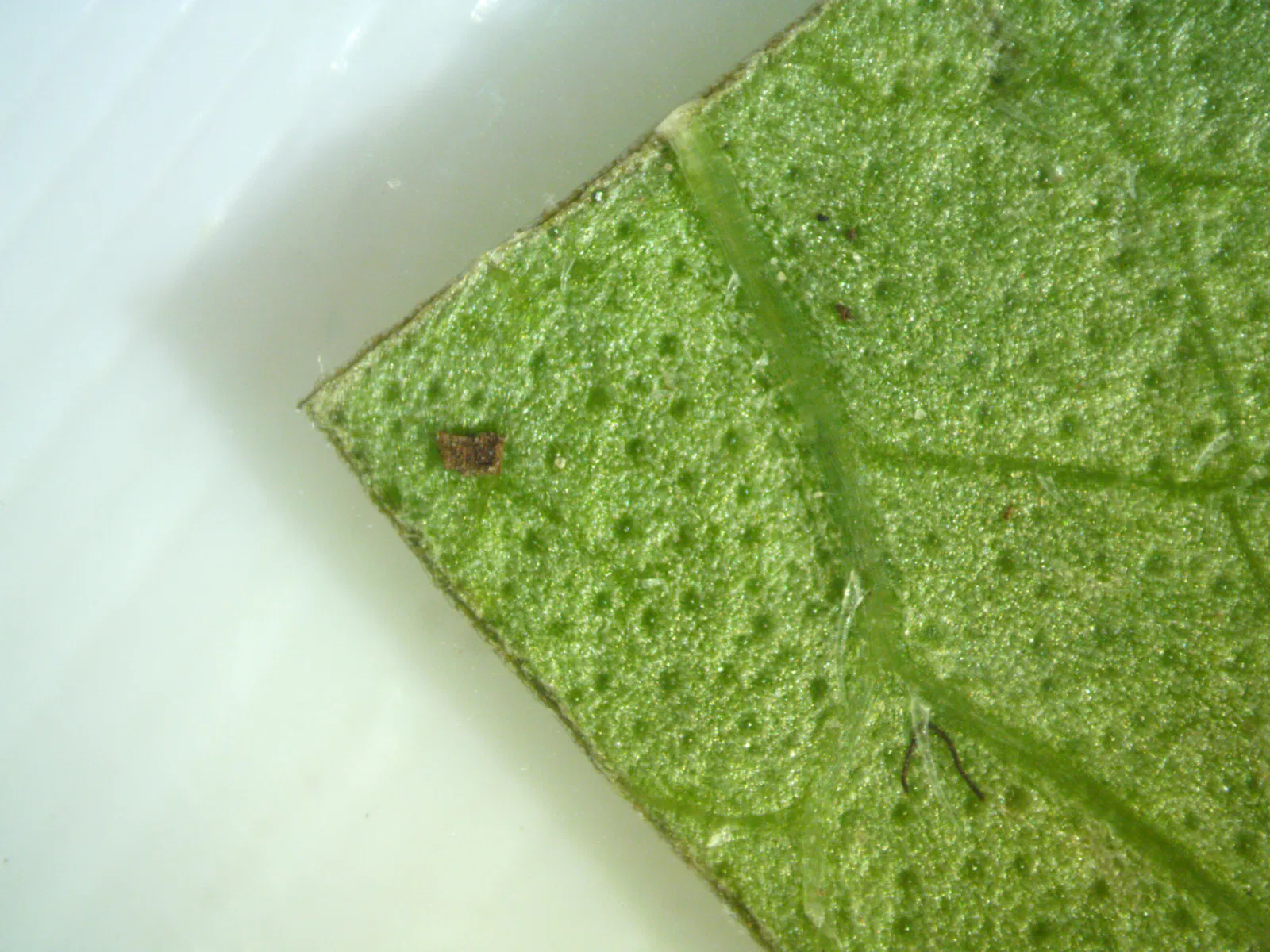

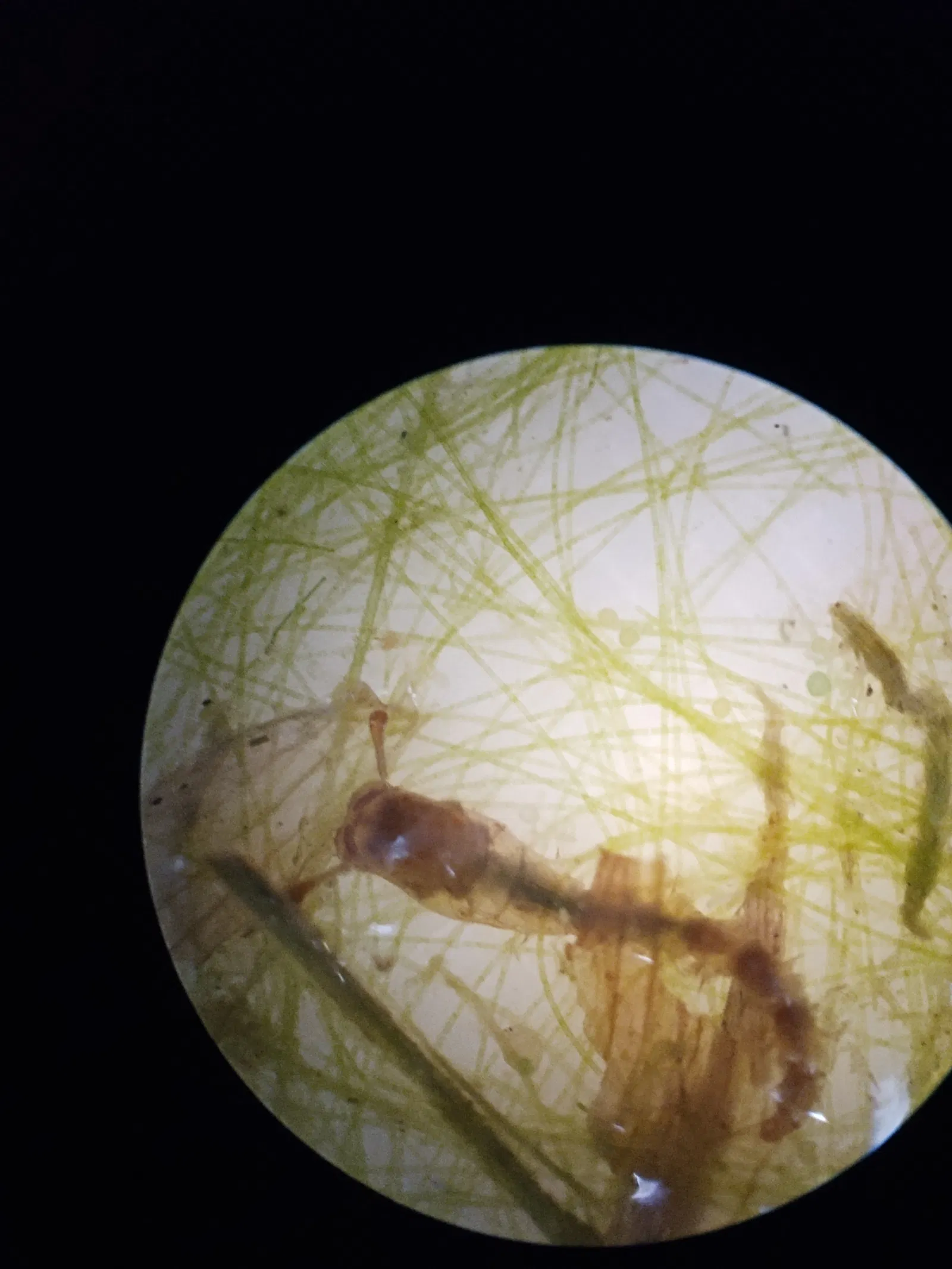

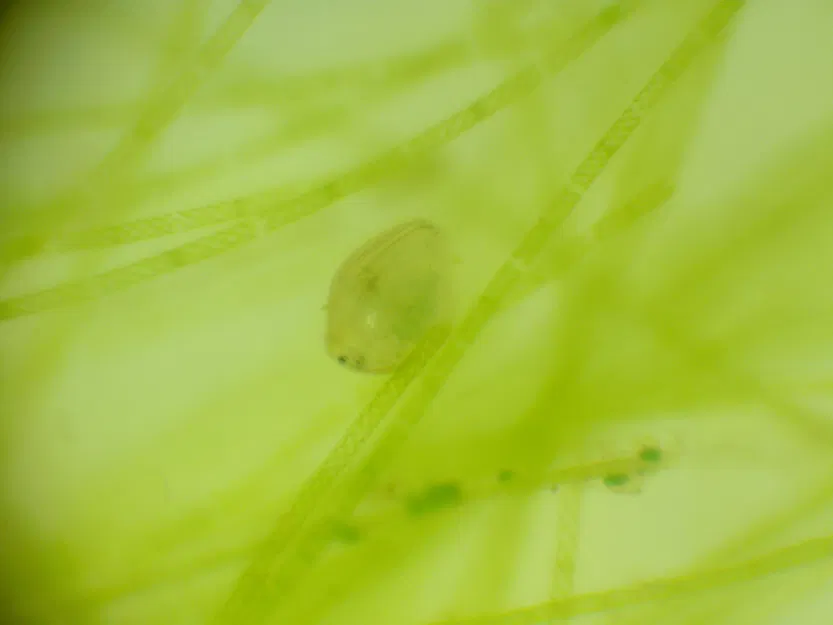

Các ảnh chụp qua kính hiển vi bao gồm mặt trên và mặt dưới của lá (ống kính 100 mm, vật kính 4X, camera kính ngắm), ấu trùng côn trùng (ống kính 100 mm, vật kính 4x, camera điện thoại qua kính ngắm, camera kính ngắm), tôm con (ống kính 160 mm, vật kính 4x, camera kính ngắm), Bdelloid rotifer (ống kính 160 mm, vật kính 4x camera kính ngắm). Chiếu sáng bằng đèn pin LED.

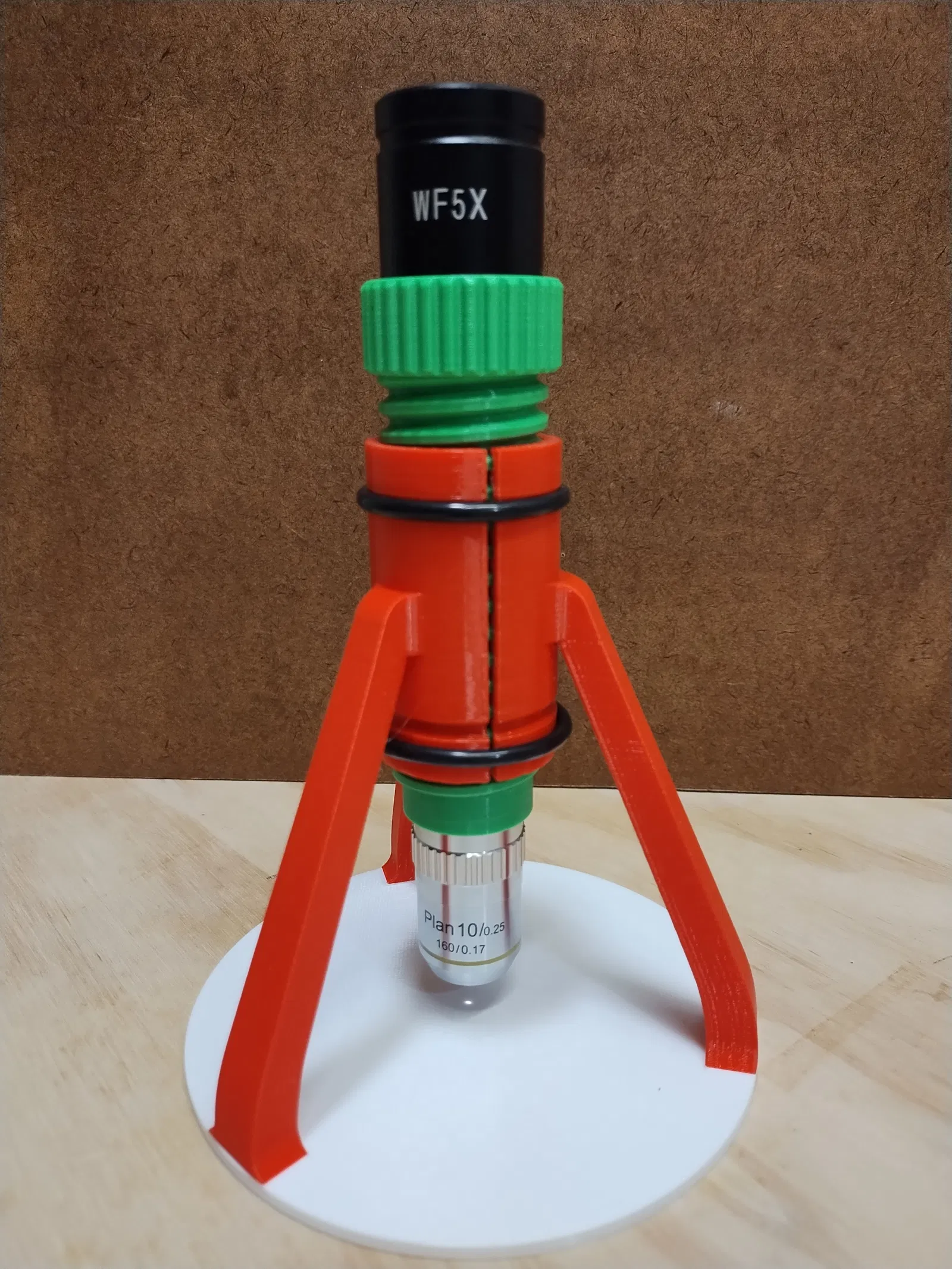

Các bộ phận khác bao gồm chân đế, giá đỡ vật kính và dây đai nén. Tôi in chân đế và ống kính với độ cao lớp 0,2 mm. In đáy chân đế bằng sợi PLA màu trắng để có nền xem sáng. Bạn sẽ cần hỗ trợ bên dưới phần ren của chân đế, nhưng hãy điều chỉnh ngưỡng nhô ra để loại bỏ hỗ trợ bên trong các phần ren của chân đế và ống kính.

Tôi in giá đỡ vật kính với độ dày lớp 0,1 mm. Bạn có thể in giá đỡ vật kính và ống kính riêng biệt và dán chúng lại với nhau bằng keo dán tiếp xúc, hoặc bạn có thể in chúng như một đơn vị kết hợp nếu phần mềm cắt của bạn cho phép bạn chỉ định nhiều độ dày lớp.

Tôi đã in hầu hết các đơn vị hiện có của mình bằng PLA. Sắp tới tôi sẽ sử dụng PETG, loại vật liệu có hệ số ma sát thấp hơn và linh hoạt hơn (để giảm độ lắc lư giữa ống kính và chân đế). Ren RMS dễ in hơn bằng PLA, nhưng tôi đã có thể sử dụng PETG cho giá đỡ vật kính sau khi điều chỉnh nhiệt độ đùn chính xác.

Nếu kính ngắm bị lỏng, hãy dán một ít băng keo vào phần trượt vào ống kính. Hãy rất cẩn thận không làm chéo ren khi lắp vật kính. Tôi thấy rằng một số vật kính có ren tốt hơn những vật kính khác và tôi sử dụng một trong những vật kính tốt hơn để làm sạch ren. Một khi bạn đã bắt đầu lắp vật kính đúng cách, bạn có thể phải dùng lực khá mạnh để nó được gắn chặt. Ống kính có thể cần quay tới lui mạnh mẽ để mài mòn các điểm cao trên ren. Thêm một số dây đai nén để giảm độ lắc lư giữa ống kính và chân đế. Tôi sử dụng dây buộc tóc đường kính 20 mm hoặc vòng O #215, #216, #217 đường kính 1/8 inch, tùy loại nào vừa khít mà không bị kẹt. Nếu vẫn còn lắc lư, hãy thử kéo giãn dây đai nén thêm một chút bằng cách di chuyển nó ra khỏi rãnh của nó hoặc lấp một phần rãnh bên dưới nó.
