Khuôn khoan Mast và Boom cho thuyền buồm RC - tròn 11mm

In 3D model này có một vài cái khuôn để anh em khoan lỗ trên cây buồm chính (mast) và cây boom (boom) cho dễ nha. Nó được thiết kế cho các loại cây tròn đường kính 11mm, ví dụ như của Sailsetc hoặc PG.

Lỗ khoan sẵn là 1.5mm, nếu anh em muốn lỗ lớn hơn thì cứ việc khoan nới rộng ra thêm ha. Phần trên của khuôn có 2 lỗ cách nhau 5mm, anh em có thể dùng để tạo các lỗ khoan cách đều nhau bằng cách khoan lỗ đầu tiên, rồi ghim cái khuôn qua lỗ đó rồi khoan lỗ mới, di chuyển dần xuống cây buồm.

Bằng cách gắn nhiều cái khuôn này lên cây buồm, anh em cũng có thể giúp giữ cho cây buồm thẳng khi thêm độ cong cho buồm (ví dụ như buồm IOM) và giữ cho cây buồm bị cong đó thẳng để khoan. Cứ di chuyển từng cái khuôn một, mấy cái còn lại sẽ giữ cho cây buồm thẳng.

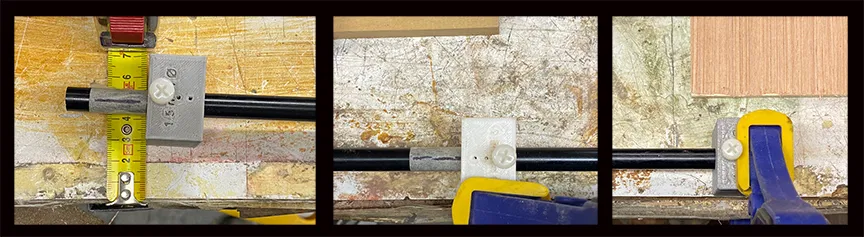

Hình thứ hai và thứ ba cho thấy 3 cái khuôn được gắn trên cây buồm. Hai cái khuôn giữ phần cuối thẳng áp vào cạnh, còn cái thứ ba ở đầu mút có thể dùng để đo độ cong của buồm so với cạnh đó.

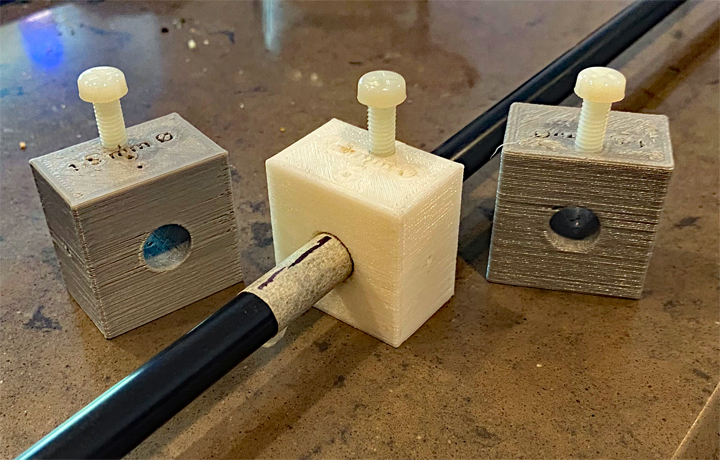

Lỗ bắt ốc đã được tạo ren sẵn cho ốc nylon M6, nhưng chắc anh em sẽ cần dọn lại bằng dao taro để bắt ốc cho chắc ăn nha. Anh em có thể dùng ốc nylon dài 20-25mm. Đầu ốc không quan trọng lắm, vì mình chỉ siết bằng tay thôi.

Anh em có thể phải khoan hoặc giũa lỗ 11mm để nó vừa khít với cây buồm của mình nha. Nó phải đủ chặt để không bị trượt nhưng cũng không cần phải dùng sức để ép vào.

3 lớp viền/trên/dưới, 20% lưới điền, độ cao lớp in 20-25mm.

Cập nhật 1: Tôi đã thêm hai phiên bản khuôn khoan cho cây boom dài để điều chỉnh dây buồm. Một cái có hàng lỗ đơn và một cái có hàng lỗ đôi.

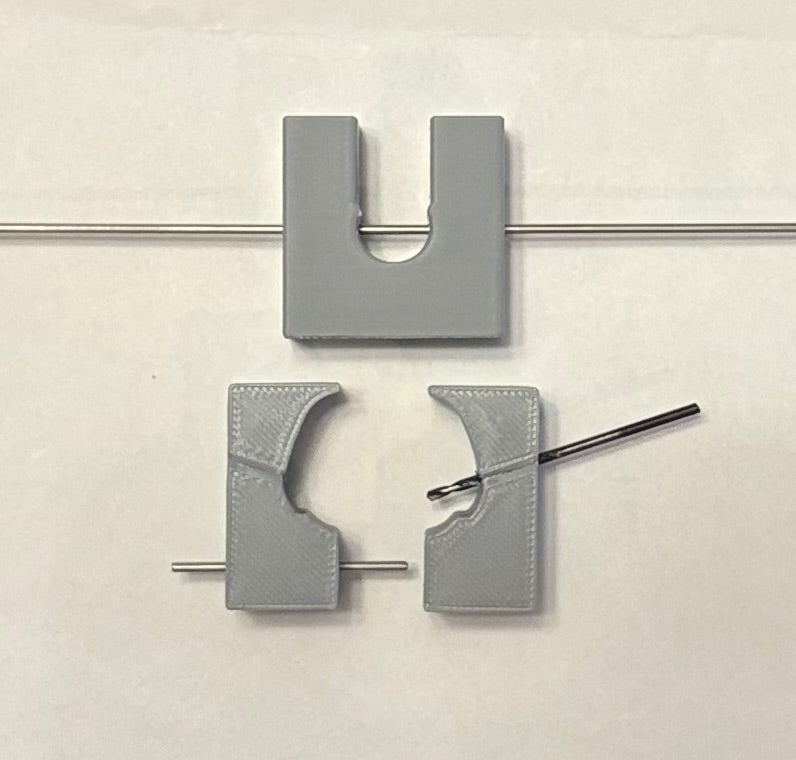

Cập nhật 2: Đã thêm một cái khuôn dạng kẹp và một cái kẹp căn chỉnh gooseneck. Bây giờ có một chủ đề thảo luận chi tiết về việc sử dụng chúng để chế tạo bộ buồm cho thuyền buồm IOM. Việc chế tạo bộ buồm bắt đầu từ Bài #26 trong chủ đề thảo luận này: https://www.rcgroups.com/forums/showthread.php?4703993-Tales-of-Wind-and-Strand-Rigging-and-Sails-in-6-998-Easy-Steps
