Giá đỡ micro shotgun tùy chỉnh

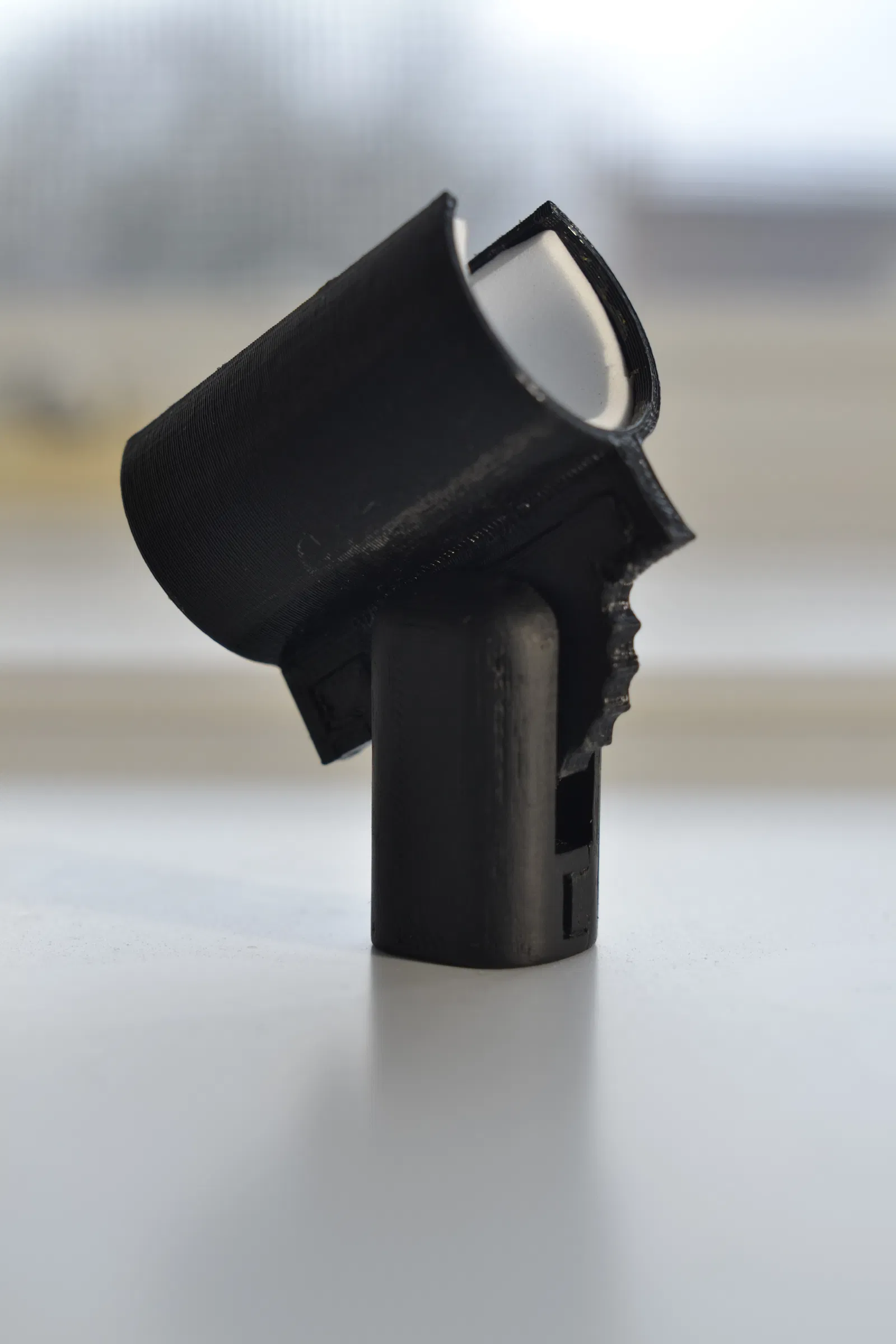

Quên mấy cái đế micro shotgun cứng đơ đi! Tự làm đế micro shotgun 3D có thể điều chỉnh độ nghiêng cực dễ, gắn được mọi nơi với ren 1/4". Chỉ cần in 3D vài chi tiết, thêm đai ốc và mút xốp là xong. File CAD tùy chỉnh cho micro của bạn, in STL, 3MF, Gcode có sẵn.
Mô tả

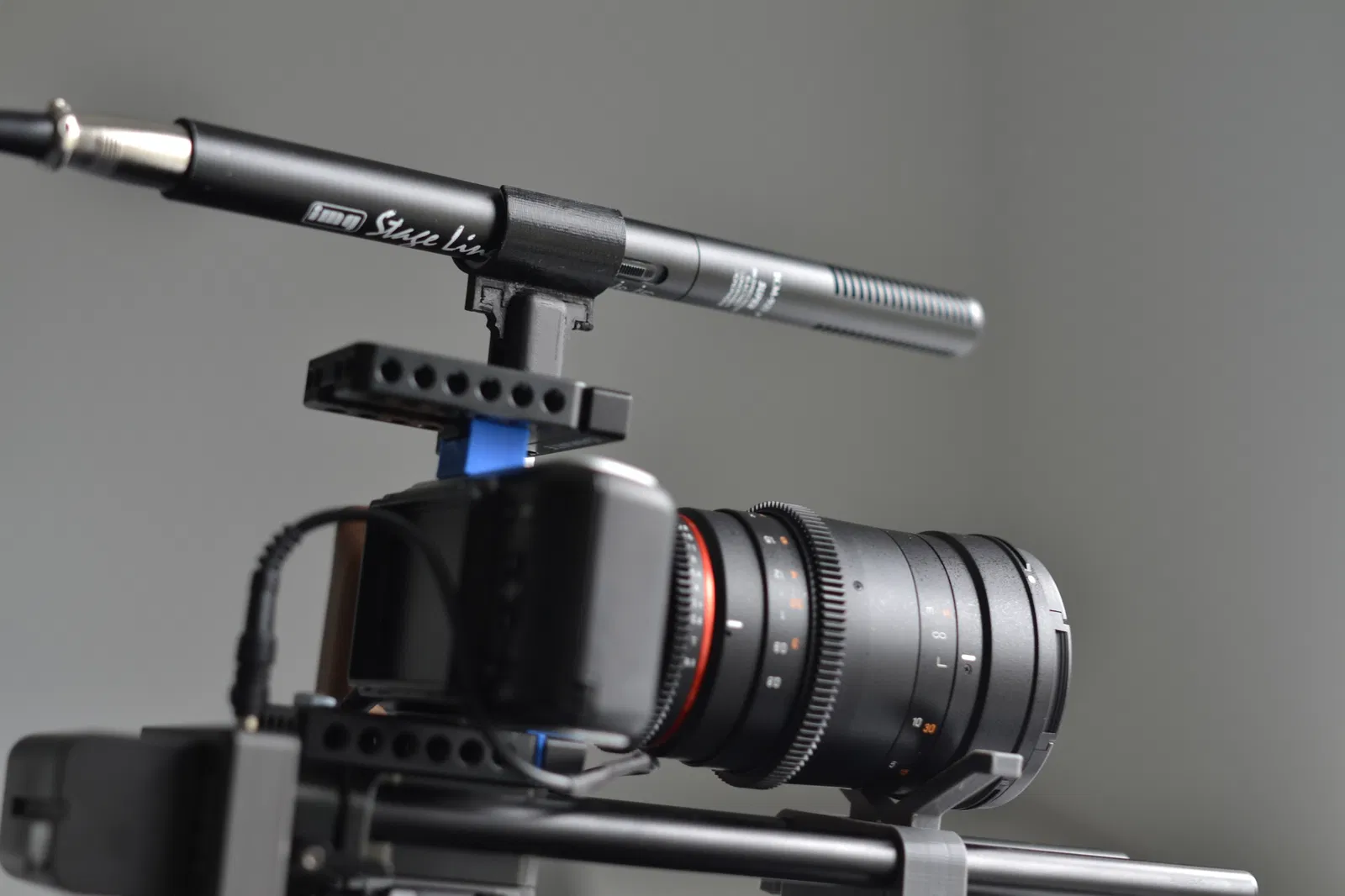

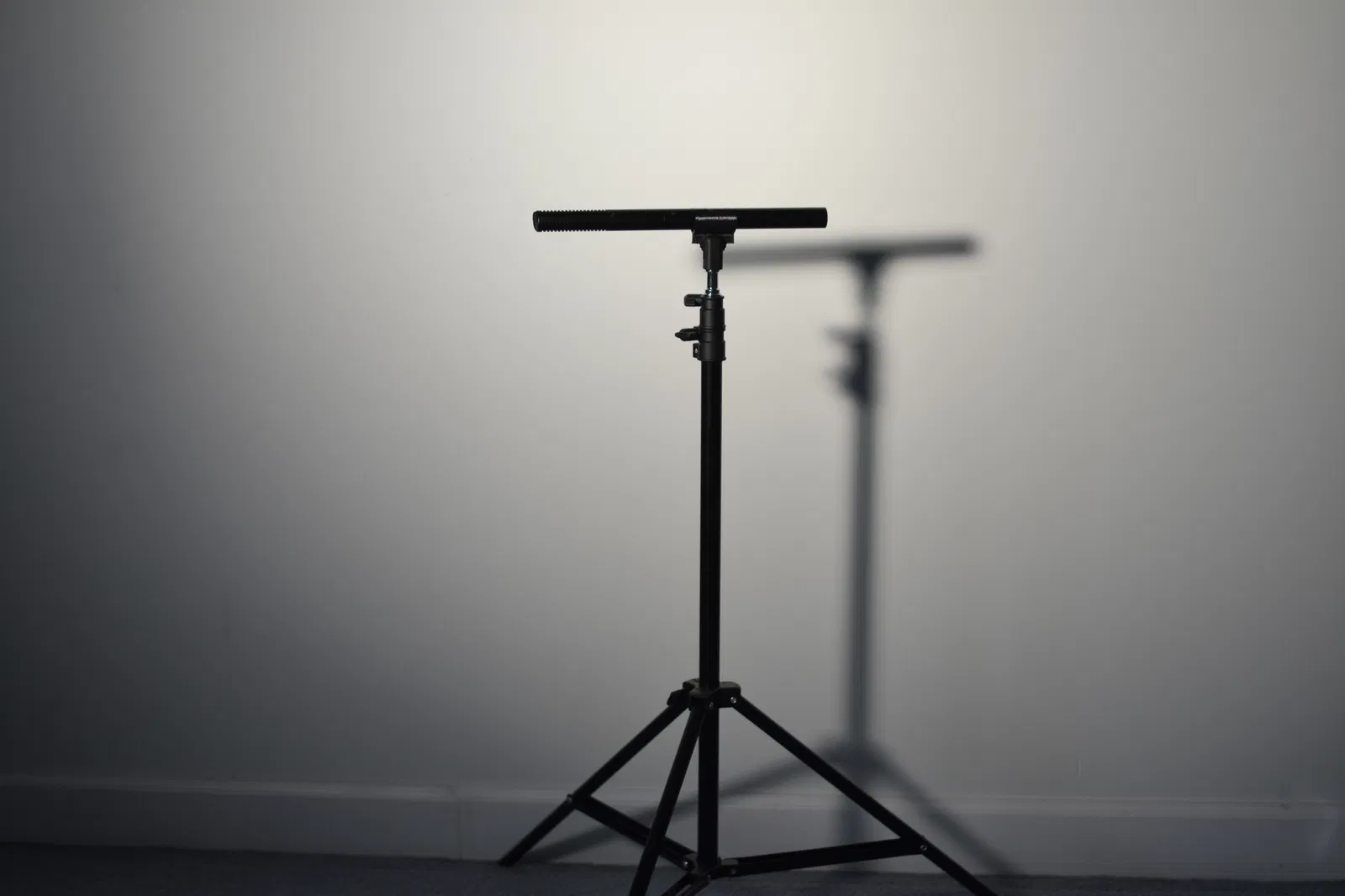

Hầu hết các đế micro shotgun cơ bản mà bạn mua đều hoàn toàn cứng và thiếu một trục điều chỉnh quan trọng: độ nghiêng. Giờ đây, bạn có thể tự làm một cái bằng máy in 3D và chi phí dưới 1 đô la để giải quyết vấn đề này. Nó có thể gắn vào bất kỳ ren 1/4" nào như bạn tìm thấy trên chân máy, giá đỡ đèn và khung máy ảnh. Tất nhiên, với tệp CAD tùy chỉnh có giấy phép miễn phí.
Các bộ phận không in 3D
- 1 * đai ốc ¼"-20
- Mút xốp độ cứng trung bình dày 3mm
Tiền xử lý in
Tệp stl, 3mf và gcode đã được kết xuất trước giả định rằng bạn đang sử dụng micro Ø22mm và mút xốp dày 3mm. Nếu không phải vậy, bạn sẽ cần mở tệp CAD: Microphone_holder.scad trong OpenSCAD để thay đổi biến có tên microphone_D trong trình tùy chỉnh và xuất lại phần 1A. Đo micro của bạn khi được quấn bằng mút xốp bằng cặp thước cặp, đảm bảo bạn bóp nhẹ khi đo hoặc sẽ bị lỏng.
Cài đặt in
Tôi đã sử dụng chiều cao lớp 0.3mm cho tất cả các bản in. In theo cùng hướng như trong tệp CAD. In các bộ phận 1A và 1B với các hỗ trợ được tạo tự động chỉ trên mặt bàn in. Các bộ phận khác không cần hỗ trợ.
Sau khi in/lắp ráp
Nếu bạn mở tệp OpenSCAD và chọn phần ‘All’ trong trình tùy chỉnh, bạn có thể thấy cách nó nên trông như thế nào khi lắp ráp
- Loại bỏ hỗ trợ: Các bộ phận 1A và 2A có các bộ phận hỗ trợ trong mô hình có thể dễ dàng loại bóp bằng kìm cắt. Đảm bảo loại bỏ phần hỗ trợ dưới khóa nghiêng trên bộ phận 2A hoặc cơ chế nghiêng sẽ không hoạt động.
- Tùy chọn: Chà nhám các cạnh tròn và sơn để làm cho các bộ phận trông đẹp hơn
- Chèn đai ốc vào bộ phận 2A (có thể cần dùng búa)
- Chèn mút xốp vào bộ phận 1A và thử lắp micro, nếu vừa thì dán vào vị trí
- Chà nhám các bề mặt tiếp xúc của bộ phận 1A và B cho đến khi chúng khớp chặt với nhau, xoay tại chỗ và tùy chọn dán cố định
- Chà nhám các bề mặt tiếp xúc của bộ phận 1 và 2A cho đến khi chúng khớp chặt với nhau trong khi vẫn có thể xoay
- Chà nhám các bề mặt tiếp xúc của bộ phận 2A và B cho đến khi chúng khớp chặt với nhau, với bộ phận 1 ở đúng vị trí, lắp chúng lại với nhau và tùy chọn dán cố định
