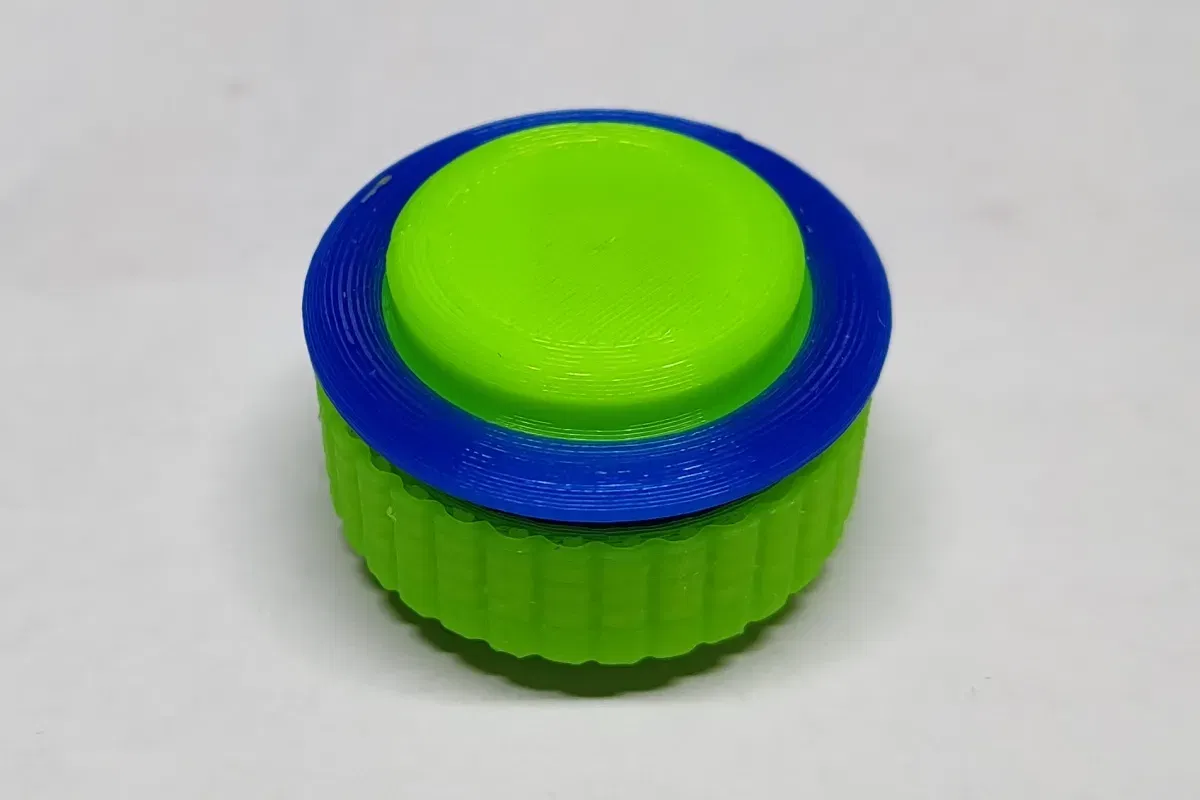

Nút bấm arcade có thể điều chỉnh cho bàn phím cơ

Giới thiệu

Hầu hết các nút bấm arcade in 3D dường như dựa vào một thiết kế mà nắp nút chỉ được giữ cố định bởi thân mà đầu nối hình chữ thập của công tắc trượt vào và được giữ ở đó chỉ bằng ma sát. Tôi không thích thiết kế này vì do hình dạng của đầu nối, thân phải được in theo một hướng không tốt dẫn đến một mảnh khá yếu do các đường lớp. Ngoài ra, cũng khá khó để có được các kích thước chính xác để nắp giữ cố định trong quá trình chơi game gay gắt.

Thiết kế nút bấm này giải quyết vấn đề bằng cách đặt nắp nút bên trong vỏ nút. Nắp vẫn vừa với đầu nối hình chữ thập trên các công tắc vì theo cách này, các nắp giữ ở giữa vỏ nút. Điều này giảm đáng kể ma sát giữa vỏ và nắp nút. Vỏ cũng hạn chế chiều cao mà nắp nút có thể nâng lên và do đó, có thể tạo ra các nút mà hành trình trước khi kích hoạt ngắn hơn so với các nút mà nắp nút chỉ được kết nối với công tắc.

Thiết kế này sử dụng các công tắc bàn phím có kích thước thông thường. Kích thước nút phổ biến nhất trong các fightstick arcade là 24 mm và 30 mm nhưng thiết kế này cũng có thể được sử dụng để tạo ra các nút có kích thước khác. 24 mm là kích thước nhỏ nhất mà tôi đã thử nhưng có thể có khả năng làm nút 23 mm hoạt động. Thực sự không có nhiều lý do để đi nhỏ hơn nữa vì với các nút tròn, chính công tắc hạn chế kích thước của các bộ phận. Nút lớn nhất mà tôi đã thử là 40 mm và mặc dù nó không cảm giác tốt như nút 30 mm nhưng vẫn có thể sử dụng được. Thiết kế này có thể phù hợp với bạn nếu bạn muốn tạo ra một bộ điều khiển với một hoặc nhiều nút rất lớn.

Đối với các chỉ số, tôi đã sử dụng mã từ quickthread.scad của Arpruss có thể được tải xuống từ trang github của họ.

Để có được kết nối đáng tin cậy và dễ hàn, thiết kế này sử dụng ổ cắm công tắc Outemu. Các thương hiệu khác cũng có thể hoạt động nhưng các ổ cắm có thể lỏng hoặc không vừa với các lỗ. Các ổ cắm không hoàn toàn cần thiết nhưng chúng dễ làm việc hơn và với chúng bạn không phải hàn dây trực tiếp vào các công tắc, điều này có nghĩa là bạn có thể dễ dàng thay đổi công tắc nếu bạn muốn.

Hướng dẫn in ấn

Tôi đã chuẩn bị các tệp stl cho các nút 24 mm và 30 mm. Đối với các nút kích thước khác, bạn sẽ phải tự render các mảnh trong Openscad. Các chú thích trong tệp .scad cung cấp thông tin về một vài biến bạn có thể thay đổi. Tôi khuyên bạn nên kiểm tra chúng ngay cả khi bạn chỉ muốn nút 24 hoặc 30 mm. Các mảnh đã được render trước có 1.0 mm hạn chế về nắp, điều này nên hoạt động với hầu hết các công tắc bàn phím. Để có một nút hoàn chỉnh, bạn sẽ cần các mảnh sau:

1. nắp
2. vỏ
3. lớp lấp đầy
4. đáy
5. vòng
6. giá đỡ ổ cắm và 2 chiếc ốc 2x5 mm để gắn nó (tùy chọn nhưng được khuyến nghị)

Phần vòng siết chặt nút trong bảng mà nó được gắn vào. Trong khi làm điều này, nó cũng giữ cho toàn bộ cấu trúc của nút lại với nhau. Vì lý do này, bạn sẽ phải chọn tệp vòng phù hợp tùy thuộc vào độ dày của bảng. Tốt hơn là sử dụng biến thể dành cho bảng dày hơn một chút so với độ dày thực tế của bảng vì điều quan trọng hơn là cấu trúc nút phải chặt chẽ hơn là nút vừa khít xung quanh bảng như thế nào. Vòng là mảnh duy nhất thay đổi kích thước dựa trên độ dày của bảng nên rất dễ tạo một tệp stl vòng với tệp .scad nếu bạn cần một vòng cho một bảng có kích thước trung bình (như 2.5 mm chẳng hạn).

Tất cả các bộ phận có thể được in mà không cần hỗ trợ miễn là máy in của bạn có thể xử lý các phần nhô ra 45 độ. Vì phần vỏ chứa một số tường rất mỏng sử dụng đầu phun 0.4 mm (hoặc nhỏ hơn).

Tôi không có máy in nhựa resin và tôi không có kinh nghiệm sử dụng một cái, vì vậy thiết kế này được dành cho máy in fdm. Tôi không thấy lý do gì mà thiết kế này lại không hoạt động với máy in resin, nhưng có thể tôi đang bỏ lỡ một chi tiết nào đó về cách chúng hoạt động.

Hướng dẫn lắp ráp

1. Gắn nắp nút vào công tắc.
2. Đẩy công tắc vào phần đầy.
3. Gắn ổ cắm công tắc vào phần dưới cùng.
4. Cẩn thận căn chỉnh các chân công tắc với các lỗ của ổ cắm và đẩy các chân vào ổ cắm. Bạn có thể phải giữ ổ cắm ở vị trí này trong khi làm điều này.
5. Đẩy phần vỏ qua lỗ trong bảng điều khiển.
6. Đặt toàn bộ cụm vào vỏ nút.
7. Vặn chặt vòng để vòng giữ tất cả các phần khác ở vị trí chắc chắn. Lưu ý: Tại thời điểm này, nút cũng nên khá chặt xung quanh bảng điều khiển. Nếu nó không đủ chặt, hãy điều chỉnh biến PANEL_THICKNESS và in lại phần vòng.

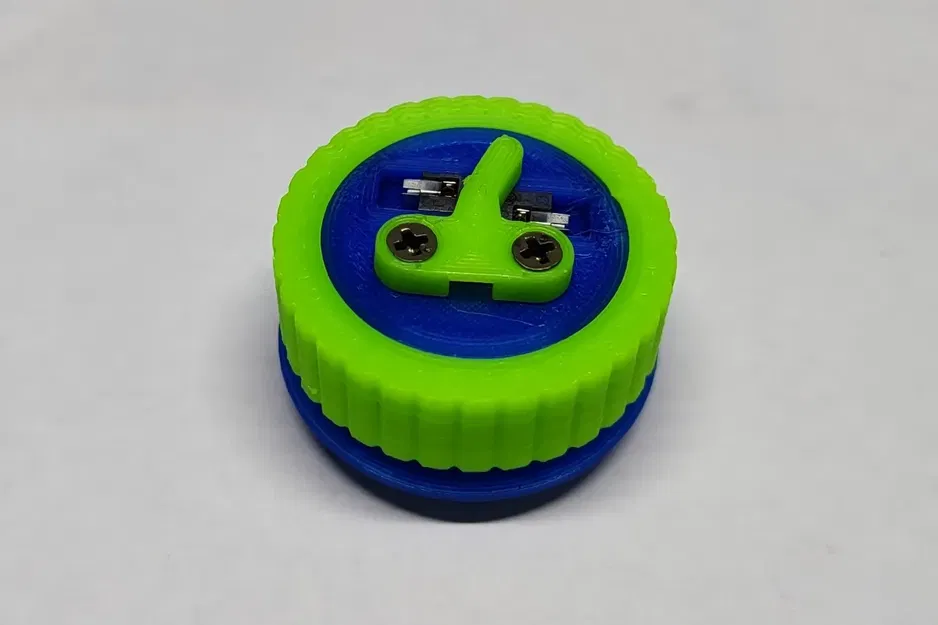

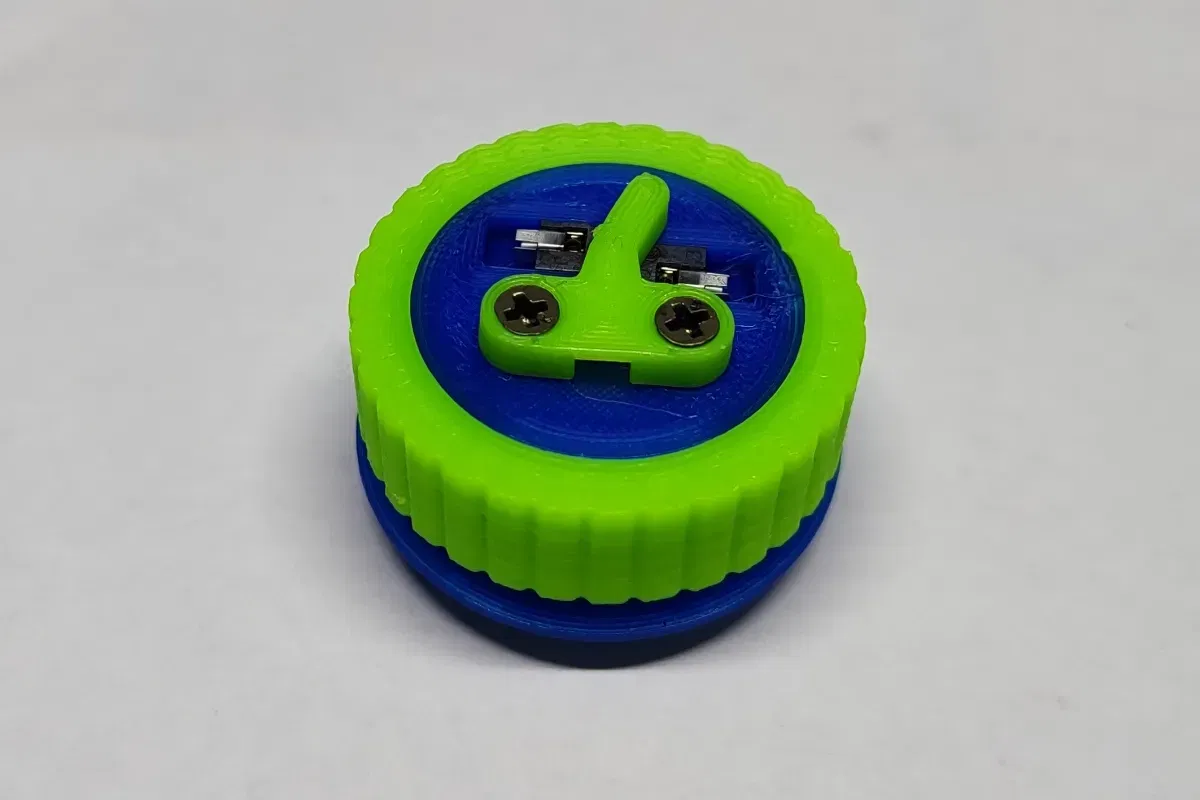

8. (Tùy chọn.) Gắn giá đỡ ổ cắm vào đáy của nút để nó giữ ổ cắm công tắc ở vị trí. Phần này cũng có lỗ để dây đi qua. Sử dụng hai vít 2x5 mm để gắn giá đỡ ổ cắm.
9. Hàn các dây vào giá đỡ ổ cắm.

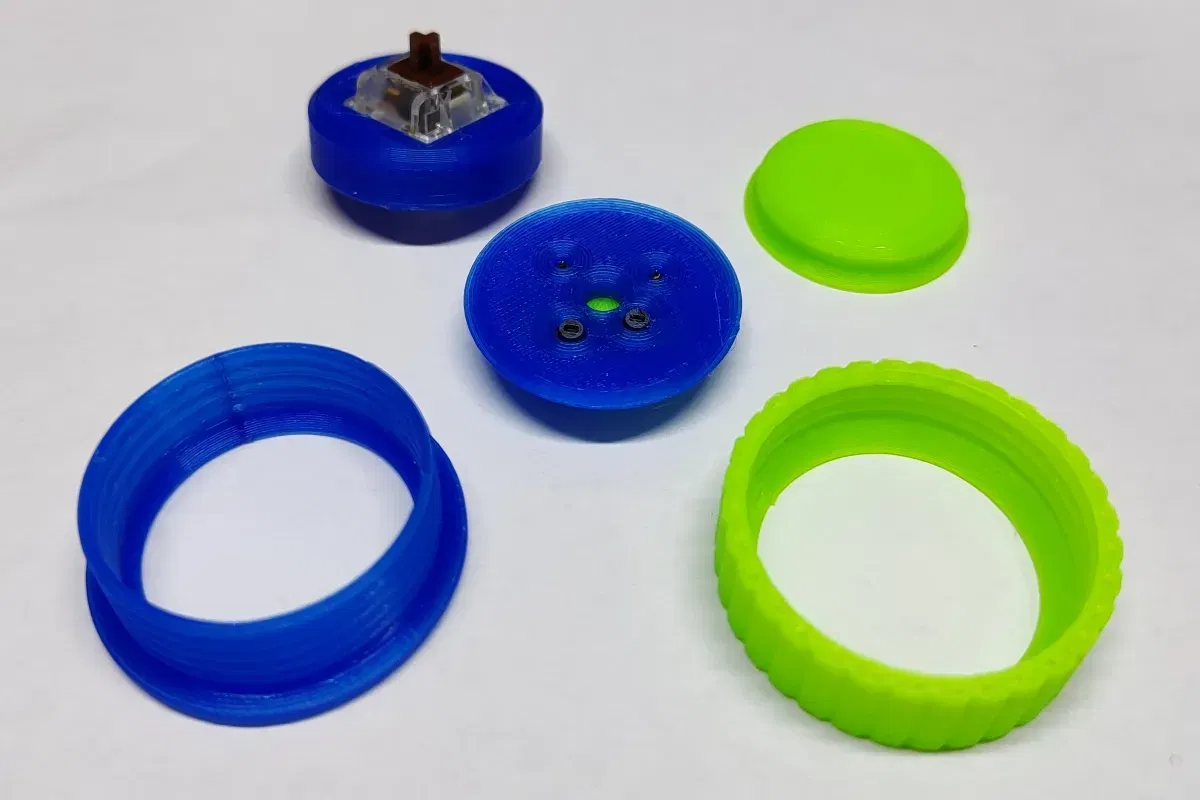

Các hình ảnh kèm theo cũng chứa một hình ảnh cho thấy một cái nhìn bùng nổ của nút và thứ tự mà các phần nên ghép lại với nhau.
