Ăng-ten QFH 137.5MHz

Một ăng-ten qfh dễ in hơn, có thể điều chỉnh cho các kích cỡ ống khác nhau. Cái này nên vừa với ống nhựa PVC/ống dẫn 1/2 inch cũng như bất kỳ ống nào có đường kính khoảng 21-24mm.

Cải tiến bao gồm:

~ Các bộ phận đối xứng

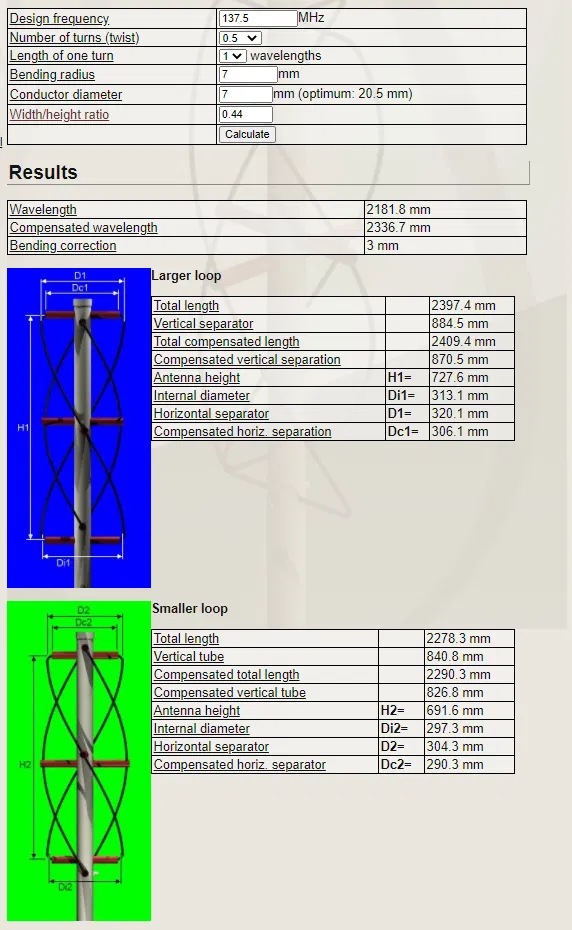

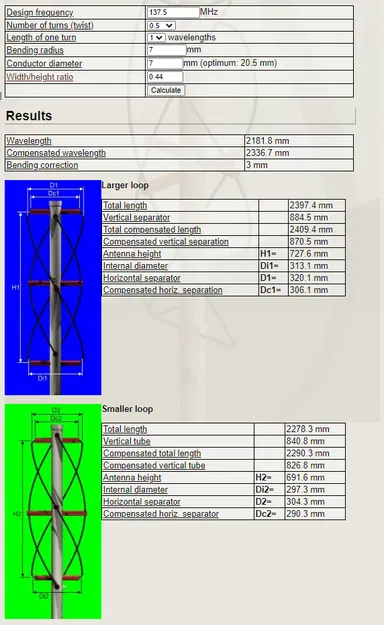

~ Kích thước chính xác cho tần số 137.5MHz

~ Đánh dấu các cánh tay ngắn và dài

~ Dày hơn

~ Lỗ luồn dây lớn hơn (4.5mm)

Sử dụng

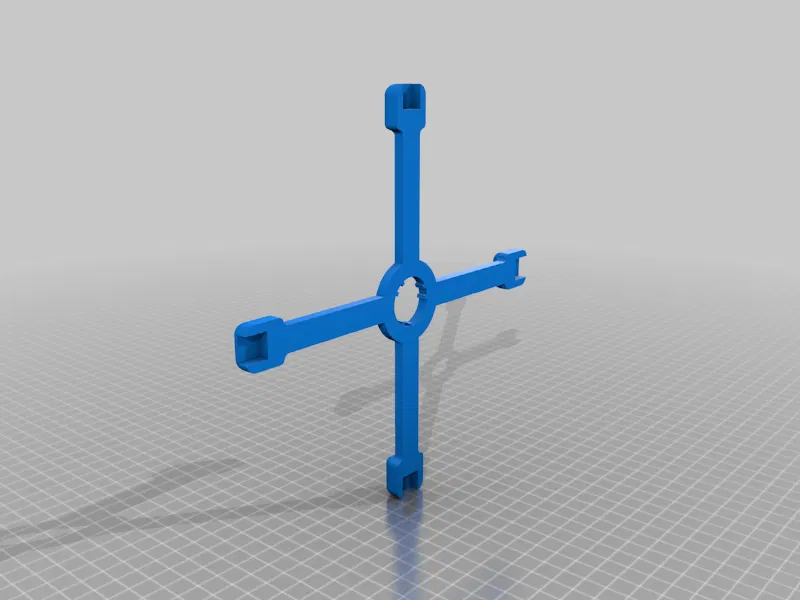

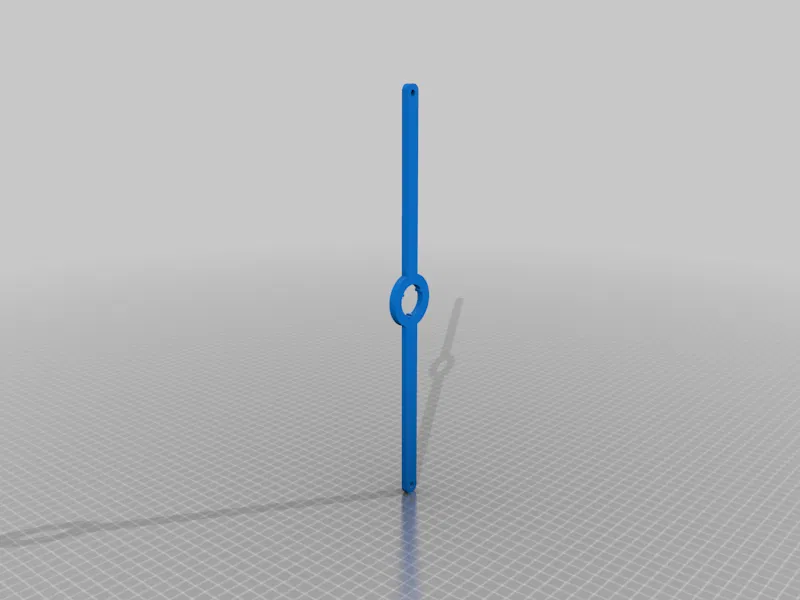

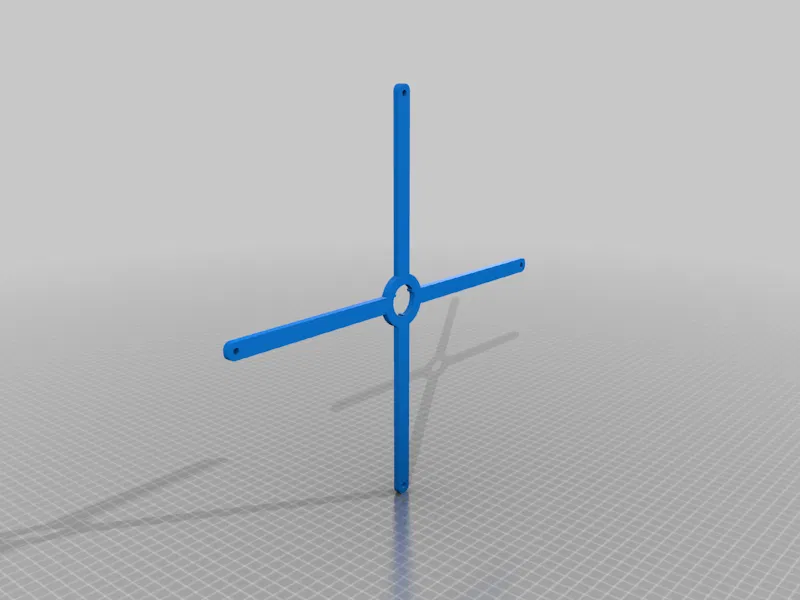

In 2 bộ phận hình chữ X và một cánh tay ngắn và một cánh tay dài.

Cắt bỏ các phần thừa để vừa với ống bằng kìm cắt hoặc dũa.

Lắp ráp các bộ phận vào thanh và dán.

Đi dây ăng-ten theo hình ảnh đính kèm.

12/32020

Đã thêm các tệp phân đoạn cho máy in nhỏ hơn 200x200.

bạn sẽ cần:

1 bộ phận x

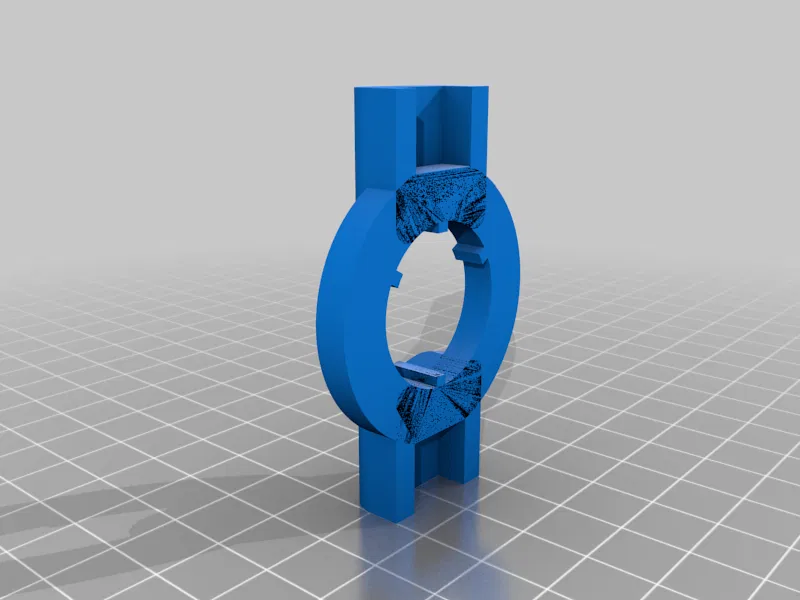

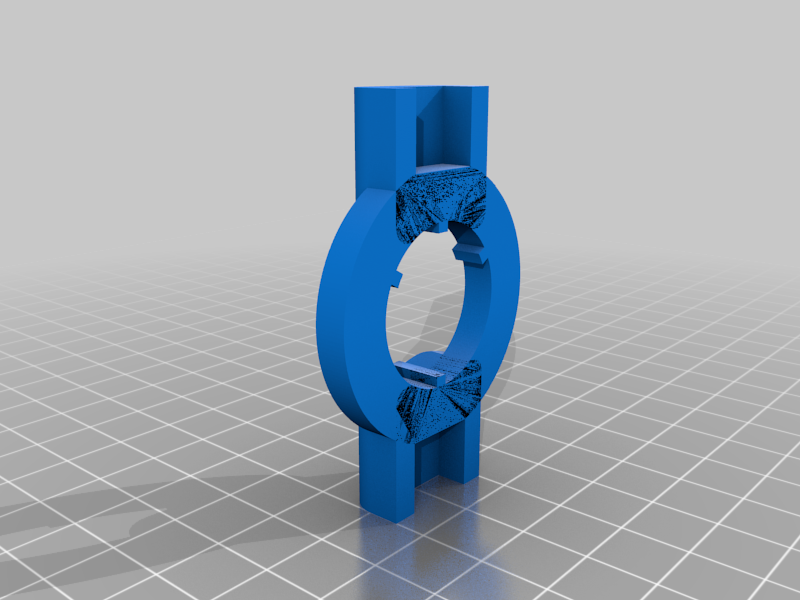

2 phần trung tâm

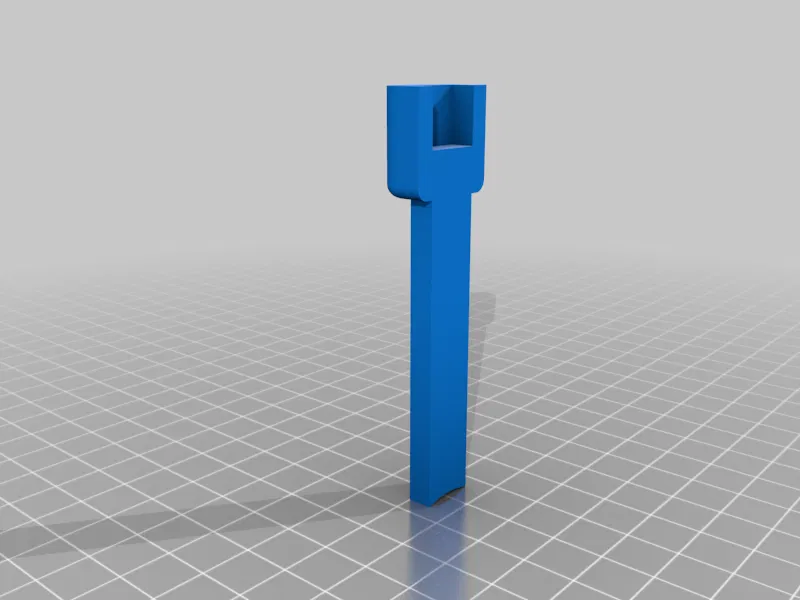

4 cánh tay dài

4 cánh tay ngắn

Đối với máy 100x100:

1 bộ phận x

2 phần trung tâm

4 cánh tay dài

4 cánh tay ngắn

8 bộ phận nối dài

Cài đặt In

Thương hiệu máy in:

Creality

Máy in:

Ender 5

Rafts:

Không

Supports:

Có

Độ phân giải:

.2

Infill:

25%

Filament: PLA bất kỳ Xanh lá cây phát quang
