Bộ Phận Thu Bụi Phía Trên - Record Power BS350

Tôi luôn không hài lòng với hiệu quả thu bụi của máy cưa lọng của mình (record power BS350). Hầu hết vụn cưa không được hút vào vỏ bánh xe dẫn hướng phía dưới mà bị thổi ra khu vực giữa bàn máy và các khối dẫn hướng phía dưới.

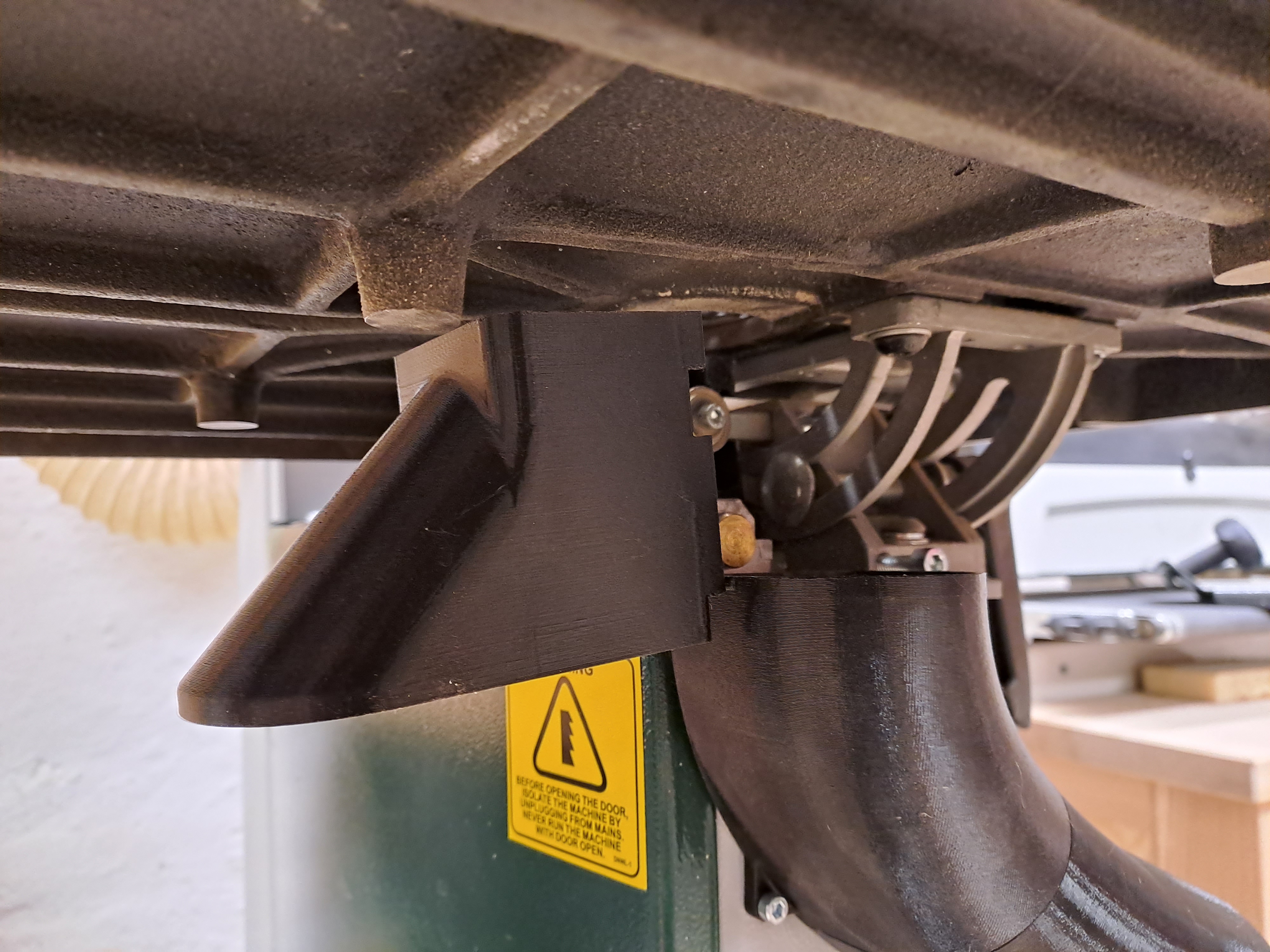

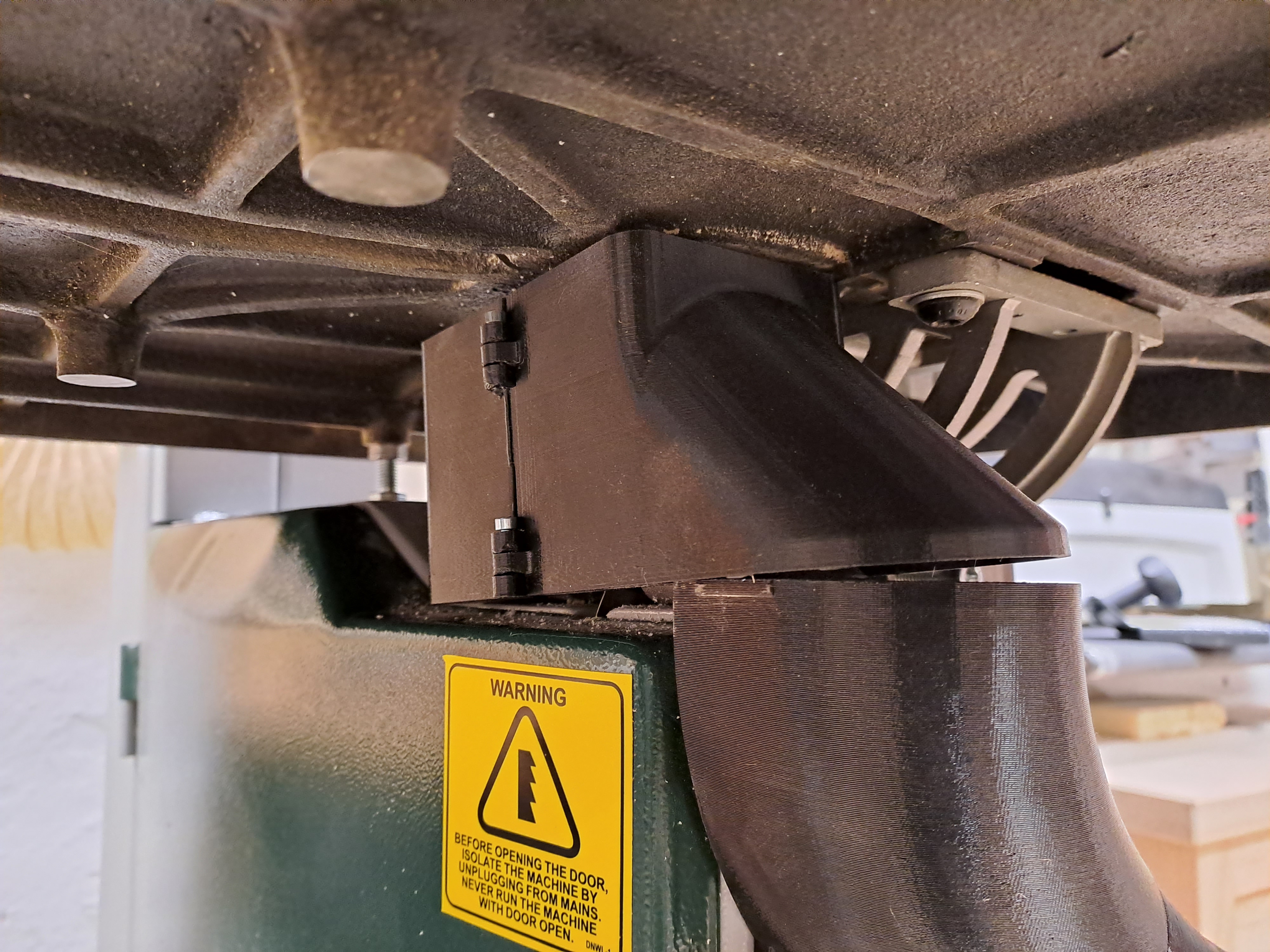

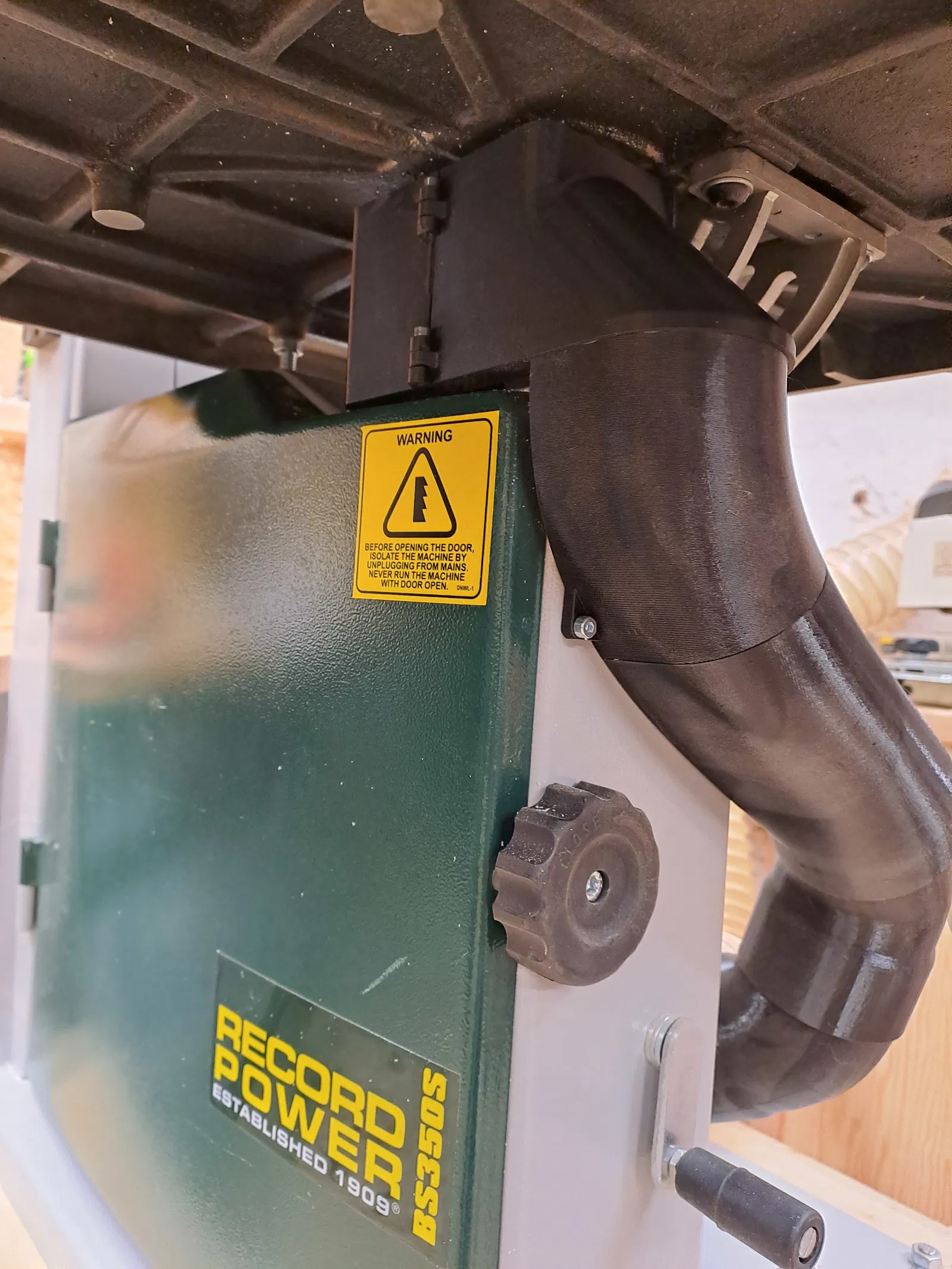

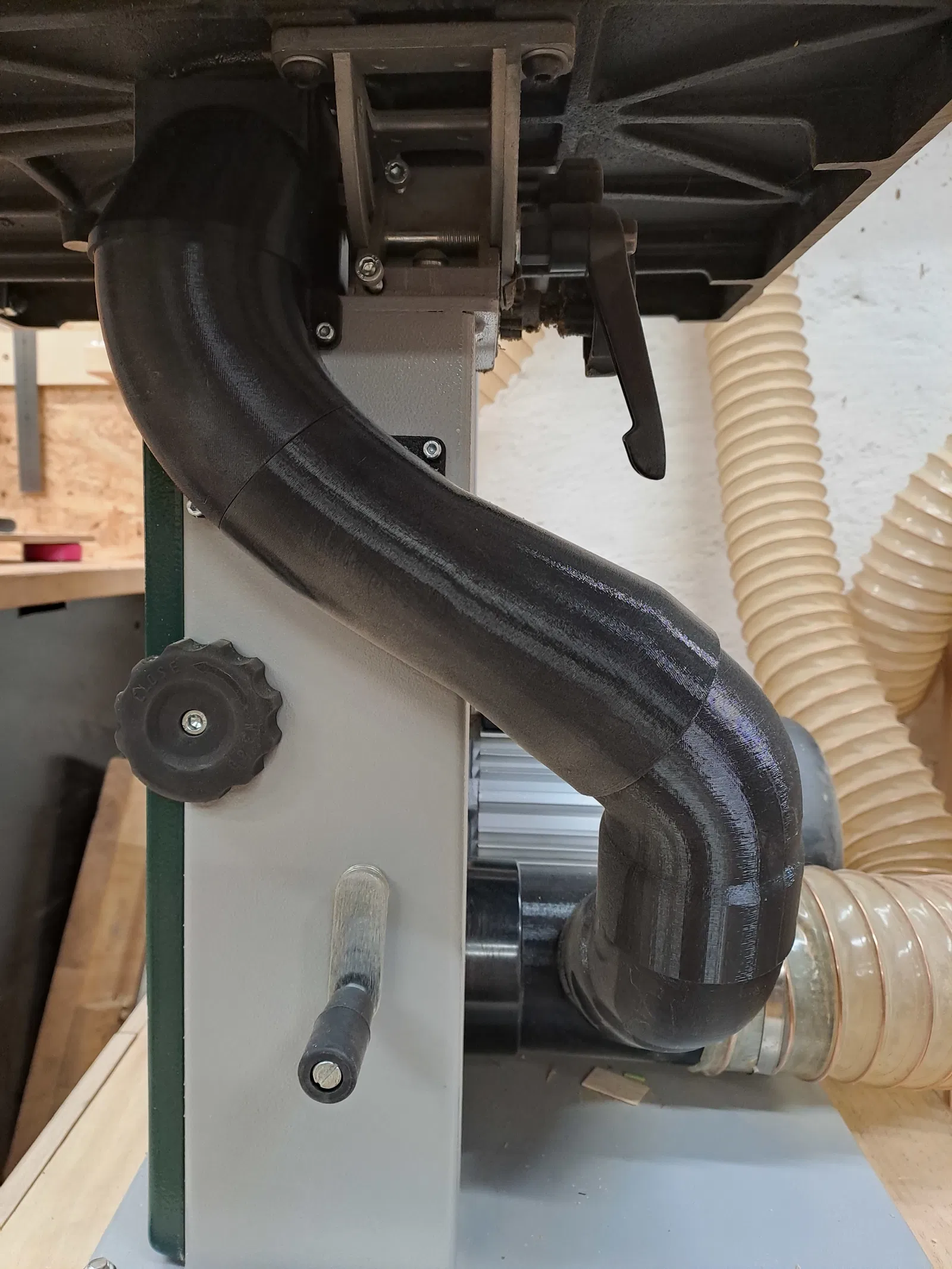

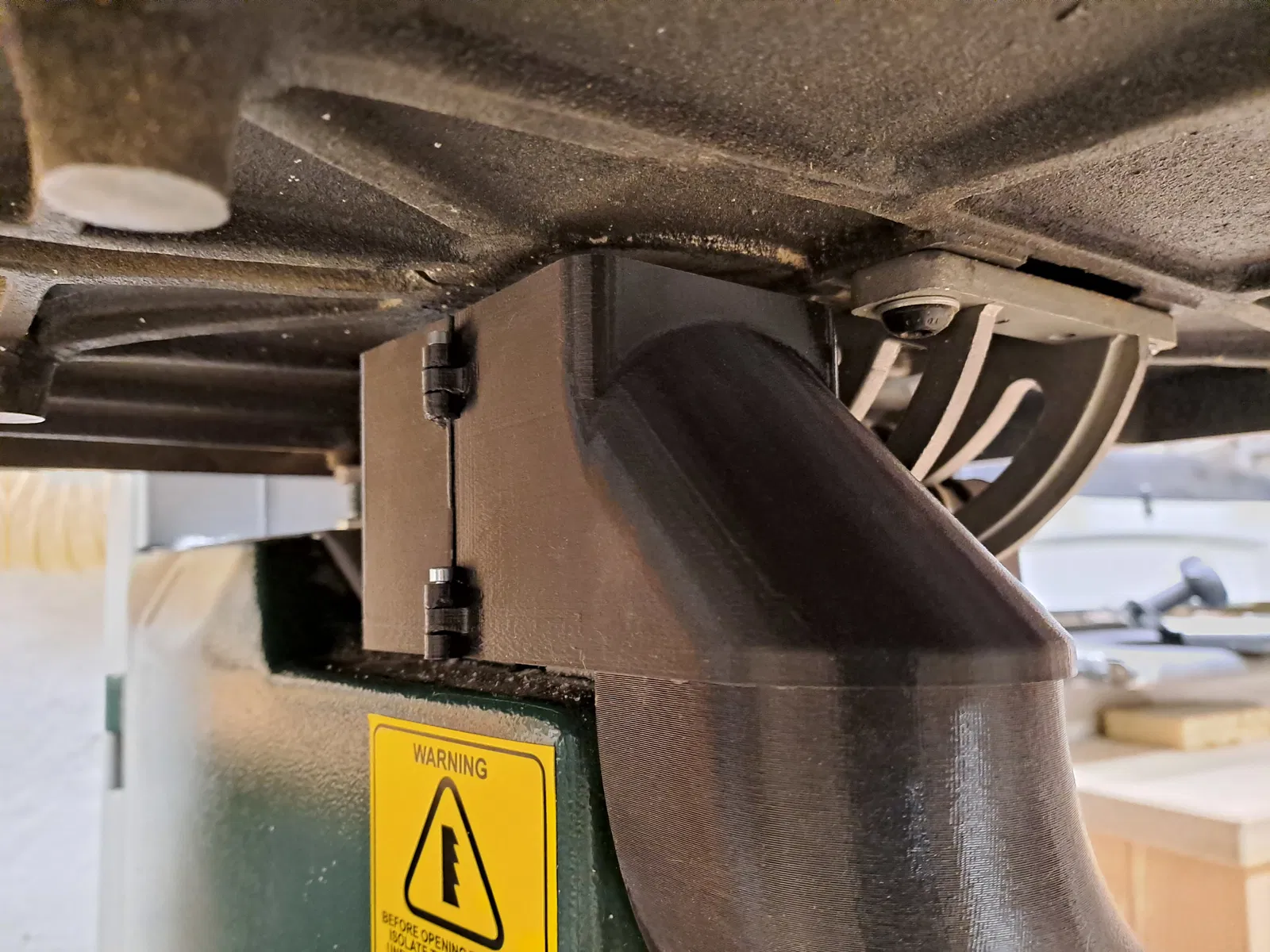

Vì vậy, tôi đã thiết kế và in thêm một bộ phận thu bụi phía trên, bộ phận này cũng được kết nối trực tiếp với cổng hút bụi ở phía sau máy. Để vẫn có thể nghiêng bàn máy sau khi lắp đặt (điều mà tôi hiếm khi làm trên máy của mình), phần trên có thể tháo rời mà không cần dụng cụ. Nó chỉ cần tháo ra. Lưu ý rằng việc lắp đặt sẽ được thực hiện từ trái sang phải trước khi bạn gắn nó vào bộ phận được gắn vào khung máy cưa (tham khảo các ảnh đính kèm).

Những gì bạn cần ngoài các bộ phận đã in:

• 8 nam châm 8x2,5mm
• 2 vít lục giác M3x15
• 3 vít lục giác M4x12

Phần góc 45° ở bộ phận dưới cần được in hai lần. Tôi đã cố gắng tránh các cấu trúc hỗ trợ hết mức có thể, tuy nhiên một số vẫn là bắt buộc. Các nam châm nên được dán vào vị trí. Nếu không, khả năng chúng bị lỏng do rung động là rất cao.

Trong trường hợp của tôi, hiệu suất thu bụi đã cải thiện đáng kể.
