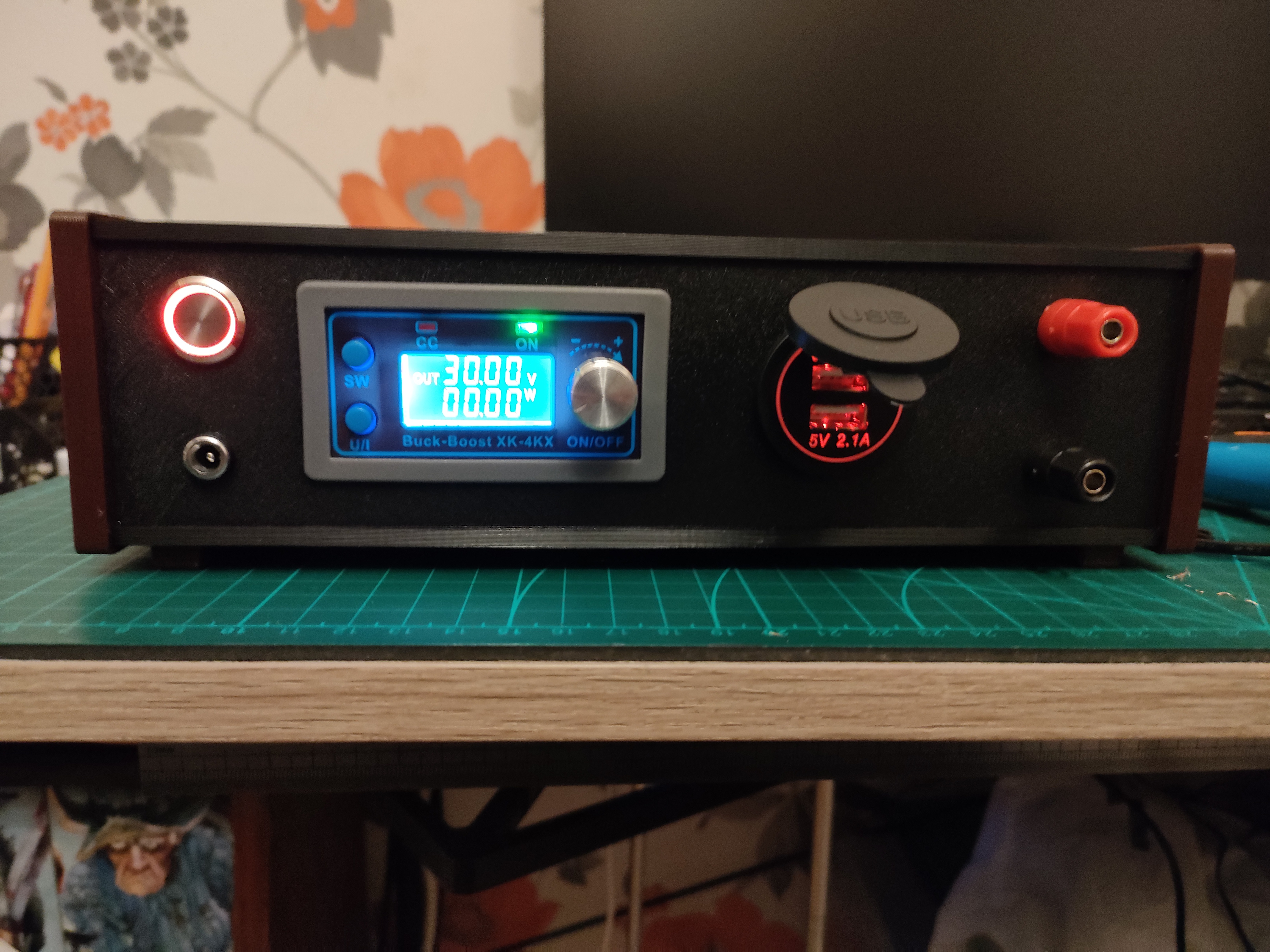

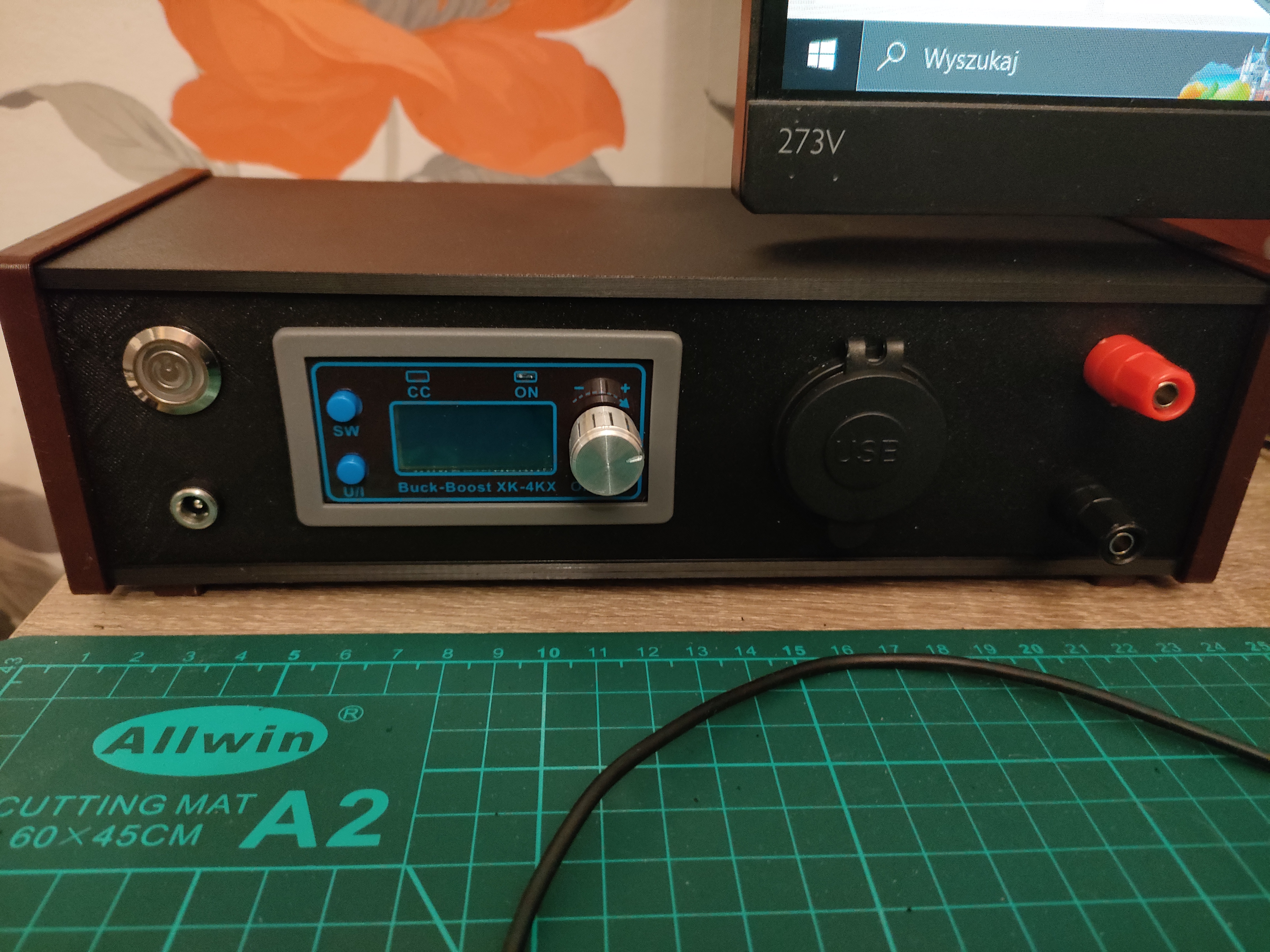

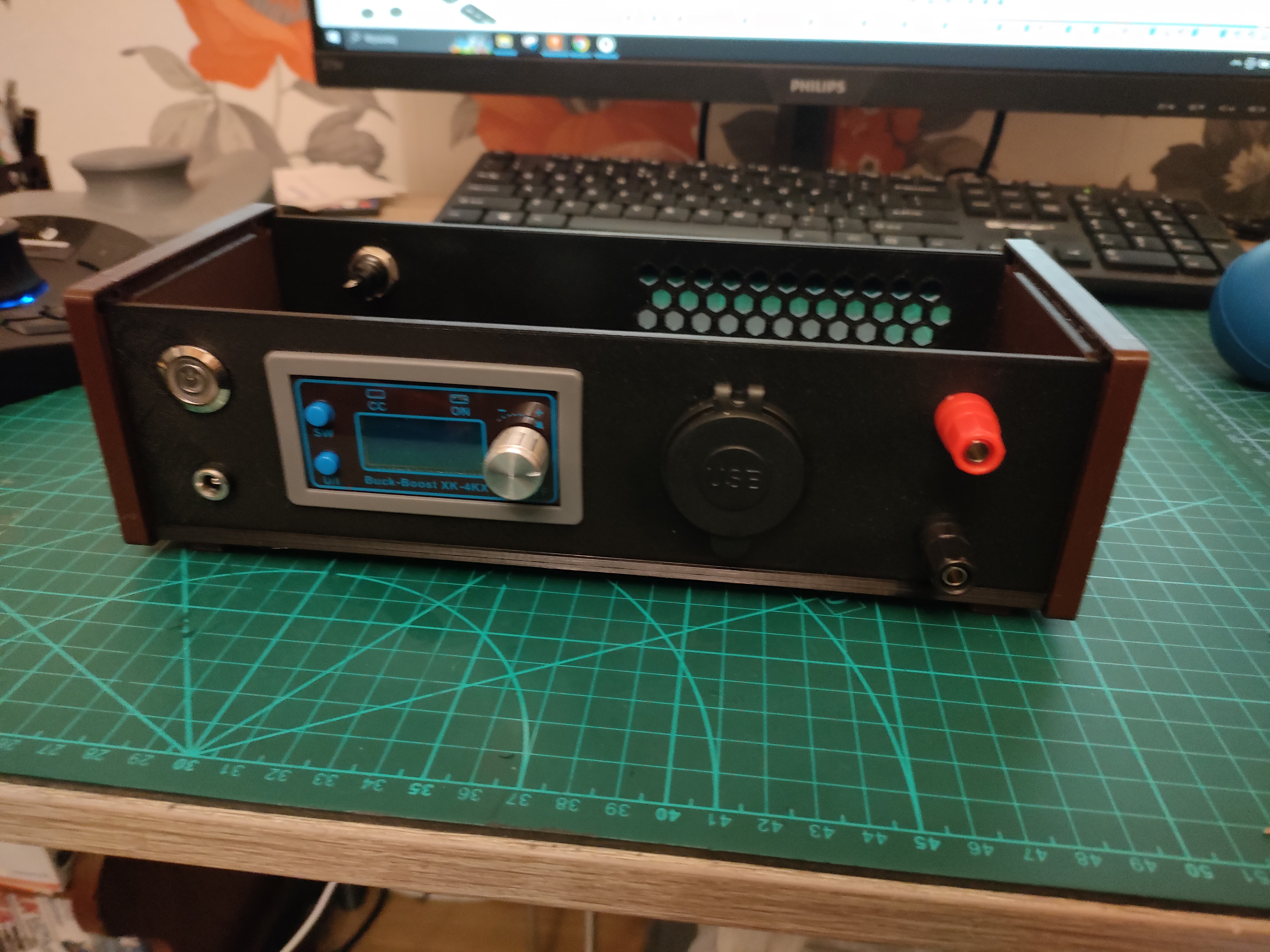

Đây là vỏ máy theo phong cách retro dành cho bộ chuyển đổi buck boost XK-4KX.

Để cấp nguồn, bạn có thể dùng nguồn 12 hoặc 24V, tối đa 4A nếu bạn định sử dụng các cổng USB tương tự. Nếu bạn muốn sử dụng cổng USB khác, bạn cần kiểm tra lại điện áp chính xác cho cổng đó.

Các tấm mặt trước và mặt sau có thể chỉnh sửa được nên có thể tùy biến theo ý muốn. Tôi đã cung cấp các file Step cho các tấm này.

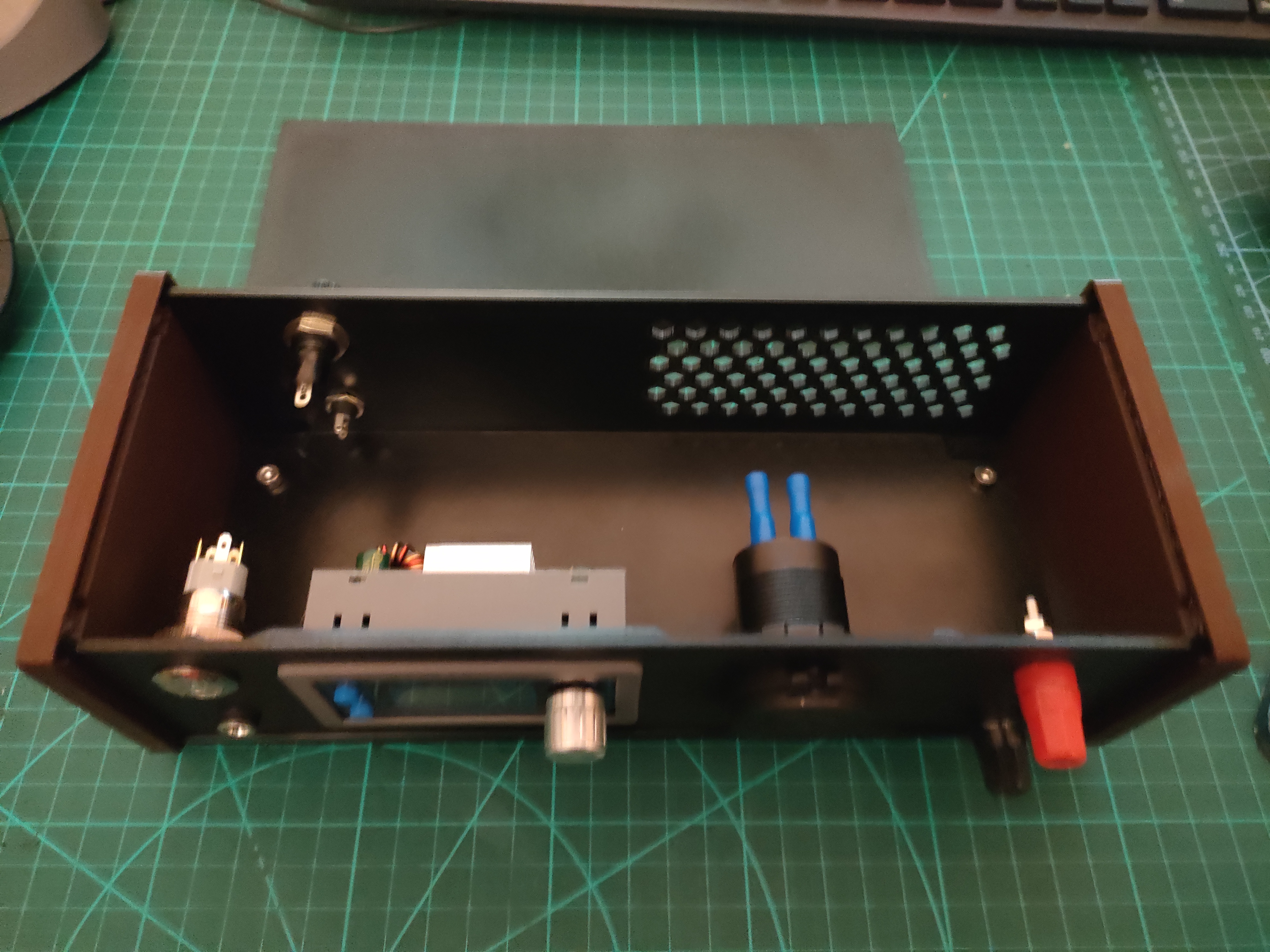

Để gắn các tấm lại với nhau, tôi đã tạo lỗ ren M4 ở tấm trên và dưới.

Các loại ốc vít sử dụng:
8x Ốc lục giác chìm M4x12mm

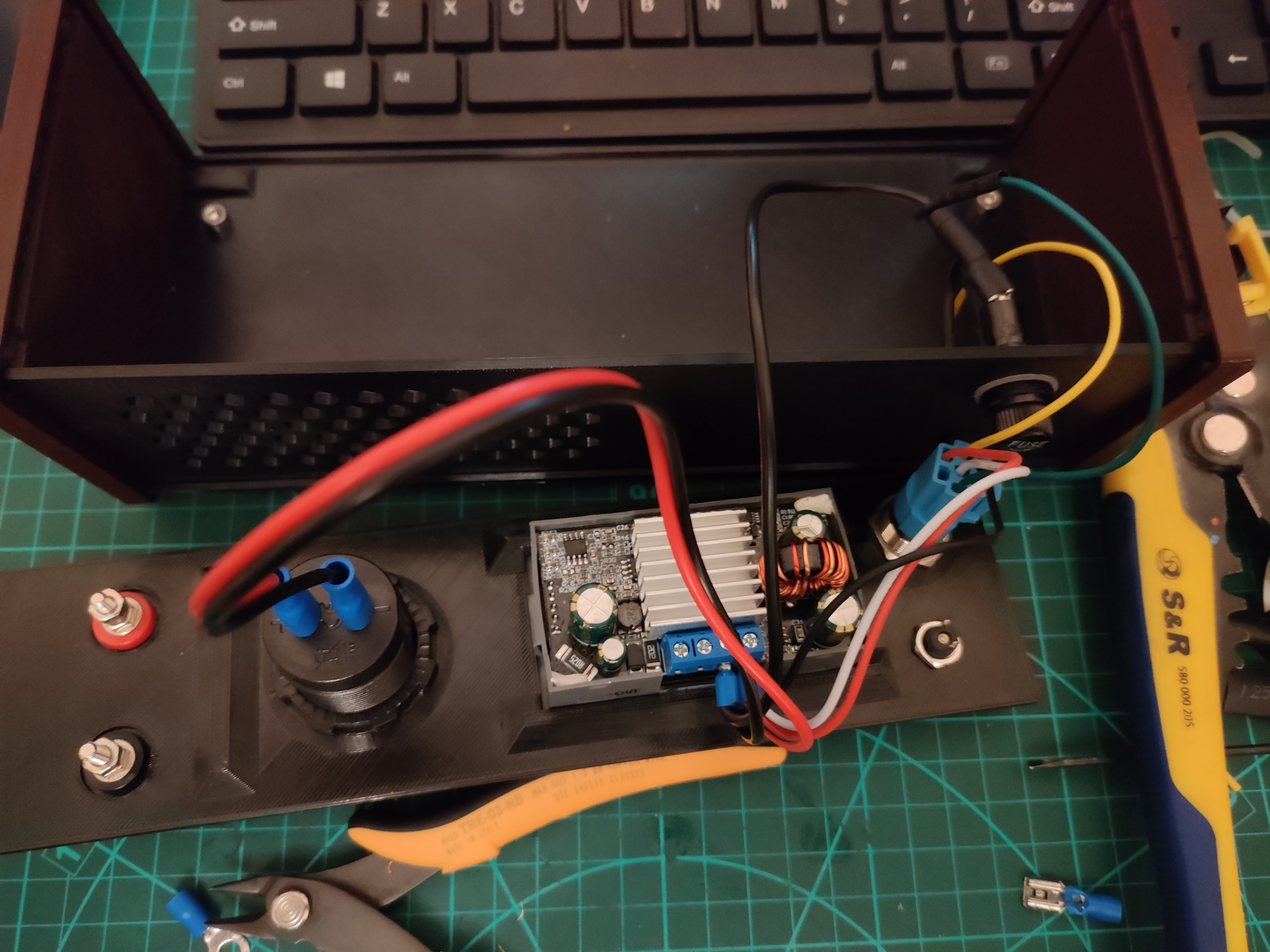

Bộ chuyển đổi Buck-boost XK-4KX:
https://pl.aliexpress.com/item/1005004994125356.html?spm=a2g0o.order_list.order_list_main.32.7e7b1c24poZ5IE&gatewayAdapt=glo2pol

Ổ cắm Banana:
https://pl.aliexpress.com/item/4001281117583.html?spm=a2g0o.order_list.order_list_main.51.7e7b1c24poZ5IE&gatewayAdapt=glo2pol

Ổ cắm USB 12x24V:
https://pl.aliexpress.com/item/1005003194835052.html?spm=a2g0o.order_list.order_list_main.27.7e7b1c24poZ5IE&gatewayAdapt=glo2pol

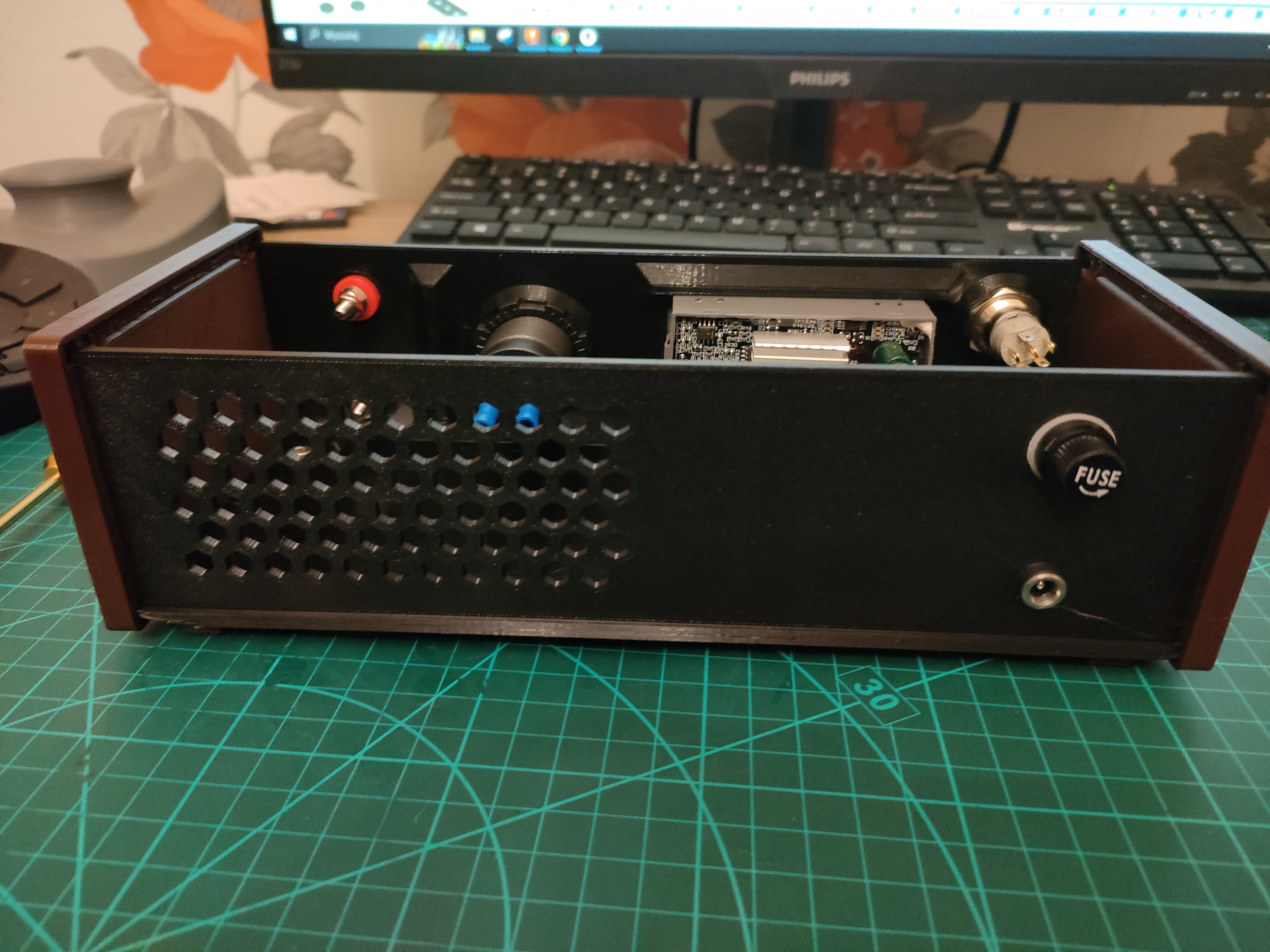

Cầu chì được mua ở cửa hàng địa phương nhưng trông giống cái này:
https://pl.aliexpress.com/item/1005004735894157.html?spm=a2g0o.productlist.main.17.6e1c18b8j4118z&algo_pvid=fb176c97-6e80-481a-8ce0-b94783444f93&aem_p4p_detail=2023121010064617234698964028010001990130&algo_exp_id=fb176c97-6e80-481a-8ce0-b94783444f93-8&pdp_npi=4%40dis%21PLN%213.71%213.7%21%21%210.90%21%21%40211b88f017022316067867669e7ec7%2112000030285815926%21sea%21PL%211864245025%21&curPageLogUid=6CX8IUN5wTd3&search_p4p_id=2023121010064617234698964028010001990130_9

Ổ cắm DC được mua ở cửa hàng địa phương nhưng tương tự cái này:
https://pl.aliexpress.com/item/32985876868.html?spm=a2g0o.productlist.main.21.218e70c7kuIMXQ&algo_pvid=df66bbfd-1590-43f7-b22c-4ae4e8a4aeab&algo_exp_id=df66bbfd-1590-43f7-b22c-4ae4e8a4aeab-10&pdp_npi=4%40dis%21PLN%215.07%215.15%21%21%211.23%21%21%40211b88ee17022316994201890e93fe%2110000000555848623%21sea%21PL%211864245025%21&curPageLogUid=pAue471V5ZTp

Nút nhấn Bật/Tắt:
https://pl.aliexpress.com/item/1005004981678168.html?spm=a2g0o.productlist.main.15.6ec472125reShe&algo_pvid=9bca94d1-736b-4dca-815e-700fab089085&aem_p4p_detail=20231210101601511110894656400002077097&algo_exp_id=9bca94d1-736b-4dca-815e-700fab089085-7&pdp_npi=4%40dis%21PLN%213.93%214.09%21%21%216.83%21%21%40211b88ee17022321609967722e9405%2112000031307214211%21sea%21PL%211864245025%21&curPageLogUid=nRHuRicEFJAL&search_p4p_id=20231210101601511110894656400002077097_8
