Các Bộ Phận Theo Dõi Vệ Tinh Di Động Đơn Giản In 3D
- Lượt tải
- 20
- Lượt thích
- 7
- Lượt coi
- 502
- Bản remix
- 0
- Bình luận
- 0
File 11 15,3 MB
- controller-cover_1765694661.stlSTL · 27,2 KB
- Top-pvc-ant-mount-8mm-hexnut_1765694662.stlSTL · 1,4 MB
- 4mm-rect-breadboard-1_1765694663.stlSTL · 1,6 MB
- Top-servo-box_1765694664.stlSTL · 1,8 MB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #82633
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC BY-NC — Ghi công, phi thương mại
Mô tả

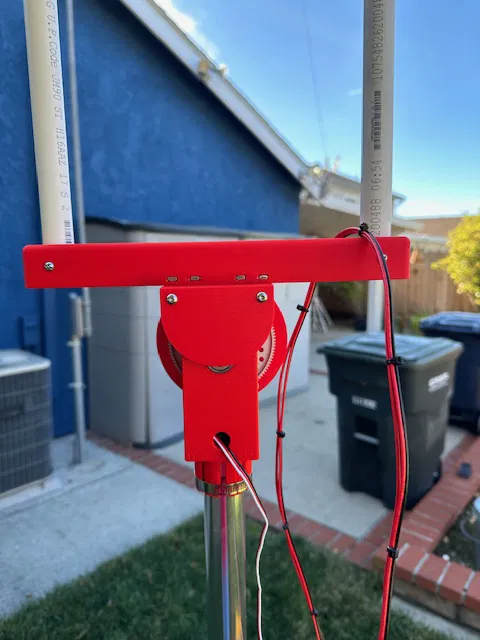

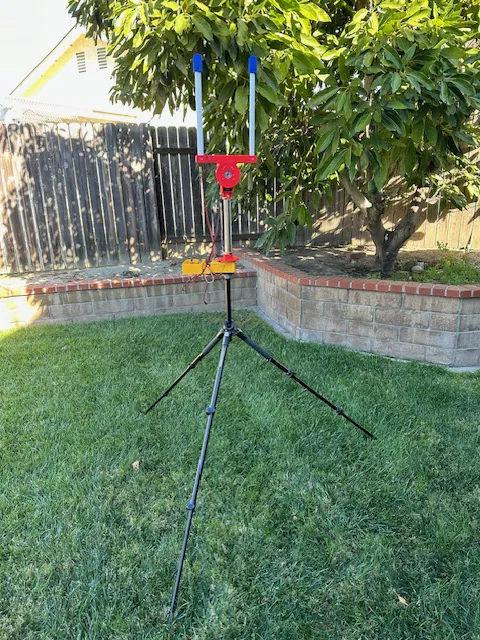

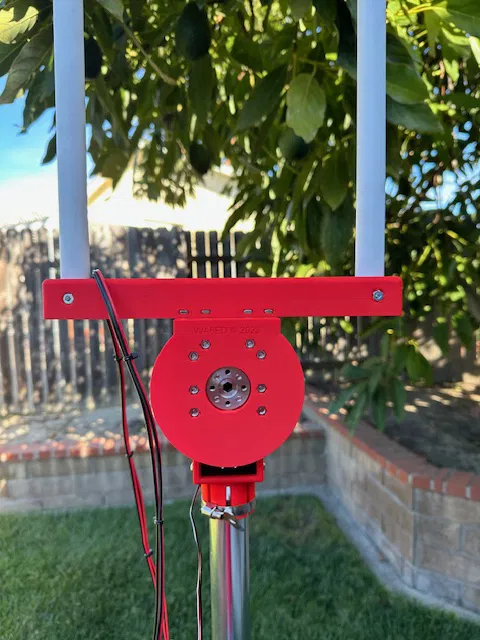

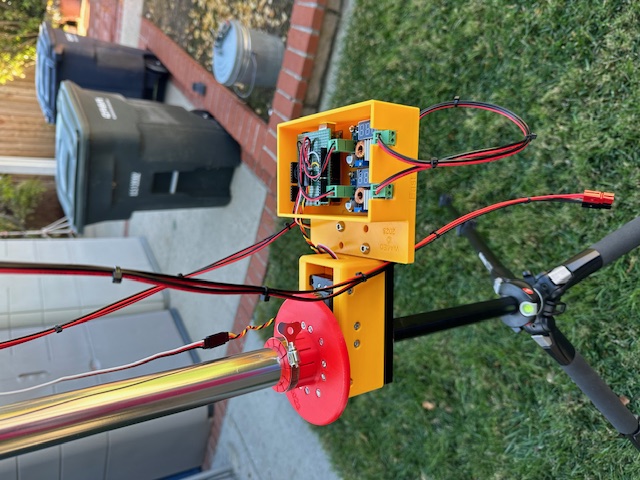

Tui muốn làm ra các bộ phận cải tiến hơn so với các bộ phận nhôm có sẵn trên thị trường. Tất cả các bộ phận này đều được in 3D và nên có chi phí thấp hơn so với bộ phận nhôm, giả sử bạn tự in chúng. Mục tiêu của tôi là tăng cường sự an toàn xung quanh các bánh răng và làm cho nó chắc chắn. Tôi sử dụng một chân máy Manfrotto loại nặng. Tôi bắt vít trực tiếp một "bản lề phô mai" (cheese plate) của máy ảnh vào chân máy và khóa cố định bằng 3 vít khóa tích hợp sẵn trên chân máy. Cái bản lề phô mai từ Amazon có các kích thước hỗn hợp SAE và hệ mét. Tôi đã bắt vít bản lề phô mai vào ngàm gắn bu lông 3/8-16 của chân máy. Trước đây, tôi đã sử dụng đầu bi Manfrotto và một bản lề khóa in 3D. Tôi đã làm gãy nó dễ dàng với độ đặc 20%. Vì vậy, phần này của việc lắp ráp cần phải rất chắc chắn. Tôi đã in toàn bộ dự án bằng PETG, với độ đặc 40%. Cần các loại ốc M4 khác nhau. Một số ốc M3 cần thiết để gắn các bộ điều chỉnh buck và Arduino.
Link đến bản lề phô mai trên Amazon. Một bản lề tương tự cũng nên phù hợp để khớp với chân máy của bạn và 2 bộ phận được gắn vào bản lề.
https://www.amazon.com/dp/B09NY49HSS?psc=1&ref=ppx_yo2ov_dt_b_product_details
Thông số in
- Định dạng
- stl
- Số file mô hình
- 11
- Tổng dung lượng
- 15,3 MB
- File lớn nhất
- 2,8 MB
