CR10 Max: Bracket Trục Y cho Thanh Ray Trượt MGN12H

Tác giả Rasmus66_1057094

Lượt tải
103
Lượt thích
18
Lượt coi
918

File 1 213,3 KB

  • vinkel-beslag_1765693908.stlSTL · 213,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

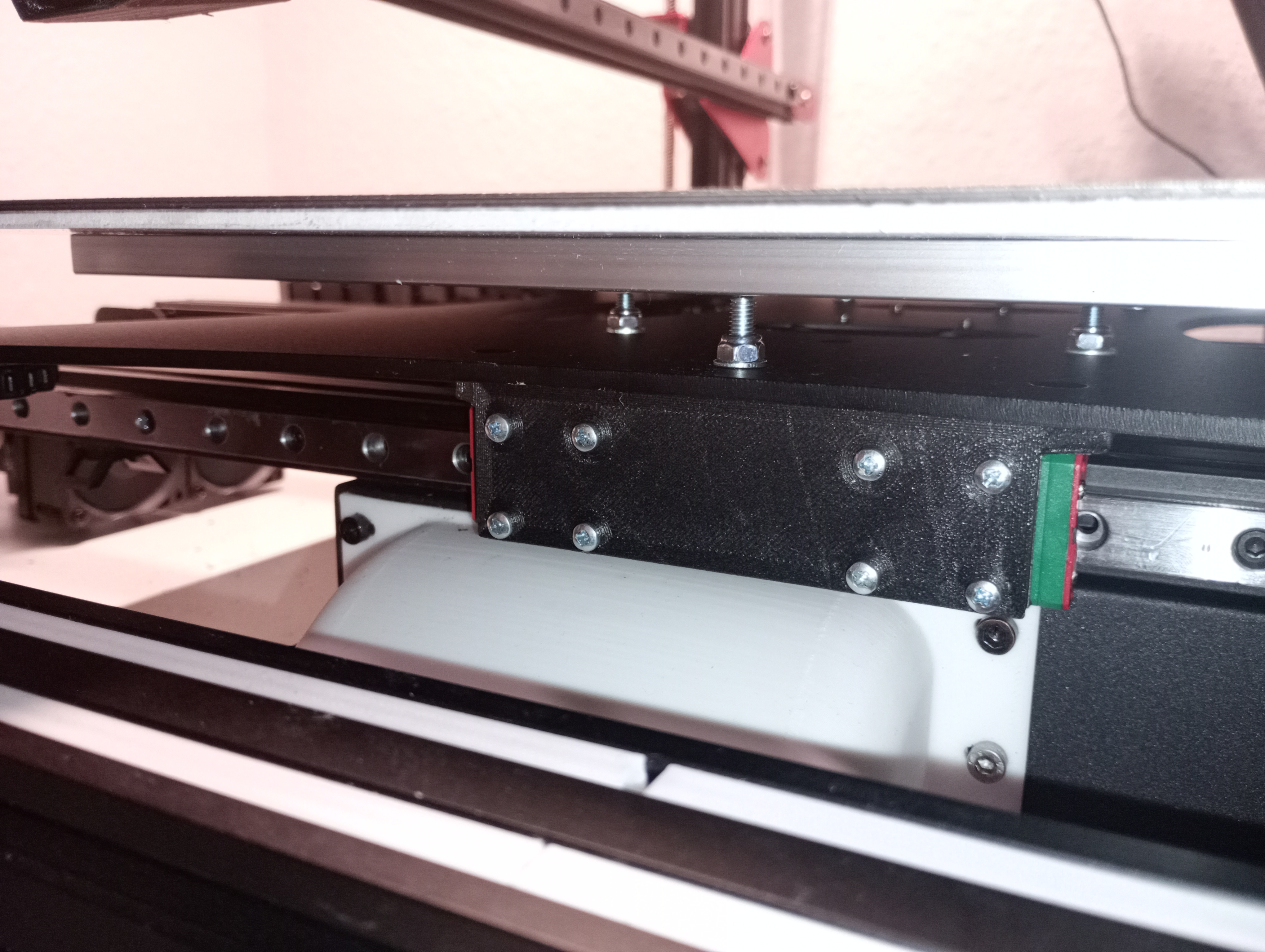

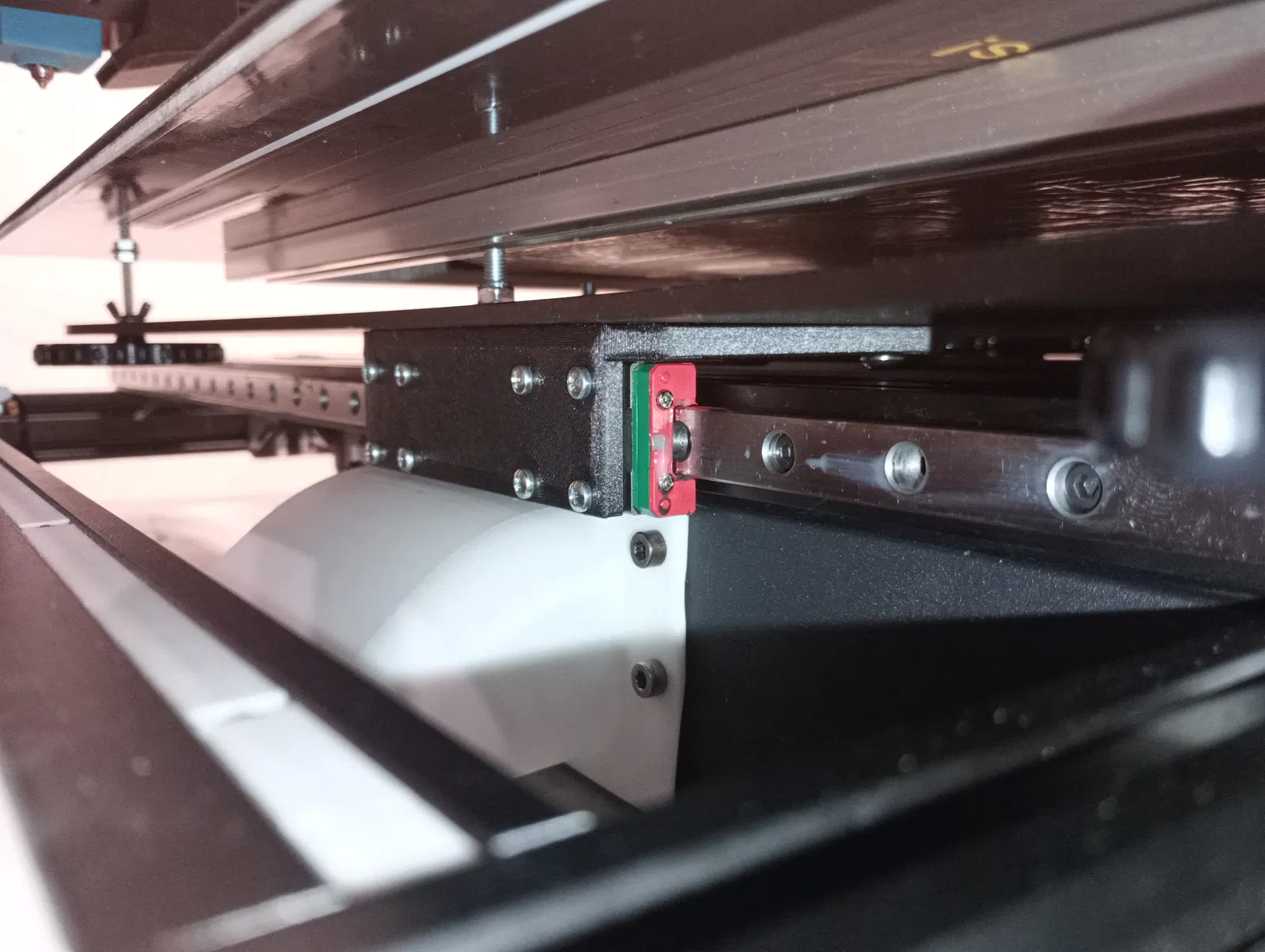

Đây là cái bracket mình tự thiết kế để độ con CR10 Max của mình sang xài linear rail cho trục Y.

Không cần phải mod cái bed luôn nha!

Cái bracket này xài các tab định vị trên 6 lỗ lớn của bed (mỗi bên 3 lỗ).

Bạn sẽ cần kiếm 6 con ốc DIN ISO 7380-1 M5x20 mm hoặc cắt ngắn ốc zin lại.
Mấy con ốc zin còn lại thì xài lại được hết.

Còn cho mấy cái carriage MGN12H thì bạn sẽ cần 16 con ốc M3x12mm.

Mình in cái bracket này bằng PETG-CF nha

  • Độ dày lớp: 0.2 mm
  • Độ đặc: 20% (gyroid)

Cần phải di chuyển cái end stop trục Y nha, mình gợi ý xài mẫu này.

https://cults3d.com/en/3d-model/tool/creality-cr10-max-y-axis-endstop-housing-for-linear-rail-conversion-ki

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
1
Tổng dung lượng
213,3 KB
File lớn nhất
213,3 KB
