Dẫn hướng dây tóc cho khuôn 20x20

Dẫn hướng dây tóc cho khuôn 20x20.

Tôi mới nâng cấp chiếc Ender 3 Pro của mình với bộ kit dẫn động trực tiếp giá rẻ và nhận thấy dây tóc bị tuột khỏi trục giữ dây tóc dạng con lăn mà tôi đang sử dụng. Việc bổ sung một bộ dẫn hướng dây tóc để ngăn chặn điều này dựa trên bộ dẫn hướng dây tóc mới trên Prusa Mark IV.

Tôi không thấy bộ dẫn hướng nào ưng ý và nghĩ rằng mình có thể tự tạo ra một cái bằng Tinkercad.

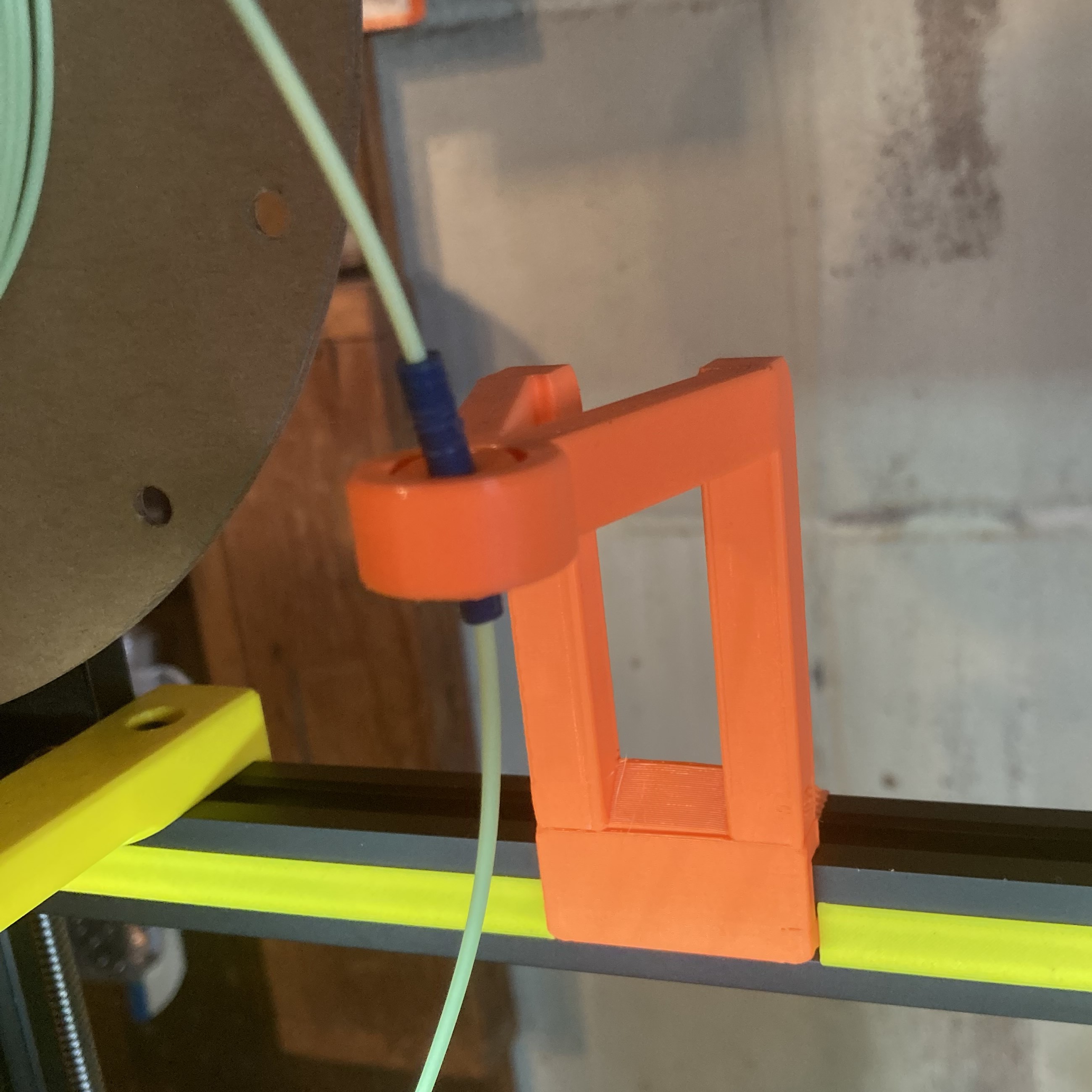

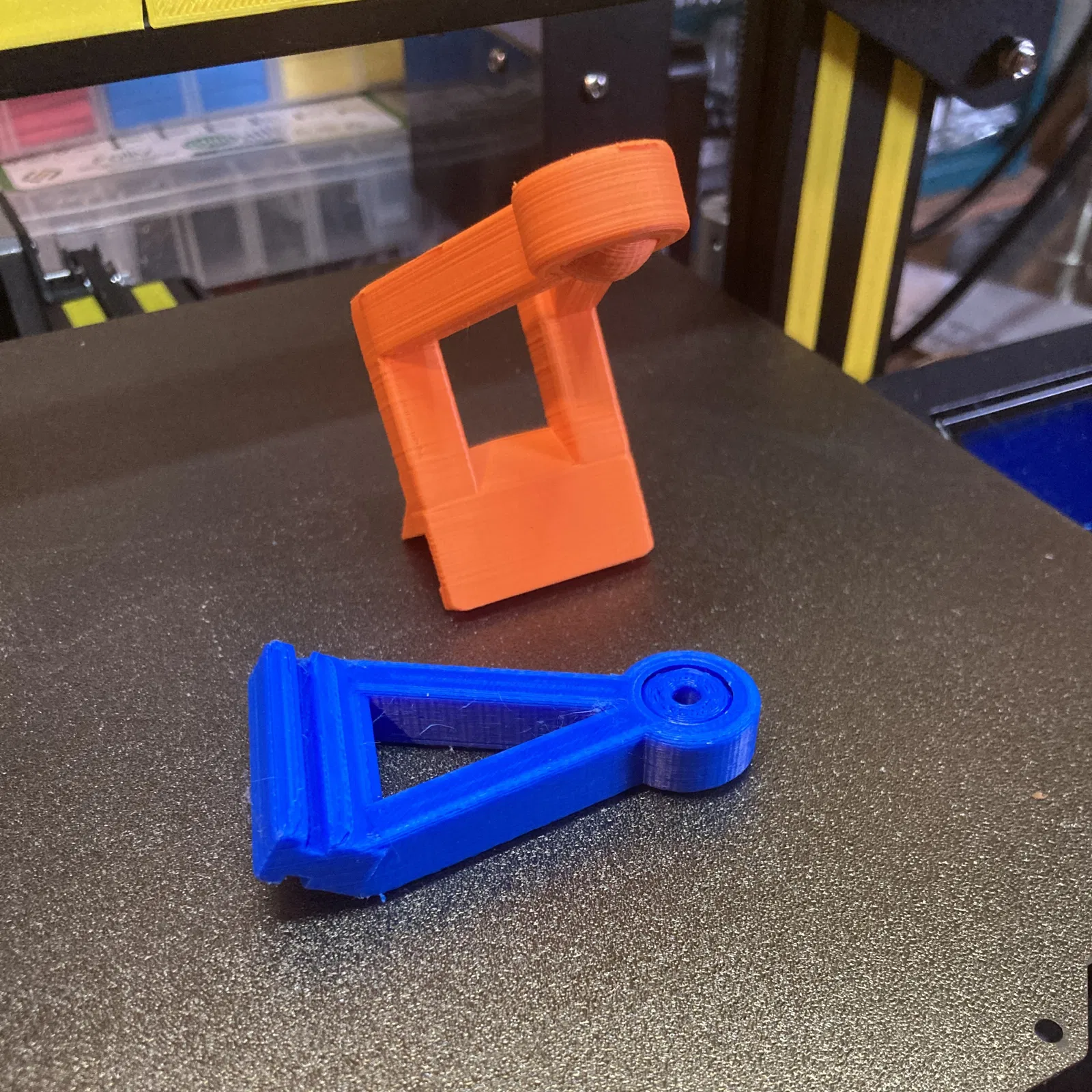

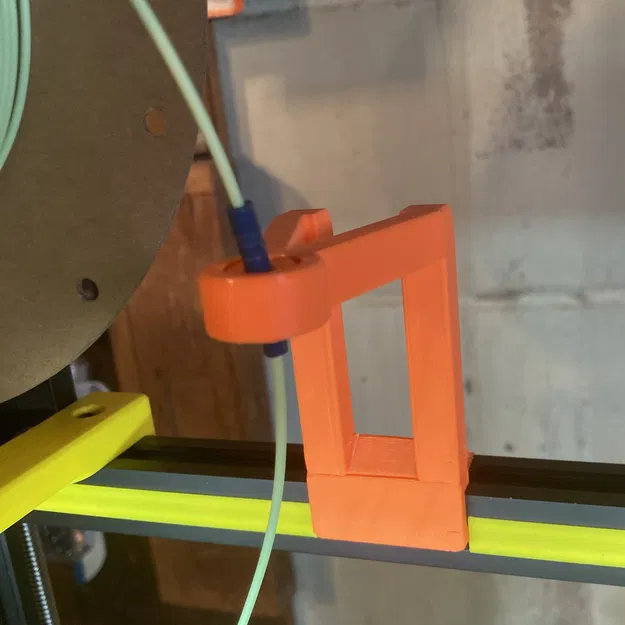

Có 4 phiên bản, mỗi phiên bản sử dụng cùng một thiết kế cơ bản là một quả bóng và một ổ cắm để giữ một đoạn ống PTFE nhỏ giúp ngăn dây tóc bị tuột ra khỏi trục. Cuối cùng, tôi chọn phiên bản thứ 4 vì nó đặt bộ dẫn hướng gần trục cuộn dây nhất và sẽ không cản trở chuyển động khi máy in đạt đến chiều cao tối đa trong quá trình in.

Phiên bản 3 và 4 yêu cầu bổ sung 2 vít M3x8 và 2 đai ốc T 3MM. Điều này mang lại sự cố định chắc chắn nhất cho bộ dẫn hướng. Phiên bản 1 và 2 chỉ cần trượt vào khuôn 20x20, nhưng có xu hướng trượt tới lui trong quá trình in.
