SV06 Plus Cảm Biến Hết Dây In Filament Có Fitting Bowden

Mình có con SV06+ mà thỉnh thoảng phải kéo sợi từ hộp chống ẩm qua ống bowden ngược, có vẻ không có giải pháp nào cho đúng combo này. Mình thấy có nhiều mẫu để ống bowden vào housing theo kiểu ép cho trơn tru, nhưng không có chỗ gắn fitting.

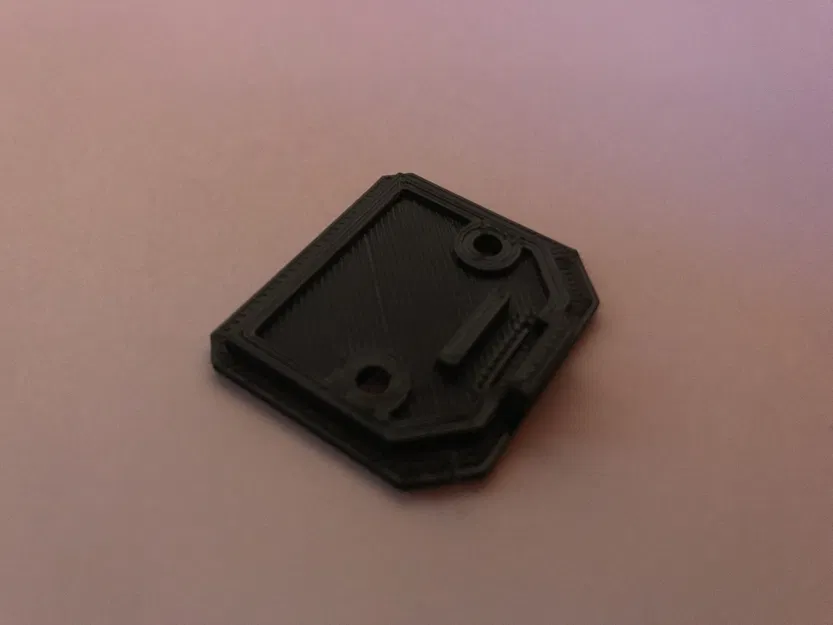

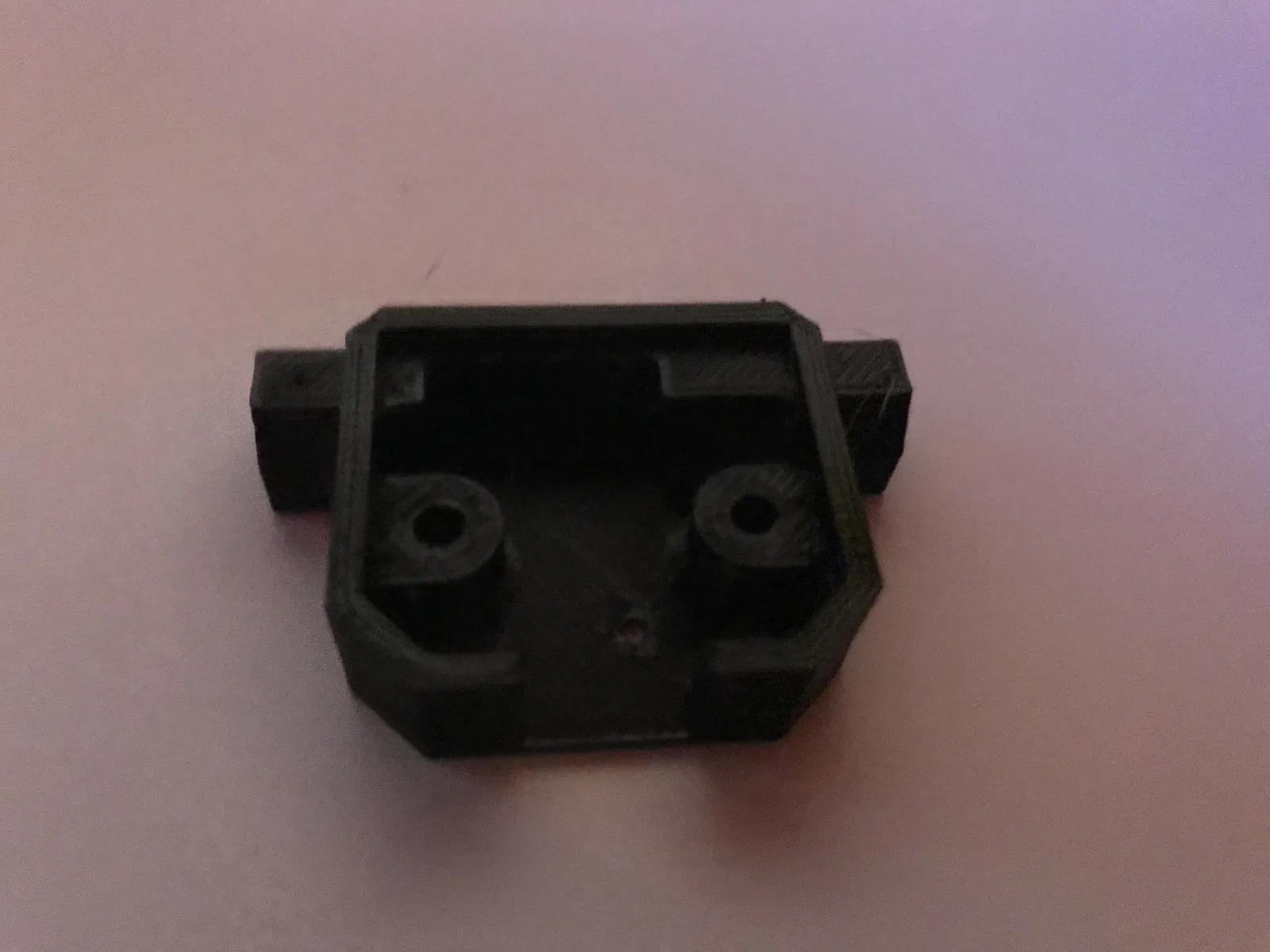

Thế là mình tháo cái housing cảm biến zin ra nghiên cứu, ban đầu mình làm lại housing zin và chỉ gắn thêm mấy cái chỗ để fitting. Nói là "chạy được" nhưng thực ra không phải giải pháp tốt. Sau đó mình tạo ra cái gần giống như bây giờ nhưng mà nó "tròn trịa" hơn. Mình thích nó nhưng mà nó không hợp với kiểu dáng của dòng SV06. Thế là mình làm lại toàn bộ housing cho góc cạnh hơn và cuối cùng ra được cái này. Mình có thêm cái đế cho đường đi dây tóc với một cái rãnh nhỏ để dẫn dây tóc qua khe cảm biến vào fitting đầu ra mà không ảnh hưởng đến hoạt động thực tế.

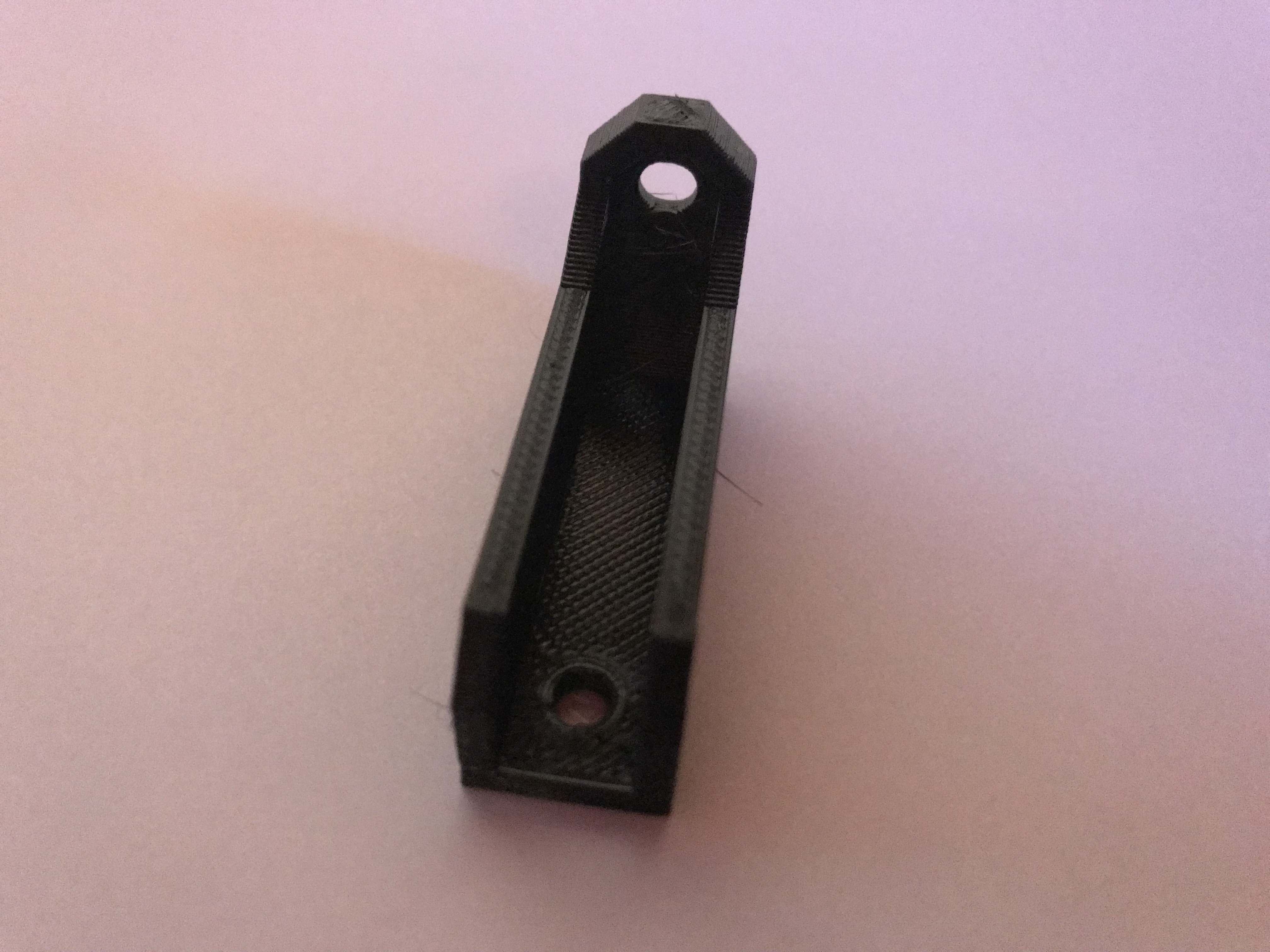

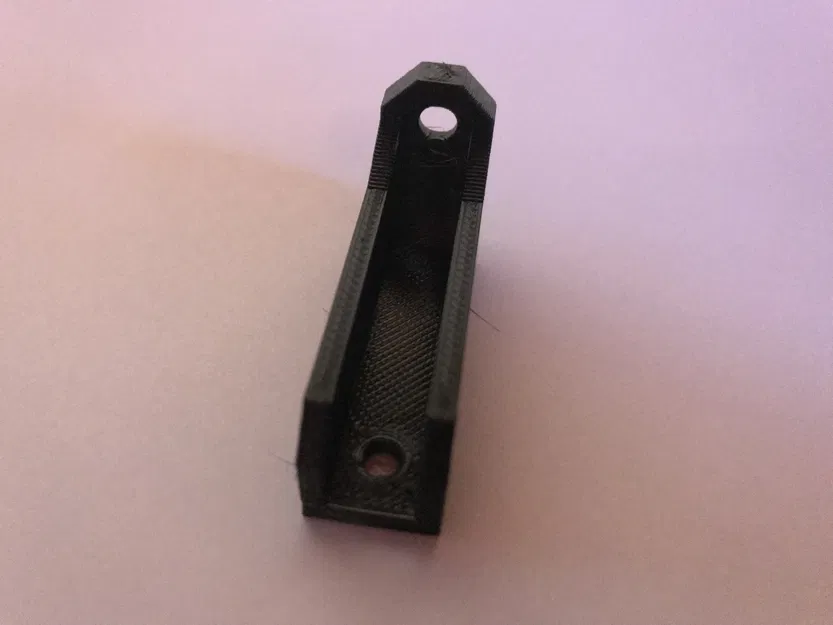

Sau khi thử nghiệm setup này vài tuần và in hàng giờ liền, mình không gặp phải tình trạng báo sai hay bị vướng. Dây tóc đi qua rất mượt cả từ hộp chống ẩm lẫn từ giá đỡ cuộn dây zin, đặc biệt là với bộ phận thay thế swing arm đi kèm, nó đẩy toàn bộ cảm biến ra xa 45mm để đặt vào giữa hầu hết các cuộn dây mà mình dùng và đã thử nghiệm.

Khi kết hợp với /3d-model/gia-do-ong-bowden-cho-may-in-3d-sovol-sv06-plus, bạn sẽ có được đường đi dây tóc được kiểm soát tốt giữa cuộn dây và bộ đùn, giúp giữ cho các loại filament khó tính vào đúng vị trí, đây là một lợi ích thêm mà mình không ngờ tới khi thiết lập toàn bộ cái này.

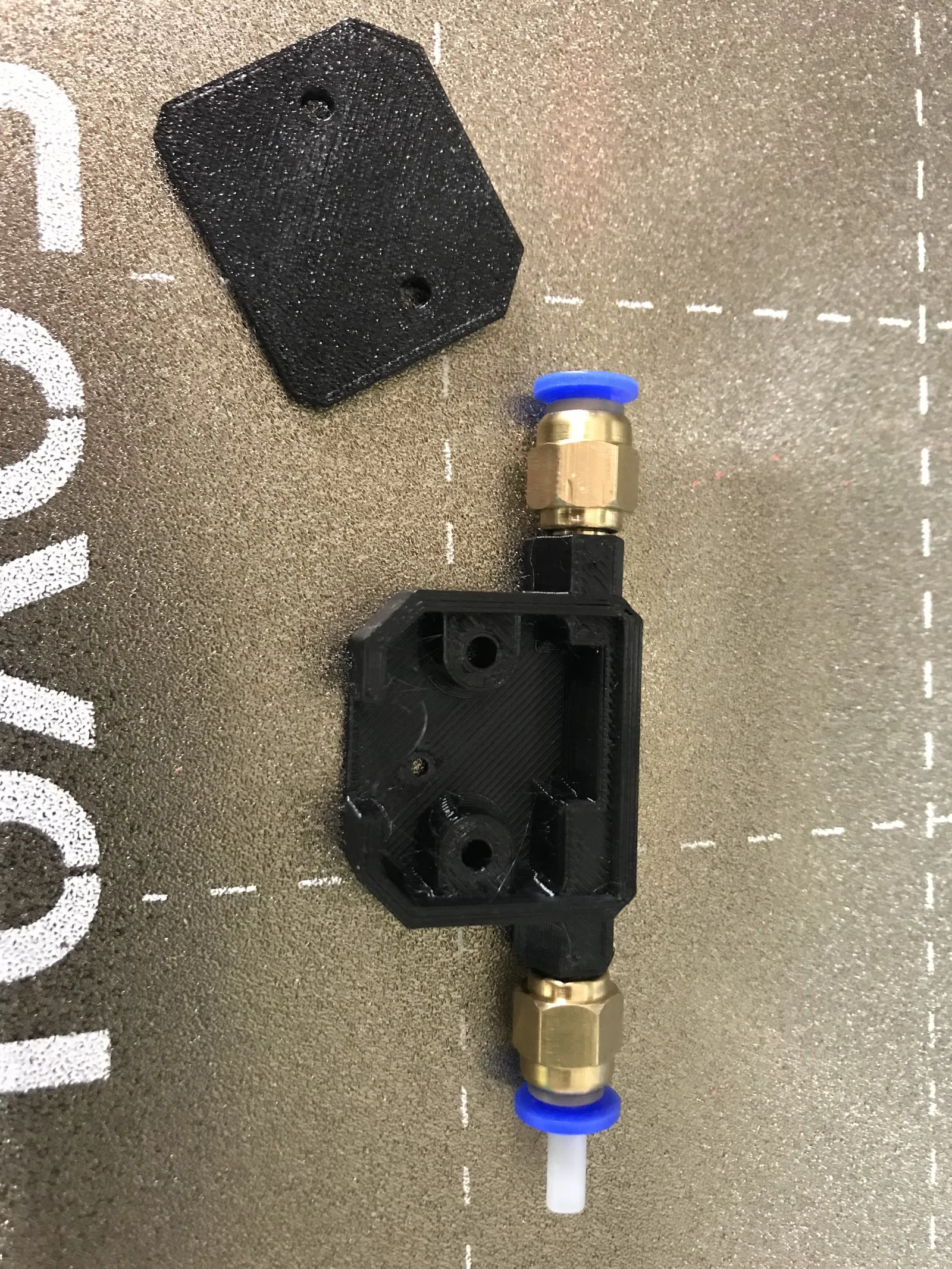

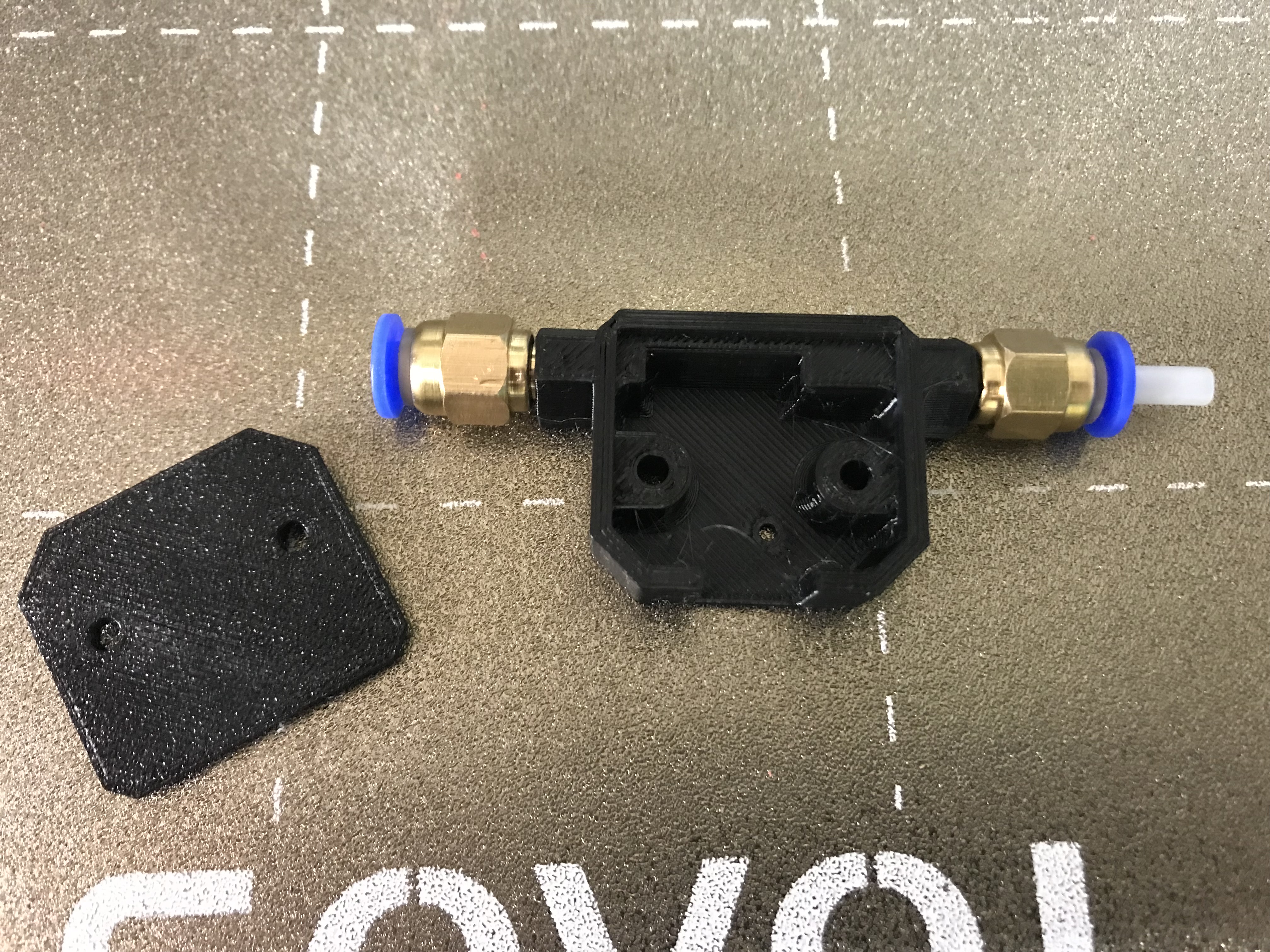

Dự án này cần 2 cái fitting PC4-M6 và bất kỳ ống bowden OD 4mm nào bạn muốn dùng, tất cả phần cứng zin khác đều được tái sử dụng cho cả housing cảm biến và swing arm, chỉ cần tháo ốc + vòng đệm (chỉ cho arm nếu dùng) và lắp chúng vào các bộ phận mới. Các lỗ cho fitting thì dễ dàng dùng taro M6 để tạo ren nhưng mình đã tự tạo ren bằng cách dùng fitting nhiều lần khi tạo ra tất cả các bản sửa đổi trước khi phát hành. Mình cũng đã dùng cả PLA và PETG cho housing và không thấy có vấn đề hay hao mòn với cả hai loại, nhưng mình đoán PETG sẽ bền hơn.

Mình thiết kế toàn bộ dựa trên Layer height 0.2mm nên đó là khuyến nghị, nhưng bạn cứ thoải mái thử nghiệm, đó là một phần của mục đích thiết kế.

Mình có đính kèm file Solidworks để bạn nào muốn tùy chỉnh thoải mái và giúp nâng cấp toàn bộ hệ thống thì cứ tự nhiên. Nếu bạn không có khả năng hoặc không muốn tùy chỉnh mà thấy có gì đó trong quá trình thử nghiệm cần khắc phục thì cứ nhắn tin hoặc để lại bình luận, mình sẽ cố gắng cập nhật và chú thích các bản sửa lỗi từ cộng đồng.

Nếu bạn đọc hết cái này thì bạn tuyệt vời lắm và cảm ơn bạn đã dành thời gian, mình hy vọng cái này có thể giúp ích cho những người giống mình.
