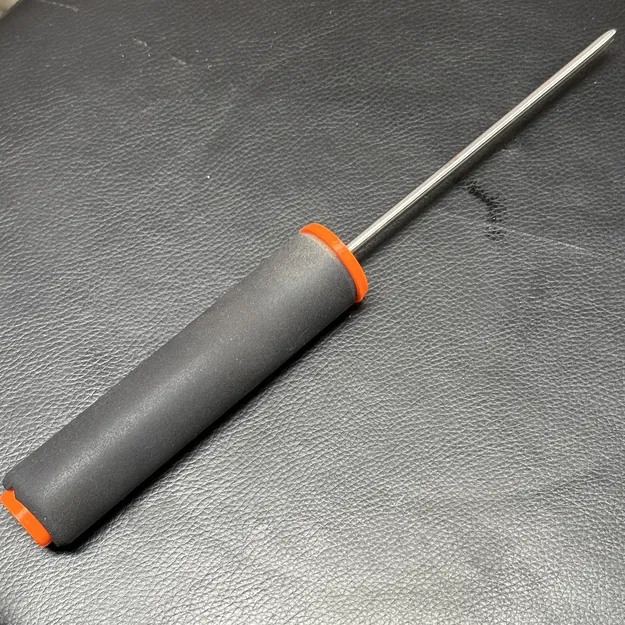

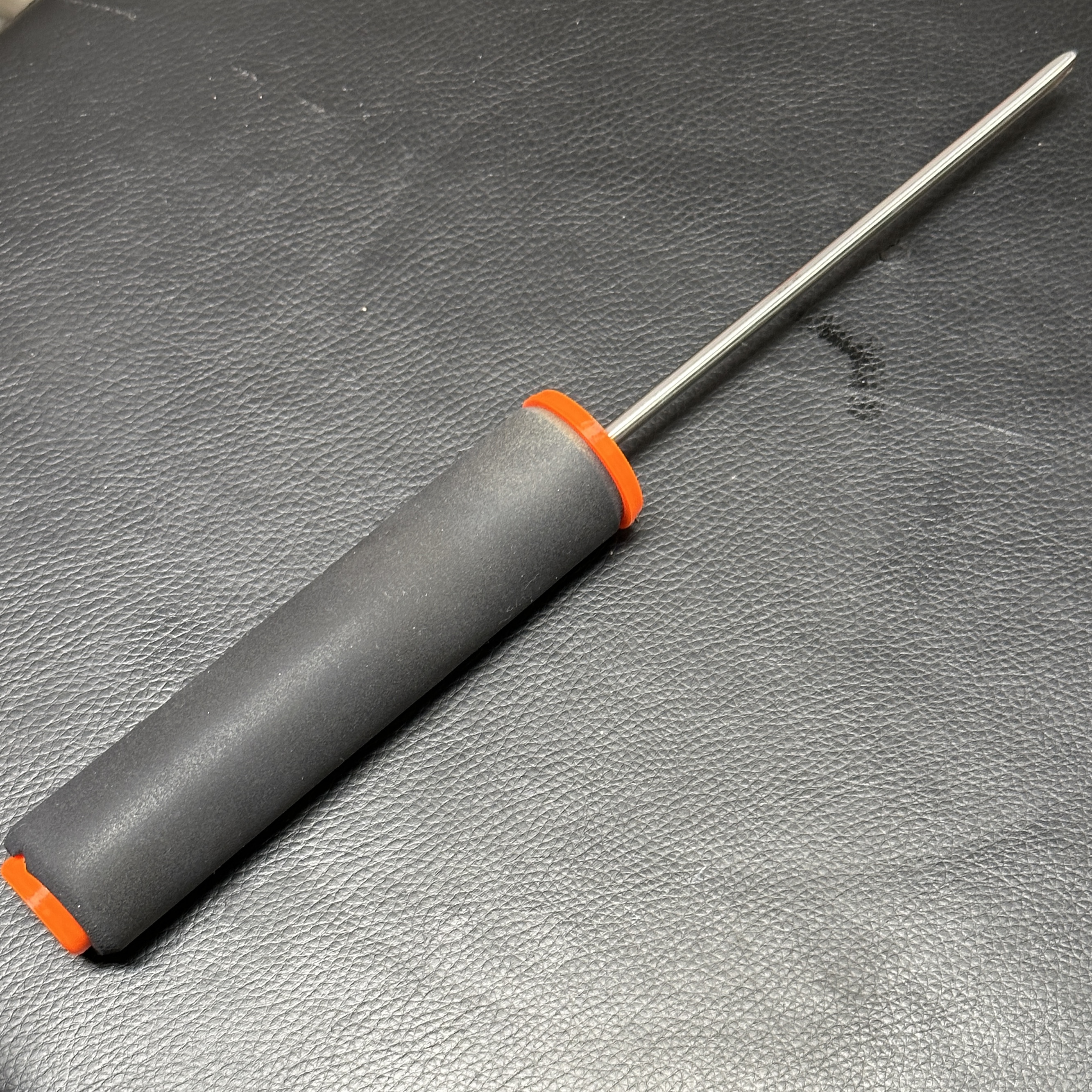

Tay cầm cho trục mở nhanh xe đạp - Phiên bản tay nắm MTB

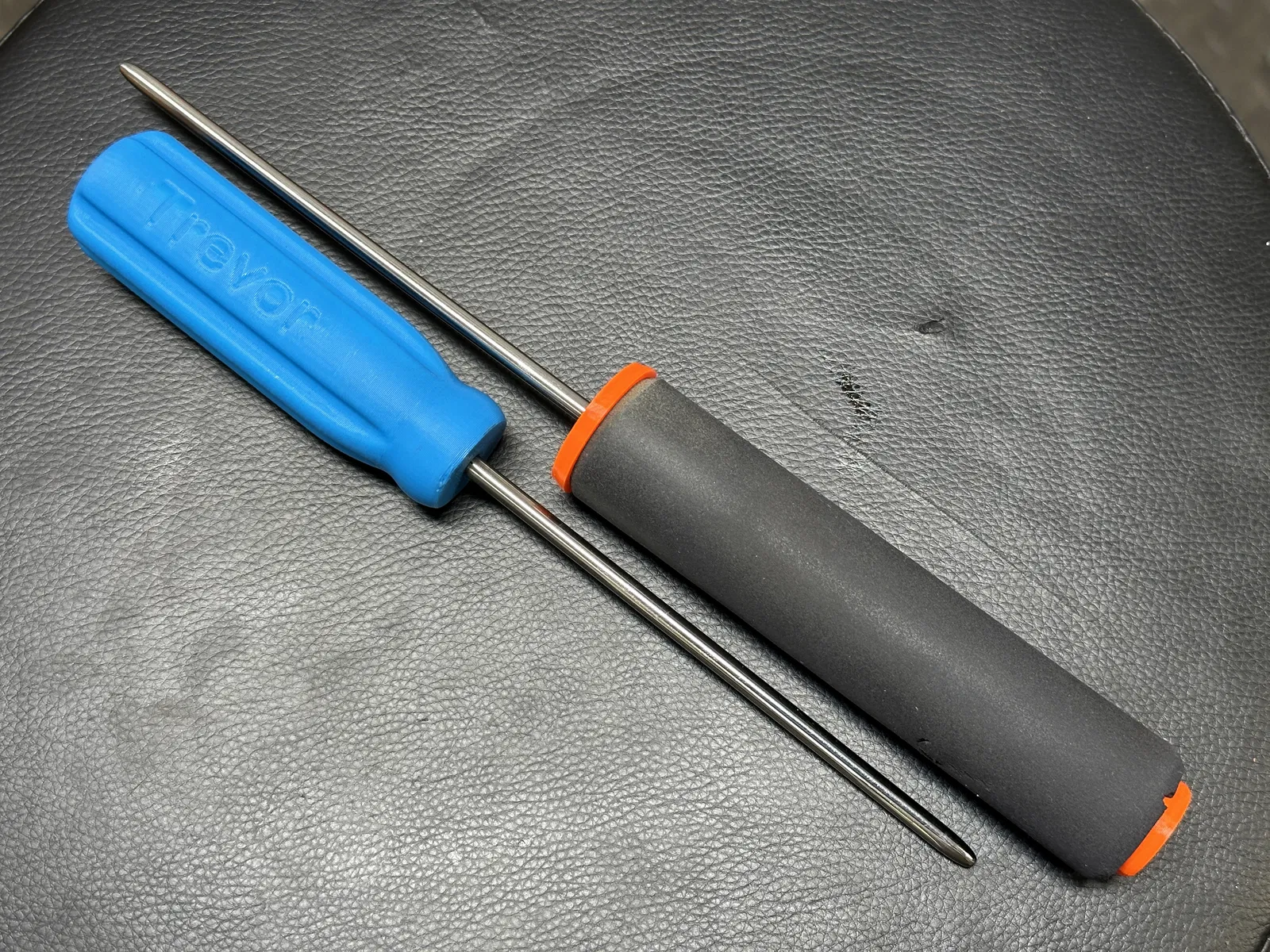

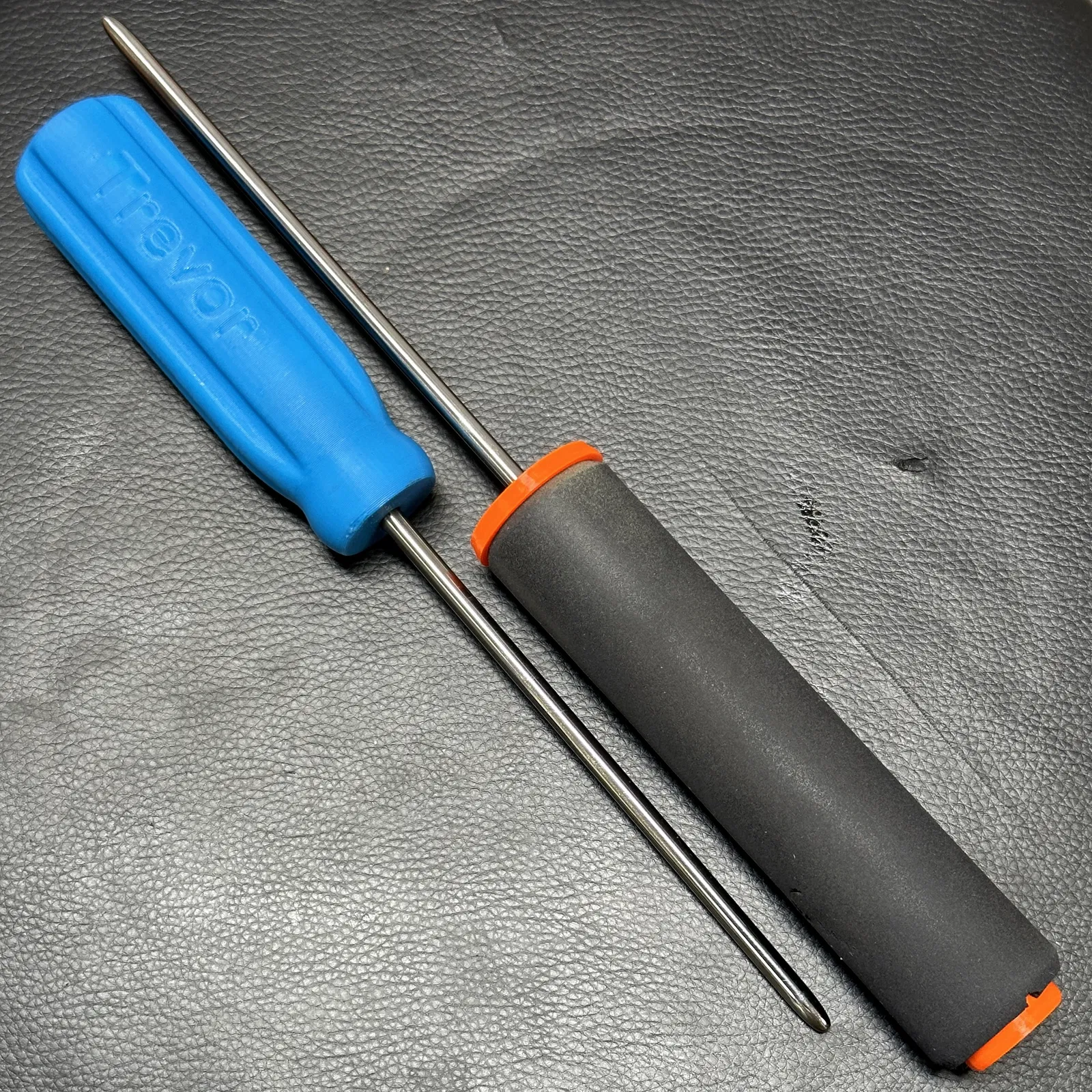

Xuất phát từ “The Trevor”, một phiên bản tay cầm cho trục mở nhanh xe đạp tái chế, đây là cùng một ý tưởng, nhưng với tay cầm tròn 22.2mm cho phép bạn gắn vừa tay nắm MTB dài tới 130mm.

Hướng dẫn in

Material, chiều cao lớp, độ điền đầy -- tùy ý bạn. Ren M5 của trục mở nhanh có bước ren 0.8mm và thường bạn muốn ít nhất ¼ bước ren cho ren in, nhưng trong trường hợp này nếu nó hơi lỏng, nó sẽ chỉ cần nhiều lực xoắn hơn để vặn vào, nghĩa là nó sẽ chắc chắn và an toàn.

Về số lớp vỏ - do kích thước của nó, nó sẽ khá chắc chắn với bất kỳ số lượng nào. Tôi có thể đã tăng từ hai lên ba, có lẽ bốn lớp vỏ, mặc dù điều đó có thể là quá mức cần thiết.

Lắp ráp

Mẹo chuyên nghiệp: trục mở nhanh cam ngoài thường vô dụng như trục mở nhanh, vì vậy chúng rất lý tưởng để làm vật hiến tế.

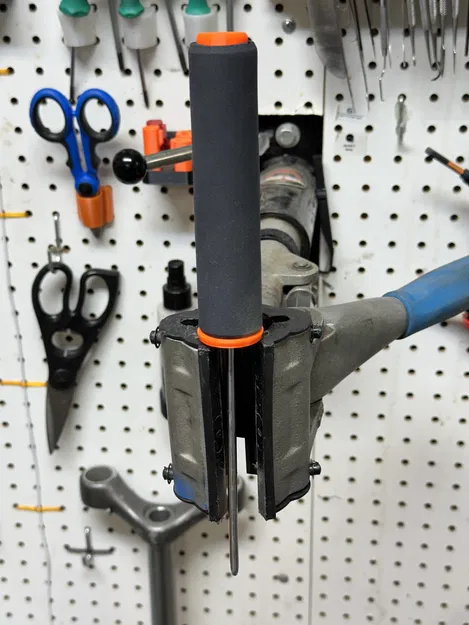

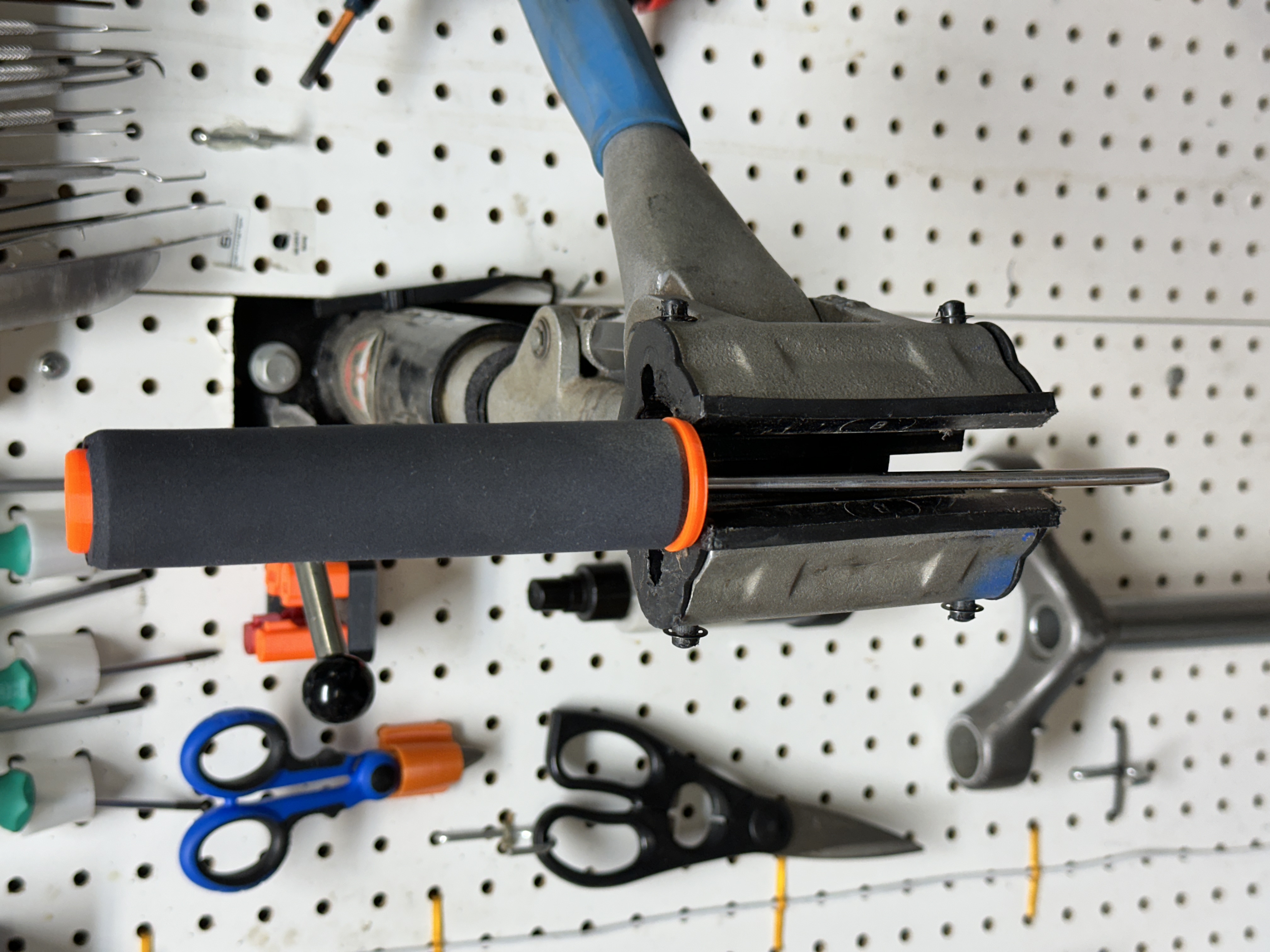

Trục QR không được bao gồm. Hãy tự cung cấp và cắt bỏ phần đầu mở nhanh của trục để giữ nguyên phần ren. Tôi thường dùng trục sau vì chúng dài hơn, nhưng nếu bạn chỉ cần một đầu nhọn ngắn thì trục trước cũng được. Ren trên tay cầm sẽ chặt nên tôi thường giữ trục trong máy kẹp khi vặn tay cầm vào. Bạn có thể đánh dấu trục cách đầu ren 35mm vì bạn sẽ biết đó là lúc nó được lắp hoàn toàn - đó là độ sâu của lỗ ren. Nếu bạn khó vặn trước khi đạt độ sâu 35mm, thì có lẽ bạn đã ổn, đặc biệt là làm dụng cụ cạy.

Phiên bản ốc vít định vị

Nếu bạn sử dụng phiên bản có ốc vít định vị, không cần phải xử lý ren, bạn có thể bắt đầu một con vít M5 và ren sẽ hoạt động như một chất khóa ren của riêng nó. Chỉ cần siết chặt ốc vít định vị cho đến khi nó vừa khít, siết quá chặt có thể làm hỏng ren.

Bạn cũng có thể dũa phẳng một phần trên trục QR cách đầu ren 23mm, nó sẽ thẳng hàng với lỗ ốc vít định vị khi nó được vặn vào độ sâu 35mm. Khi bạn gần đạt độ sâu 35mm, nhìn qua lỗ ốc vít định vị cho đến khi bạn thấy phần phẳng bạn đã làm, và sau đó lắp ốc vít định vị vào đó.
