Giá đỡ USB ADXL345 cho Bàn máy Sidewinder X2

Đây là một bản chỉnh sửa từ bản Bed Mount của FreakyDude - ghi công cho anh ấy về thiết kế gốc.

Những chỉnh sửa từ thiết kế trên:

• Khe vít cho Fysetec's USB Portable Input Shaper (giúp ổn định nó trên chính giá đỡ)
• Loại bỏ các cạnh hai bên để phù hợp với kích thước của bộ ổn định đầu vào di động và vì chúng không còn cần thiết nữa
• Mở rộng khe hở lên 6.7mm để nó vừa với bàn in của tôi (có đế nam châm và tấm PEI có thể tháo rời)
• Thêm lỗ để chứa điện trở lồi ra trên PCB

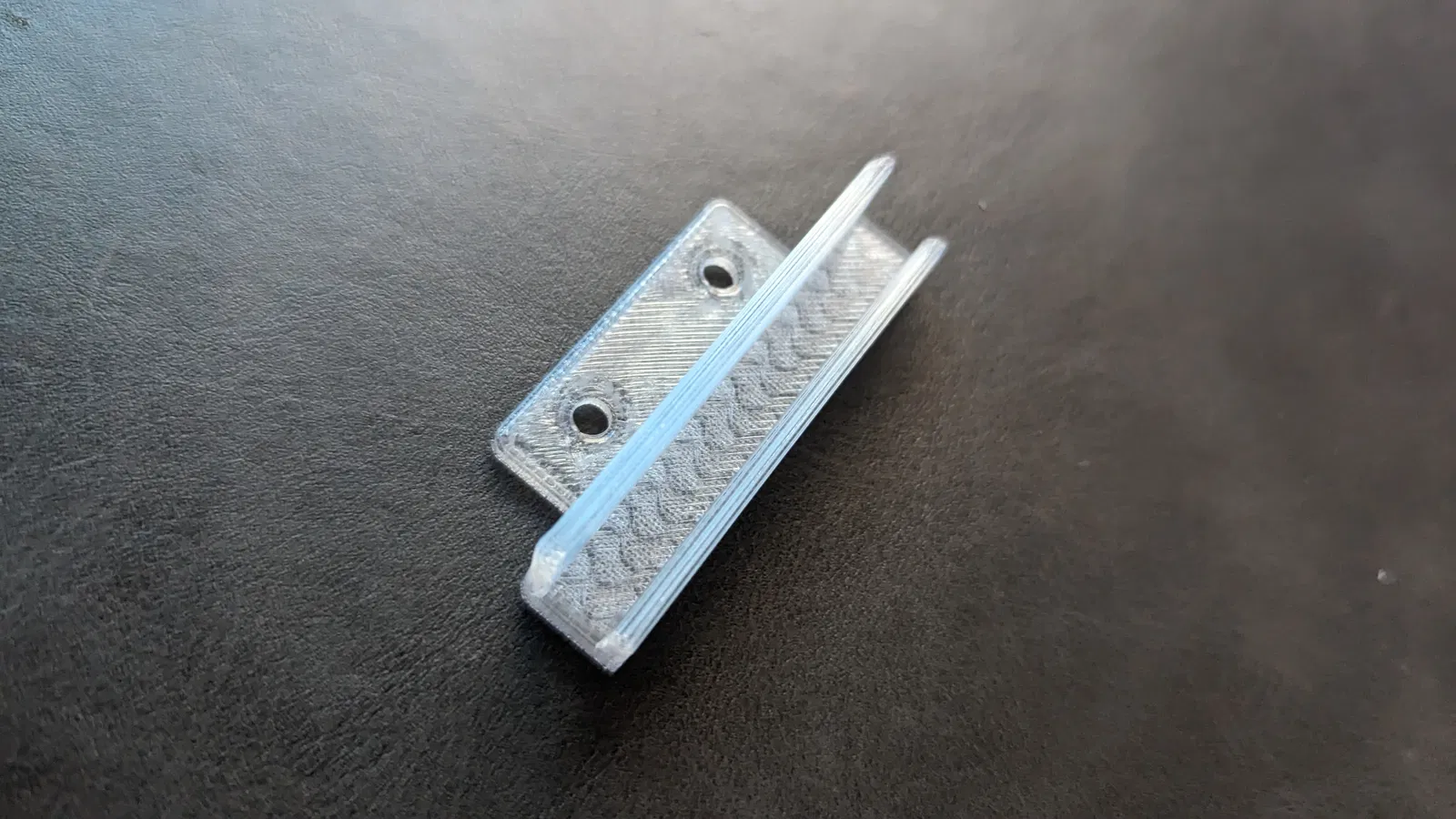

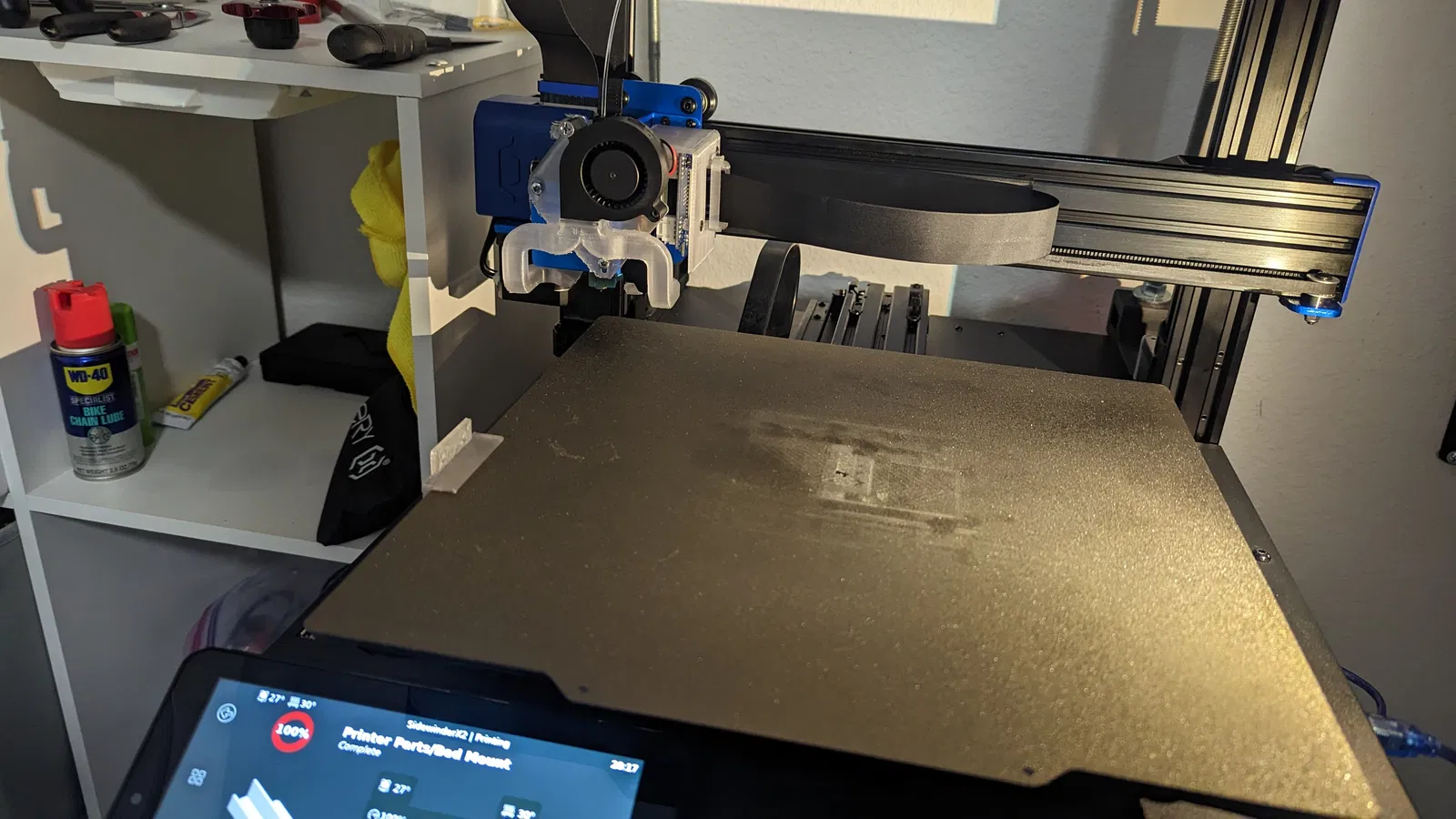

In bằng Overture Transparent PETG ở độ cao 0.2mm. Đảm bảo máy in của bạn được hiệu chỉnh đúng cách. Tất cả các vít và đai ốc đều là loại imperial, nhưng có thể sử dụng các loại metric tương đương!

Lắp ráp như sau:

1. Gắn vít 4/40 vào mặt trên của ADXL345 và đai ốc 4/40 vào mặt dưới (làm đệm để giữ cho nó thẳng)

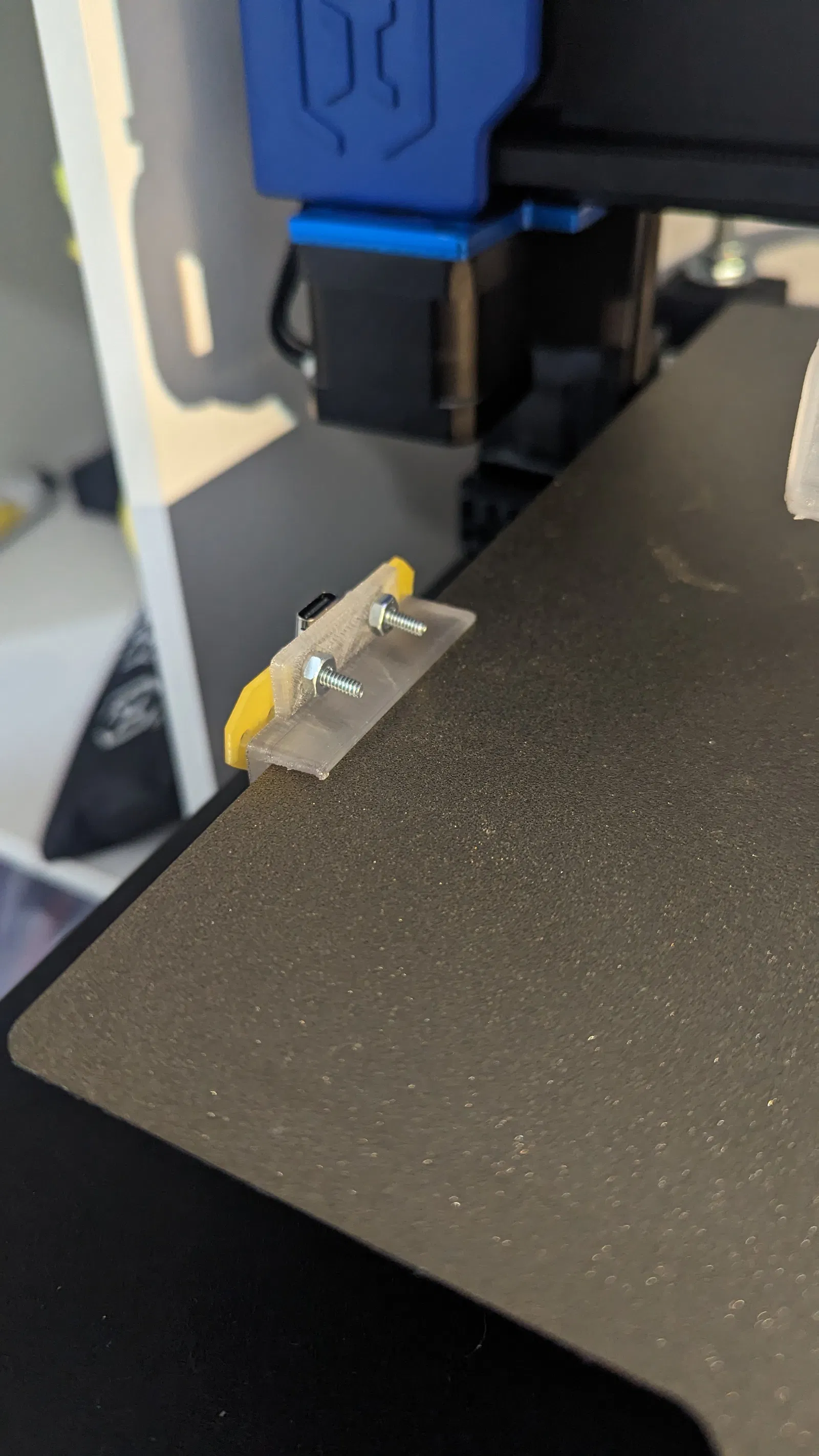

2. Gắn USB ADXL345 vào các lỗ giá đỡ bằng hai đai ốc 4/40.

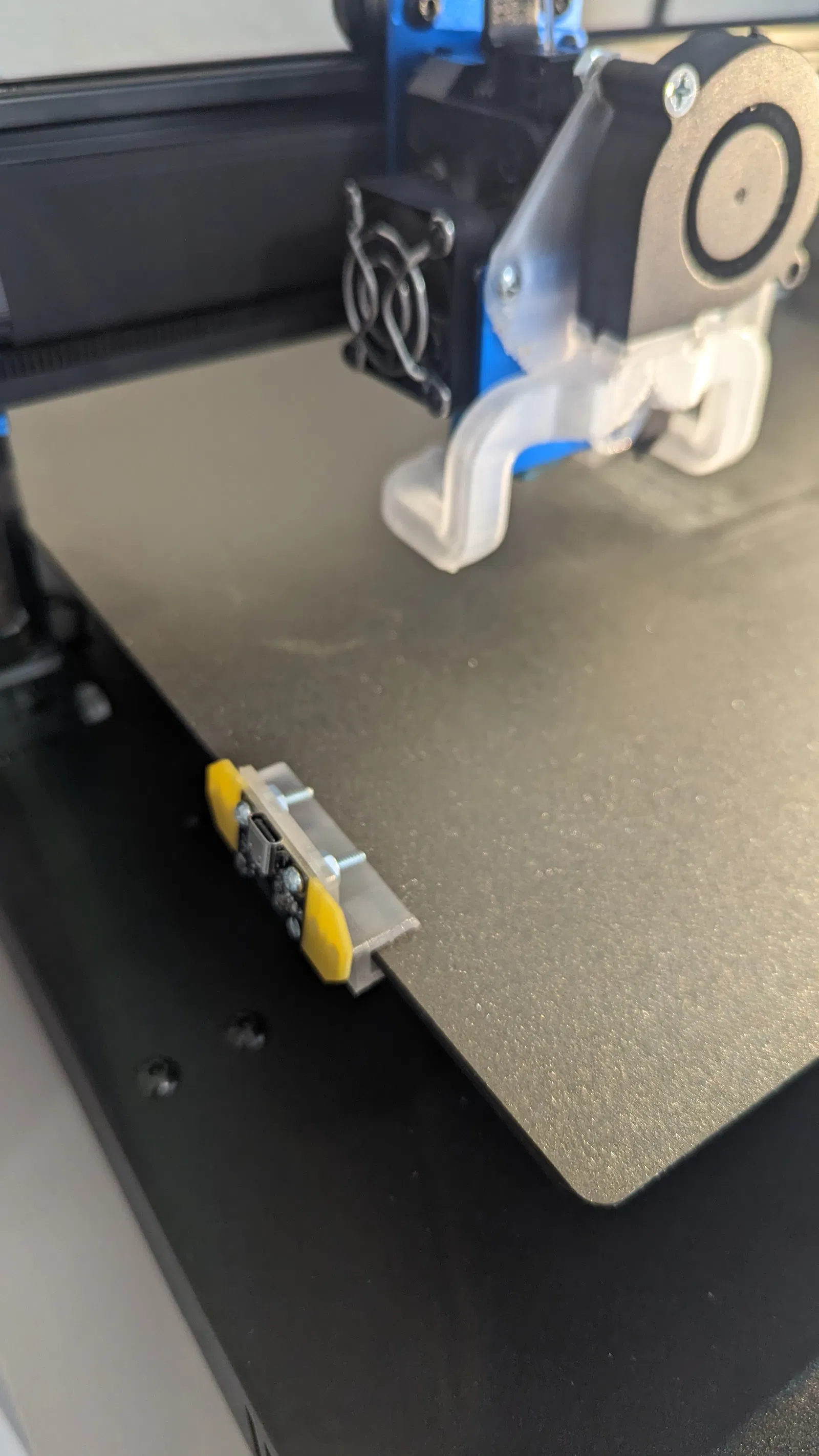

3. Cẩn thận trượt bộ ổn định vào bàn in.

Chúc bạn in vui vẻ!
