Tri-Helix Pull Copter - Không cần phần cứng!

Tôi thiết kế cái này dựa trên ý tưởng trong các bài hướng dẫn Onshape mà tôi đang dùng với học sinh của mình, tuy nhiên, không có kích thước hay chi tiết thiết kế nào giống nhau.

Tôi muốn thử thiết kế một món đồ chơi pull-copter mà không cần bất kỳ phần cứng nào để lắp ráp.

Ghi chú khi in.

Tôi in bằng Nozzle 0.4mm trên máy in Elegoo Neptune 2. Cài đặt "Normal" .2mm trong Cura.

Tôi in bằng Hatchbox PLA.

100% infill, (các bộ phận đều khá nhỏ nên làm chúng đặc sẽ chắc hơn)

Chú ý đến ghi chú cho từng bộ phận, thường thì đặt các bộ phận lớn nhất/phẳng nhất lên mặt bàn in là được.

Bạn có thể muốn thêm brim cho cánh quạt (Spinner). Đôi khi máy in của tôi làm nó rơi ra ngay khi sắp xong, chỉ còn lại 3 lớp cuối cùng in bị lỗi.

Nhớ in 2 cái kẹp (clips).

Cái Vòng Tay Cầm (Ring Handle) cần có support. Tree support có vẻ hoạt động tốt ở đây.

Hướng dẫn lắp ráp.

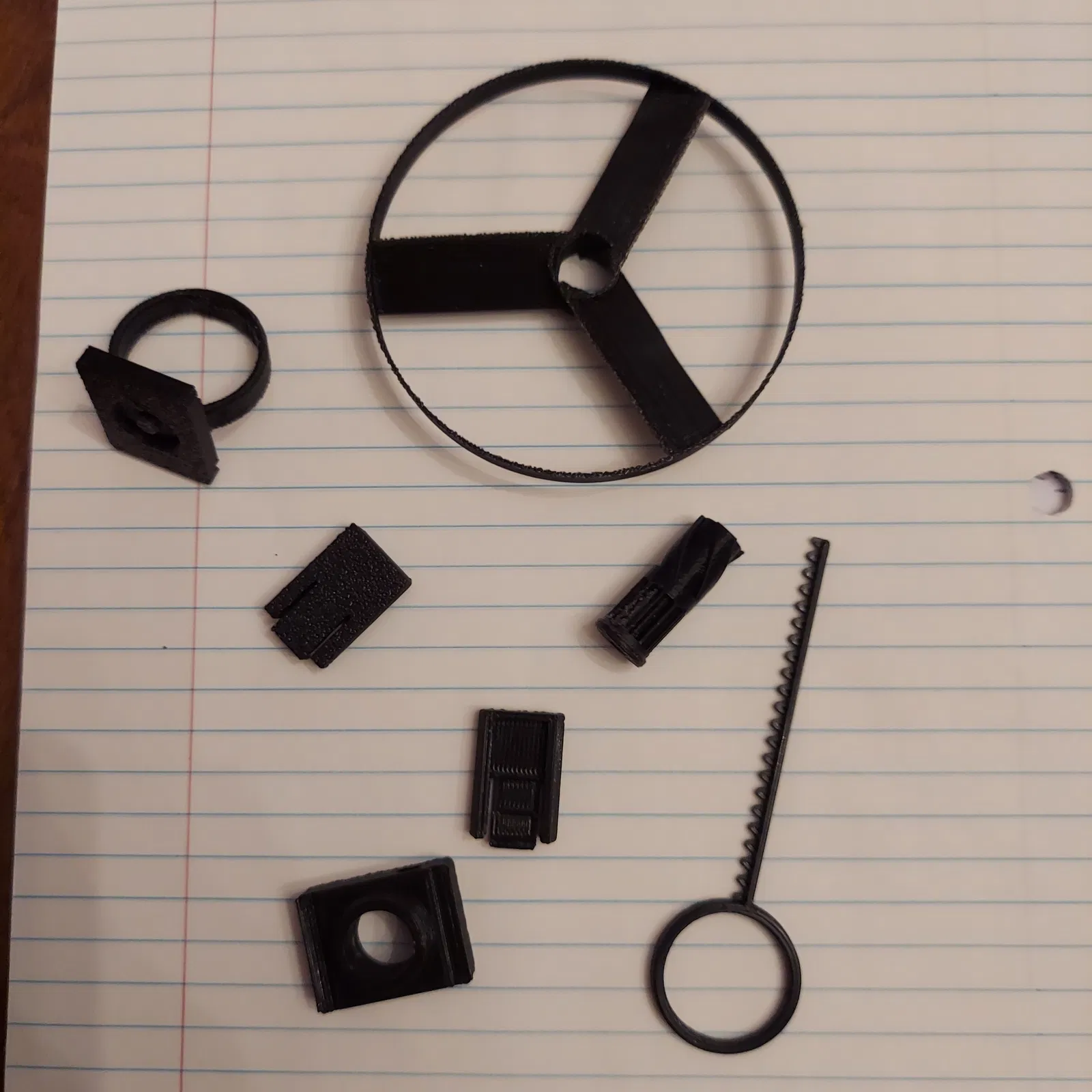

Chuẩn bị và làm sạch tất cả các bộ phận. Loại bỏ ba via (de-burr) nếu cần và cẩn thận loại bỏ tất cả vật liệu support.

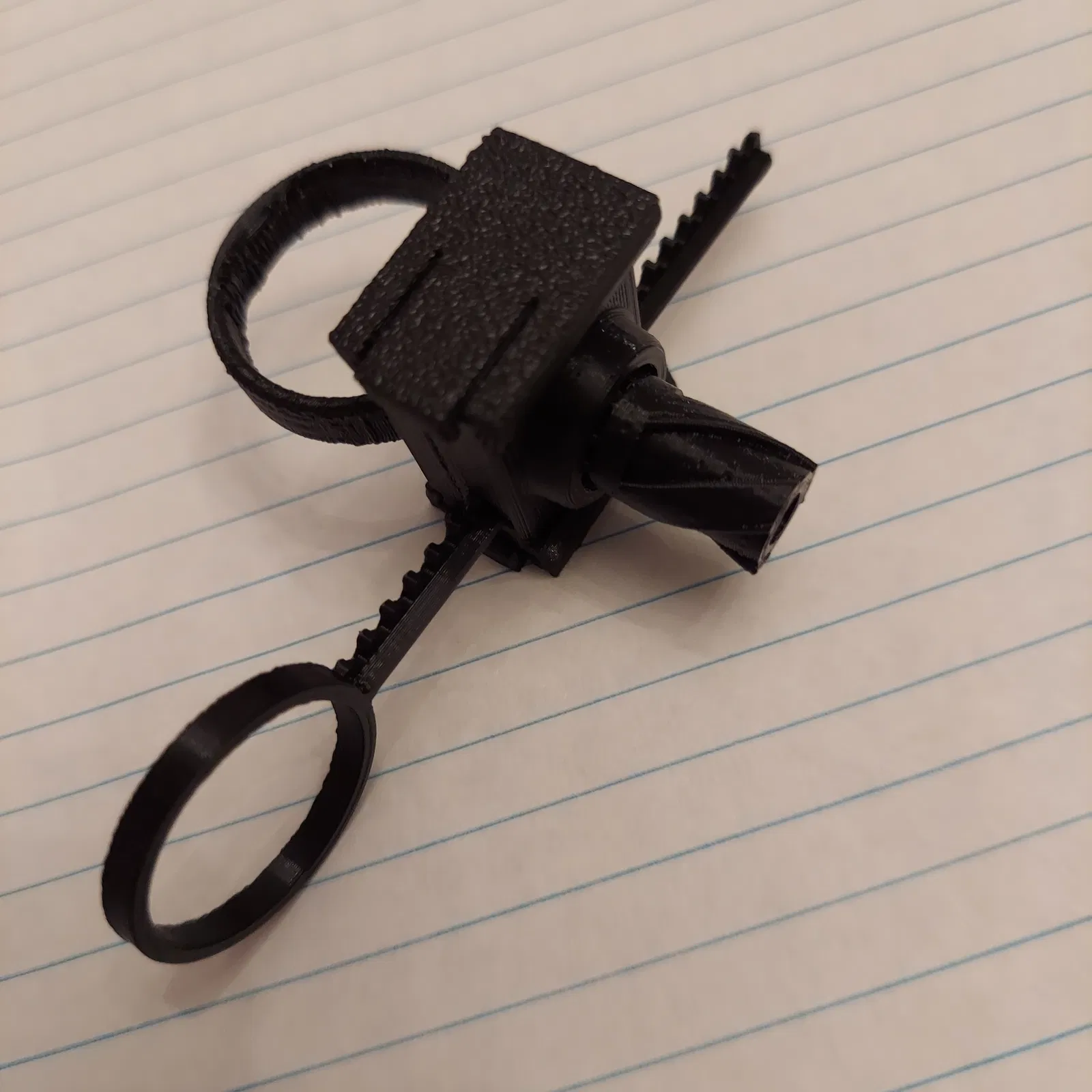

Đặt cánh quạt (spinner) lên xuyên qua bộ phận "trên cùng" (top piece) với phần phình ra áp vào cạnh vát bên trong. Thêm một chút mỡ lithium trắng hoặc graphite khô vào chân cánh quạt có thể giúp nó hoạt động tốt hơn.

Đặt phần đế vòng (ring base) vào dưới đáy của bộ phận trên cùng.

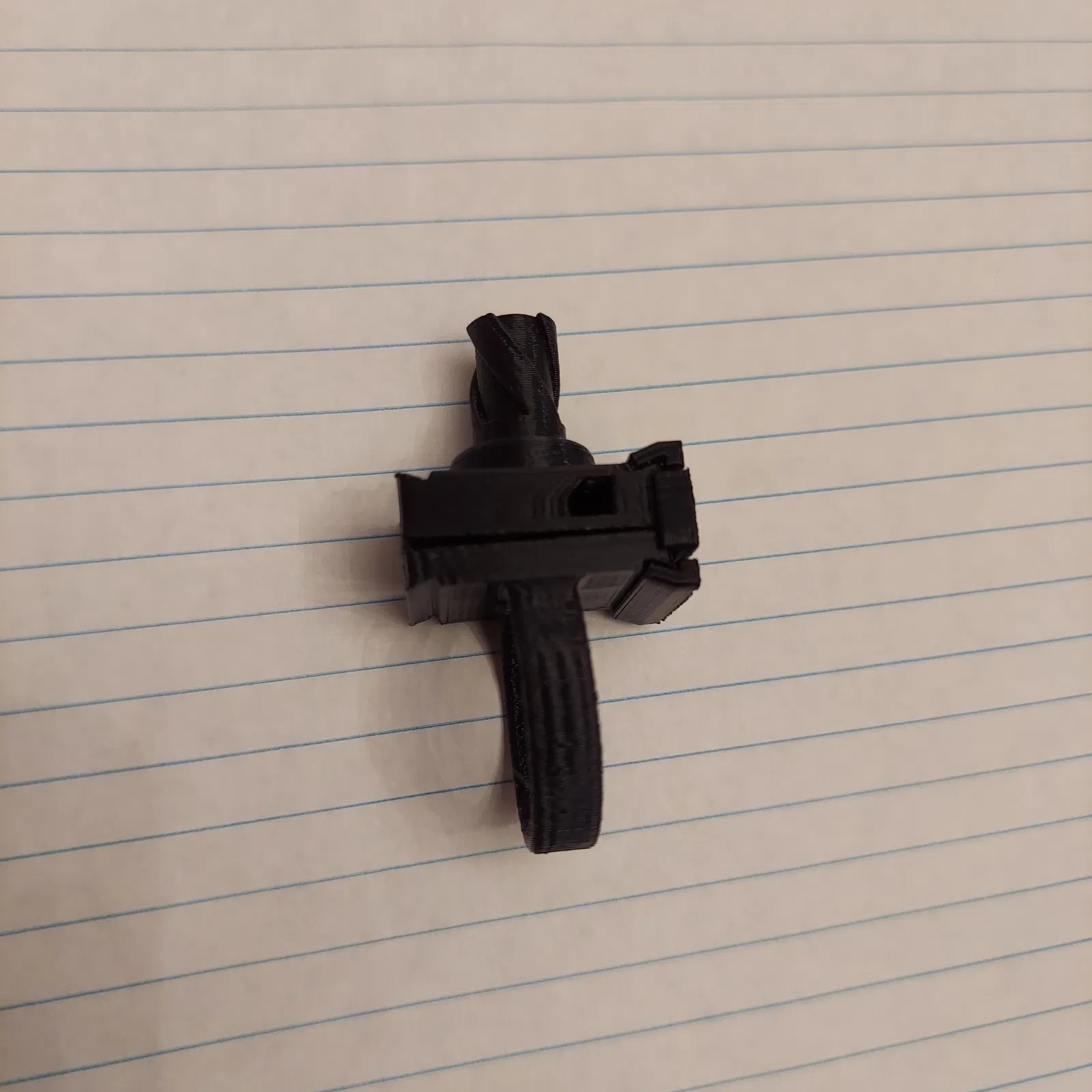

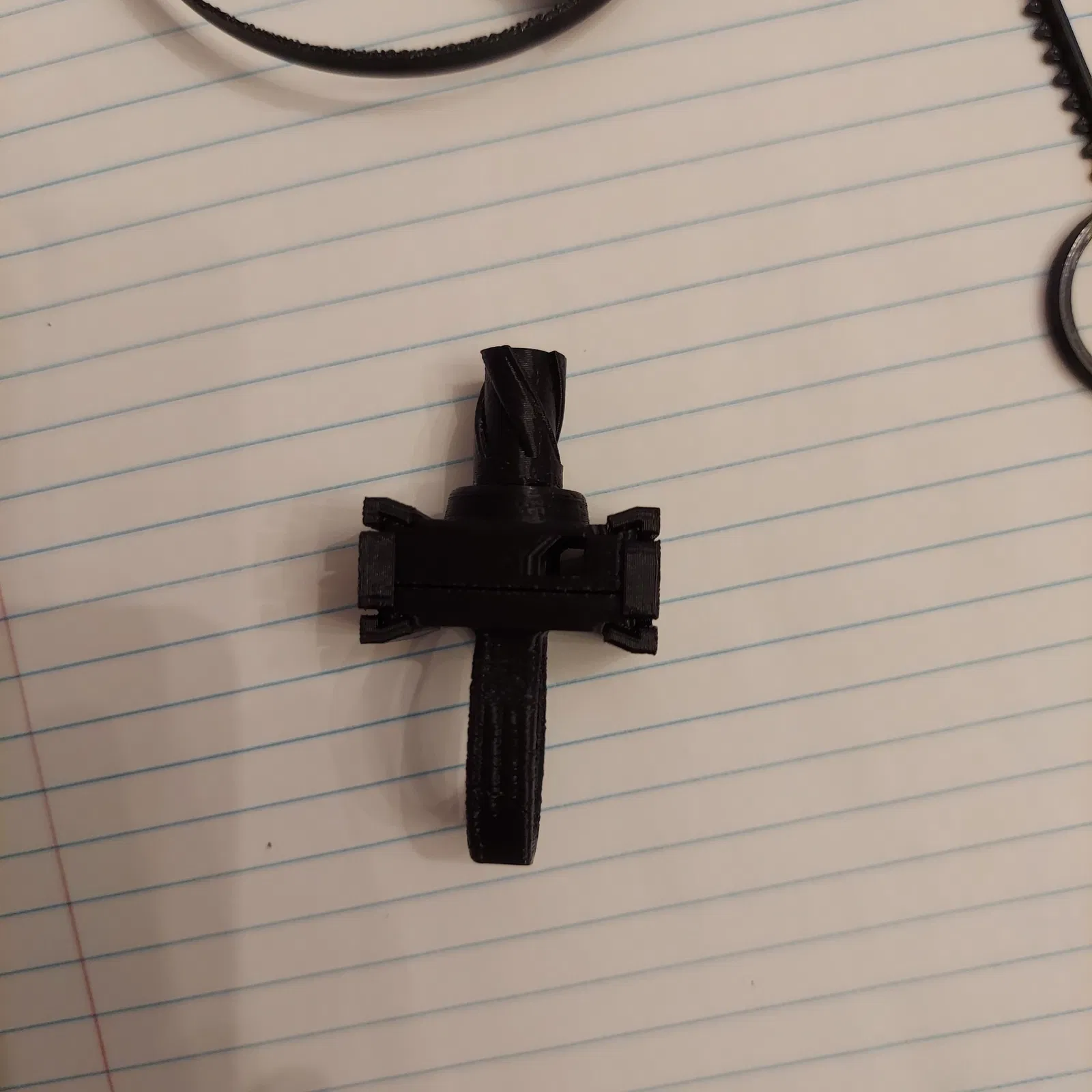

Trượt các kẹp (clips) vào các phần có khía, hướng nào cũng được vì chúng được thiết kế đối xứng. Khi đã vào khớp hoàn toàn, chúng sẽ "kẹp" vào vị trí. Chúng có thể được tháo ra bằng cách cẩn thận nhấc kẹp lên và đẩy chúng ra.

Để bay:

Đặt bộ phận phóng (launcher) lên một ngón tay phù hợp. (ngón nào bạn thấy tiện). Hoặc cầm nó bằng tay không thuận nếu bạn đã in tay cầm.

Nhấn chìa khóa (key) vào khe cắm. Khe này sẽ nằm ở bên Phải của cánh quạt khi bạn nhìn vào răng của chìa khóa.

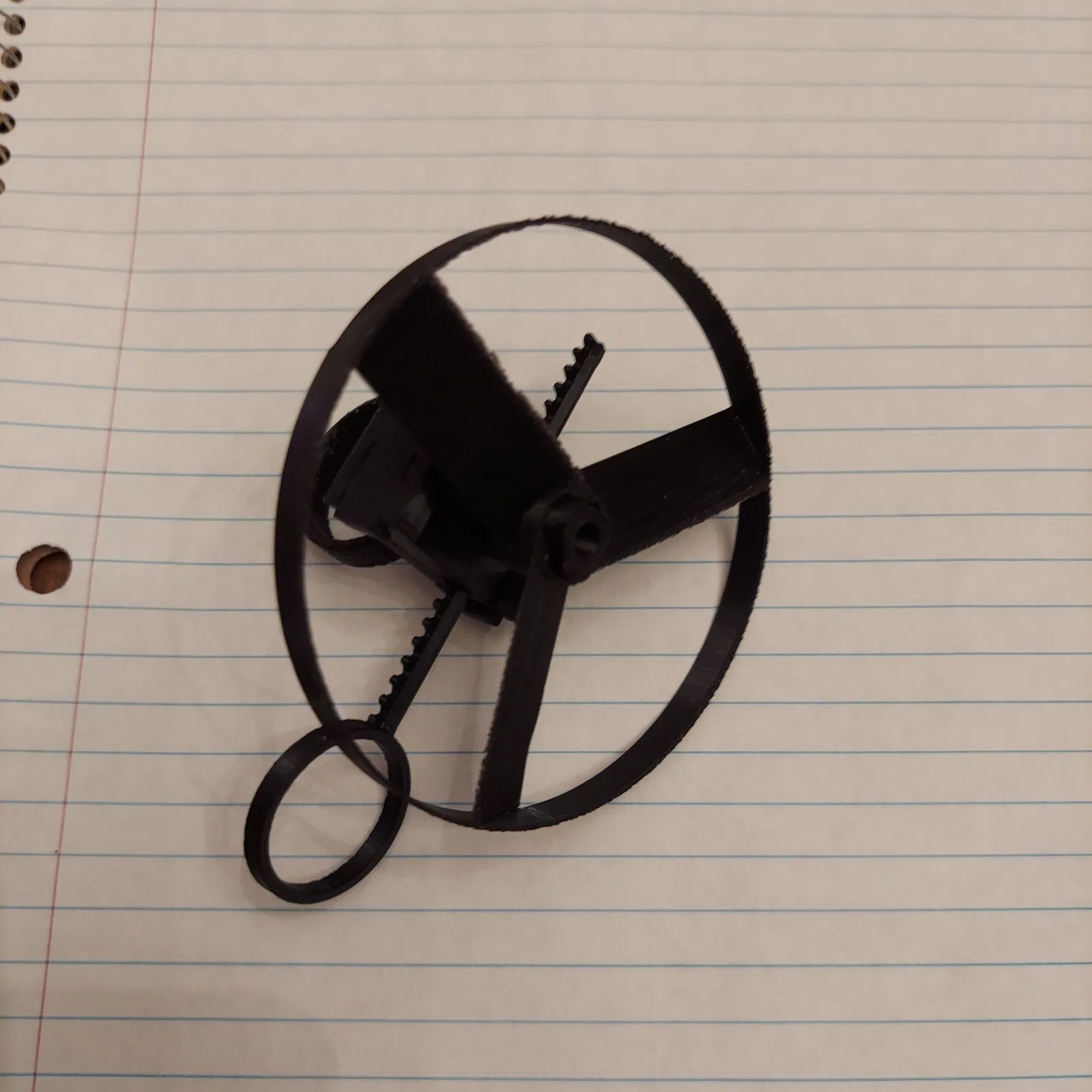

Đặt cánh quạt (prop) (với phần thân hướng về phía bộ phận phóng) lên cánh quạt chính (spinner).

Hướng pull copter ra xa mặt bạn, sau đó kéo chìa khóa về phía bạn một cách mượt mà và nhanh chóng.

Xem bạn có thể phóng nó bay xa được bao xa. Tôi đã phóng được khoảng 9 mét trong nhà qua lớp học.

Tôi khuyên bạn nên in nhiều cánh quạt (props), chúng sẽ bị mất dưới gầm bàn ghế.

Tôi đính kèm một loạt các cấu hình cánh quạt khác nhau để bạn thử nghiệm.

Tên tệp cho biết mỗi cái là gì. Số đầu tiên là số cánh quạt.

Phần thứ hai là độ dày của cánh quạt tính bằng milimet. Số thứ ba là độ dày của vành. Số thứ tư là đường kính của toàn bộ cánh quạt tính bằng milimet. Số thứ năm là góc của cánh quạt.
