Vỏ trước cho Ender 3 và Ender 3 V2 tương thích BTT Manta E3 EZ

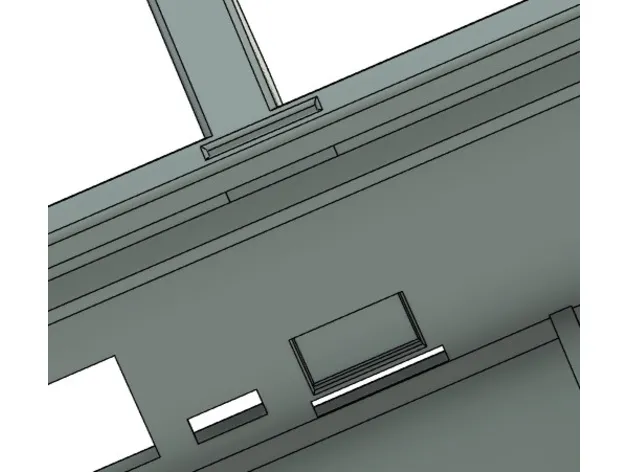

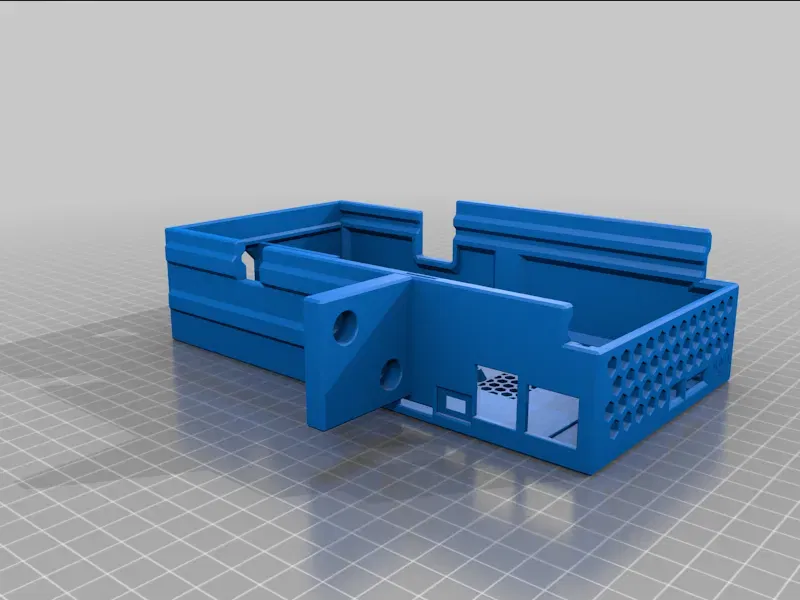

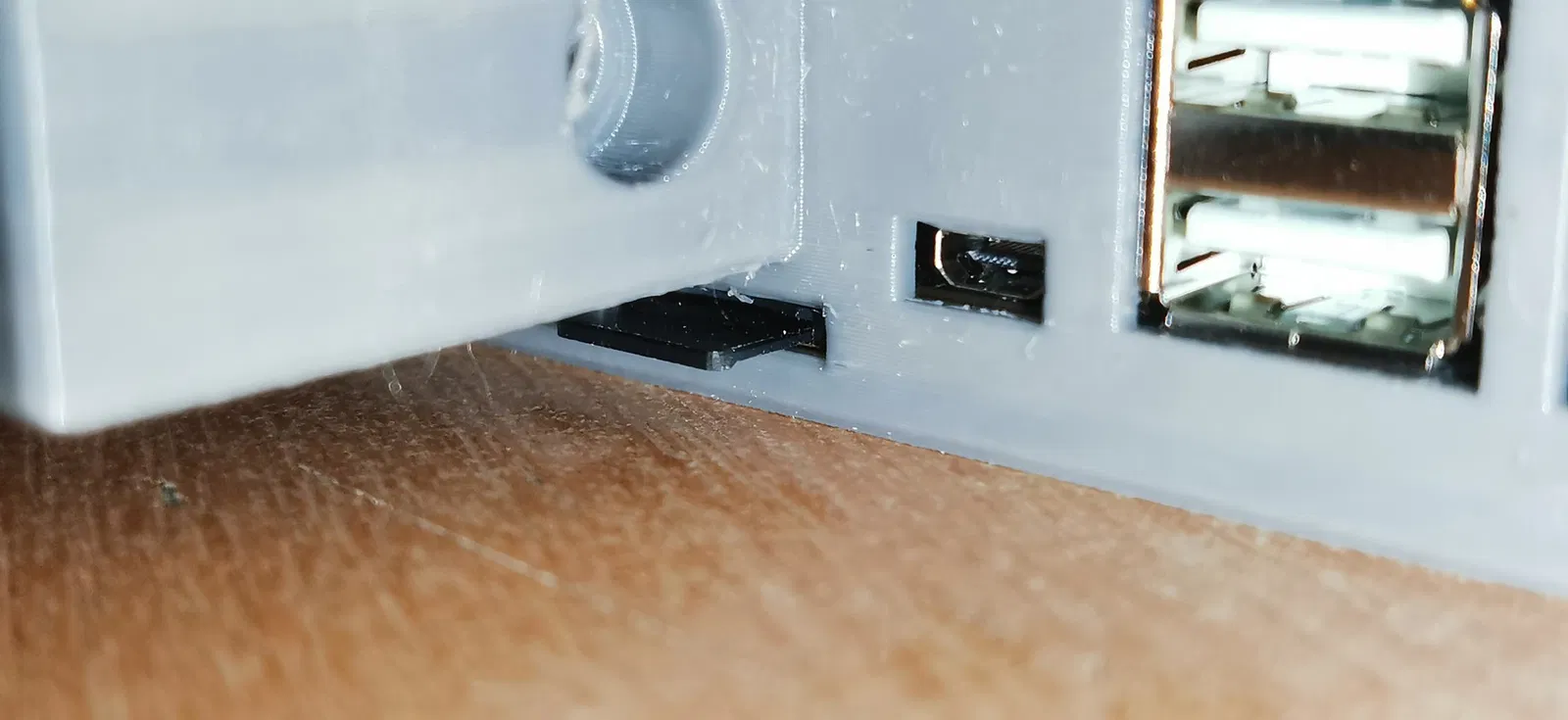

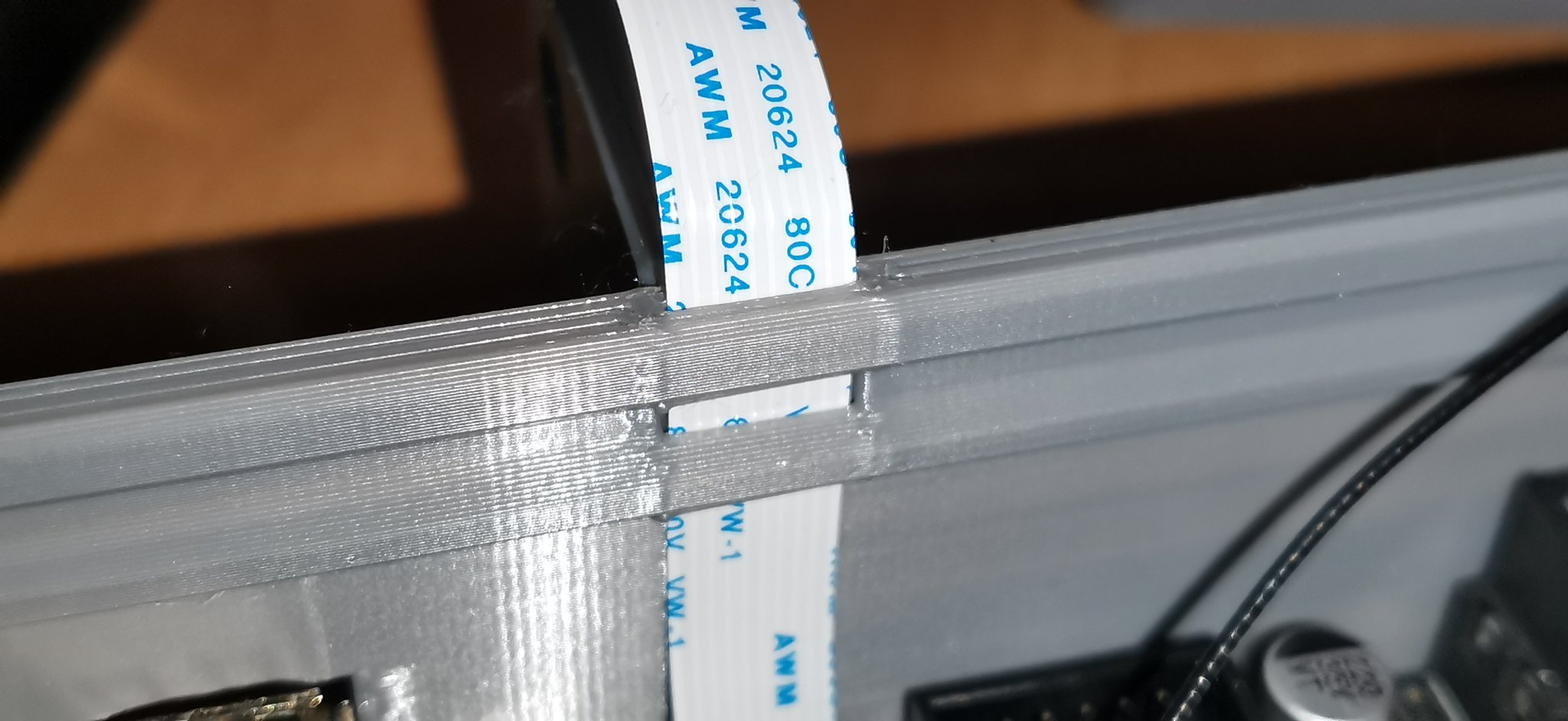

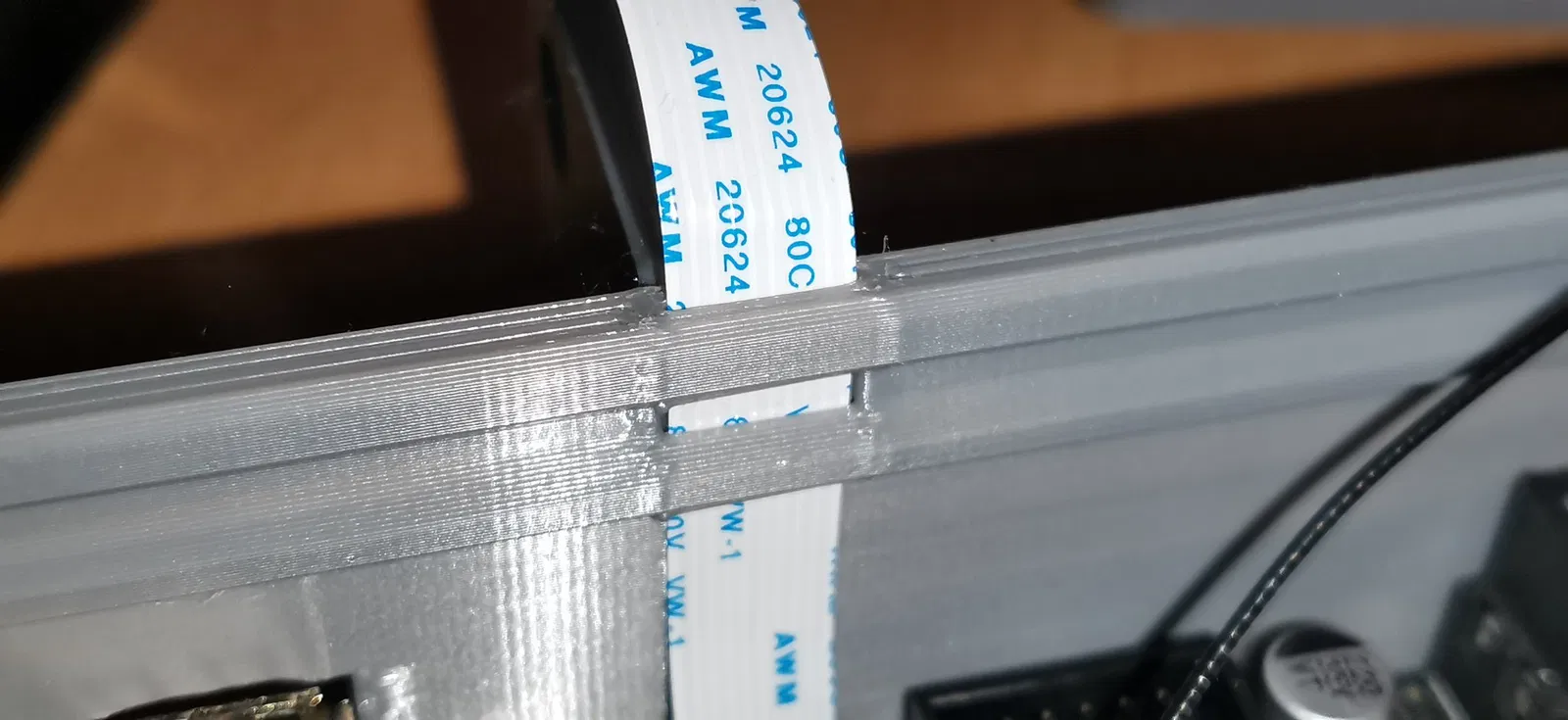

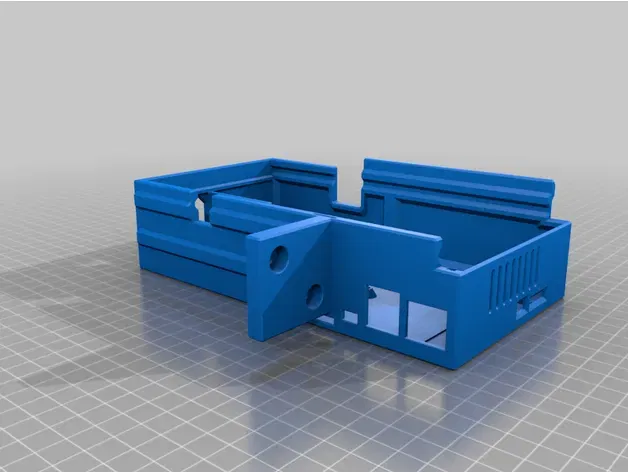

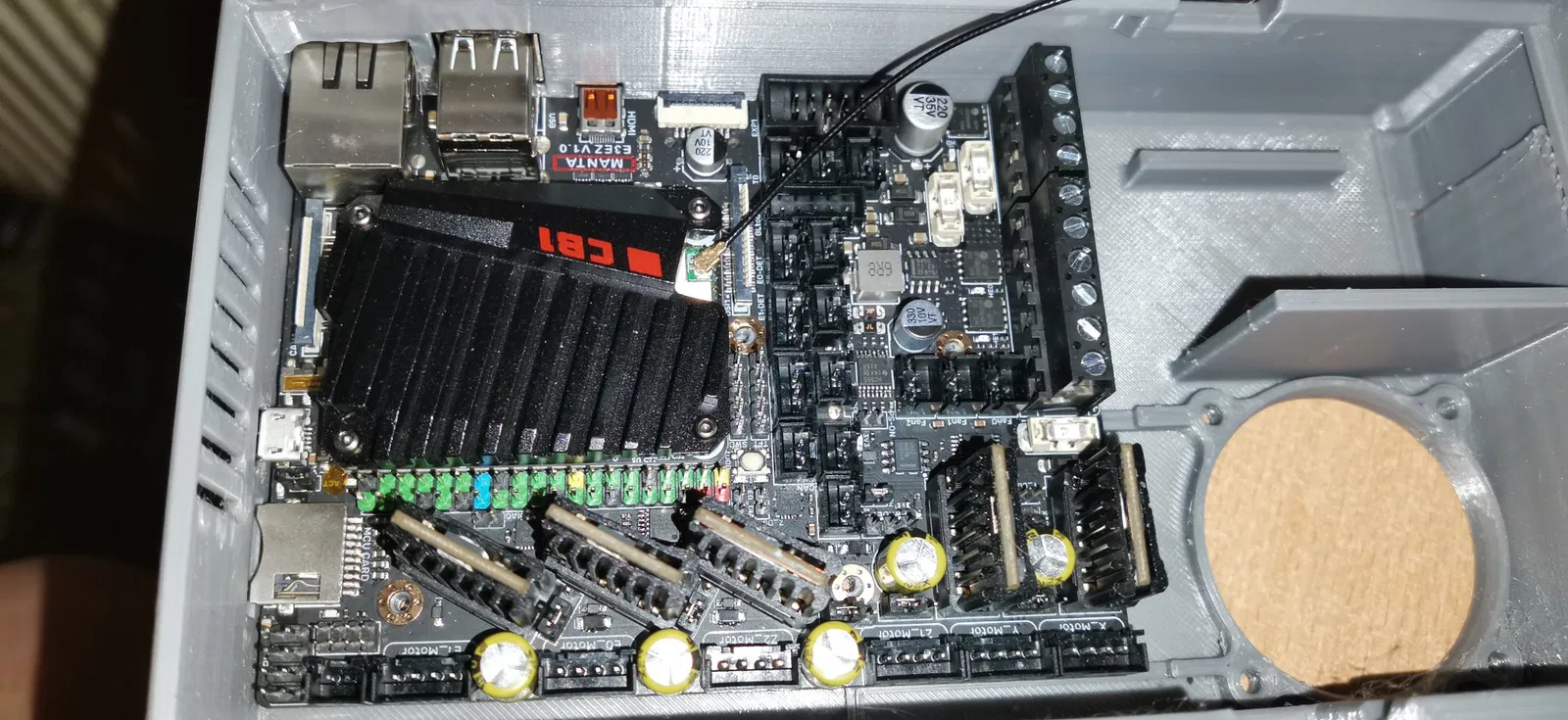

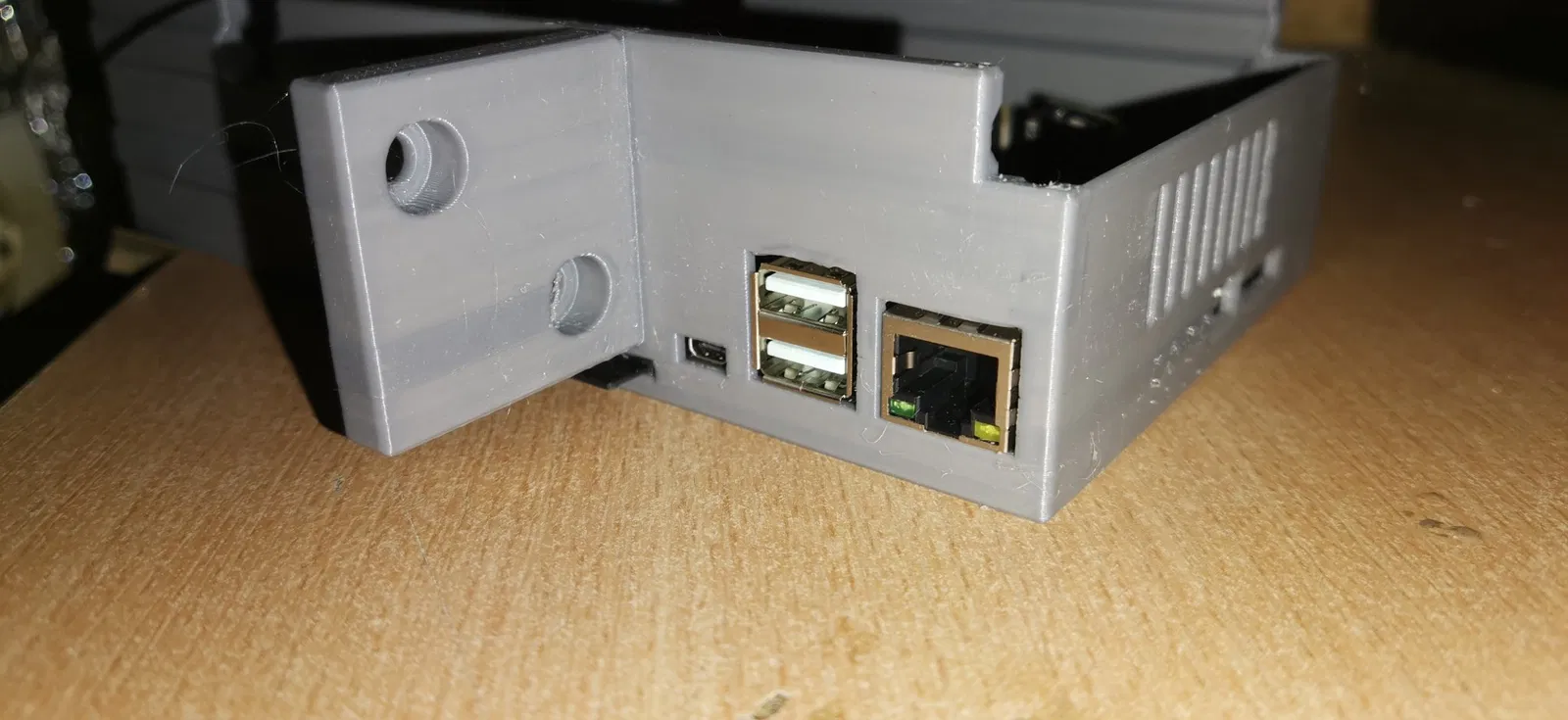

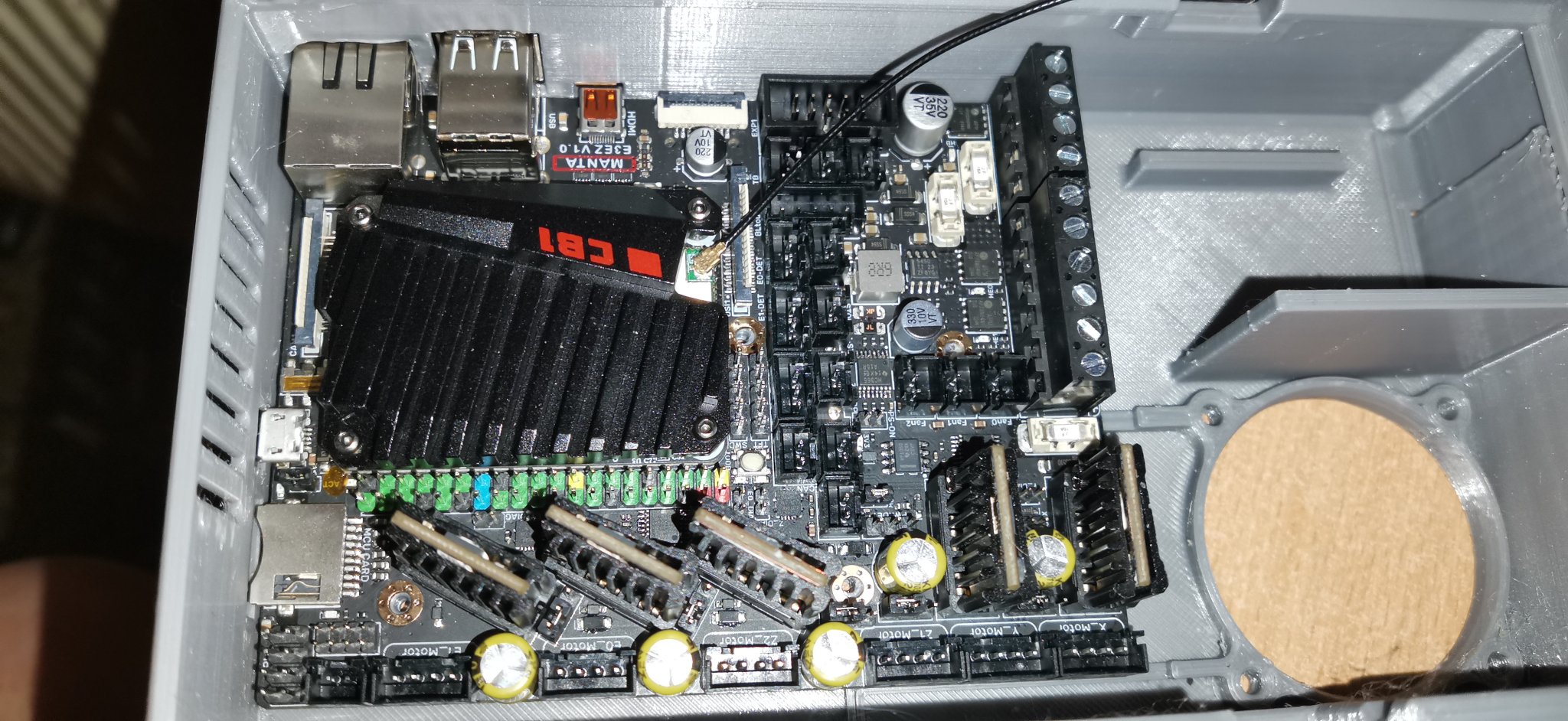

Thông tin quan trọng về E3V2 - Manta E3 EZ - BOX-TEST mô hình:> > Đây là một mô hình TEST, có thể là giải pháp cho vấn đề của đầu nối cáp phẳng SPI ở bên cạnh bo mạch Manta E3EZ. Tôi đã cố gắng tạo không gian bên trong vỏ cho cáp phẳng để bo mạch trong vỏ di chuyển cách vài milimet. Do đó, các đầu nối bên (USB, LAN, HDMI, khe SD) đã được di chuyển sâu hơn. Tôi không thể kiểm tra nó, vì tôi không cần đầu nối SPI bên. CẬP NHẬT cho hộp Manta E3 EZ (07 tháng 10 năm 2023):> Tôi đã làm một phiên bản mới cho Ender 3 V2, nơi tôi đã thay đổi các lỗ thông gió thành đa giác ở phía trước của vỏ, cũng như ở vị trí của quạt, và cũng thêm một lỗ thông gió đa giác dưới MCU Manta E3EZ. Một lỗ thông gió đa giác cũng đã được đặt trên nắp ở trên các bộ điều khiển động cơ bước. Hộp đã trở nên dài hơn một chút và đáy đã được hạ xuống một chút, để khe cắm thẻ SD ở bên dễ tiếp cận hơn và bất kỳ chân nào cũng có thể sử dụng cho máy in. Bởi vì hộp này đã trở nên dài hơn một chút, nắp trước không thể được sử dụng!> Tệp mô hình: E3V2-MantaE3EZ-BOX-poly.STL và E3V2-MantaE3EZ-LID-poly.STL --------------------------------------------------------------------------------------------------------------- Đây là bản remix của riêng tôi từ https://www.thingiverse.com/thing:4069239. Tôi sử dụng SKR Mini E3 V3 và Orange Pi Zero2 cho OctoPrint. Tôi đã chỉnh sửa hộp gốc để có thể sử dụng quạt 5015 thay vì quạt 4010/4020. Tôi đã đặt một số bức tường bên trong để quản lý cáp tốt hơn. Nhưng có những người có thể gặp vấn đề nếu dây quá ngắn. Tôi không phải là một nhà thiết kế 3D và tôi không biết nhiều về nó, nhưng tôi đã phải chỉnh sửa nó để đáp ứng nhu cầu của mình. Tôi đã tải lên nó phòng trường hợp nó có thể hữu ích cho người khác. Tôi đã làm nắp đã chỉnh sửa cho cả hai, trên đó "lưới" được đặt ở phía trước và theo hướng chéo. Điều này có thể được sử dụng với quạt thổi vào bên trong. Tôi cũng đã làm một vỏ bộ lọc không khí đơn giản với hai kích thước cho quạt cung cấp cho cả hai hộp. Bộ lọc bọt 10 và 20 milimét có thể được sử dụng trong các vỏ bộ lọc không khí này. Hộp cho BTT Manta E3 EZ ------------------------------------------------------------------ Vì BTT chỉ làm một hộp với các sửa đổi cần thiết cho bo mạch này, và các hộp khác gần như không có sẵn trong thời gian này, tôi đã làm phiên bản BTT Manta E3 EZ của hộp SKR. "SKR-airfilter" cũng có thể sử dụng cho hộp này. Hộp này dài hơn một chút và kéo dài về phía trước hơn để các đầu nối của bo mạch Manta E3 EZ (USB, LAN, HDMI) có thể truy cập từ bên hông. Đáy của hộp đã được hạ xuống, để khe cắm thẻ SD của Pi (CB1, CM4) có thể truy cập từ bên ngoài dưới tab cố định. Máy in cần được nâng cao hơn do hộp và bộ lọc không khí đã hạ xuống. Tôi đã làm một bản remix từ FONSWERKS Ender 3 V2 Riser Feet 35mm (https://www.thingiverse.com/thing:4665097), nhưng đã chỉnh sửa một trong những chân với một miếng đệm, vì chân trước bên trái phải được đẩy lùi lại do đầu đọc thẻ SD. Chỉ là một sửa đổi nhỏ, nhưng nó ngăn chân bị rơi vào vị trí sai một cách tình cờ. Tôi cũng đã tạo một "hầm" trên tường bên của hộp nơi cáp phẳng BTT TFT35 SPI có thể được dẫn ra ngoài hộp ở bên trái phía trên của hộp. Giải pháp này có thể được sử dụng rất tốt, chẳng hạn như cho vỏ màn hình tft35 SPI do ‘banditoz’ thực hiện (https://www.thingiverse.com/thing:5832319). Thật không may, trên Manta E3EZ, đầu nối của cáp này - tôi không biết, tại sao - không hướng lên trên, mà lại ở bên cạnh, điều này khiến việc dẫn cáp trong hộp trở nên khó khăn. Để giải quyết vấn đề này, tôi đã tạo một rãnh nhỏ trên tường bên của hộp đối diện với đầu nối để cáp có thể vừa vặn. Tôi không biết liệu điều đó có thành công hay không vì tôi đã không in phiên bản đã chỉnh sửa này. Phiên bản "đơn giản" Ender 3: E3-MantaE3EZ-box.stl và E3-MantaE3EZ-box-lid.stl Các tệp STEP được bao gồm cho tất cả các hộp, ngoại trừ "đơn giản" Ender 3.
