Phụ kiện LED cho Khối Thủy Tinh

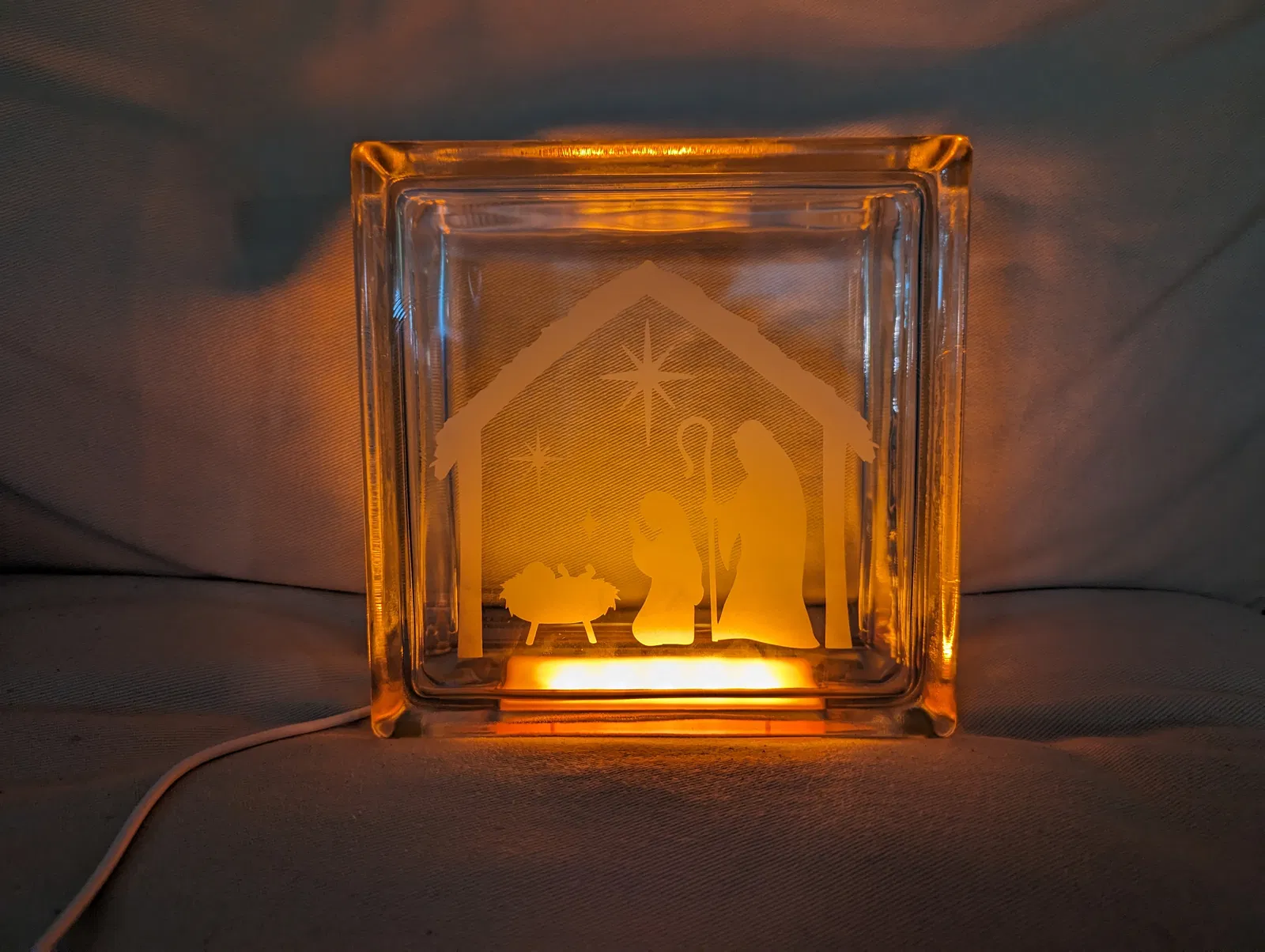

Gần đây, tụi mình có đi một hội chợ thủ công và bà xã mình thấy mấy cái khối thủy tinh trang trí có khắc hoa văn lên đó. Vì mình có cái máy phun cát mini nên mình biết là có thể tự khắc được hoa văn lên mấy khối thủy tinh đó, nhưng mà mình muốn có một cách hay ho để chiếu sáng bên trong mà không cần phải nhét dây đèn nháy hay đèn Giáng Sinh vô.

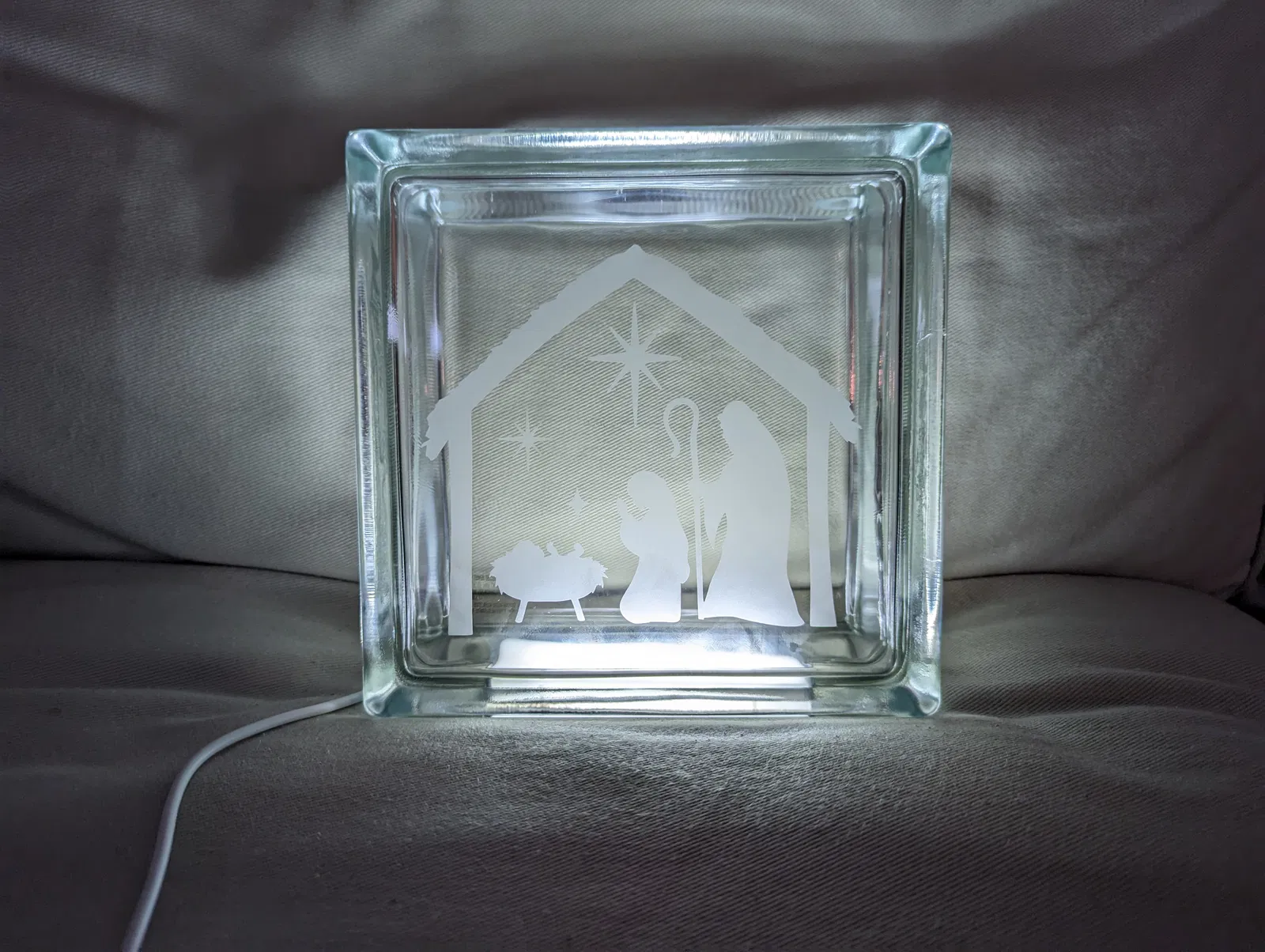

Đây là cái mình nghĩ ra nè.

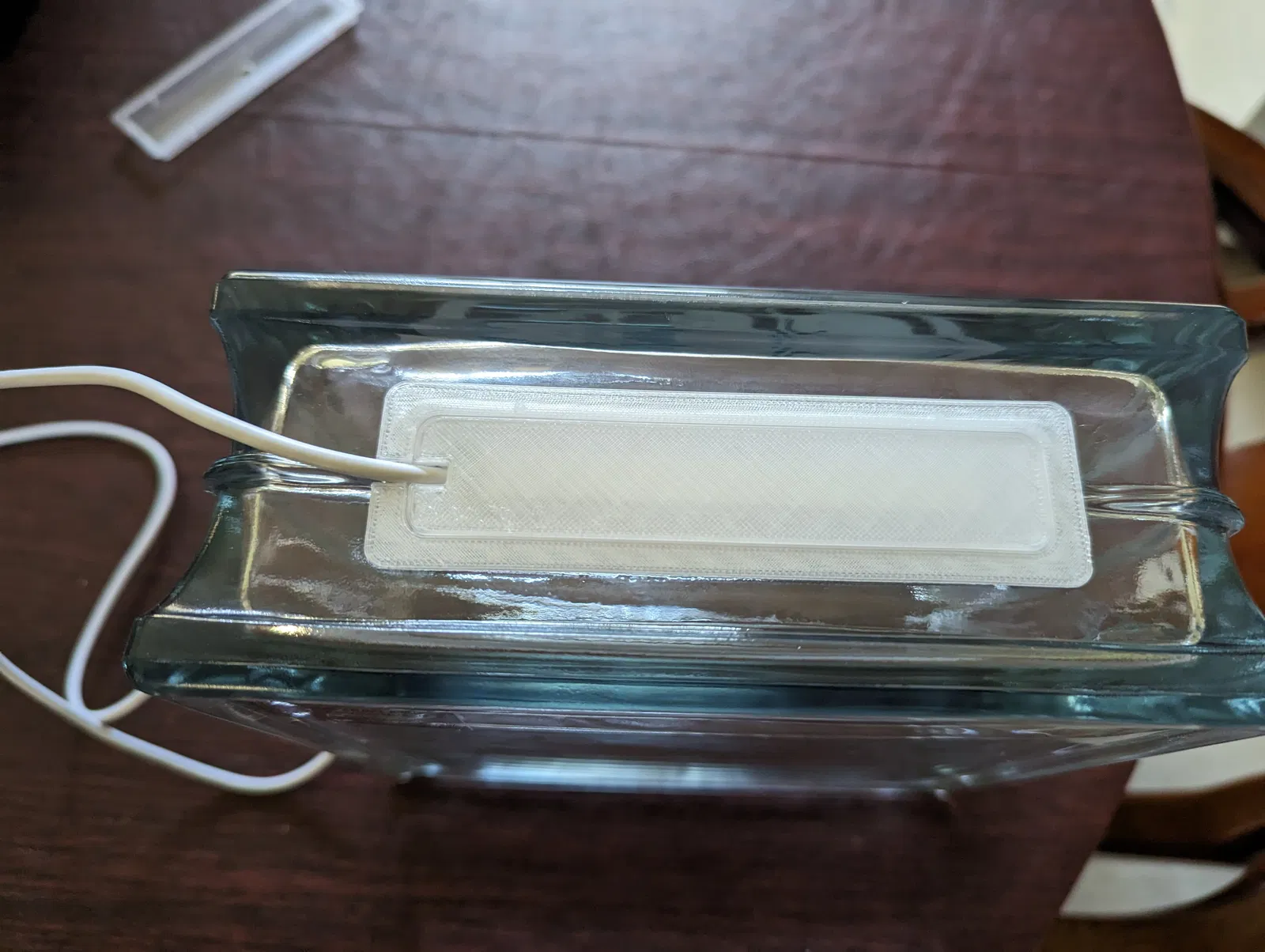

Khối thủy tinh có một lỗ hình chữ nhật ở dưới đáy và một cái đế nhựa đi kèm cho cái lỗ đó. Mình đã thiết kế một cái "thấu kính" dựa trên cái đế nhựa đi kèm với khối thủy tinh và một cái đế nữa gắn vào cái "thấu kính" này để gắn đèn LED.

Bạn có thể dùng bất kỳ dây đèn LED nào vừa với kích thước. Mình xài loại đèn LED trắng thông thường. Để cấp điện cho đèn LED, mình xài một cái dây cáp USB cũ, cắt bỏ phần cuối và hàn vào đèn LED. Mình cho một ít keo nến lên chỗ hàn và dây cáp để làm điểm tựa.

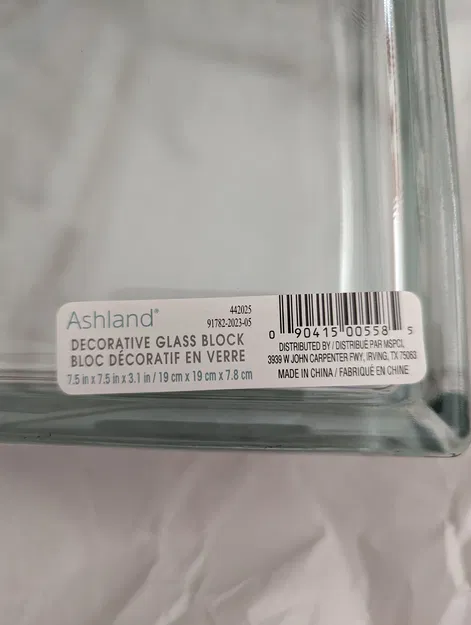

Khối thủy tinh này mình mua ở Michaels. Xem hình cái nhãn để biết thêm chi tiết nha.

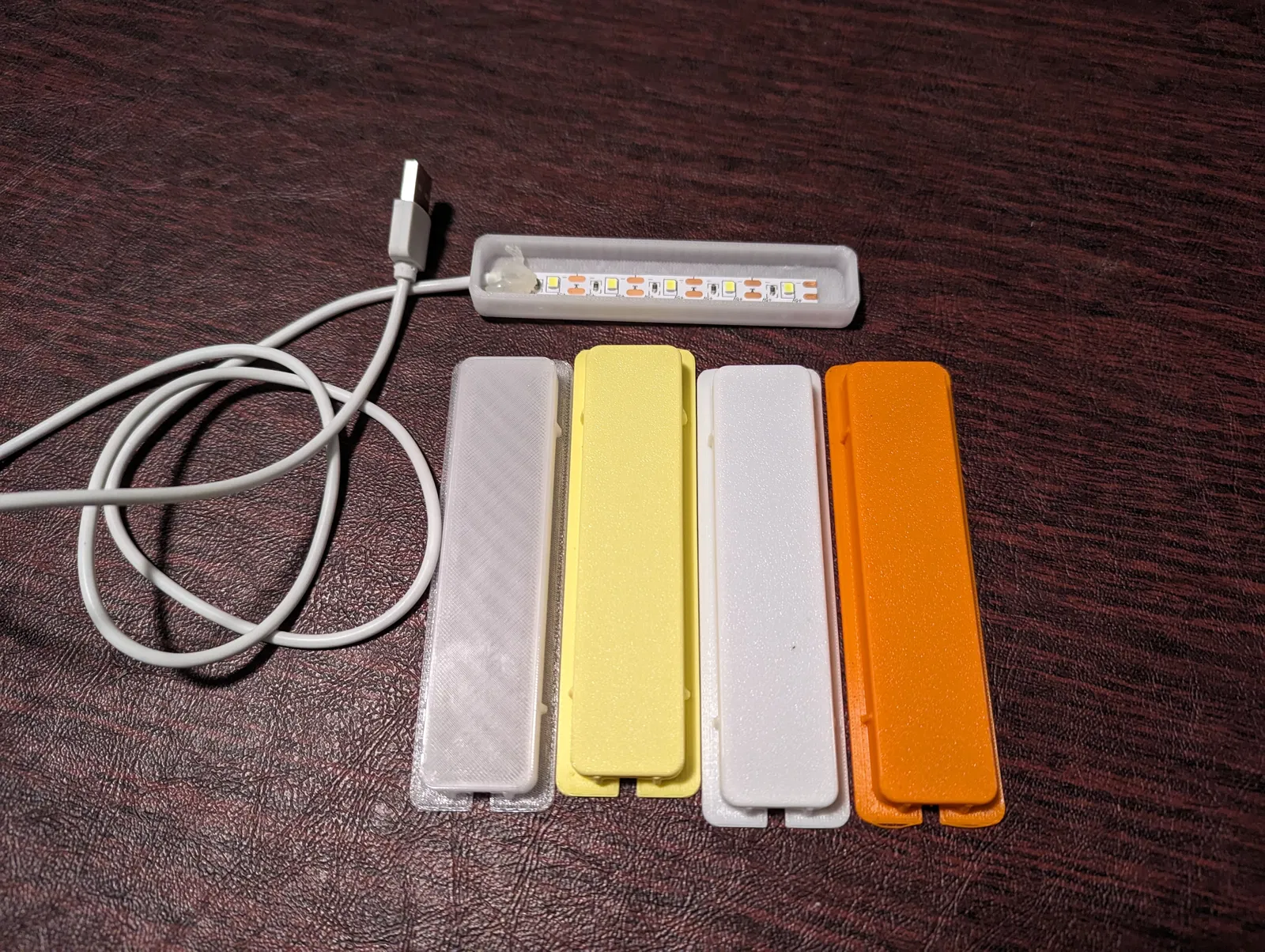

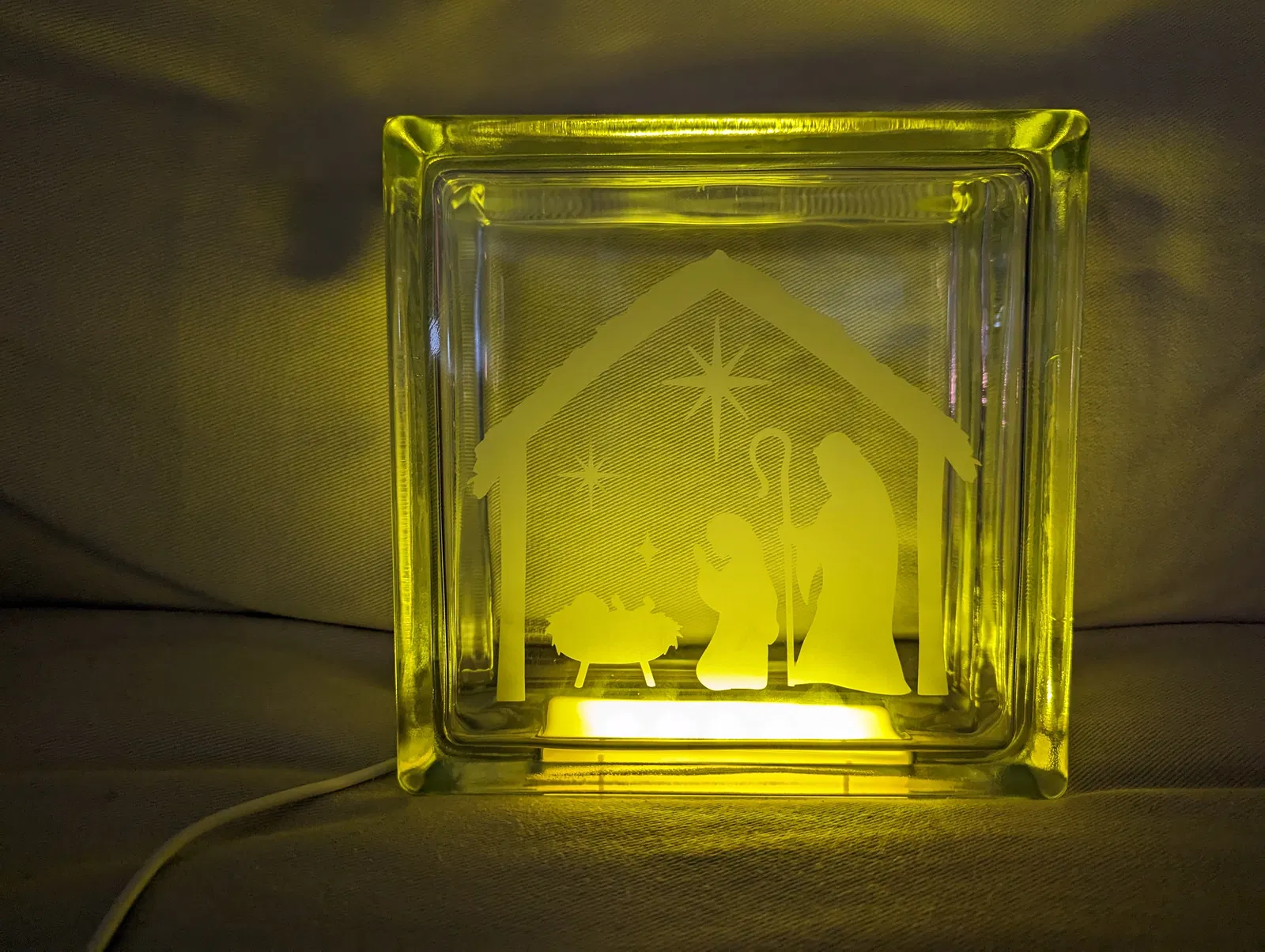

Cái "thấu kính" này bạn có thể in màu tùy thích và thay đổi dễ dàng. Xem hình để thấy vài màu khác nhau nha. Cái đế đèn LED thì chỉ cần ép nhẹ vào là được, nên bạn có thể tháo ra vào dễ dàng. Không có lẫy để bị mòn hay gãy.

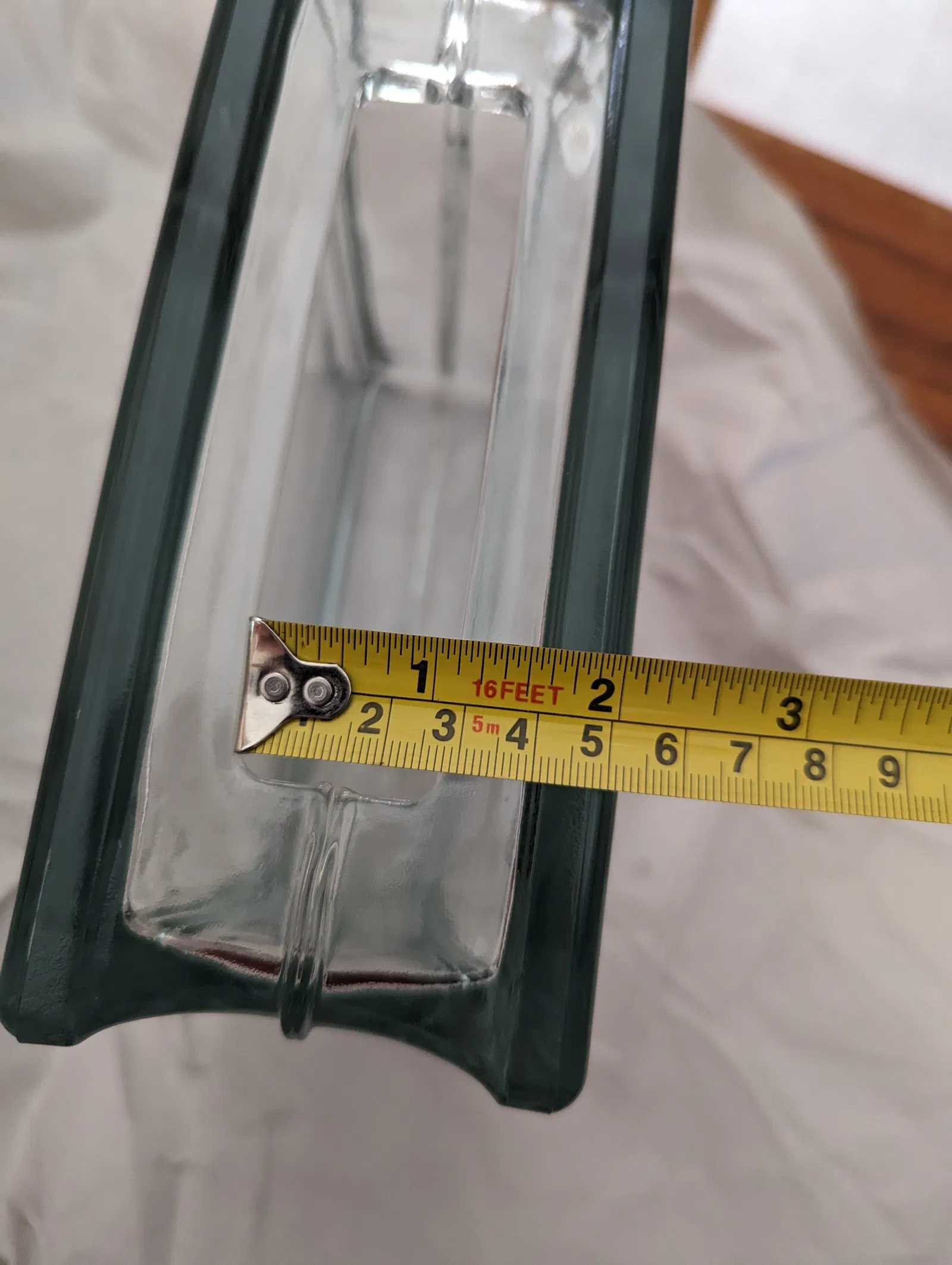

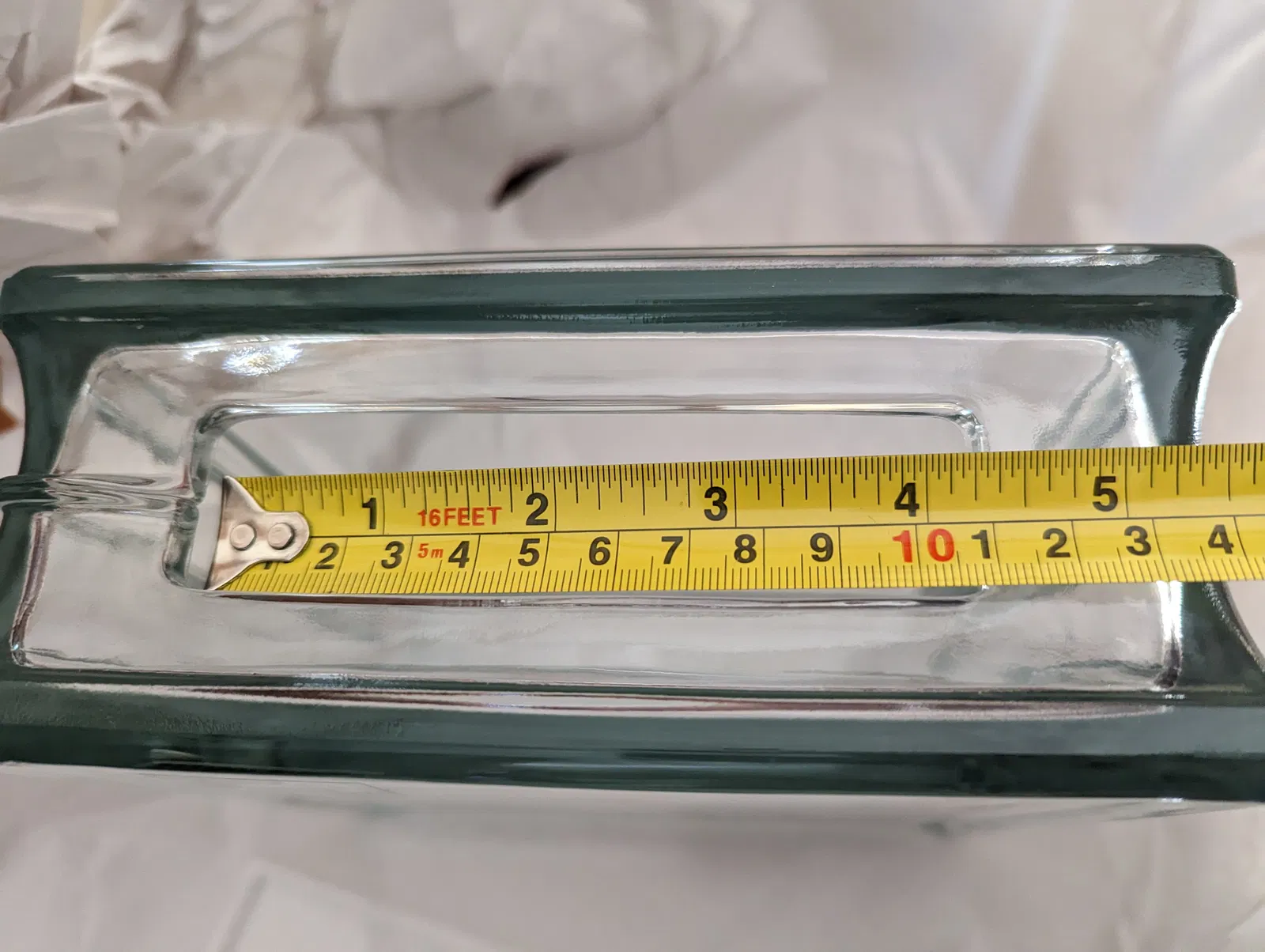

Cái lỗ hình chữ nhật trên khối thủy tinh có kích thước khoảng 108mm x 28mm (xem hình).

Mình thiết kế cái này bằng Fusion 360 và đã tải lên các file .stl và file .step. Nếu bạn cần định dạng nào khác thì cứ nói mình nha.

Bạn sẽ cần vật liệu hỗ trợ cho phần gờ quanh "thấu kính" nếu bạn in với mặt "thấu kính" úp xuống bàn in. Nếu máy in của bạn có khả năng in cầu nối tốt, bạn có thể thử in với phần gờ úp xuống bàn in. Bạn không nhìn thấy bên trong "thấu kính" nên không cần phải đẹp.

Mình đã in cái này bằng PLA và PETG. Cả hai loại đều hoạt động tốt.

Nếu có bất kỳ câu hỏi hay đề xuất nào, cứ cho mình biết nha.
