Tay nắm nắp trên Eibos Cyclopes

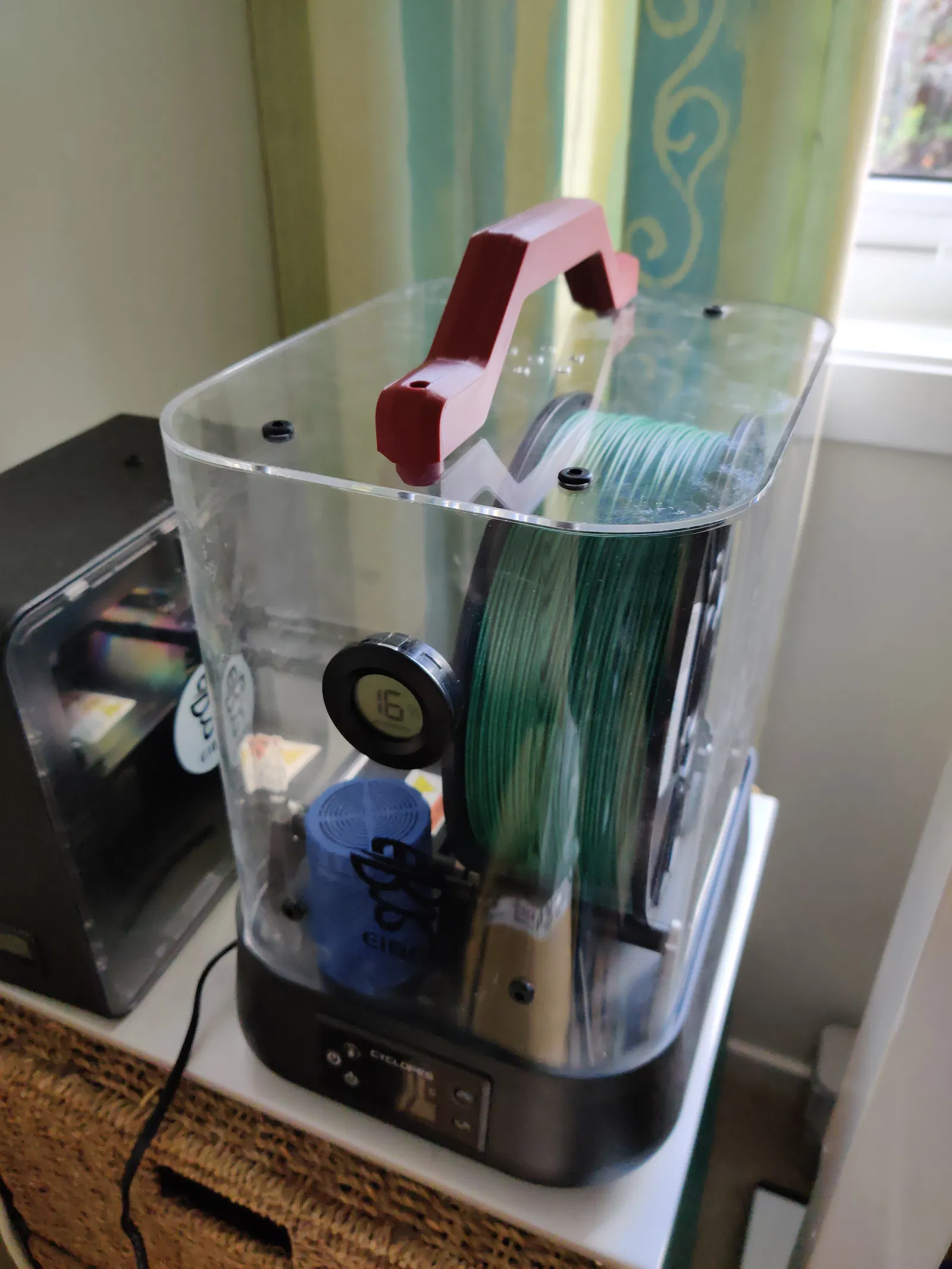

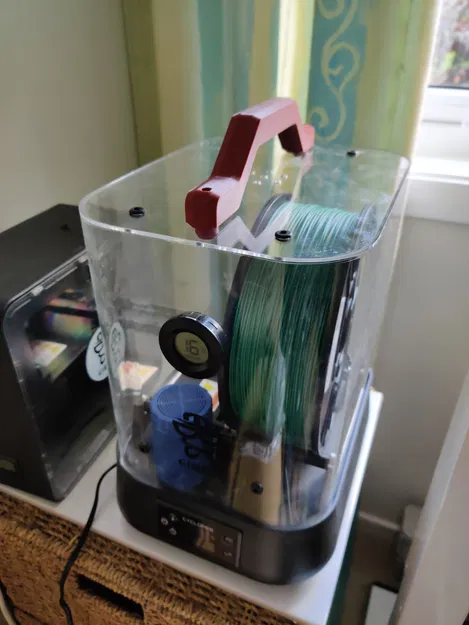

Giới thiệu

Sau khi xem mấy cái tay nắm cho Eibos Cyclopes, tui thấy ý tưởng thì hay thiệt, nhưng mấy mẫu cũ in ra thấy khó in, không chắc chắn hoặc có vấn đề khác. Đây là cái tui tự làm.

Ưu điểm của mẫu này:

• In được trên máy có bàn in 180mm.
• Vít bắt vào ốc tai, giúp tay nắm gắn chặt.
• Dễ in: không bị vướng, chỉ có mấy cái cầu nối ngắn thôi.
• Dùng phụ kiện dễ kiếm (chỉ cần vít M3 với ốc tai).
• Cầm nắm thoải mái.
• Thiết kế chắc chắn.

Cần chuẩn bị gì

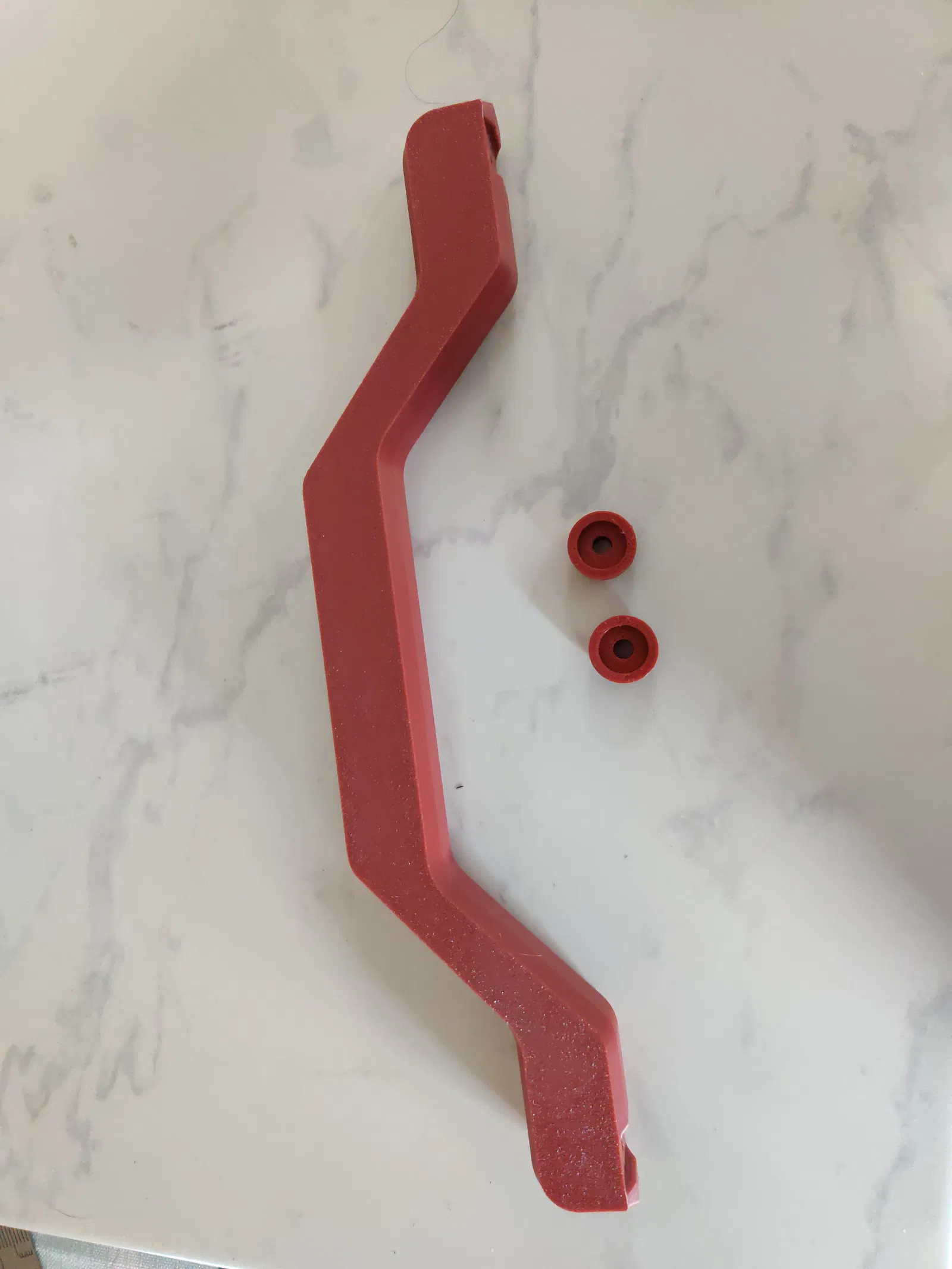

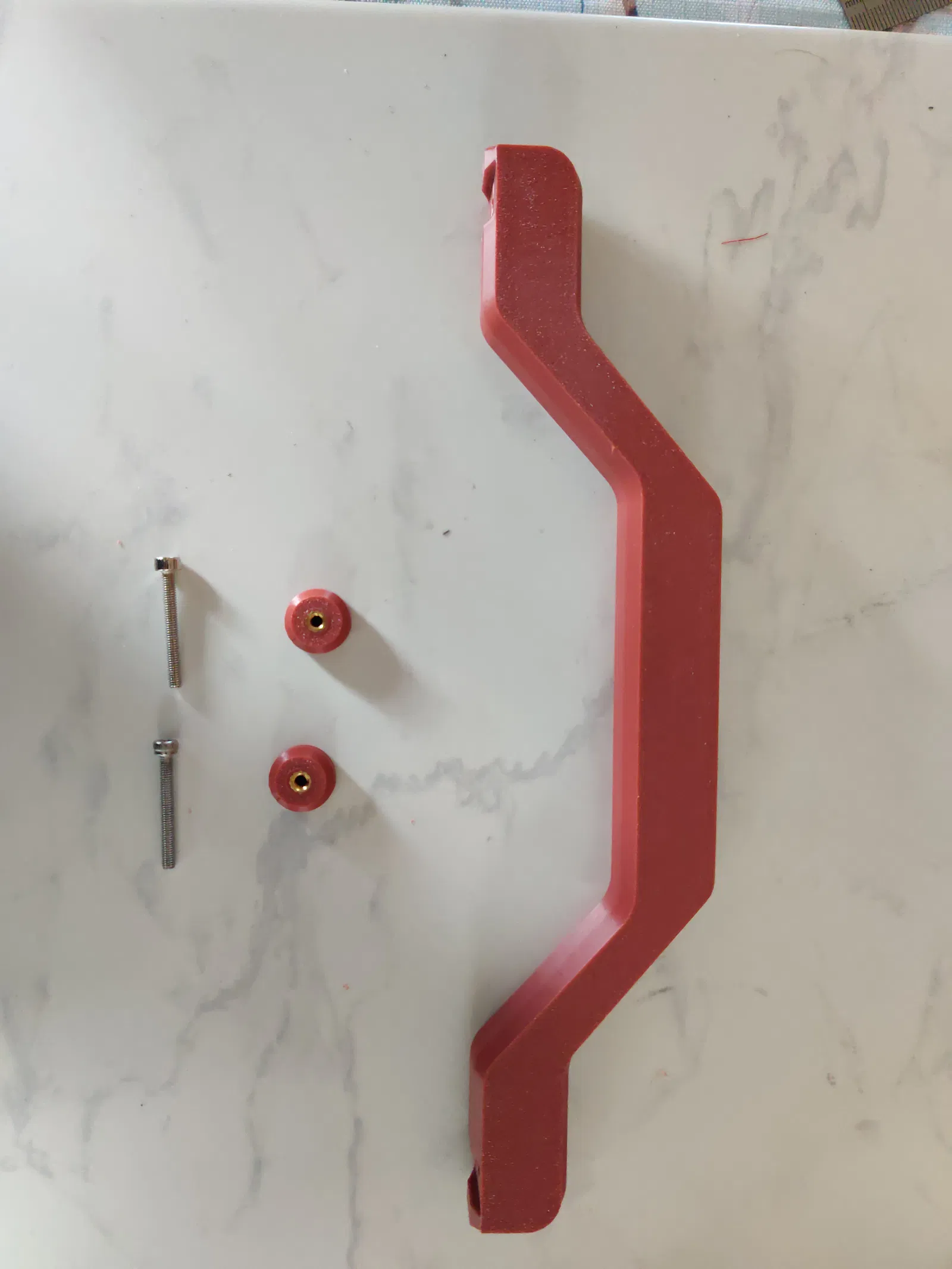

Bạn cần in hai cái đế giữ, và một cái tay nắm. Bạn cũng cần hai con vít M3 (loại lục giác, dài 25mm), và hai con ốc tai (đường kính 4.6mm, dài 4mm). Tui có để sẵn cả file STL và STEP, bạn thích cái nào thì dùng.

Cách in

Do cái Cyclopes có thể nóng tới 70 độ C, nên xài PLA với PETG là không được đâu nha! Mấy loại nhựa đó không chịu nhiệt đủ cao, mà còn bị biến dạng từ từ (PLA thì bị luôn cả khi nguội, PETG thì bị khi nóng từ 40 độ C trở lên). Nên in bằng vật liệu chịu biến dạng tốt và chịu được nhiệt 70 độ C thoải mái nha. ABS (hoặc ASA) là được, PC cũng xài được (nhưng mà hơi phí).

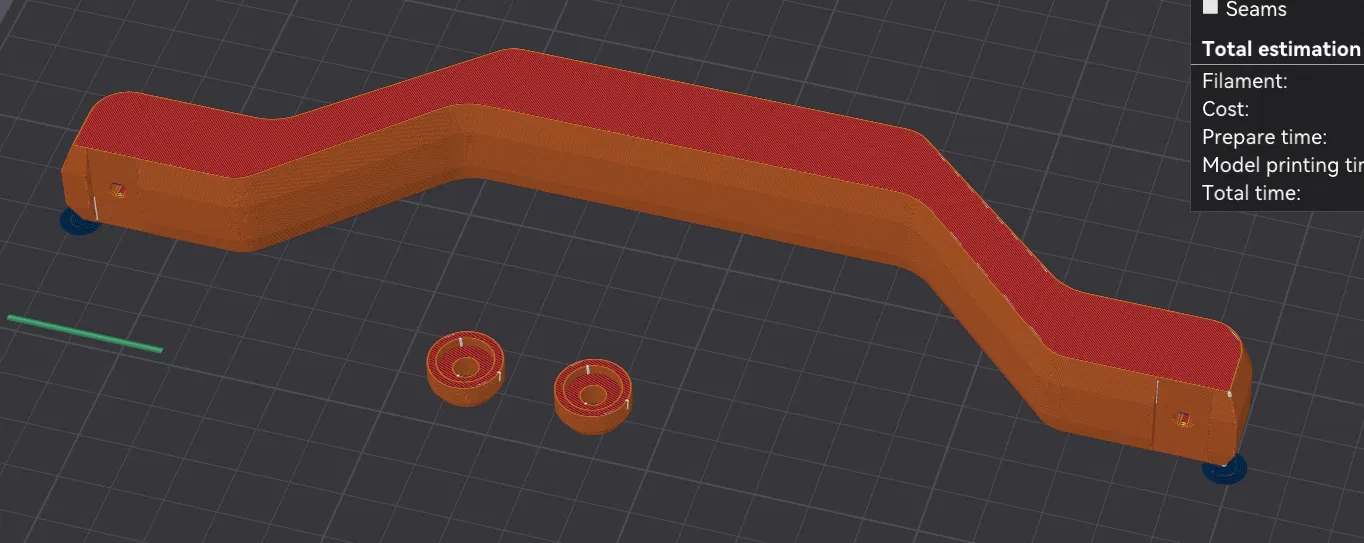

In ít nhất 3 lớp vỏ, và 30% ruột (nên xài kiểu cubic). Mẫu này tui thiết kế cho đầu phun 0.4mm: tuy cái tay nắm có thể in ổn với đầu phun 0.6mm, nhưng mấy cái đế giữ thì chắc không ổn đâu. Bạn có thể dùng brim cho chắc ăn, còn mouse ears thì chắc cũng ổn thôi, vì chỉ có hai góc nhọn thôi à. Mấy cái file tui để sẵn đúng hướng in rồi nha: xem hình chụp màn hình kèm theo để biết cách sắp xếp trên bàn in.

Cách lắp ráp

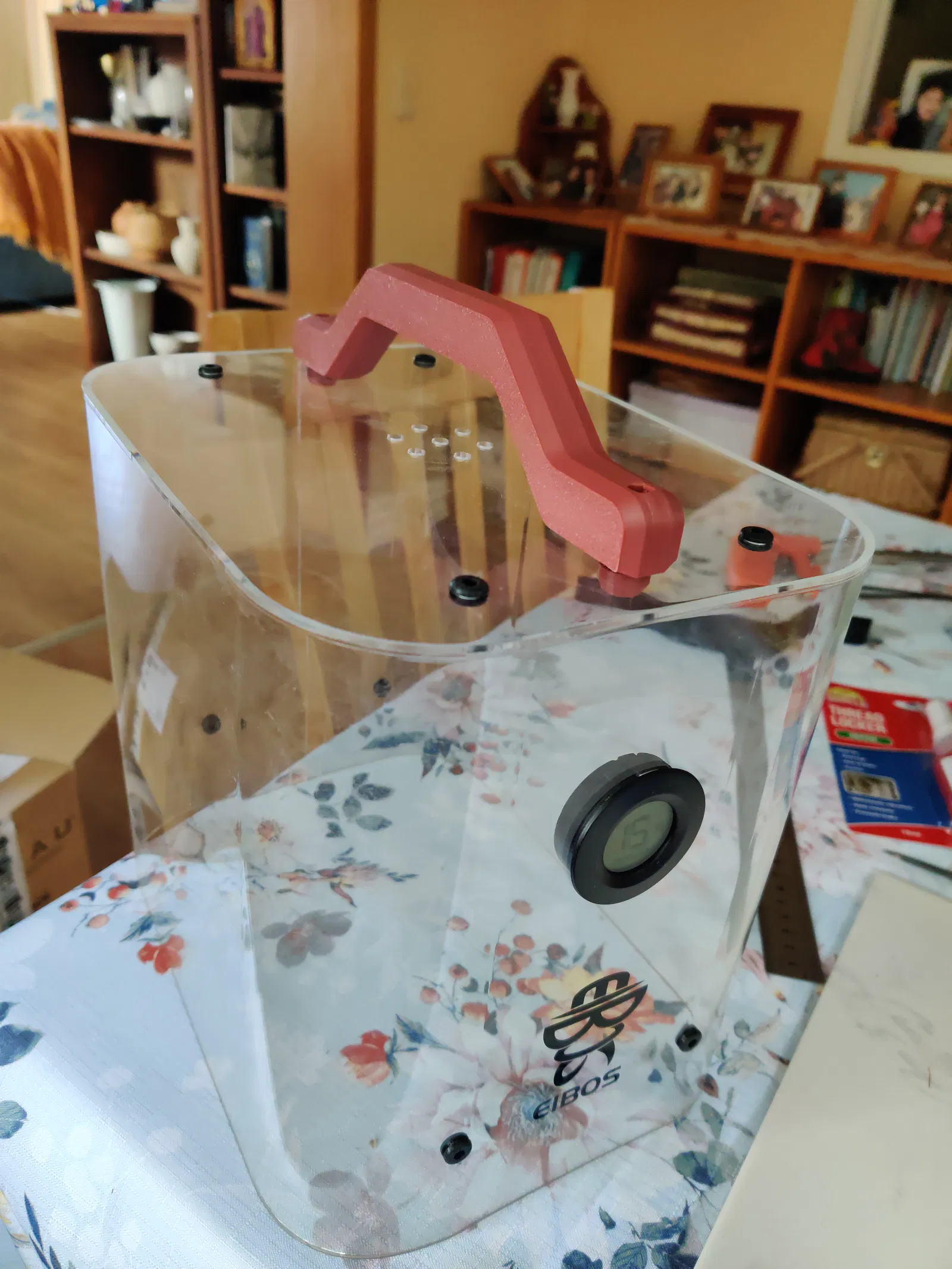

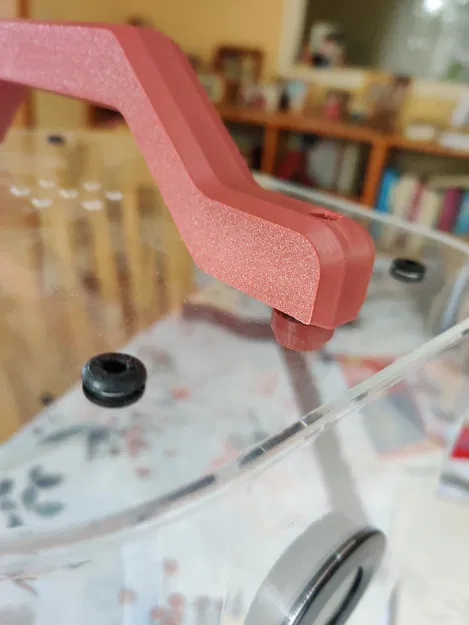

Đầu tiên, gắn ốc tai vô: mấy con ốc này phải gắn ở mặt dưới (tức là cái mặt úp xuống bàn in đó). Xem hình chụp kèm theo để biết nó trông như thế nào khi xong nha. Rồi, đặt mấy con vít vào lỗ khoét trên tay nắm, sau đó đặt cái tay nắm lên mấy lỗ ở giữa trên nắp của Cyclopes. Kế đó, giữ mấy con vít lại để nó không xoay (bằng lục giác chẳng hạn), rồi gắn mấy cái đế giữ vô bằng cách bắt vít từ phía trên xuống (tức là cái mặt không úp xuống bàn in đó). Siết chặt mấy con này, đầu tiên siết bằng tay, rồi dùng vít, cho đến khi nào vừa khít. Xem hình chụp kèm theo để biết kết quả mong muốn nha: thường thì làm dễ hơn nếu mình để cái nắp Cyclopes nằm nghiêng.

Chỉnh sửa thiết kế

Tui có đính kèm file nguồn FreeCAD (theo yêu cầu của giấy phép), nên nếu bạn muốn nó khác đi một chút, cứ thoải mái chỉnh sửa cho phù hợp nhu cầu nha!
