Tổ Chức Băng Keo SMD - Bản Remix JDA
Phiên bản cải tiến của bộ tổ chức băng keo SMD, có thêm các đường dẫn mượt mà và biến thể cho băng dày 8mm và 12mm. Bao gồm các tùy chọn kích thước lớn/nhỏ và thanh ray mỏng hơn để tiết kiệm sợi nhựa. Tệp Fusion 360 và STP có sẵn để tùy chỉnh.
Mô tả

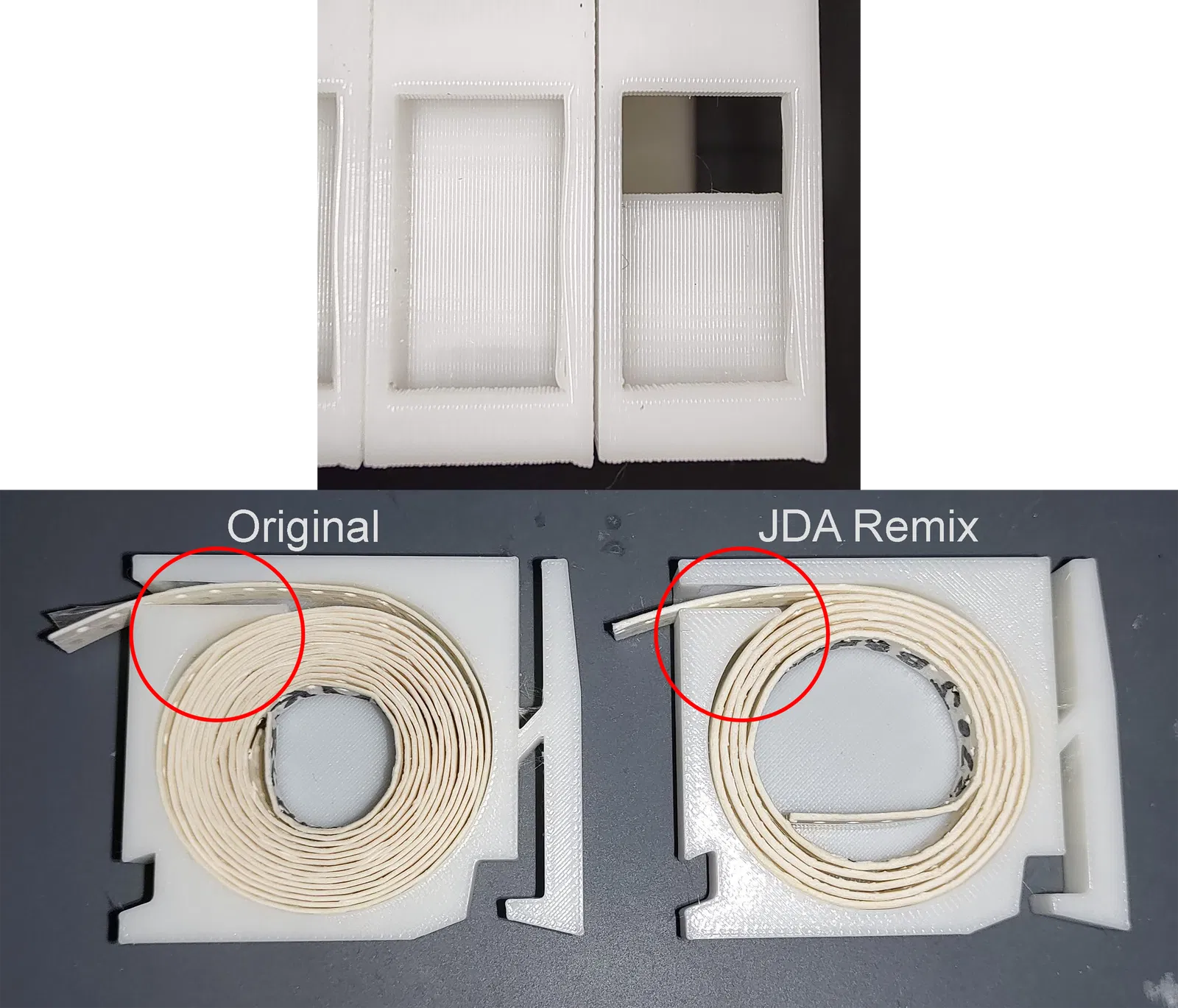

Đây là phiên bản "Cải tiến" của tôi từ "SMD Tape Organizer" của Matt Wilde, thêm các đường dẫn cấp liệu mượt mà hơn và nhiều biến thể cho băng dày 8mm và 12mm. Tôi cũng đã tạo các biến thể của một số thanh ray, làm chúng mỏng hơn để giảm thiểu việc sử dụng sợi nhựa và kích thước. Xin cảm ơn Matt rất nhiều vì đã cung cấp các tệp CAD để tôi có thể dễ dàng sửa đổi thiết kế và tạo ra các phiên bản của mình! Các tệp Fusion 360 & .STP của tôi được đính kèm để bạn tự sửa đổi thiết kế.

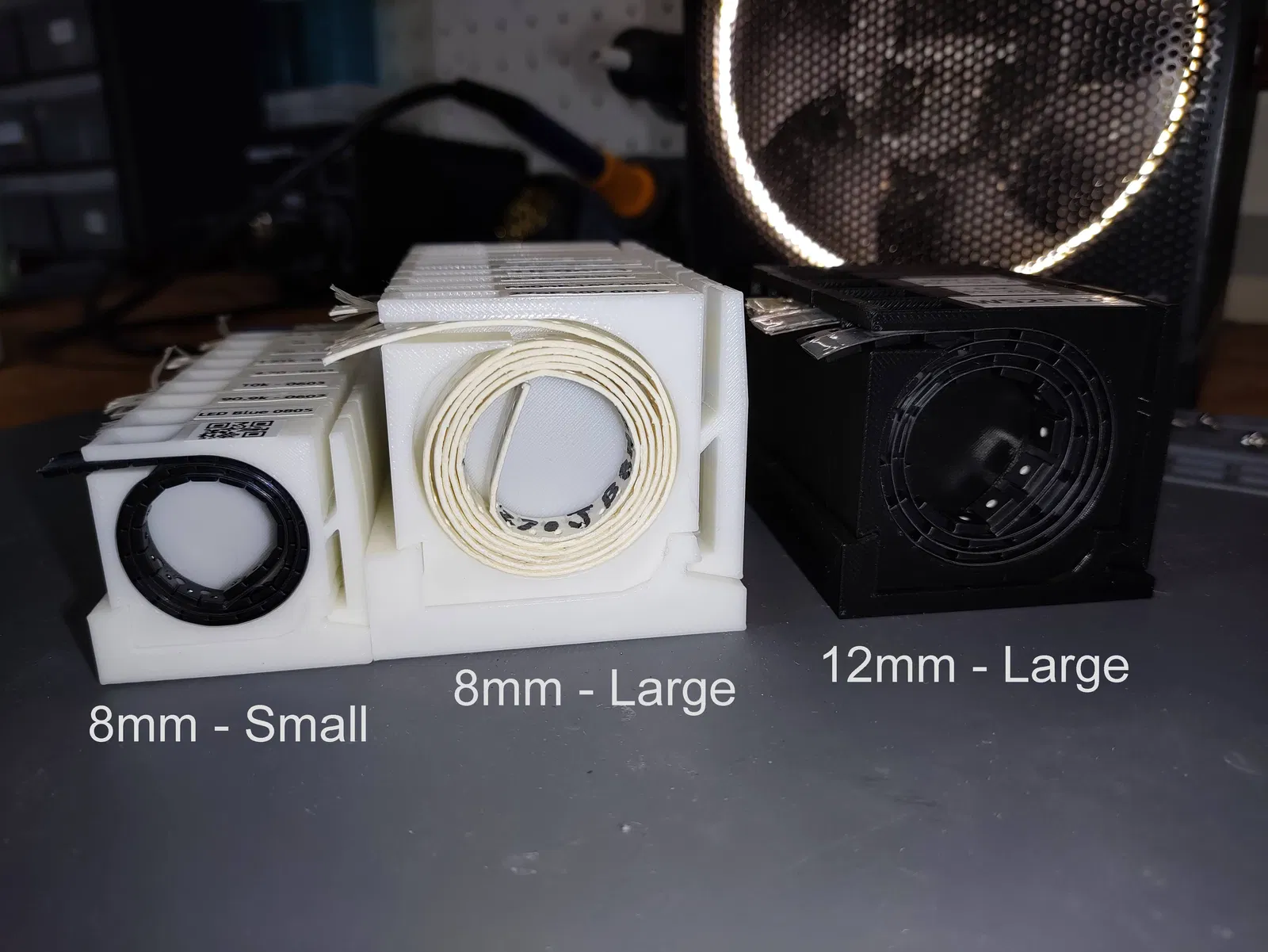

Có hai biến thể với kích thước khác nhau, kích thước ban đầu dành cho băng dày 8mm, và biến thể cho băng dày 12mm.

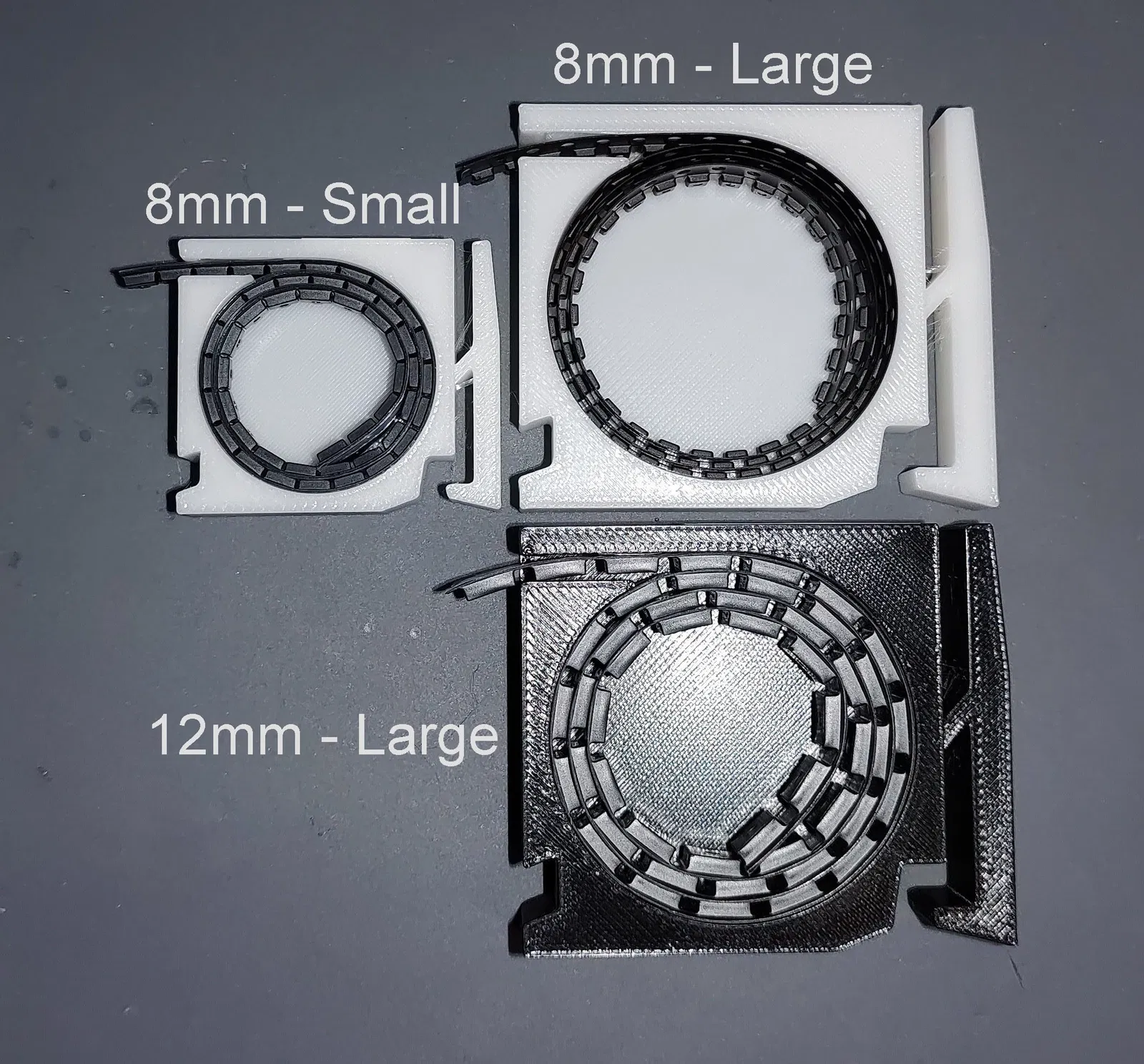

Biến thể 8mm có hai kích cỡ, lớn và nhỏ. Nhỏ là kích thước ban đầu, lớn là phiên bản phóng to 50% để chứa các cuộn băng dài hơn. Không có kích cỡ nhỏ cho biến thể 12mm vì dường như không cần thiết, nhưng nếu ai đó muốn, hãy cho tôi biết!
Thanh Ray Gắn - Tôi không tạo các phiên bản sửa đổi cho tất cả các thanh ray vì tôi không cần các kích cỡ khác nhau, chỉ có các biến thể 8mm cho 8 và 10 cuộn và thanh ray 5 và 7 cho biến thể 12mm. Dù sao thì những thay đổi duy nhất tôi thực hiện trên các cuộn là làm mỏng chúng để sử dụng ít sợi nhựa hơn và chiếm ít không gian hơn. Thanh ray 12mm có thể được điều chỉnh tỷ lệ cho các kích cỡ khác nhau nếu cần.
