Hộp Đựng Băng Keo SMD

Tóm tắt

Cái hệ thống hộp/giá đỡ linh kiện SMD này được lấy cảm hứng từ nhiều dự án lưu trữ SMD khác (Link ở cuối).

Tổng quan

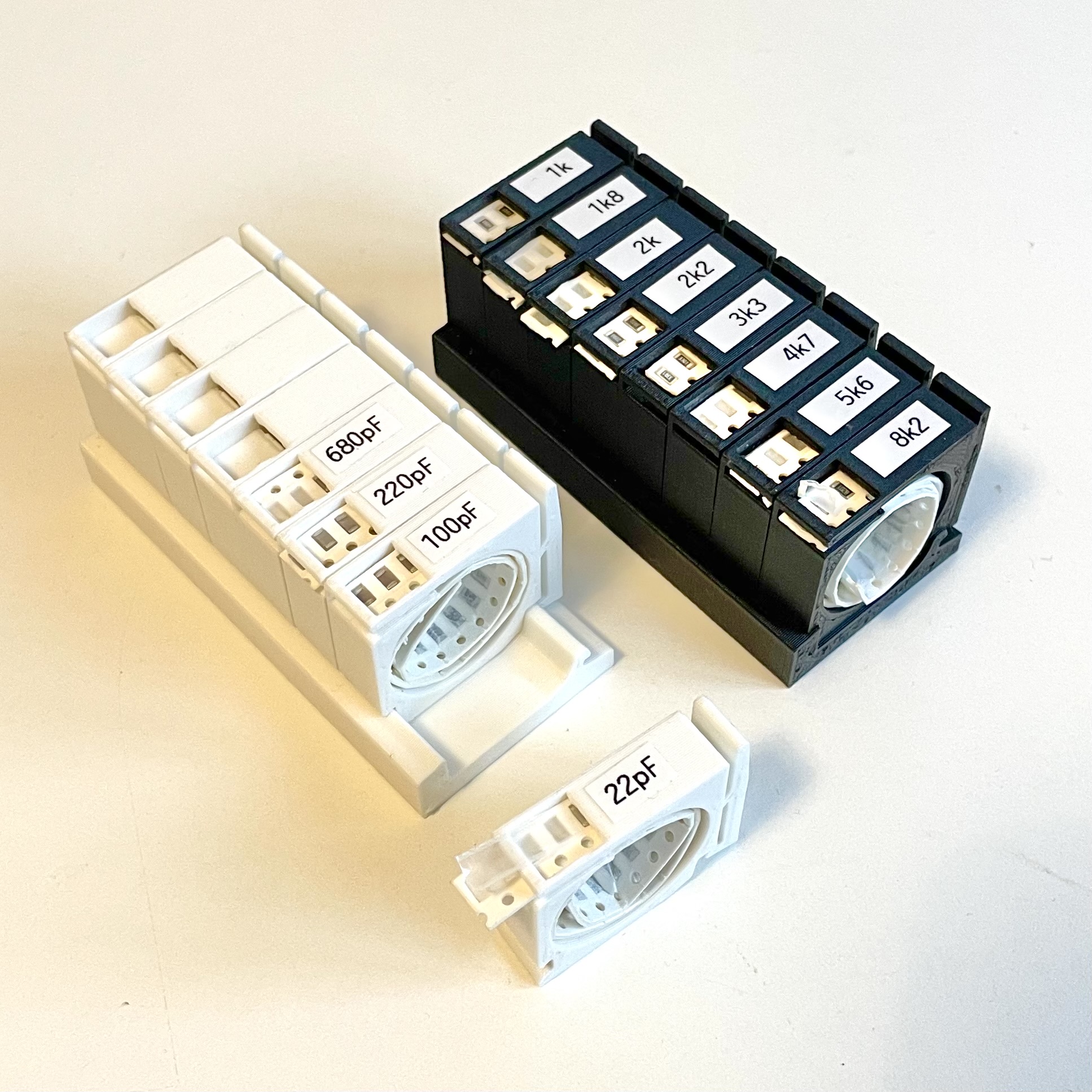

Hệ thống lưu trữ linh kiện SMD này gồm hai phần in 3D:

1. Giá đỡ linh kiện. Đựng được 1 cuộn băng (tape) chứa tới 100 linh kiện SMD.
2. Khung organizer. Sắp xếp các giá đỡ linh kiện thành các khung hợp lý (ví dụ: Mỗi khung E-Series cho mỗi rack, hoặc Mỗi dự án cho mỗi rack).

Mục tiêu thiết kế chính của tui là

• Hệ thống hoạt động tốt với việc tạo mẫu thử và các dự án nhỏ
• Lắp đặt "không tốn công"
• Dễ dàng lấy linh kiện
• Dễ dàng sắp xếp / quan sát linh kiện
• Không có nguy cơ làm linh kiện "đổ ra ngoài"
• Dễ in, không cần ốc vít hay phụ kiện gì thêm

Hướng dẫn in

Bạn cần một máy in đã được căn chỉnh tương đối tốt để giá đỡ khớp vừa vặn với khung organizer. Khuyến khích bạn làm theo quy trình sau để in:

1. In 1 giá đỡ.
2. In cái "Rail-Test-XYFit" (thanh ray để thử).
3. Kiểm tra xem giá đỡ có khớp vào khung nicely không => Máy in của bạn đã được căn chỉnh tốt. 3b. Nếu không khớp nicely:
   • Tùy chọn khuyến nghị: Căn chỉnh lại máy in để nó có độ chính xác kích thước.
   • Tùy chọn dự phòng: Chỉnh sửa lại cái "Khung organizer" để nó có khoảng hở rộng hơn với Giá đỡ. Có file FreeCAD 3D kèm theo.
4. In thêm 7 cái giá đỡ nữa. Cầm chúng thật chặt và đo chiều dài => Phải dưới 81mm.
5. In cái Khung 8-Slot Rack 81mm. Kiểm tra xem 8 cái giá đỡ có khớp vào nicely không.

Tui đã kèm theo một số chiều dài Khung organizer phổ biến (6-Slot, 8-Slot, 10-Slot, 12-Slot). Nếu bạn muốn một chiều dài Khung organizer tùy chỉnh, việc chỉnh sửa trong FreeCAD rất dễ. Có file Master đi kèm. Chỉ cần thay đổi thuộc tính "Rail => CenterProfile => Length". Length = 0.2 + 0.1_N + 10_N; N là số lượng Slots

Liên quan

Nếu bạn muốn xem loại dự án điện tử nào đã được tạo ra với cái này, vui lòng truy cập: https://www.protoriam.com

Cảm hứng

"SMD Component Strip Holder & Dispenser" bởi tth: https://www.thingiverse.com/thing:3804430 "Big SMD Component Strip Holder / Storage" bởi Hedelinoo: https://www.thingiverse.com/thing:4030802 "SMD Component Magazines" bởi robin7331: https://www.thingiverse.com/thing:3952021 "SMD Component Magazines with Label Slots" bởi MacroYau: https://www.thingiverse.com/thing:3997344 "Mx SMD component strip holder" bởi Maxint: https://www.thingiverse.com/thing:2186862
