Bánh răng chổi cho LG Hom-Bot VR64701
Sau khi chổi máy hút bụi LG Hom-Bot VR64701 ngừng quay, tui phát hiện ra là do gãy 2 bánh răng trong hộp số. Tui đã đo đạc và in thử nhiều lần để tìm ra kích thước phù hợp nhất, góc beta 25° là tối ưu. Hướng dẫn chi tiết cài đặt in và cách thiết kế bằng FreeCAD.
187
Lượt Xem
5
Lượt Thích
30
Lượt Tải
Cập Nhật Dec 14, 2025
Mô tả

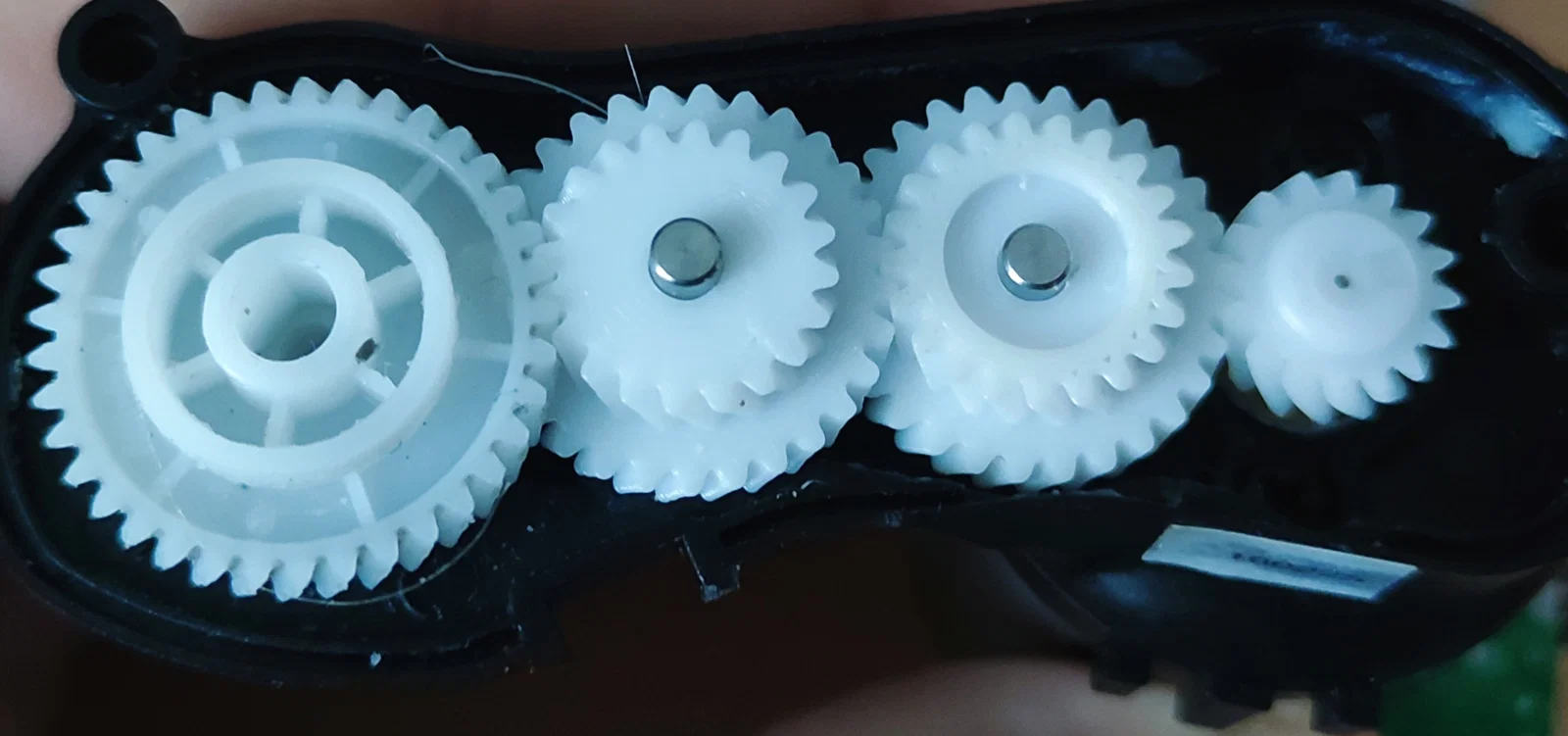

Sau khi mấy cái chổi trên con Hom Bot nhà tui nó ngừng quay, tui mới đi kiếm coi bị gì. Hóa ra là gãy 2 cái bánh răng trong hộp số của bộ truyền động chổi. Tui đo đạc lại kích thước rồi in thử mấy lần, cuối cùng cái góc beta 25° là ngon nhất.
Cài đặt in
Hãng máy in:
Creality
Máy in:
Ender-3 S1 Pro
Rafts:
Không
Supports:
Không
Độ phân giải:
0,12
Infill:
50%
Nhựa in: eono PETG Trắng

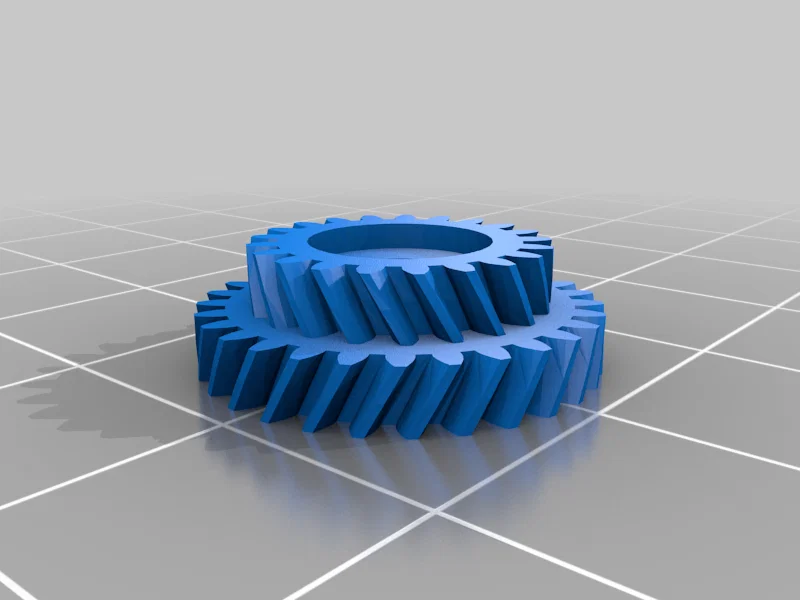

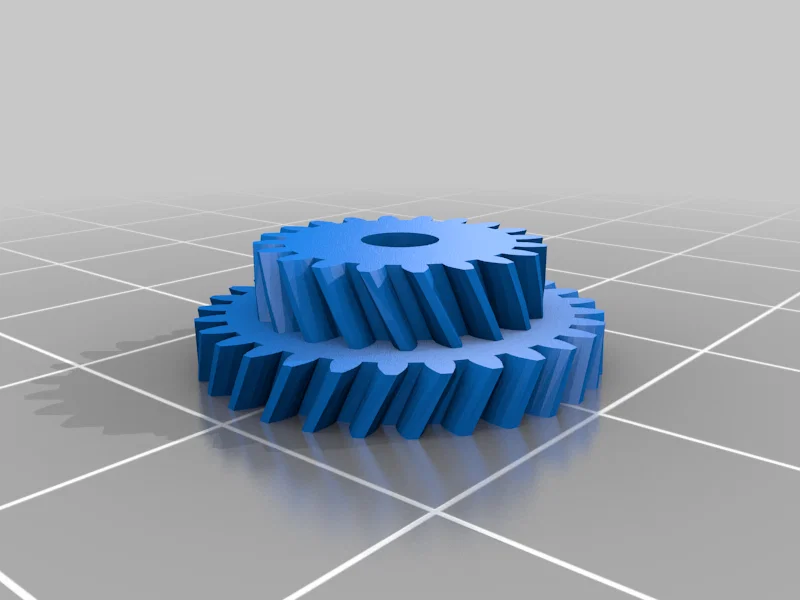

Tui thiết kế cái này như thế nào
Addon FreeCAD FCGears
- bánh răng ăn khớp
- góc beta 25°
- module di chuyển 0,57mm
- mấy cái còn lại là mặc định
Category: Bộ phận thay thế
