Vỏ gài cho cảm biến LD2410B đa năng

Mình đang tìm cái vỏ cho cái cảm biến radar LD2410B phổ biến. Tuy nhiên, không có phiên bản nào mình tìm thấy khớp với những gì mình cần. Mình có sẵn LD2410B có và không có chân cắm. Mình cũng đã đặt mua các bo mạch chuyển đổi USB-C khác nhau từ Aliexpress - đôi khi cái này rẻ hơn, đôi khi cái kia rẻ hơn.

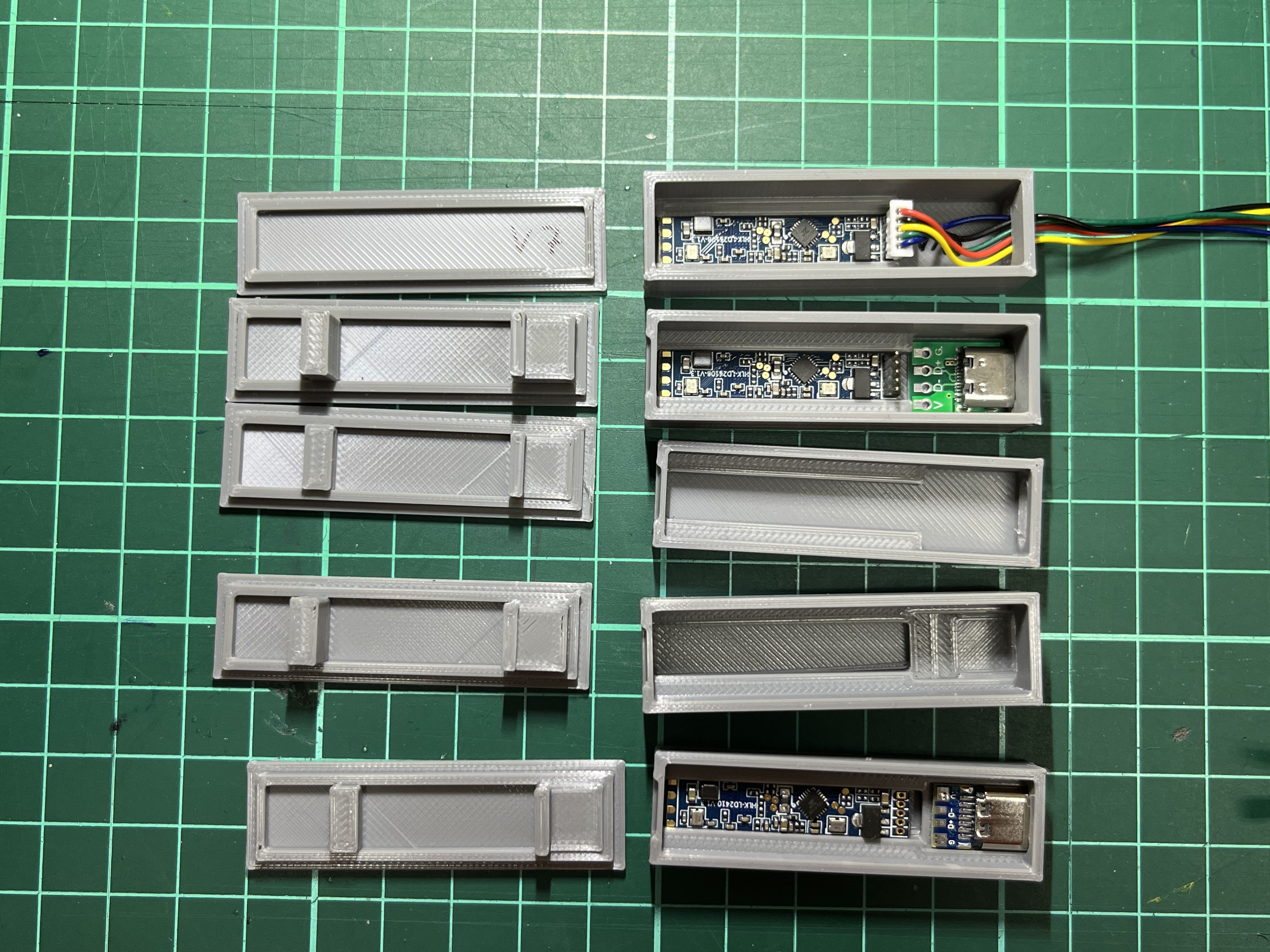

Do đó, bạn sẽ tìm thấy một vài biến thể với mẫu này:

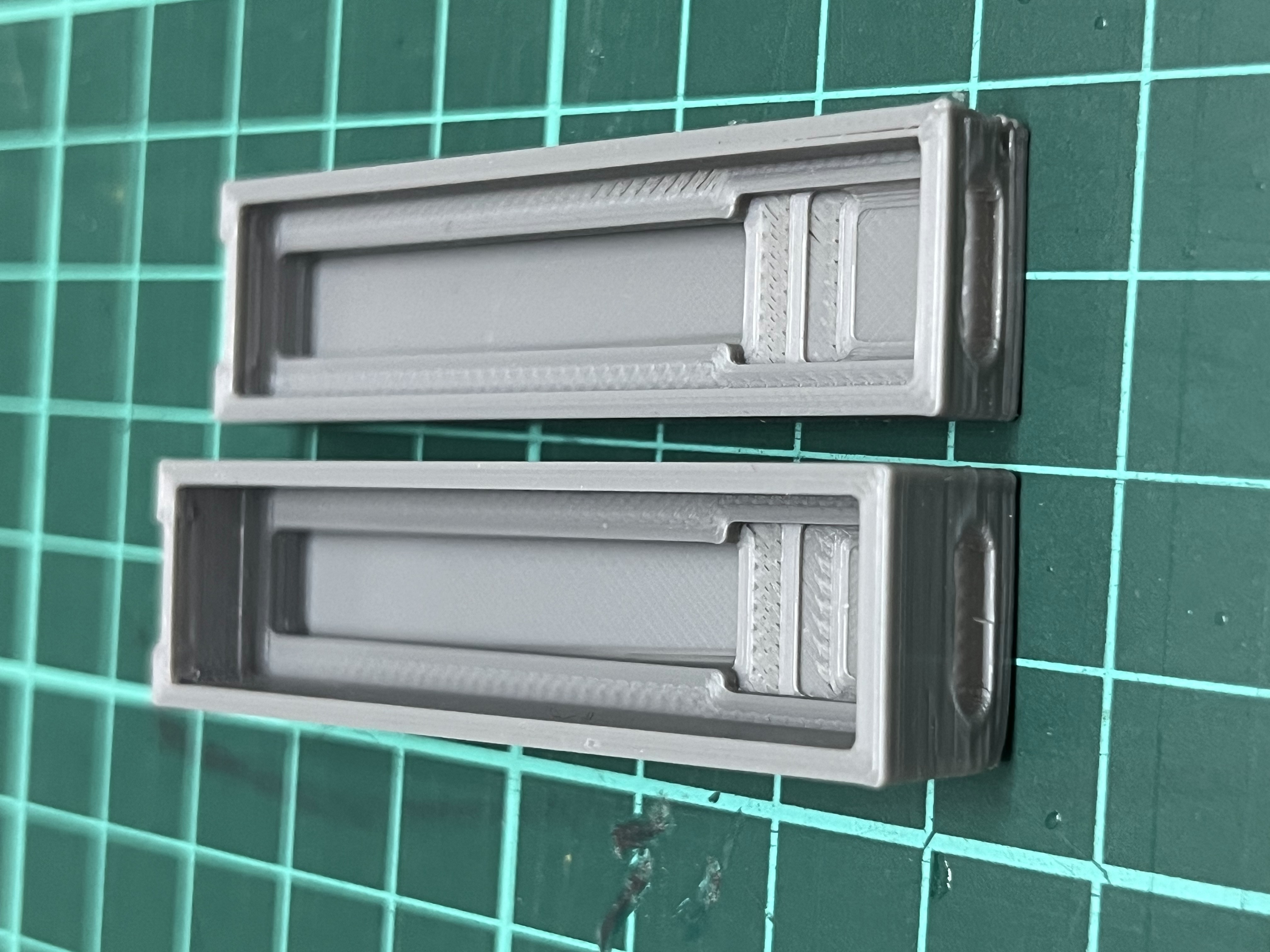

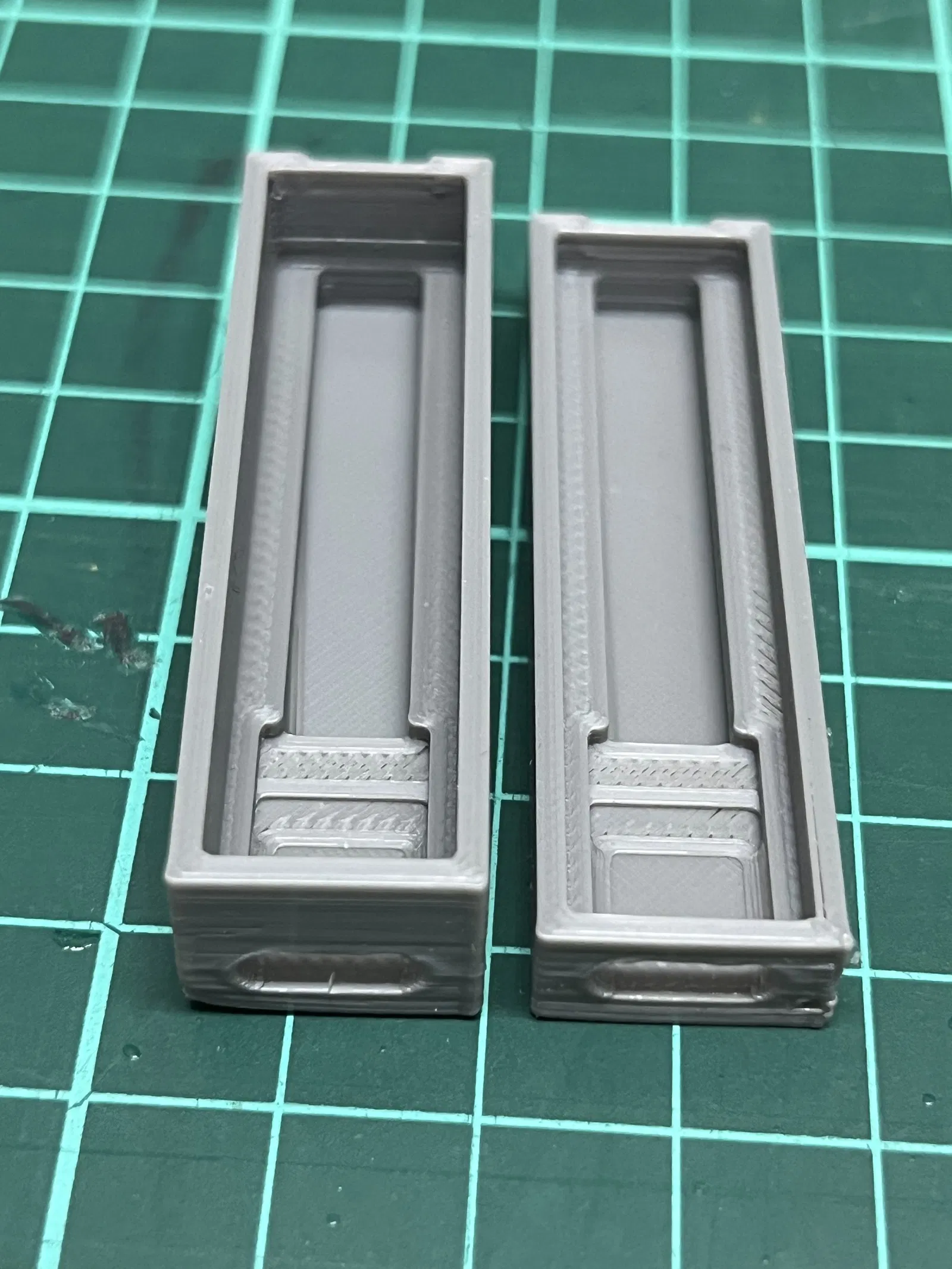

1. Vỏ đáy cao 8mm, dùng cho LD2410B không có chân cắm
2. Vỏ đáy cao 12.5mm, dùng cho LD2410B có chân cắm. Không gian đủ để giữ cáp kết nối trên đỉnh chân cắm, giúp cảm biến có thể tái sử dụng cho các mục đích khác trong trường hợp bạn cần.

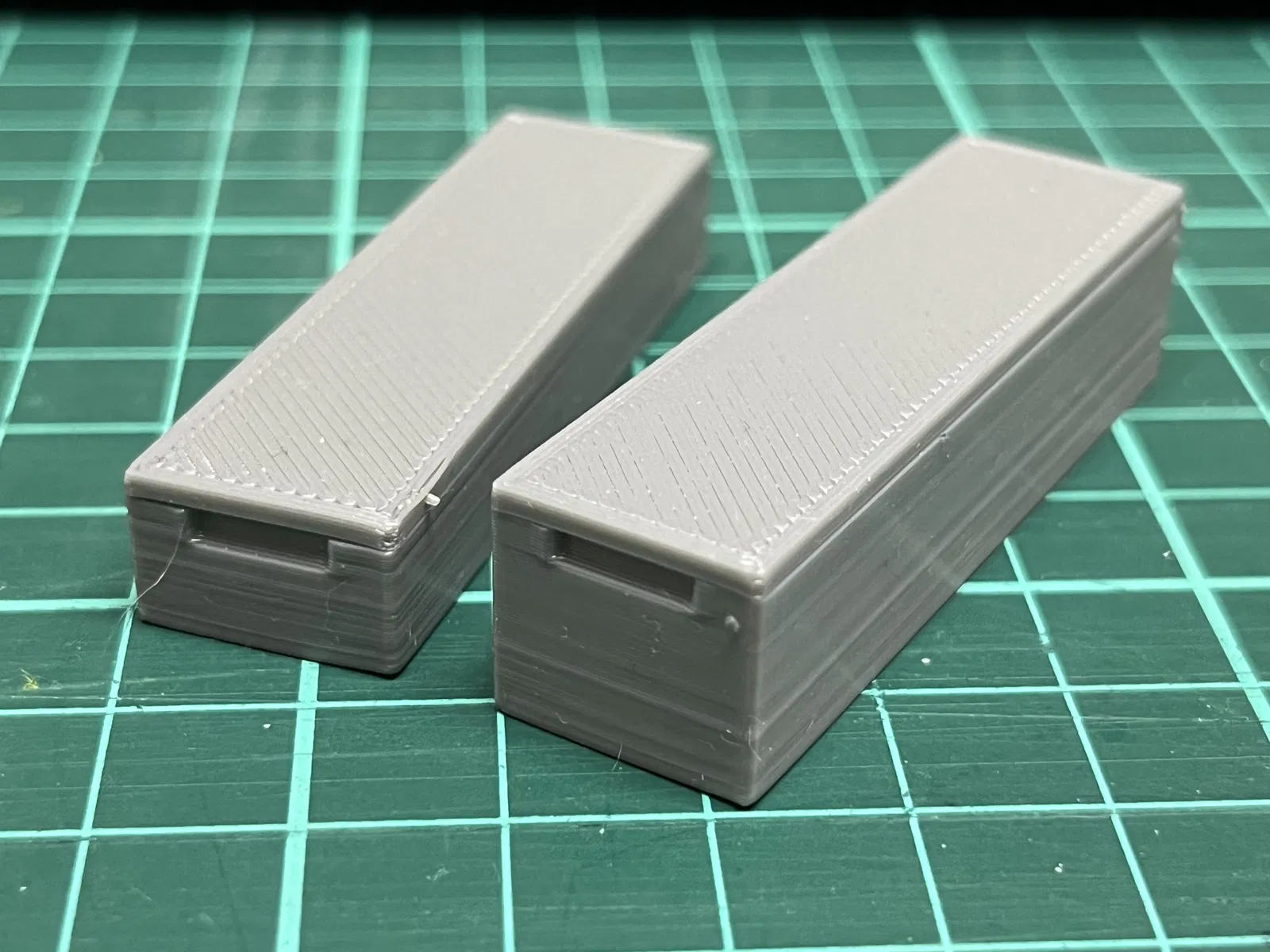

Cả hai phiên bản đều có nắp tương ứng.

Ngoài ra còn có các biến thể cho hai bo mạch chuyển đổi USB-C khác nhau. Hai loại này phổ biến nhất trên Aliexpress. Nếu bạn cần bo mạch chuyển đổi khác, cứ cho mình biết và mình sẽ xem có thể làm gì.

Ví dụ, bạn có thể mua các bo mạch USB-C tại đây:

• USB-C loại nhỏ → https://www.aliexpress.com/item/1005005708781461.html
• USB-C loại rộng → https://www.aliexpress.com/item/1005005187670446.html

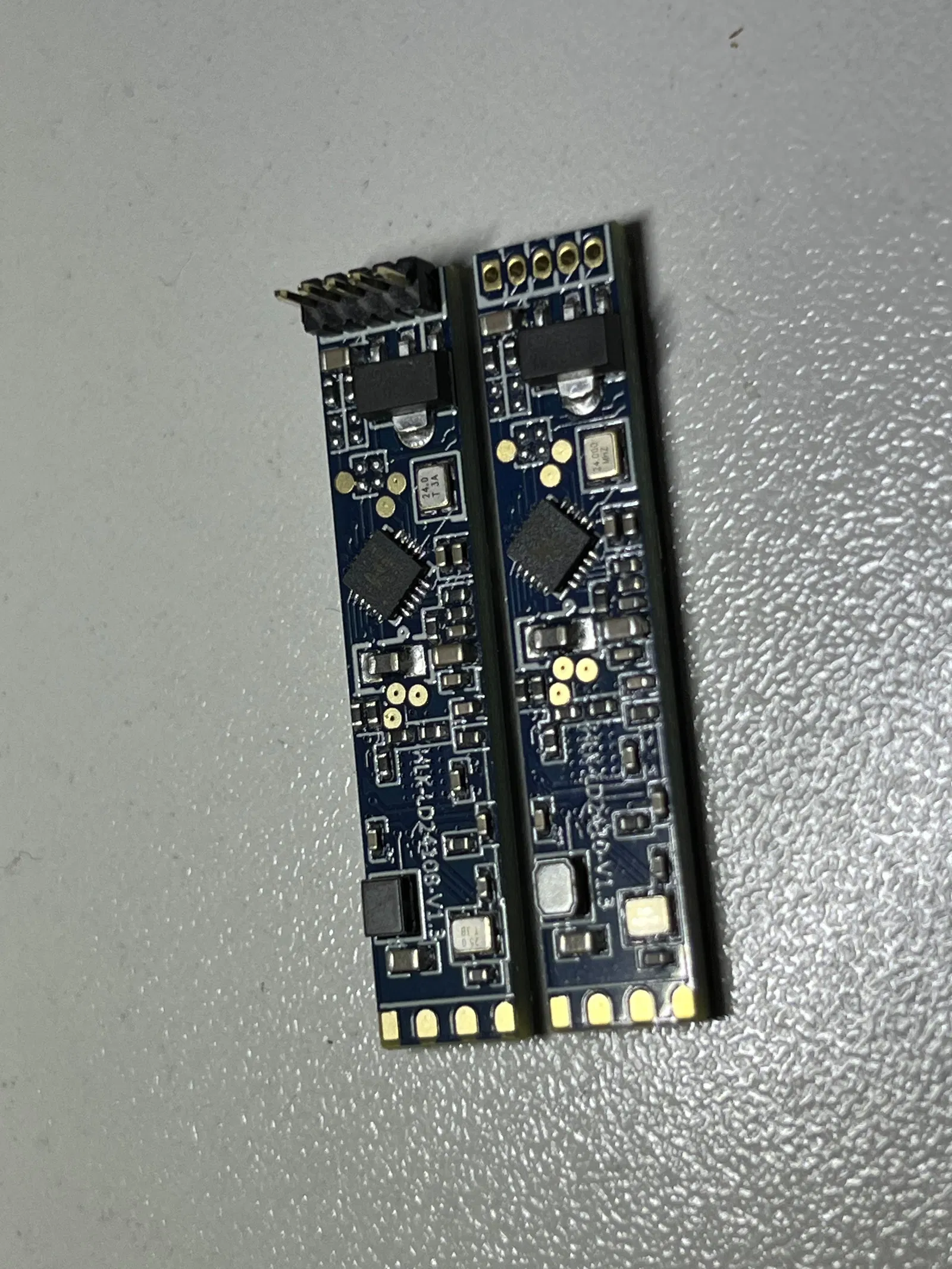

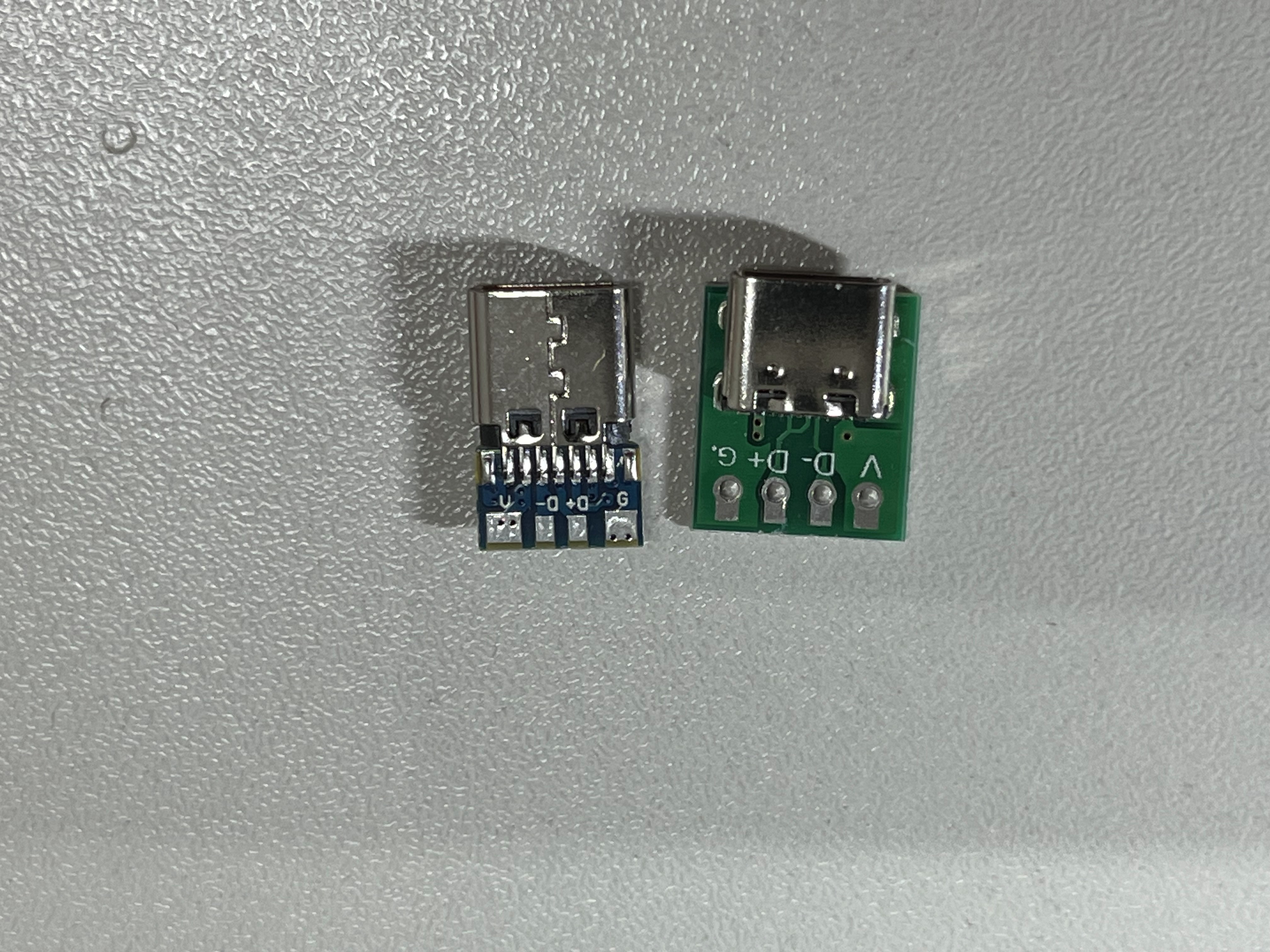

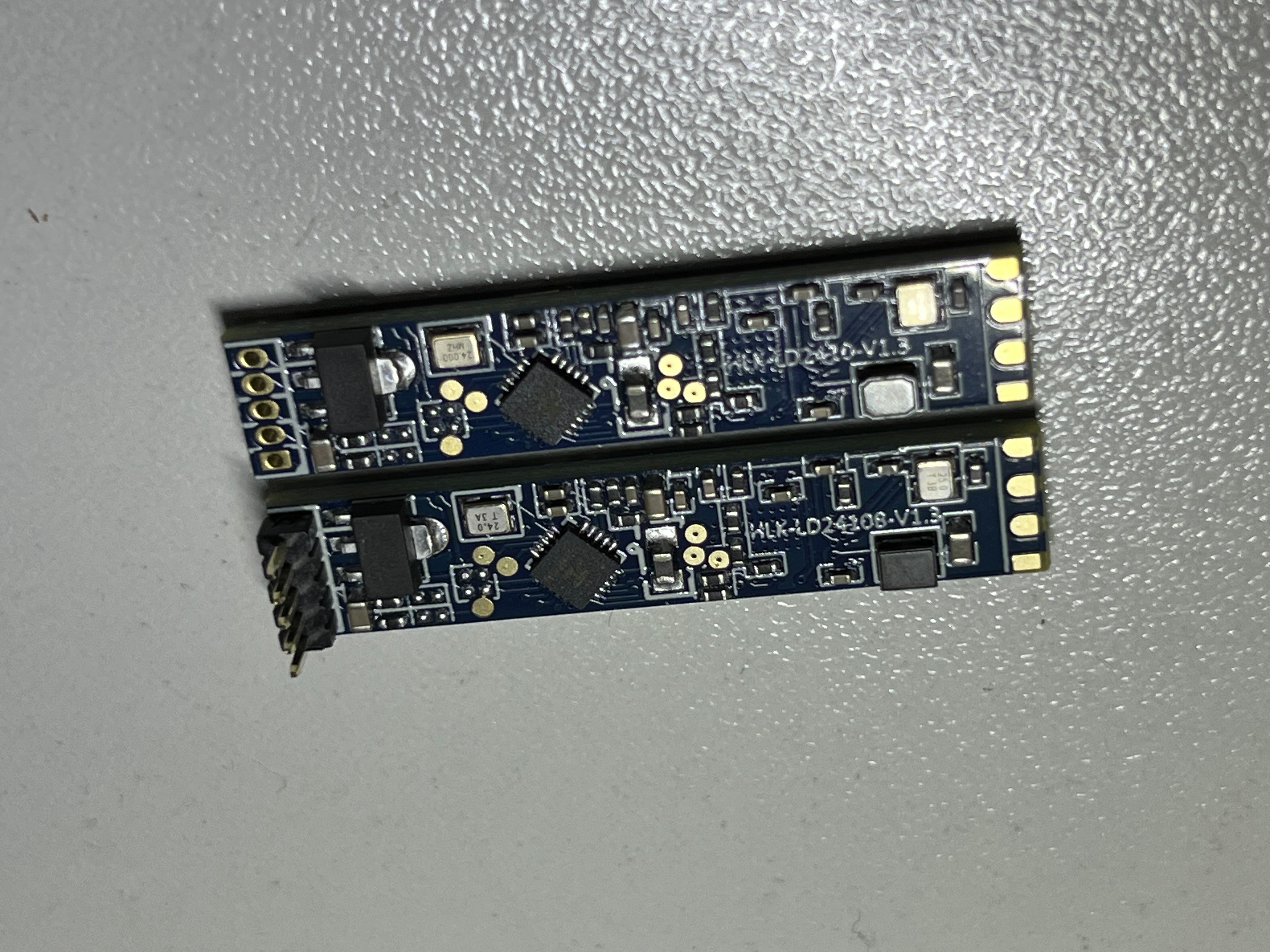

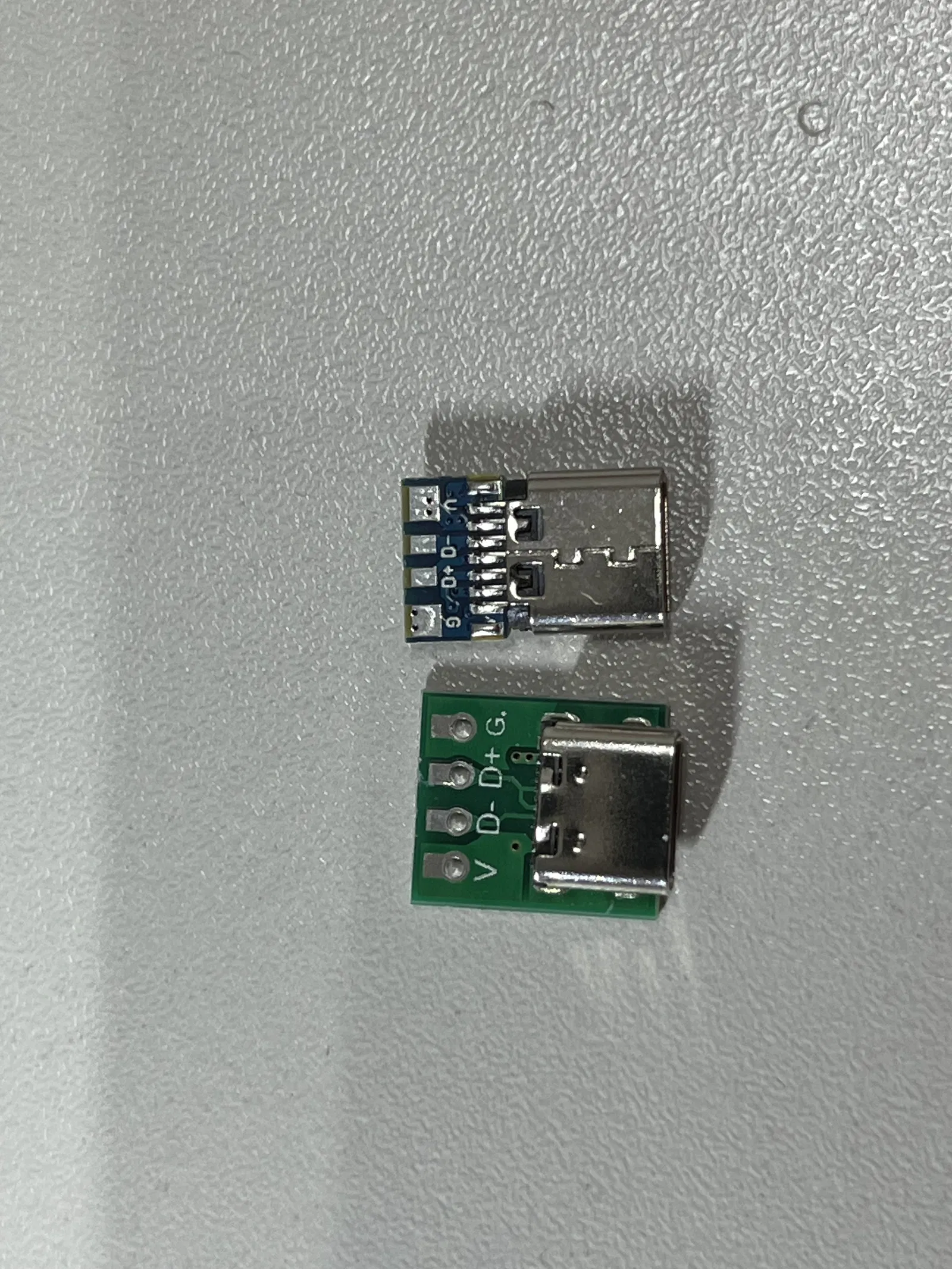

Hãy kiểm tra trên Aliexpress hoặc nguồn ưa thích của bạn để có giá tốt nhất. Trong ảnh của mẫu này, mình đã đặt chúng cạnh nhau. Cũng có ảnh LD2410B có và không có chân cắm cạnh nhau.

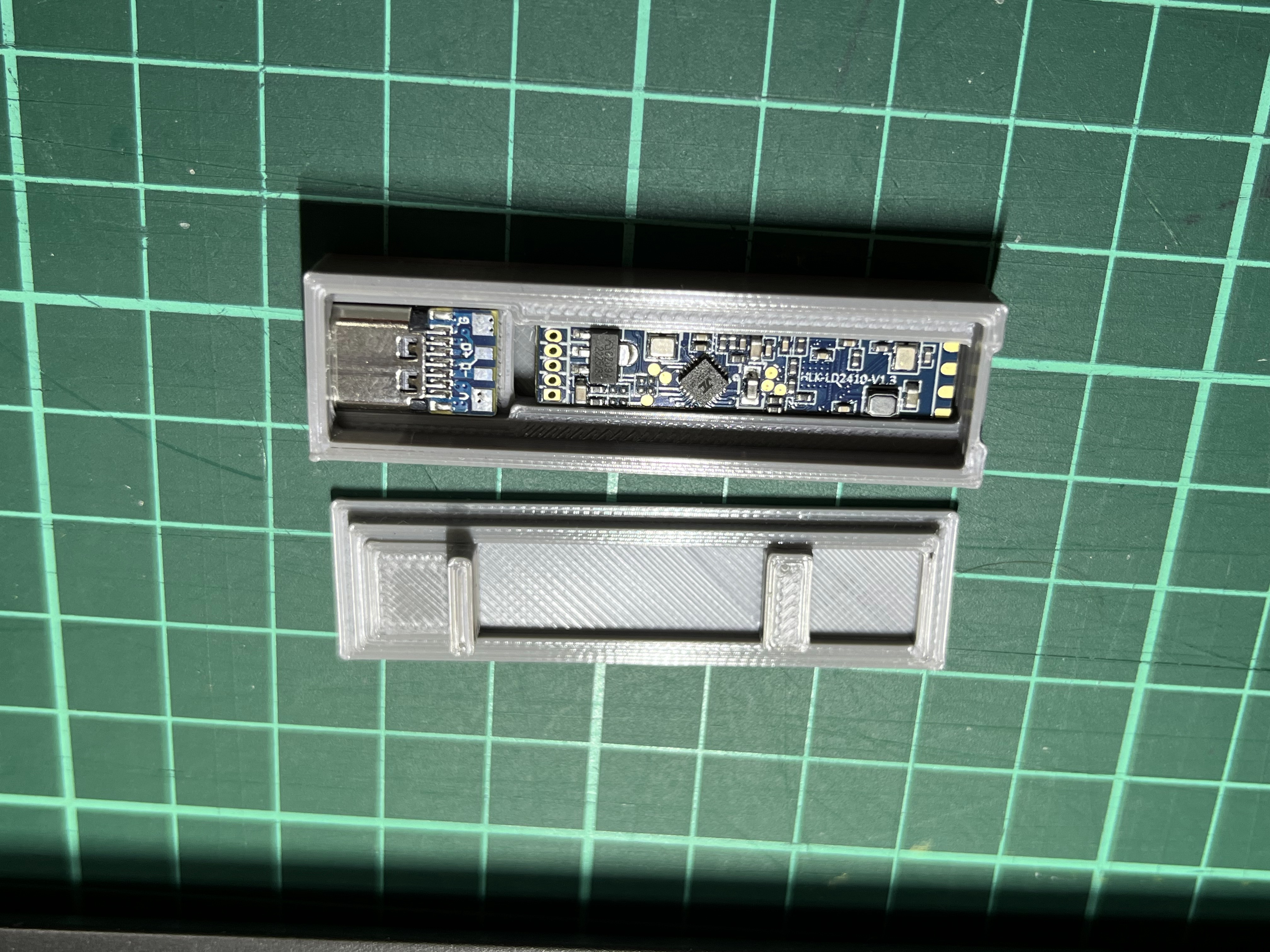

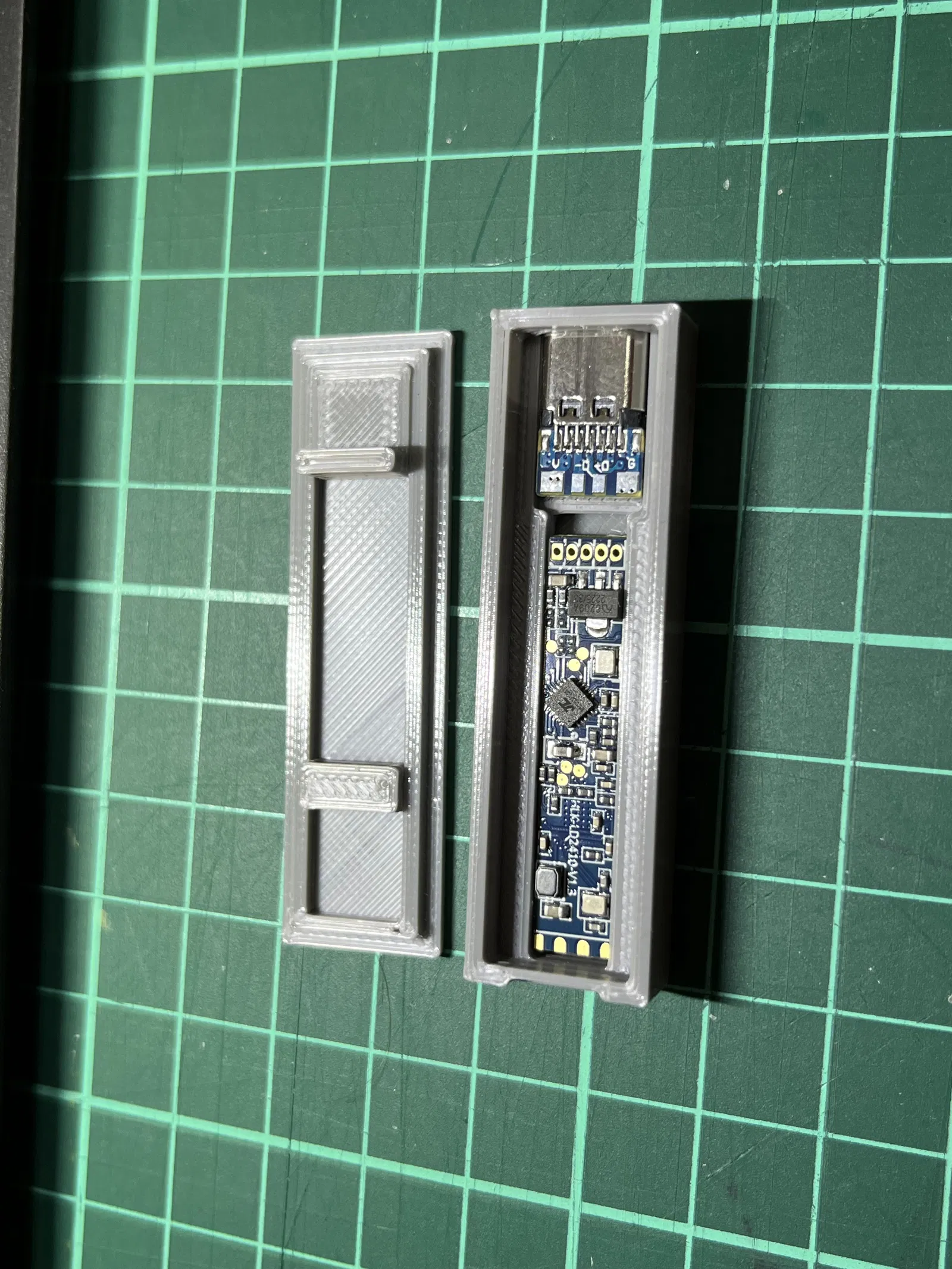

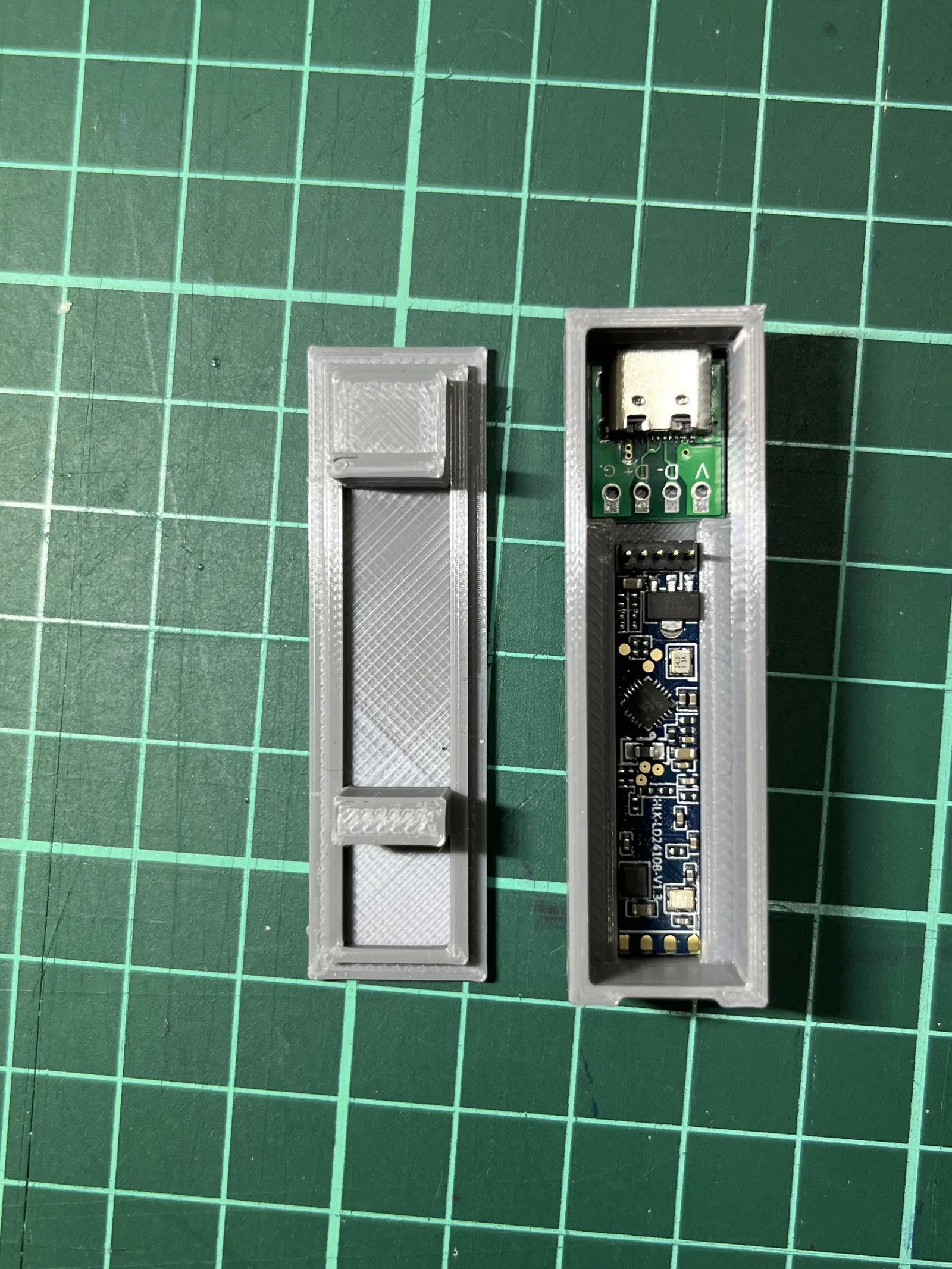

Cả LD2410B và bo mạch chuyển đổi USB-C đều nên khớp chặt vào vỏ. Tuy nhiên, mình đã thêm các bộ phận hỗ trợ vào nắp phòng trường hợp nó hơi lỏng trên máy in của bạn. Đặc biệt là bo mạch chuyển đổi USB-C có thể bị xê dịch nếu cắm và rút ra thường xuyên (điều này không nên xảy ra trừ khi trong thời gian mình thử nghiệm ;))

Nắp nên khớp rất chặt với phần đáy. Do đó, mình đã thêm một rãnh nhỏ vào phần đáy để có thể nới lỏng nắp nếu bạn cần.

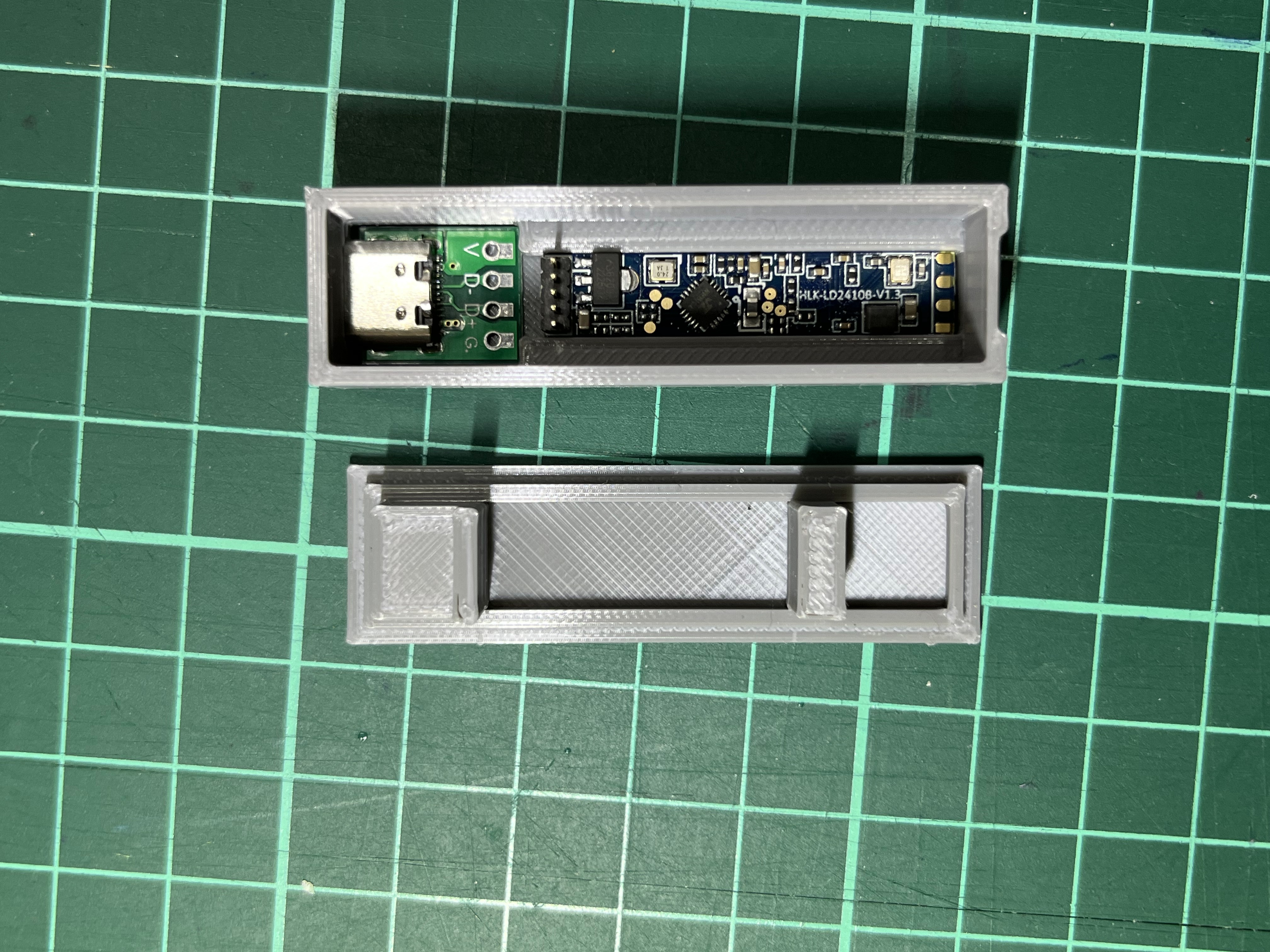

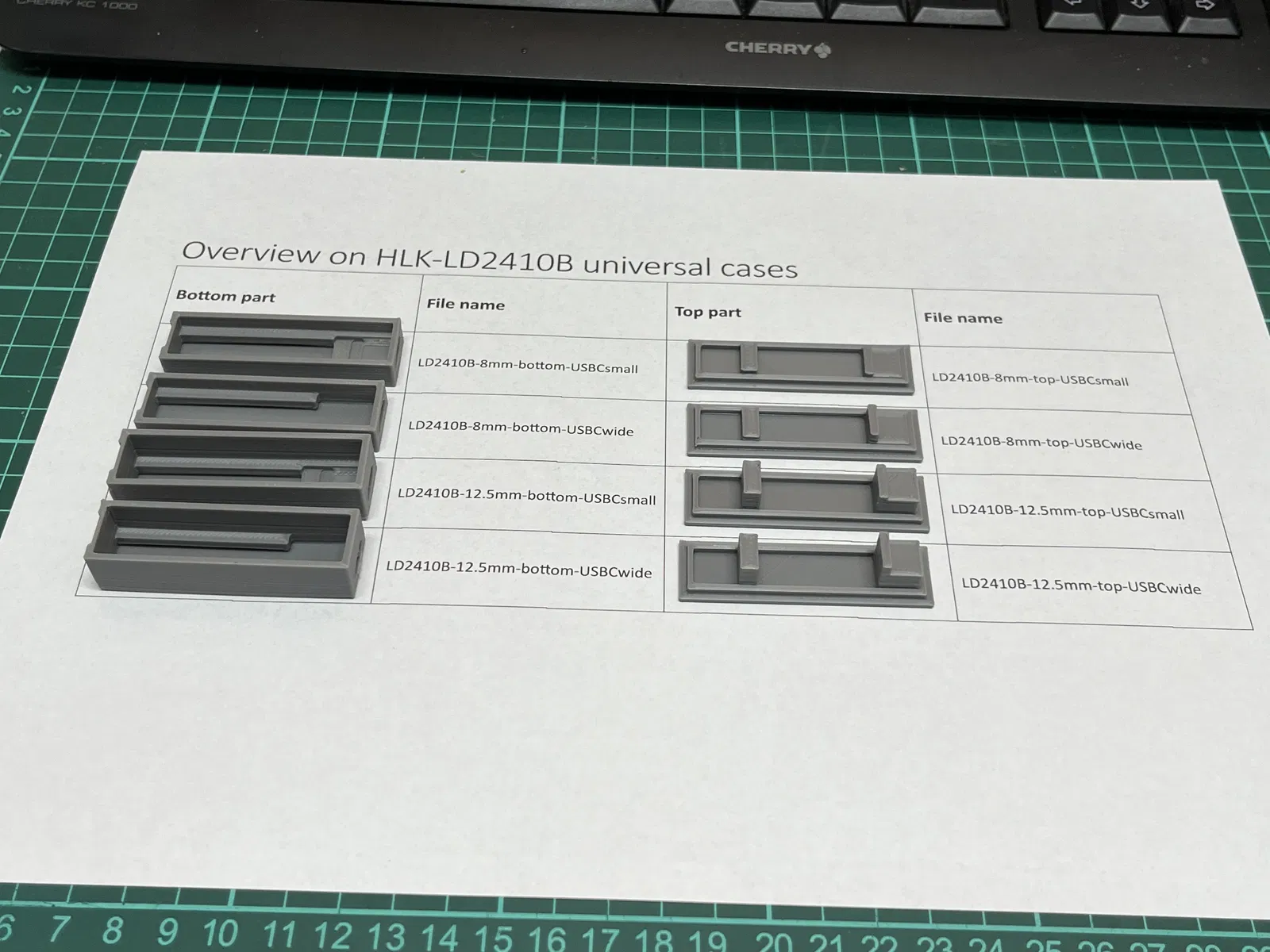

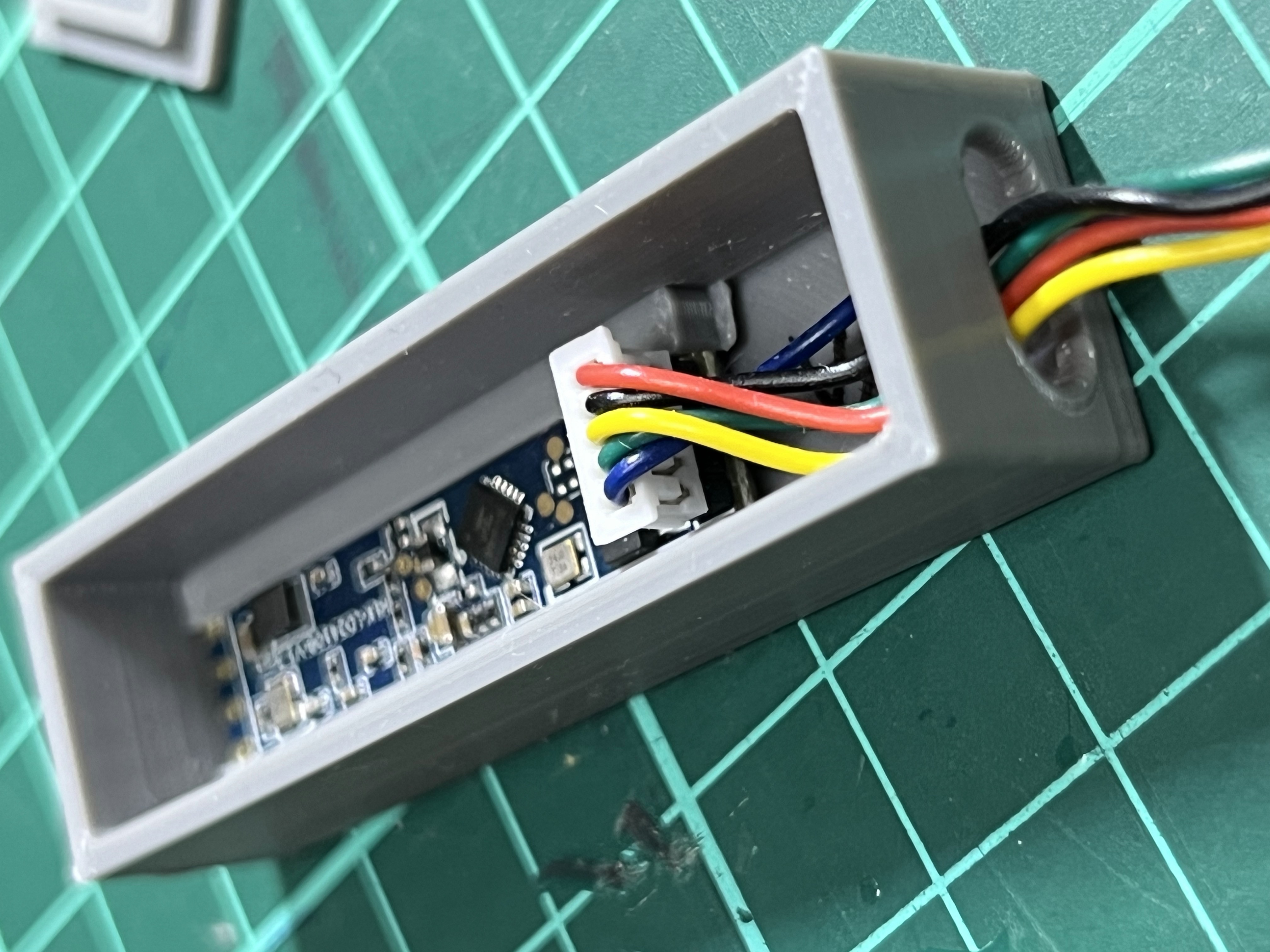

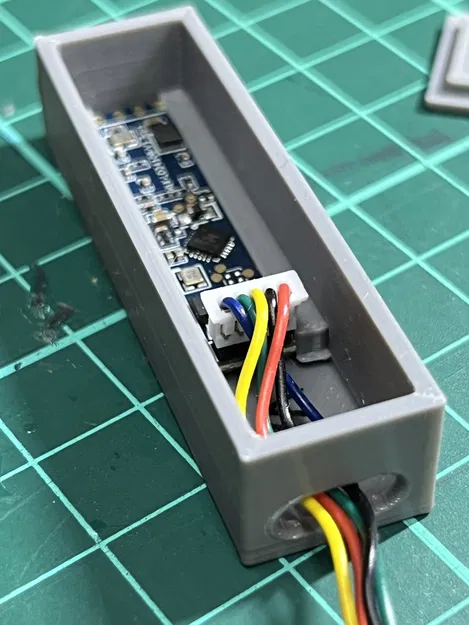

Các bộ phận kết hợp với nhau như thế nào có thể xem trong ảnh tổng quan mình đã chụp. Tên tệp cũng đủ để giúp bạn chọn đúng biến thể của mình.

Cài đặt máy in

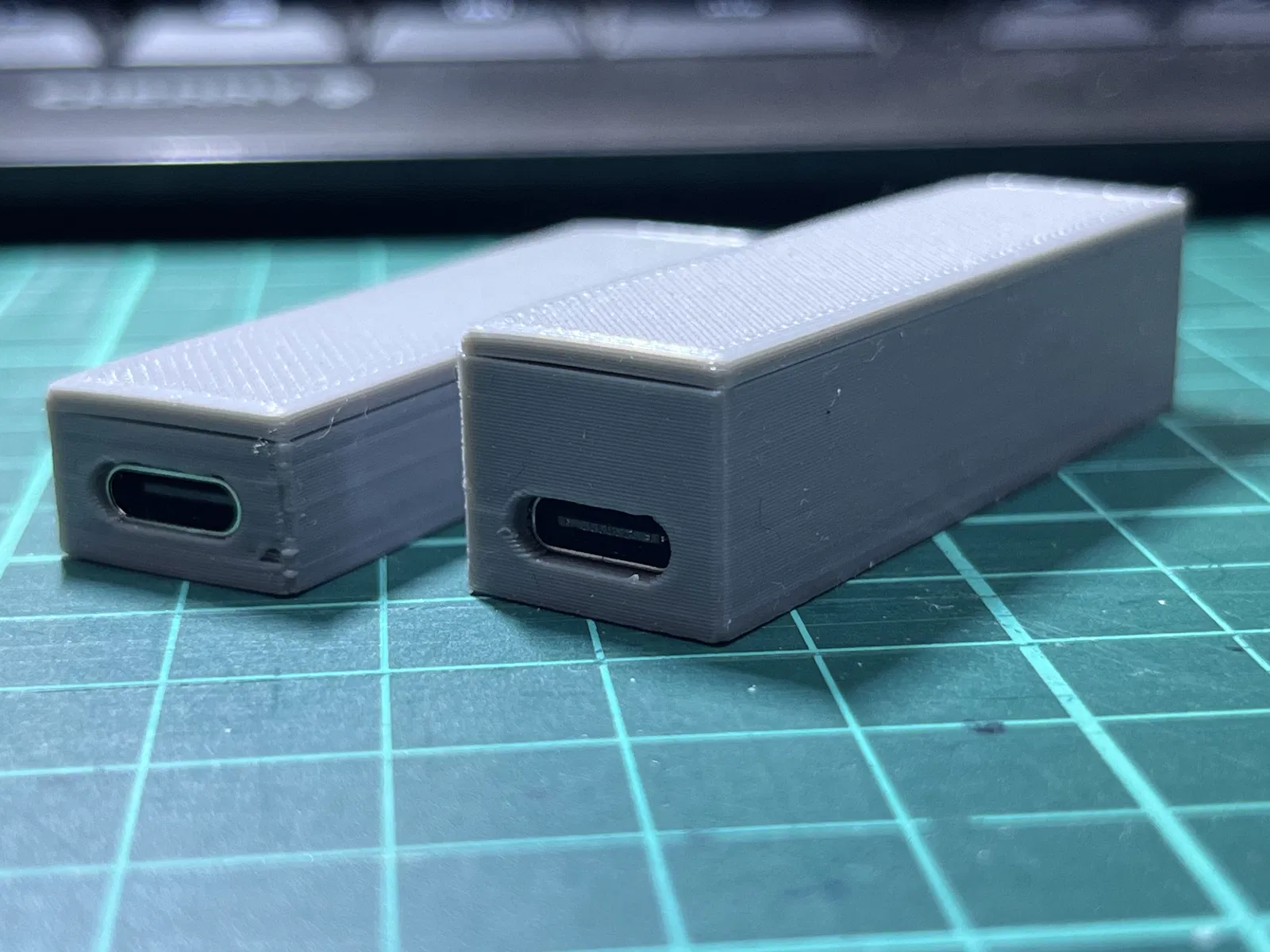

Mọi bộ phận đều nên in tốt mà không cần hỗ trợ. Tuy nhiên, nơi duy nhất mà slicer sẽ đặt hỗ trợ là phần cổng USB-C. Vì vậy, bạn có thể an toàn in với hỗ trợ nếu máy in của bạn không làm tốt việc bắc cầu khoảng trống.

Đây là cài đặt mình đã sử dụng trên Creality CR-6 SE:

• Chiều cao lớp 0.2mm
• Hỗ trợ: có
• Vật liệu: PLA
