Dao Trọng Lực (Reate Exo)

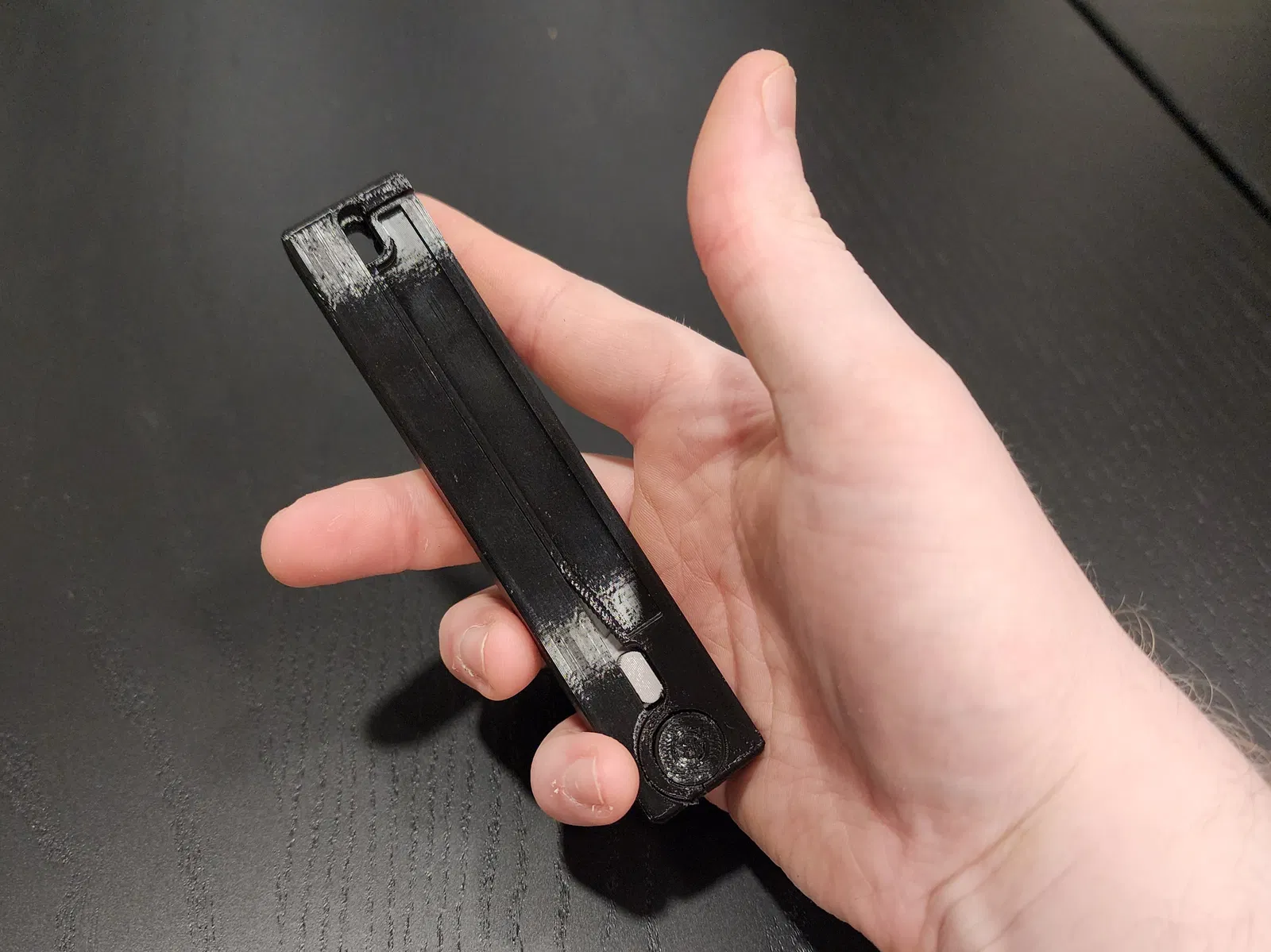

Mô hình này là một bản tái tạo của Reate Exo, sử dụng hình ảnh và số đo của bản gốc làm tài liệu tham khảo. Mặc dù bạn có thể không cắt được một tờ giấy sắc bén bằng mô hình này, nhưng nó hoạt động hoàn hảo như một món đồ chơi fidget để trên bàn làm việc của bạn.

Tất cả các bộ phận cần thiết đều có – không cần thêm bất kỳ phần cứng nào!

In và Lắp Ráp

Tôi khuyên bạn nên sắp xếp các bộ phận như sau:

• Lưỡi dao: Mặt sống dao úp xuống
• Chốt lưỡi dao: Mặt hình chữ nhật phẳng úp xuống
• Tay cầm: Mặt sống (mặt dài hẹp) úp xuống
• Chốt tay cầm và Vòng giữ: Mặt phẳng úp xuống

Sau khi in xong các bộ phận và loại bỏ vật liệu hỗ trợ, dao có thể được lắp ráp như sau:

1. Lắp lưỡi dao vào tay cầm bên trong (cái có hai rãnh chạy dọc theo chiều dài của nó).

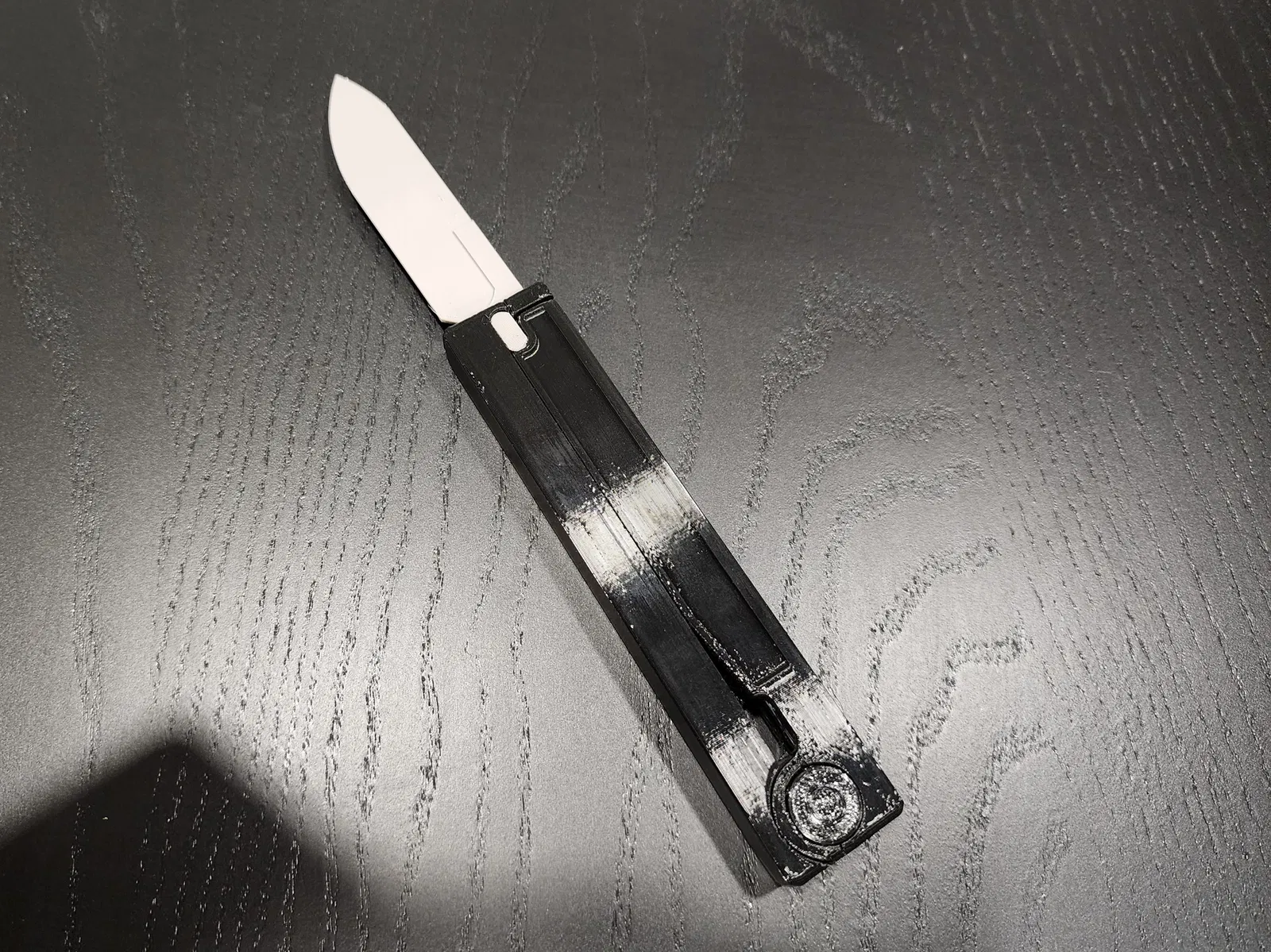

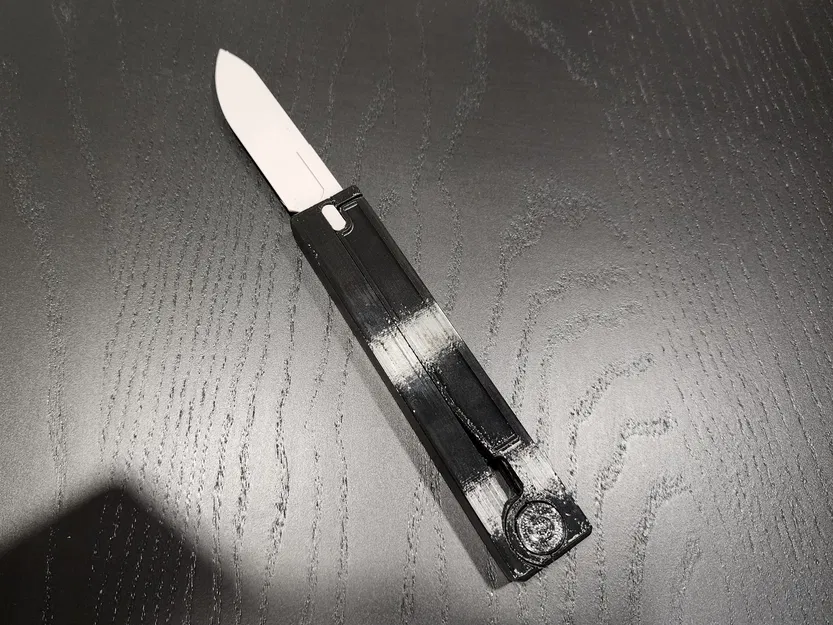

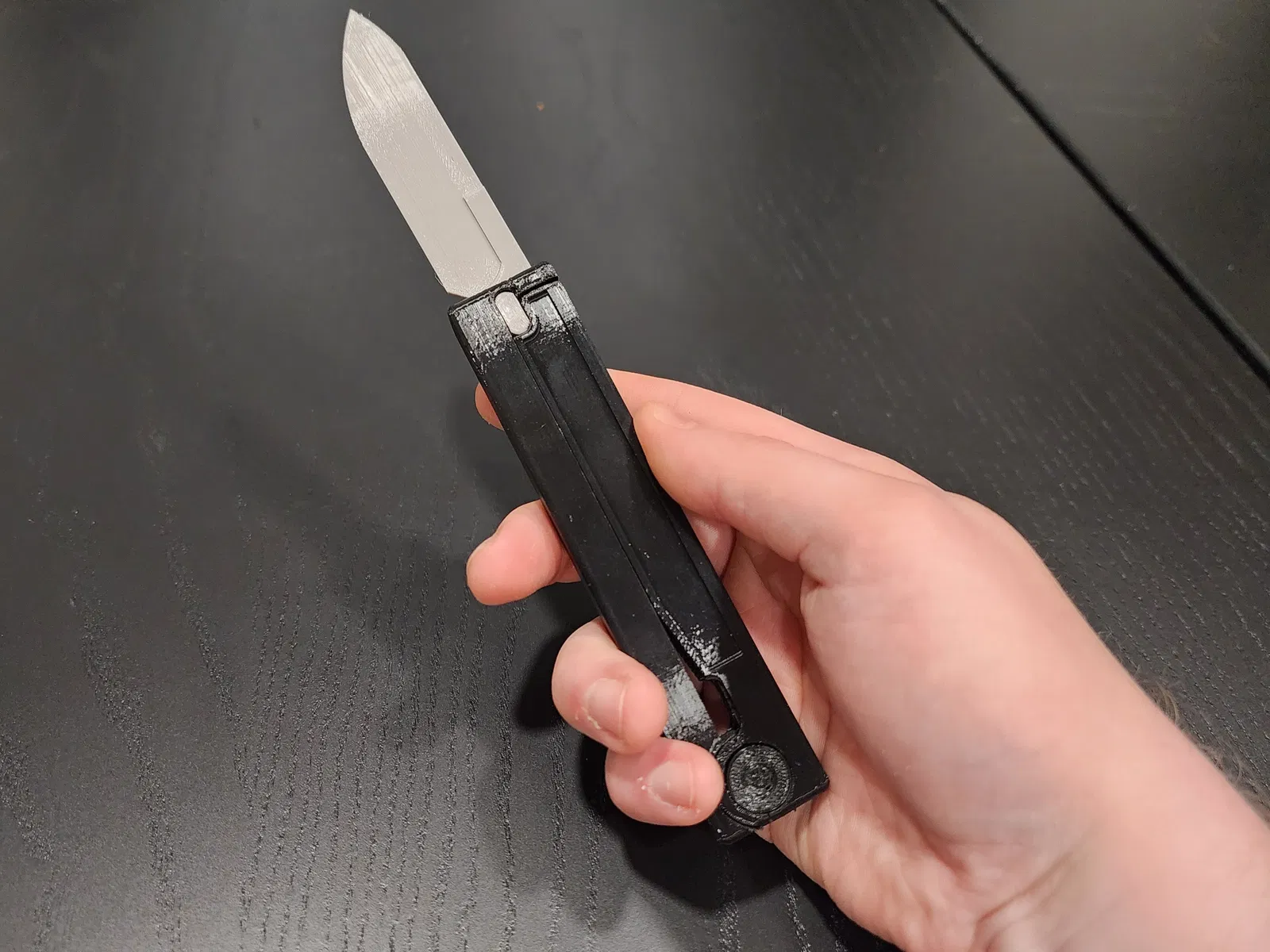

2. Luồn chốt lưỡi dao qua các rãnh này, và qua lỗ của lưỡi dao. Điều này sẽ cho phép lưỡi dao trượt tới lui dọc theo chiều dài của tay cầm*.

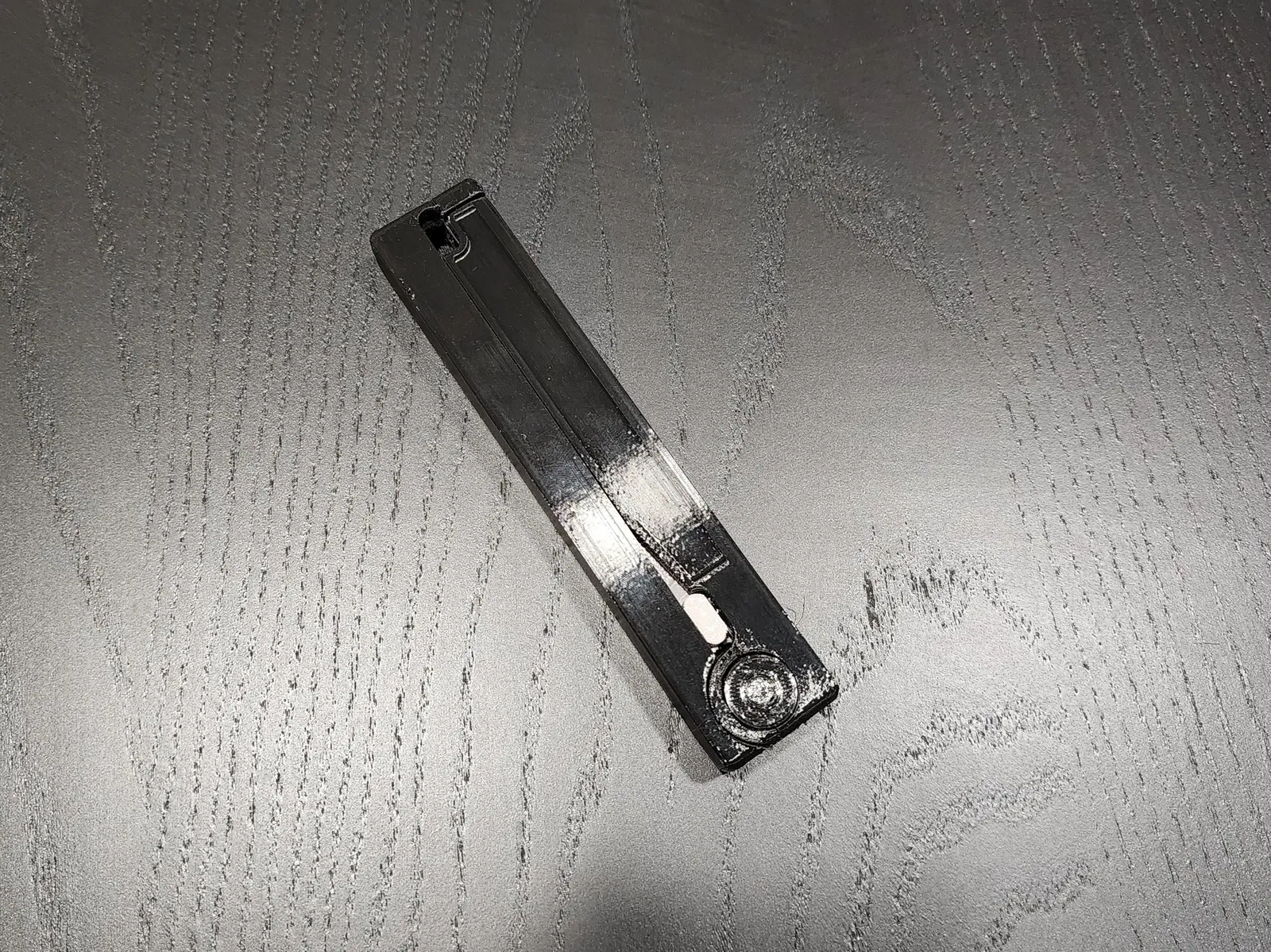

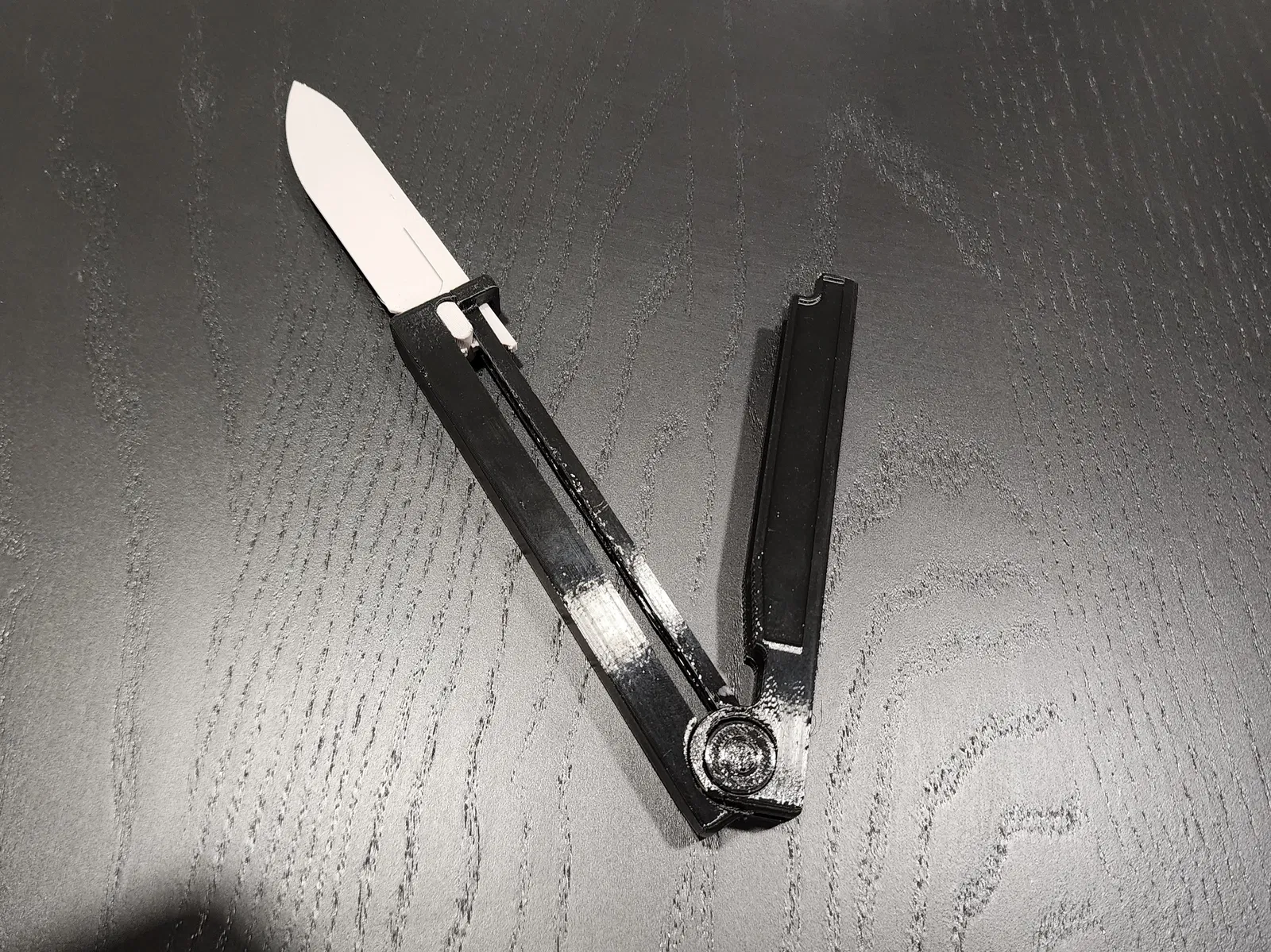

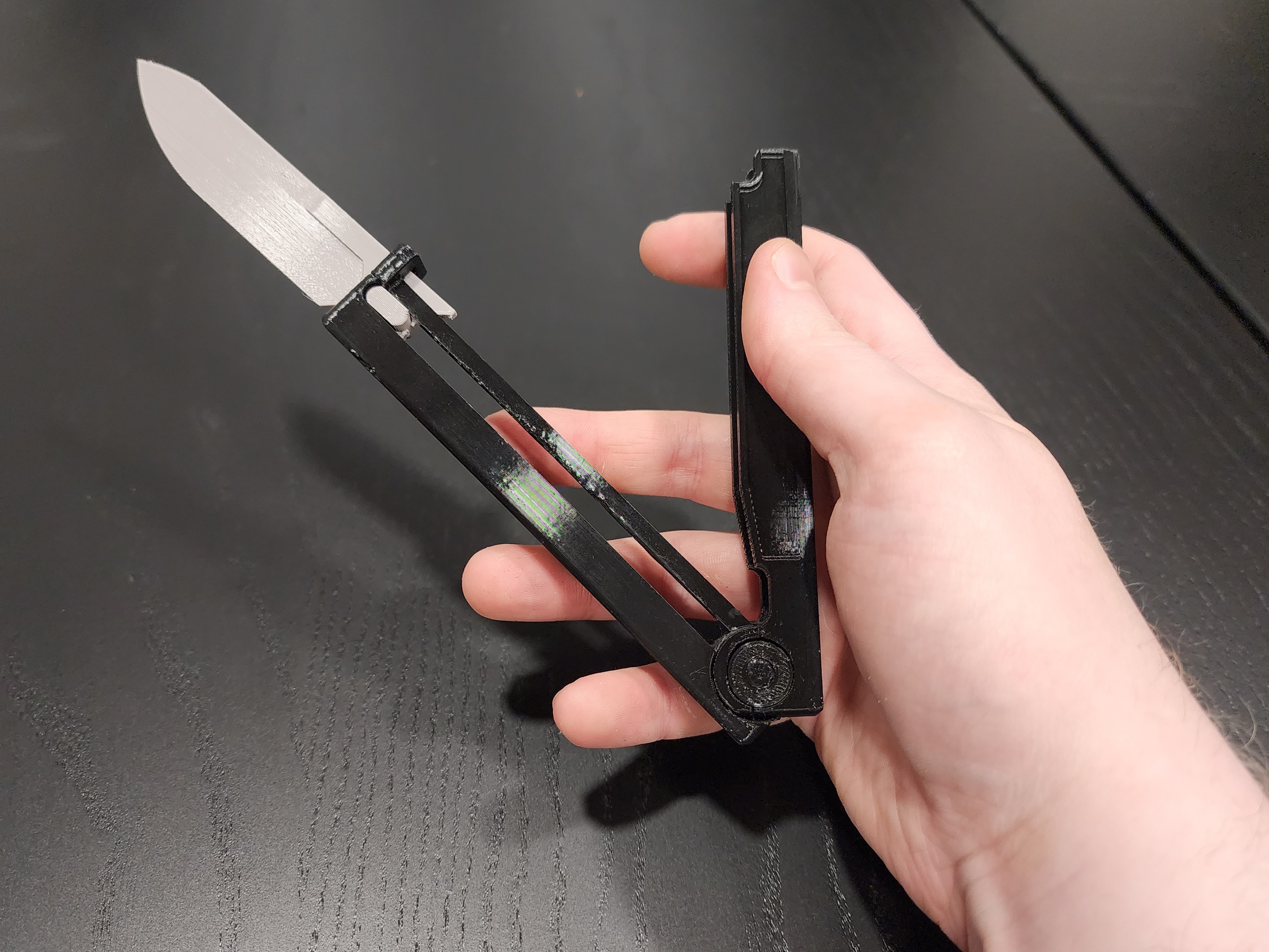

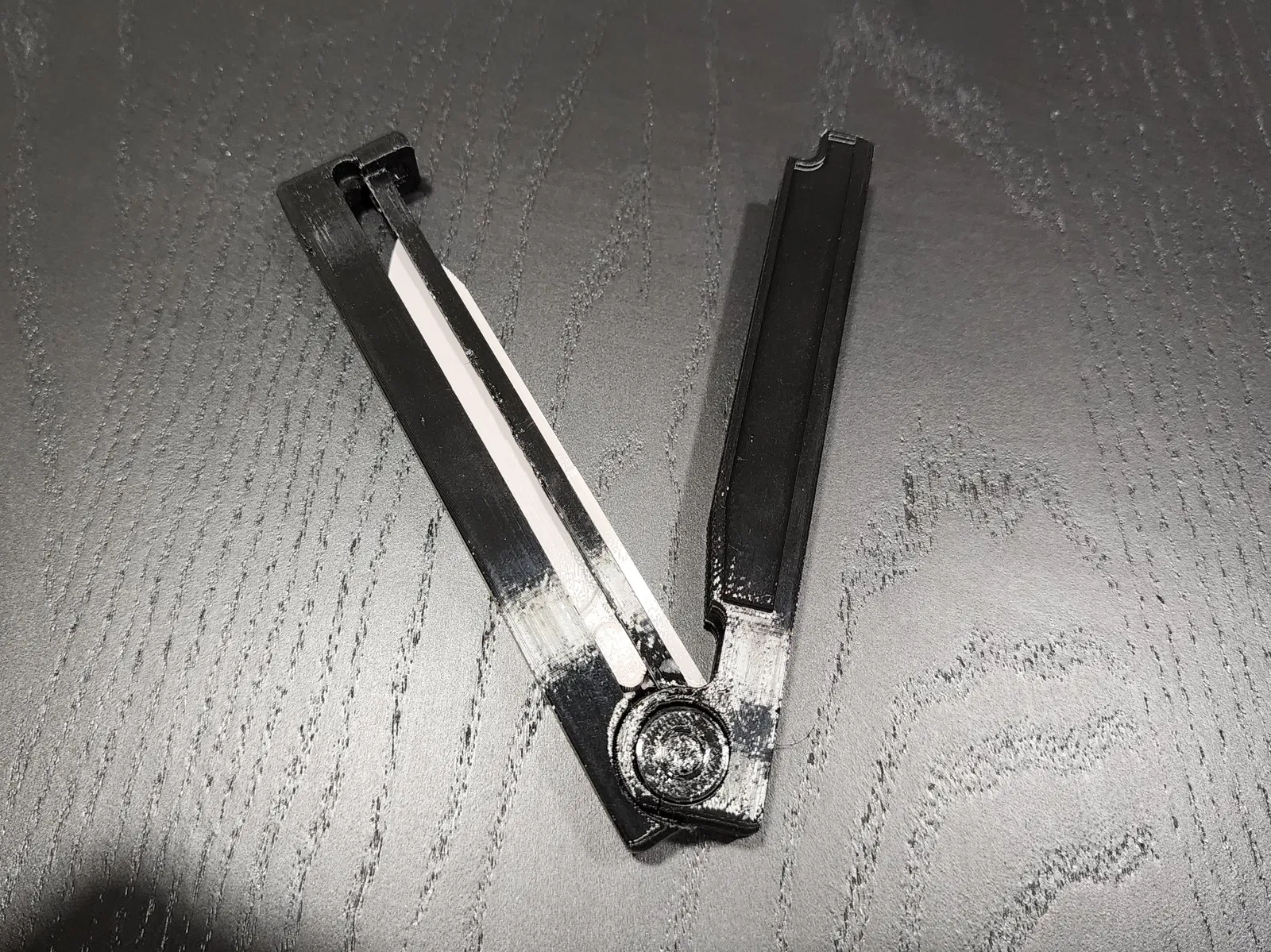

3. Căn chỉnh lỗ ở đáy tay cầm bên ngoài với lỗ ở đáy tay cầm bên trong. Luồn chốt tay cầm qua lỗ, và ấn vòng giữ vào phía bên kia của chốt, tạo ra một khớp nối ma sát. Hai nửa tay cầm bây giờ sẽ có thể xoay quanh lỗ dưới cùng này một cách trơn tru*.

• Có một vài điểm ma sát trên con dao này mà, với vật liệu hỗ trợ còn sót lại hoặc độ chính xác của máy in, có thể gây ra kẹt hoặc chuyển động không trơn tru; đó là điểm tiếp xúc giữa chốt lưỡi dao và hai rãnh của tay cầm bên trong, và điểm tiếp xúc giữa hai nửa tay cầm ở lỗ dưới cùng. Tôi đã có thể làm mịn cả hai bộ phận này bằng giấy nhám 400 grit, và các cơ chế bây giờ rất trơn tru. Nếu bạn tìm ra cách cắt/sắp xếp các bộ phận này mà tránh được những lỗi này, hãy cho tôi biết!
