Giá đỡ Anycubic Vyper e3d Hemera

Cái này được thiết kế để gắn e3d Hemera lên Vyper của mình. Mình dùng ABS cho tất cả các bộ phận và Klipper để tùy chỉnh firmware.

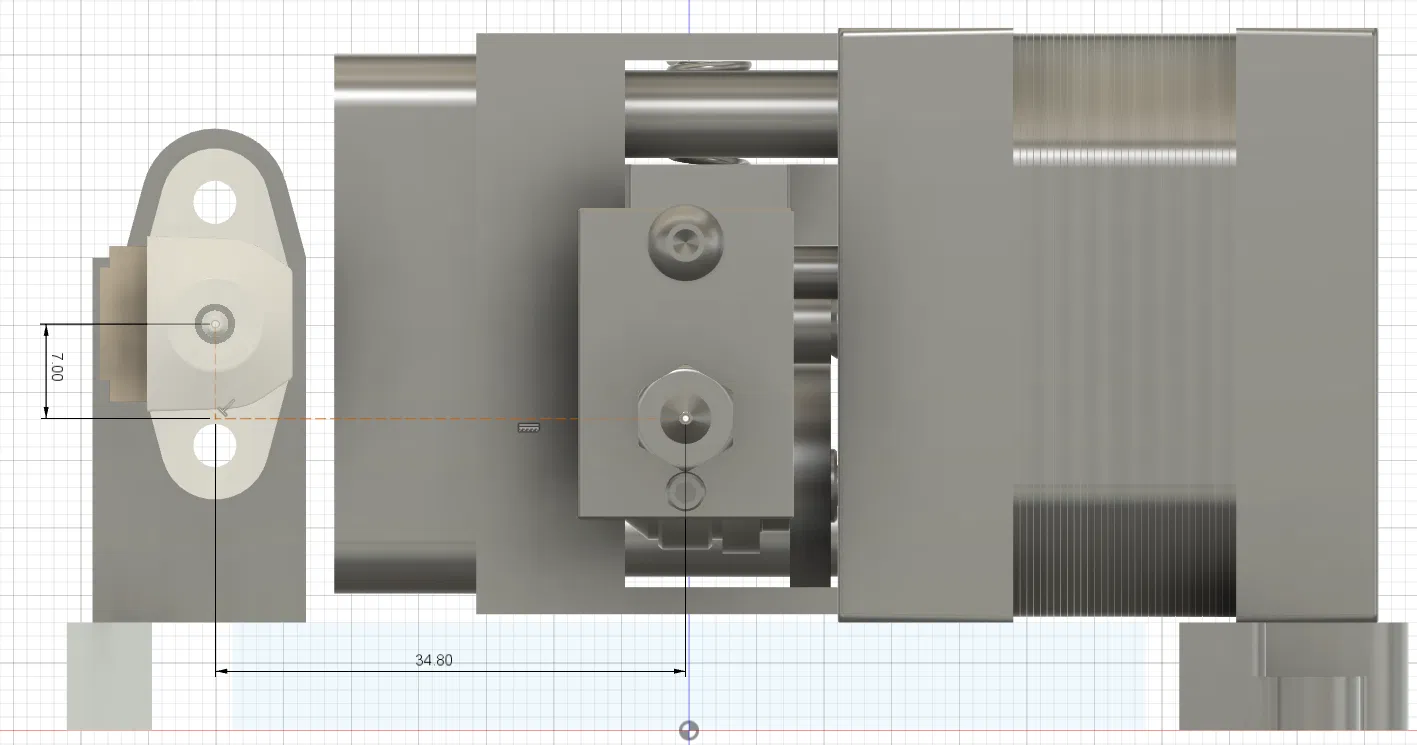

Các lỗ cho ốc Hemera không thông hoàn toàn và phải khoan lại (3.0 - 3.5 mm).

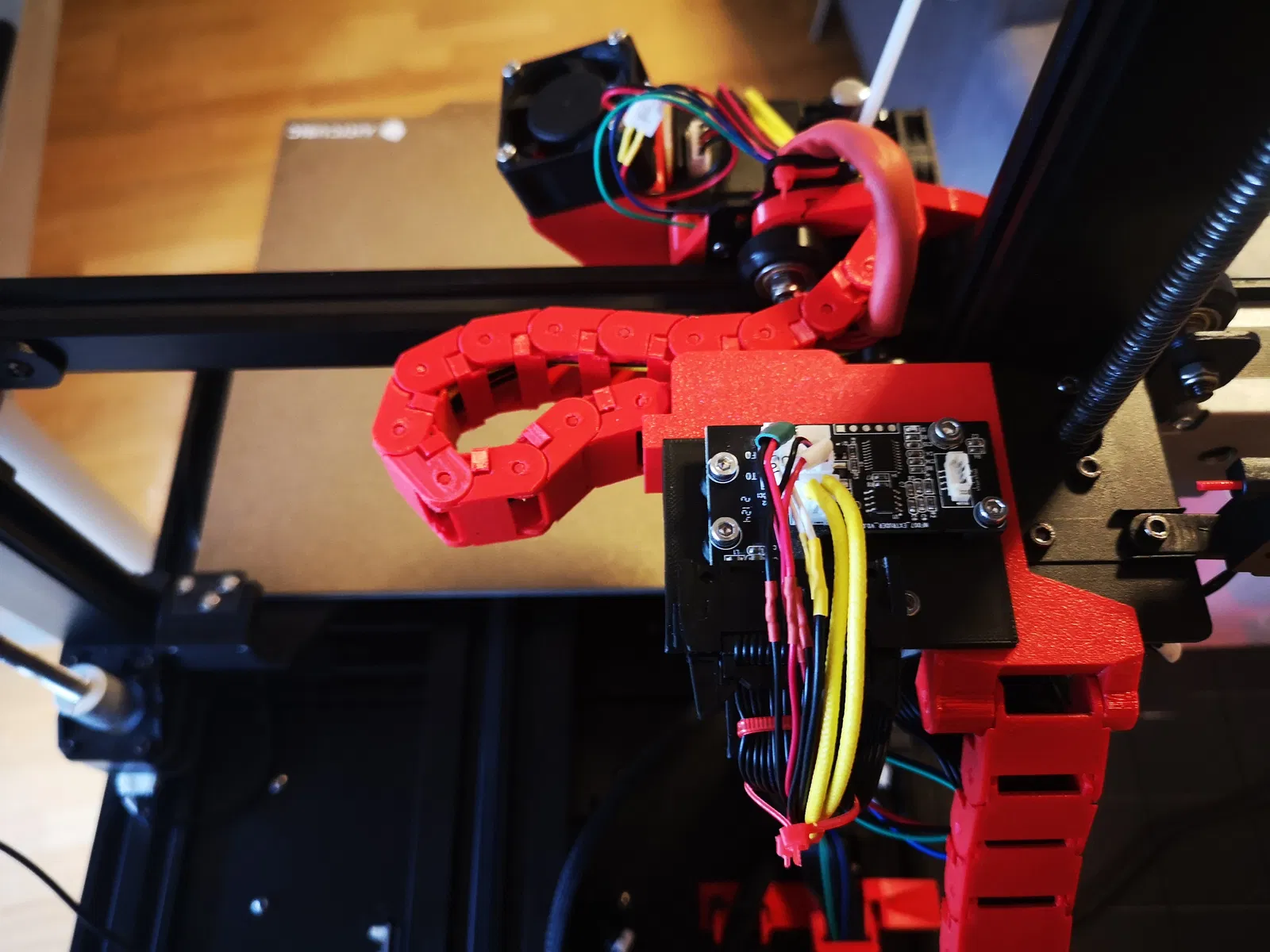

Bo mạch extruder được di chuyển đến vị trí gắn extruder/stepper. Giá đỡ này khớp với dây cáp xích này: https://www.thingiverse.com/thing:4935924

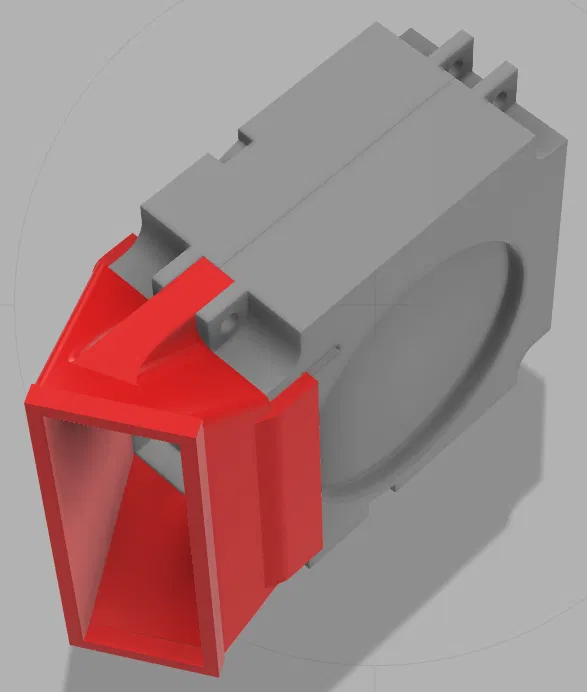

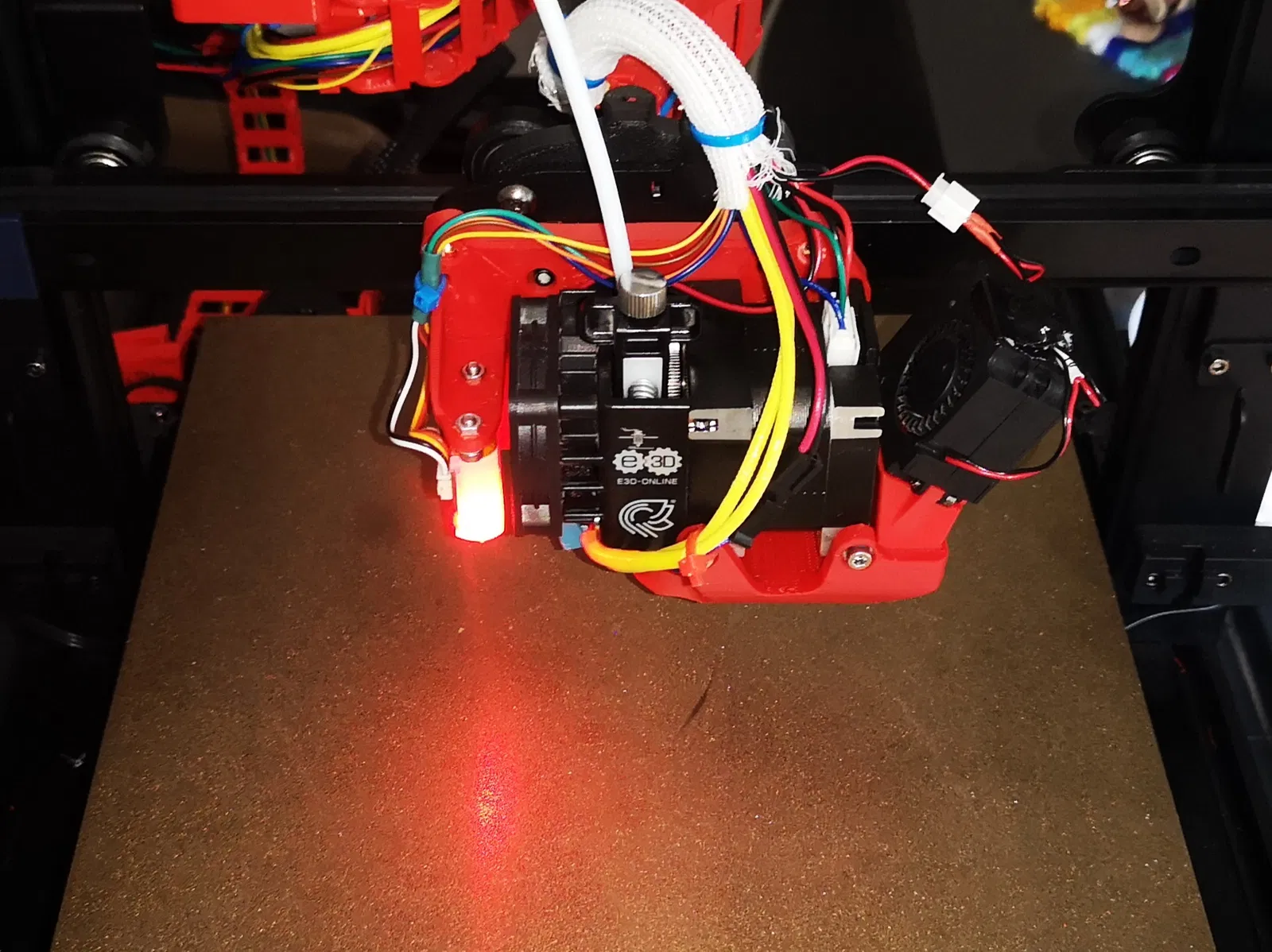

Đây là ống dẫn quạt trong ảnh: https://rene-jurack.de/well-engineered-hemera-fan-duct-2/ Mình có sẵn quạt 40x40x15 nên đã làm một cái phễu cho "quạt thổi "5015-ebmpapst - kiểu V6".

27/07/2022: Ý tưởng quạt 40x40x15 không hiệu quả. Mình dùng 2 quạt thổi 4010 của Vyper với một bộ chuyển đổi. Nó được thiết kế để tái sử dụng 2 ốc cố định quạt từ đầu máy Vyper.

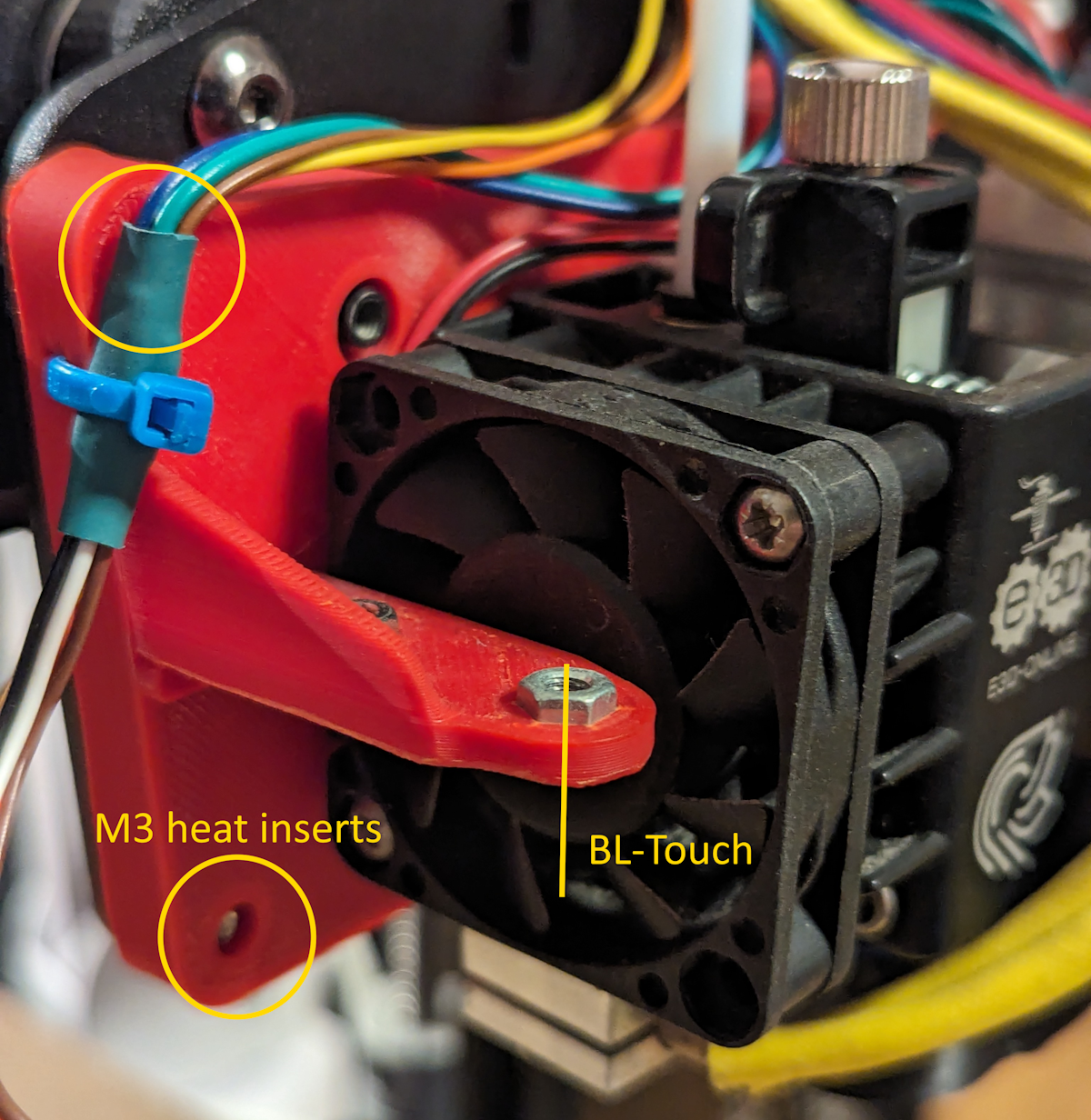

08/08/2022: cập nhật 1.0.3, vị trí hemera được thay đổi để ổn định hơn, giá đỡ BL-touch có thể dán, cho Hemera và -XS
