Ốc Hammernut / T-nut cho thanh nhôm 2020 và 3030

Bộ ốc dễ in và dễ sử dụng cho các thanh nhôm định hình 2020 và 3030.

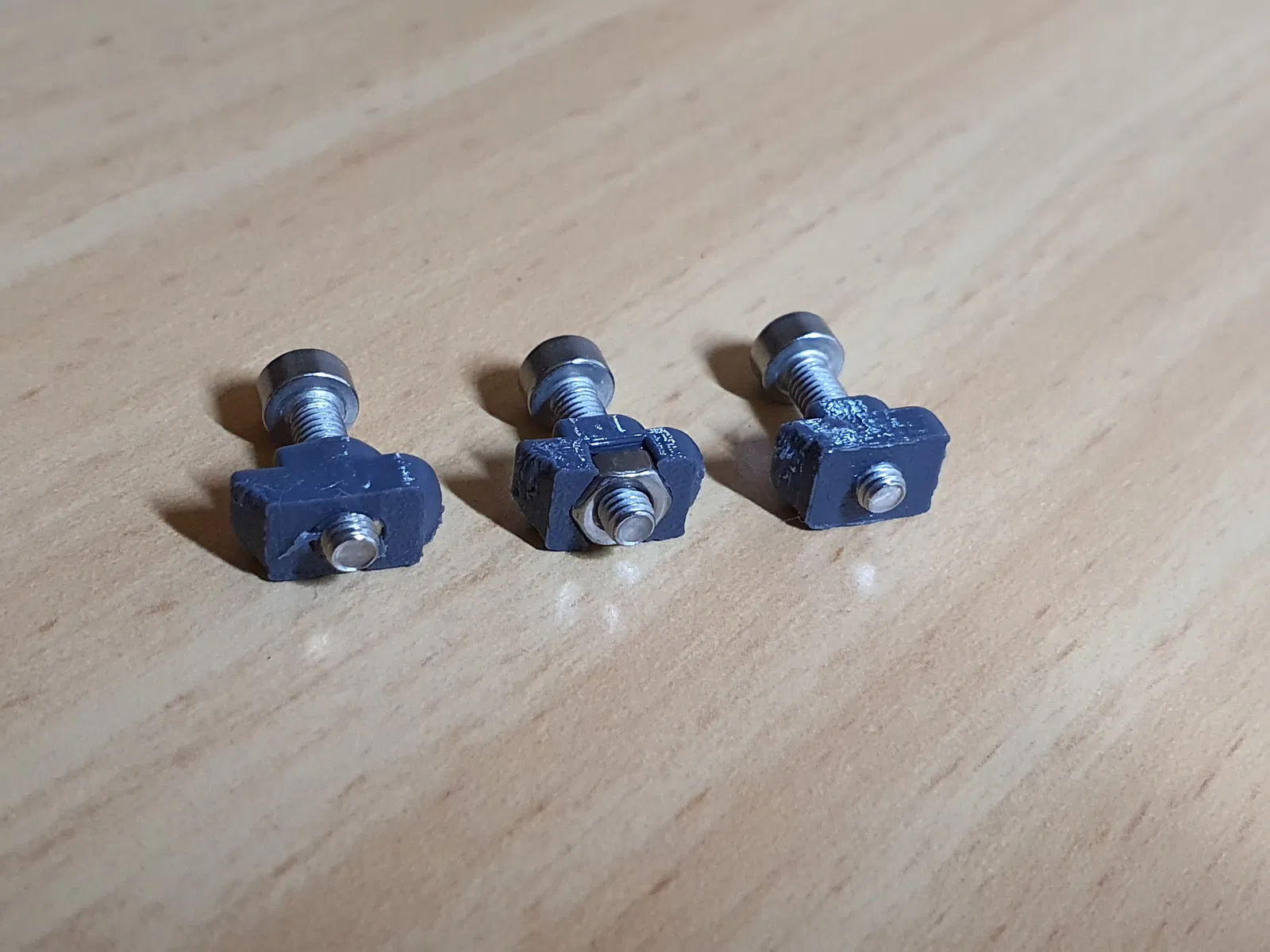

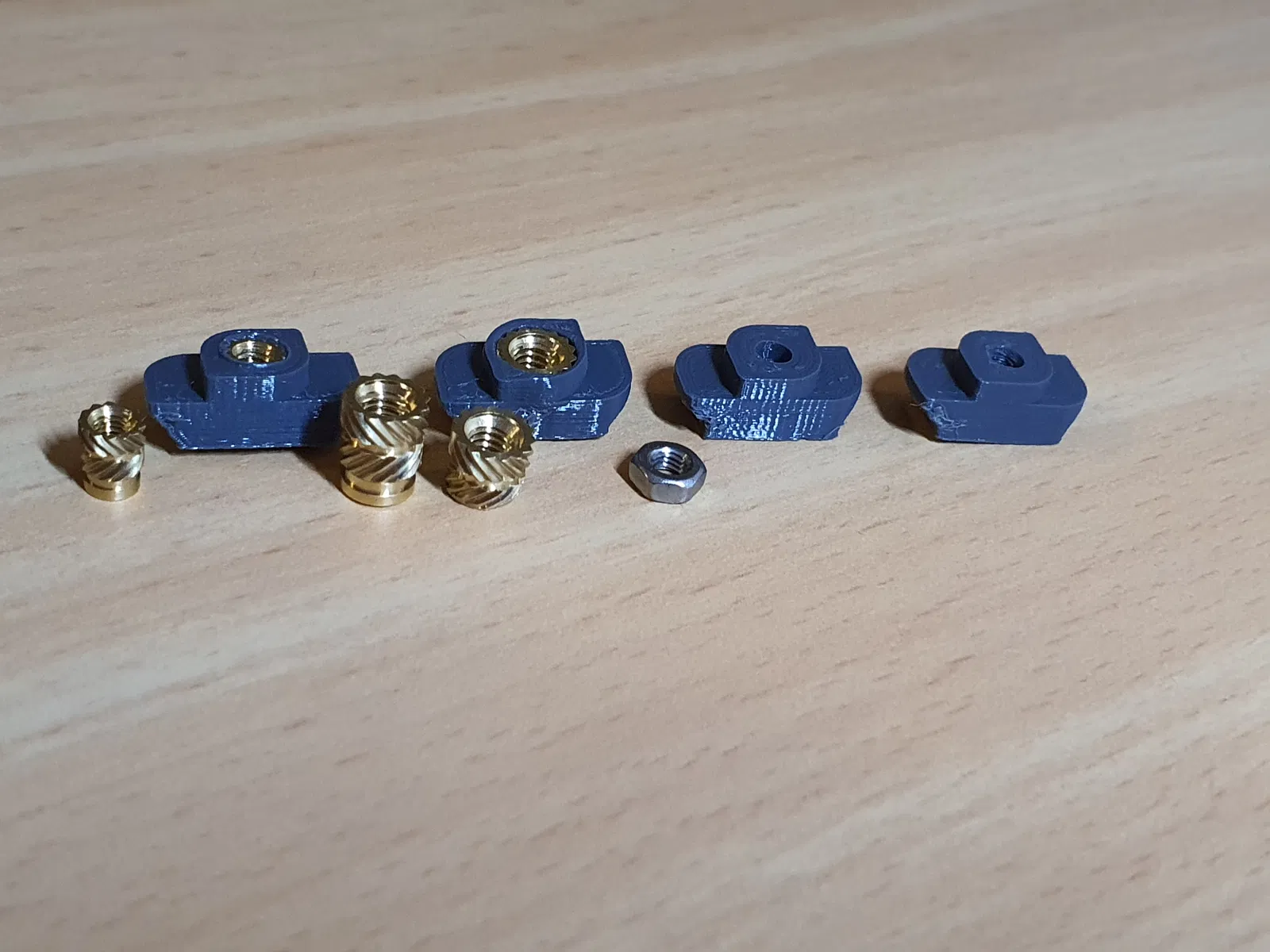

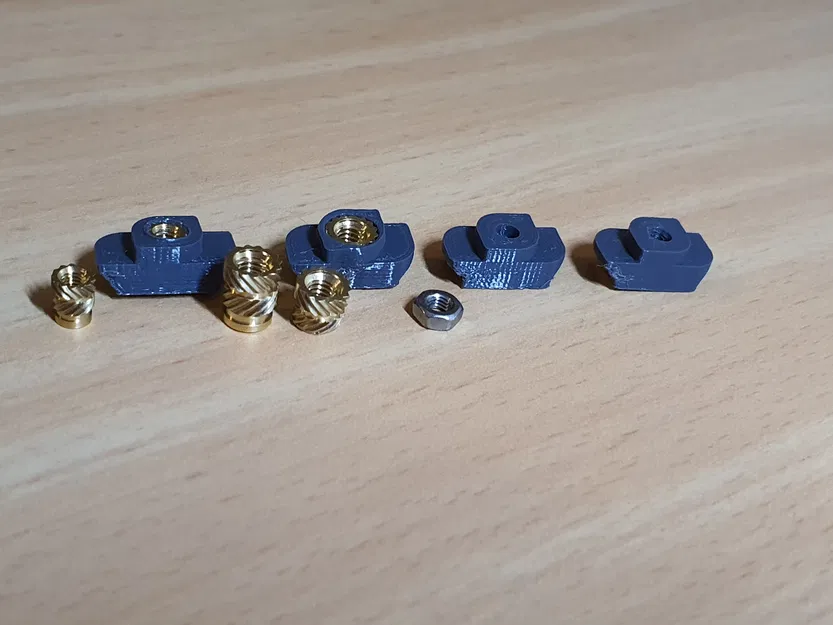

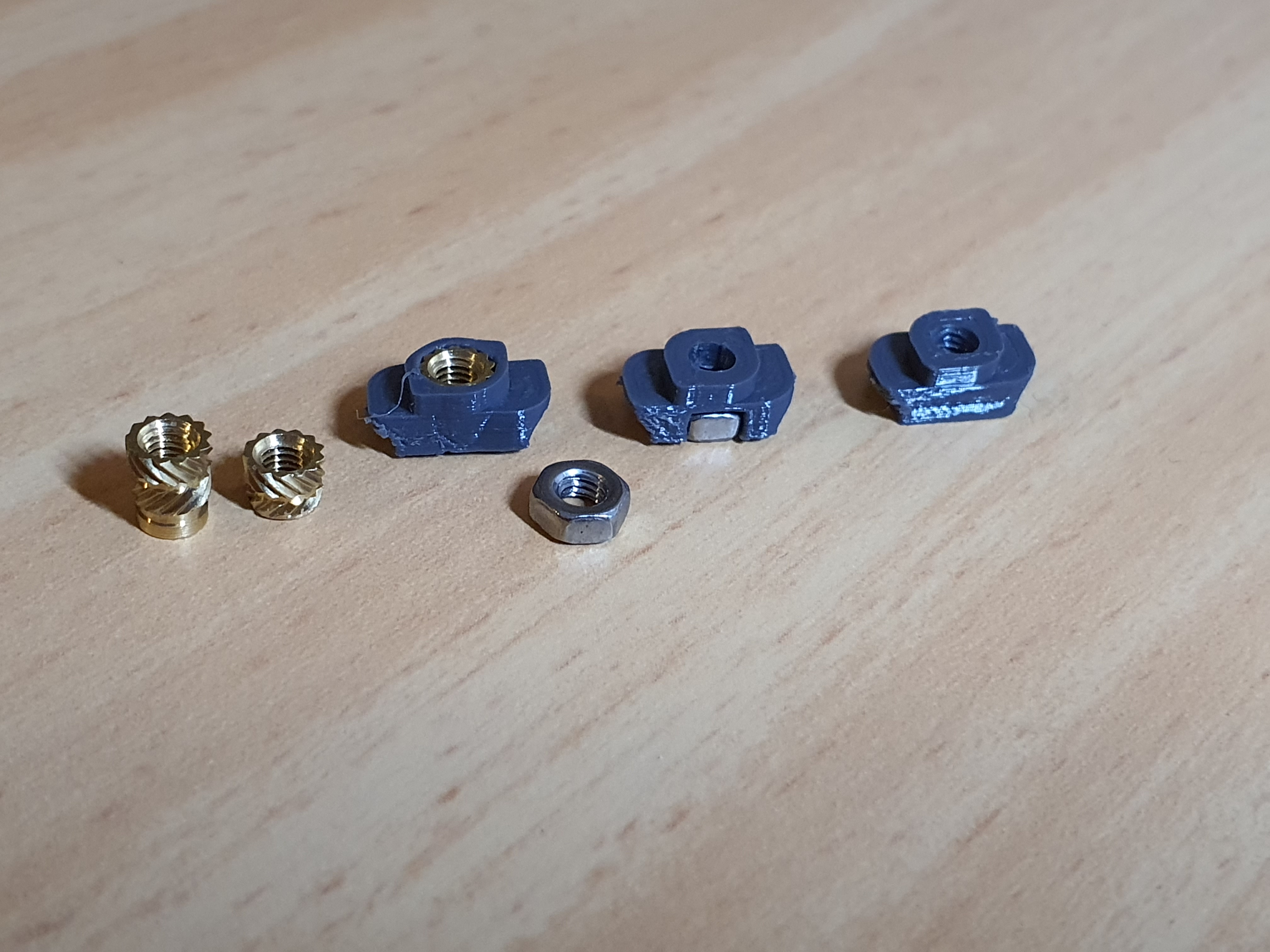

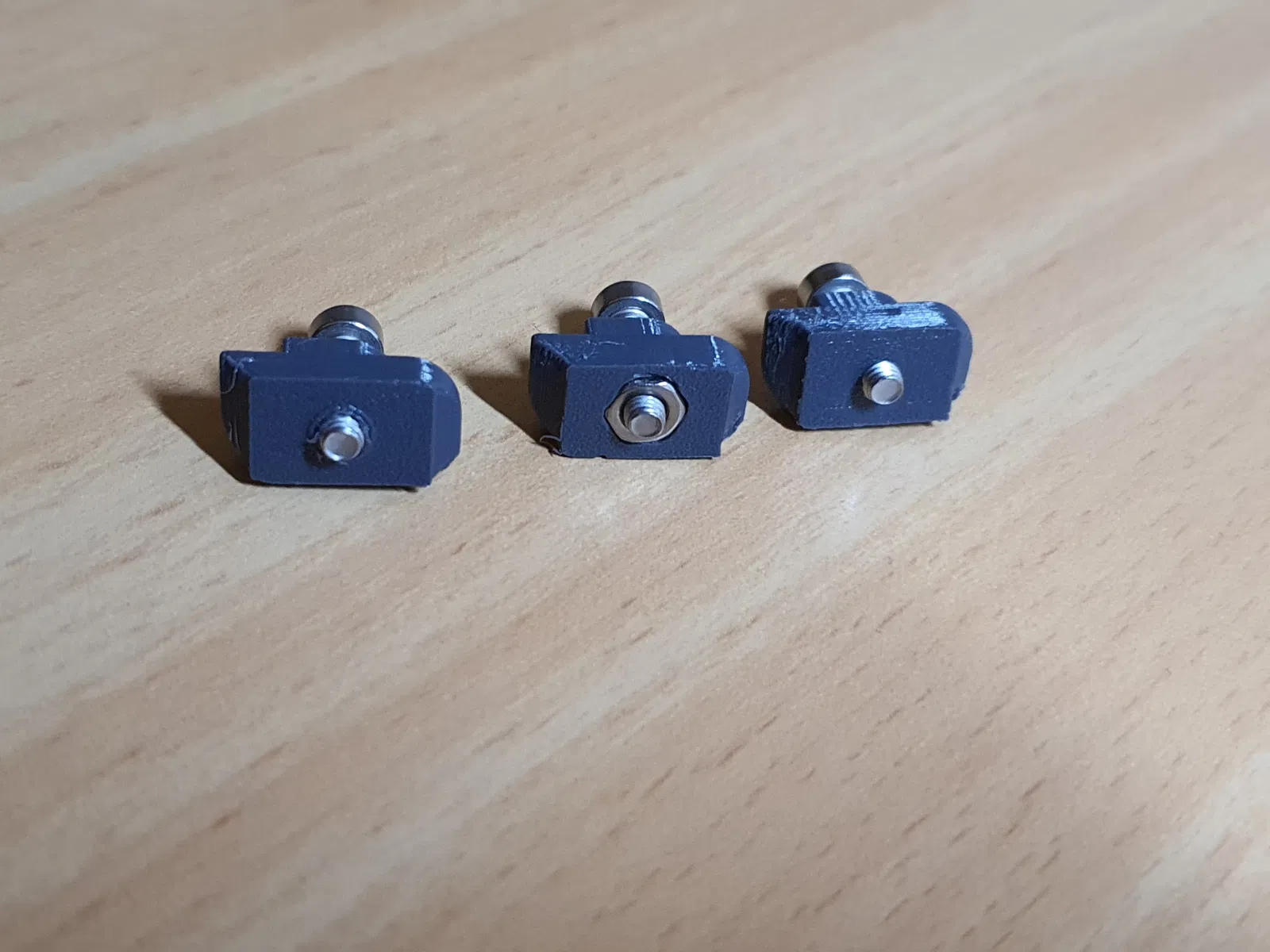

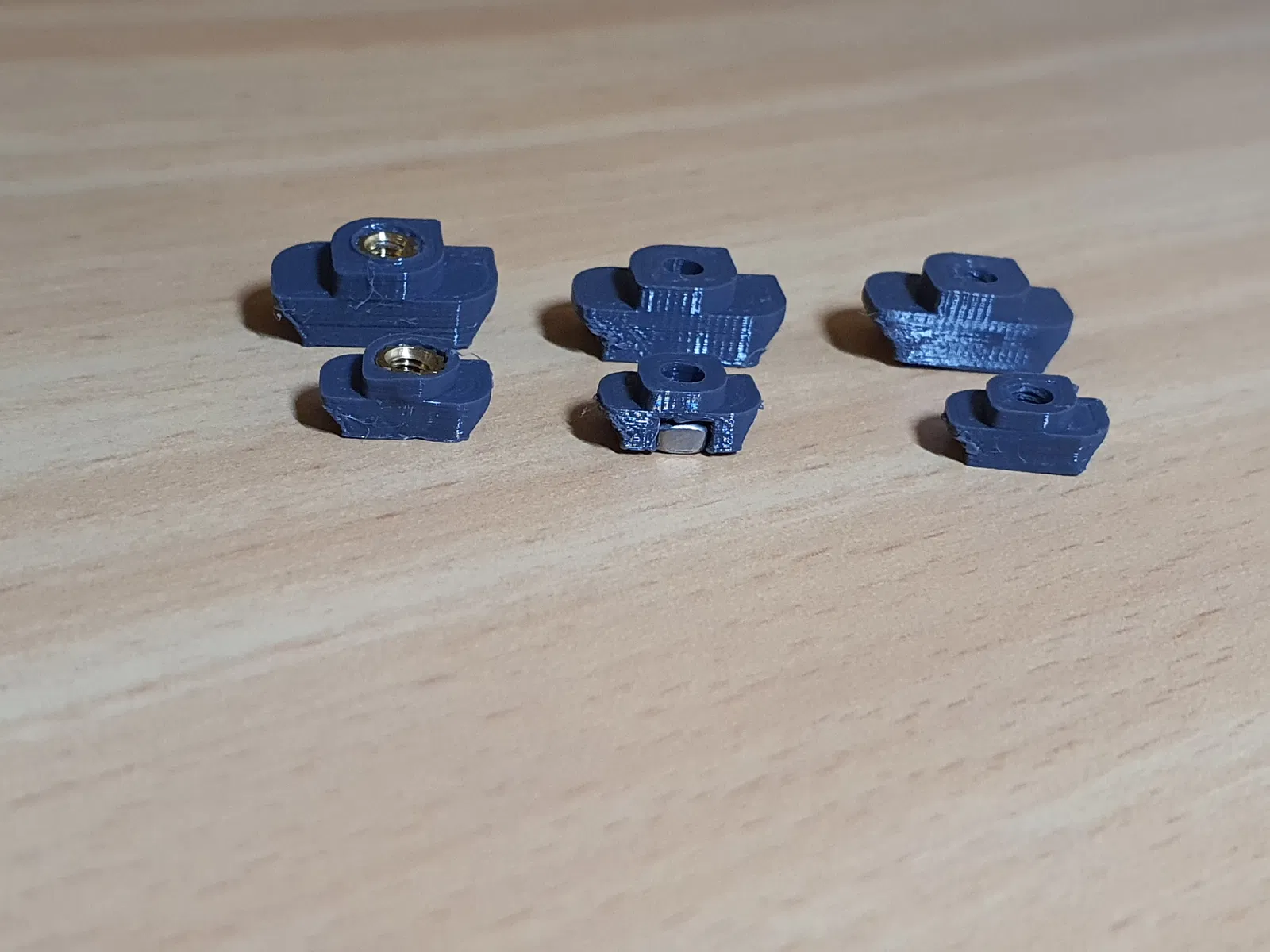

Có 3 loại: Ốc chèn nhiệt (Heat-Set inserts), Ốc lục giác (Hexnut) và Ốc vặn (Screw-In).

Như tên gọi, bạn có thể chọn loại bạn cần và tùy thuộc vào vật liệu bạn có sẵn.

Một số kích thước không khả thi do độ dày thành tối thiểu và yêu cầu về độ bền, nên tôi đã không thêm chúng.

Cá nhân tôi khuyên dùng loại ốc có chèn nhiệt. Đây là loại bền nhất và hoạt động đáng tin cậy.

Có thể in bằng hầu hết mọi loại nhựa trừ nhựa dẻo (flex), trong khi PC có lẽ là lựa chọn tốt nhất. Vì nó rất nhỏ, nên bắt buộc phải dùng đầu phun 0.4mm và độ điền đầy 100%. Chiều cao lớp tối đa 0.2mm, để sử dụng đúng các biến thể ốc lục giác thì cần 0.1mm.

Vui lòng kiểm tra đường kính lỗ cần thiết cho ốc chèn của bạn trước khi in bộ phận này. Tôi đã sử dụng thương hiệu ruthex, CNC kitchen có kích thước tương tự.

M2: 3.2mm

M2.5, M3: 4.0mm

M4: 5.6mm

Trong khi hầu hết trông giống nhau, chúng có thể yêu cầu kích thước khác nhau. Tôi đã thêm các tệp .f3d để chỉnh sửa nếu cần.

Vui lòng kiểm tra độ dài ốc chèn của bạn. Độ dài tối đa cho ốc 2020 là 4.5mm và cho ốc 3030 là 6mm.

Nên sử dụng ốc ngắn cho các kích thước sau:

2020 M2.5, M3

3030 M4

Nếu bạn không có ốc ngắn, bạn cũng có thể dùng máy mài Dremel để cắt bỏ sườn cuối cùng của ốc cỡ thường. Cái này tôi làm thấy ổn.

Để chèn ốc, hãy sử dụng nhiệt tối thiểu để tránh làm biến dạng phần cổ mỏng ở trên.

Để tránh sự cố khi lắp vào thanh nhôm, hãy để nguội sau khi chèn và chạy một con vít hoặc mũi taro qua các ren để làm sạch lỗ. Nếu đáy không phẳng, hãy dùng dao, dũa hoặc giấy nhám để loại bỏ vật liệu thừa.

Các biến thể ốc lục giác được thiết kế theo cách không yêu cầu bất kỳ giá đỡ nào khi in ở độ cao lớp 0.1mm. Khi sử dụng giá đỡ, hãy lưu ý rằng việc tháo gỡ sẽ khá khó khăn do hình dạng mặt dưới của lỗ ốc lục giác. Các ốc được thiết kế để ép chặt vào nhựa. Nếu không đủ chắc chắn với bạn, hãy cân nhắc sử dụng một giọt keo nhỏ để giữ chúng lại.

Các biến thể ốc vặn có phần vát ở trên để giúp bắt vít dễ dàng hơn. Trước khi bạn lắp ốc vào thanh nhôm, hãy vặn một con vít vào ốc để tạo ren và tạo điều kiện thuận lợi cho quá trình lắp đặt.
